MikroTik RB5009UPr+S+OUT

Всепогодная версия самого продаваемого, сверхмощного PoE-маршрутизатора — RB5009UPr+S+IN. Обеспечивает расширенное резервирование питания по лучшей цене! Имеет семь гигабитных Ethernet-портов, 2,5-гигабитный Ethernet-порт, 10-гигабитный порт SFP+, 1 ГБ ОЗУ, 1 ГБ NAND, полноразмерный порт USB 3.0, современный четырёхъядерный процессор, 9 (!) вариантов питания, прочный водонепроницаемый корпус (IP66).

Являясь сетевым администратором, вы никогда не знаете, когда будет следующий ураган, молния, наводнение, аномальная жара или отключение электроэнергии. Но с правильными инструментами можно защитить свою сеть от большинства проблем! Вот список пожеланий для идеального инструмента:

• легко развернуть;
• хорошо работает в ЛЮБУЮ погоду;
• обеспечивает расширенное резервирование питания;
• может быть подключён через наиболее распространённые сетевые интерфейсы;
• имеет достаточно мощный процессор, чтобы в полной мере использовать самое мощное сетевое ПО в мире — RouterOS версии 7;
• не стоит огромных денег.

Добавление водонепроницаемого корпуса со степенью защиты IP66 к линейке RB5009 позволило выполнить все требования! RB5009UPr+S+OUT — компактное и экономичное решение, которое кардинально изменит инсталляции сетевого оборудования на телекоммуникационной вышке. Пользователь получает одно из самых мощных уличных сетевых устройств по лучшей на рынке цене!

Особенности 7 гигабитных Ethernet-портов Ethernet-порт (2,5 Гбит/с) PoE-In / PoE-Out на всех портах Ethernet Порт SFP+ (10 Гбит/с) Полноразмерный порт USB 3.0 1 ГБ DDR4 RAM 1 ГБ NAND Мощный четырёхъядерный процессор 9 вариантов питания (включая 2-пиновую клеммную колодку) Степень защиты корпуса IP66 Операционная система RouterOS версии 7

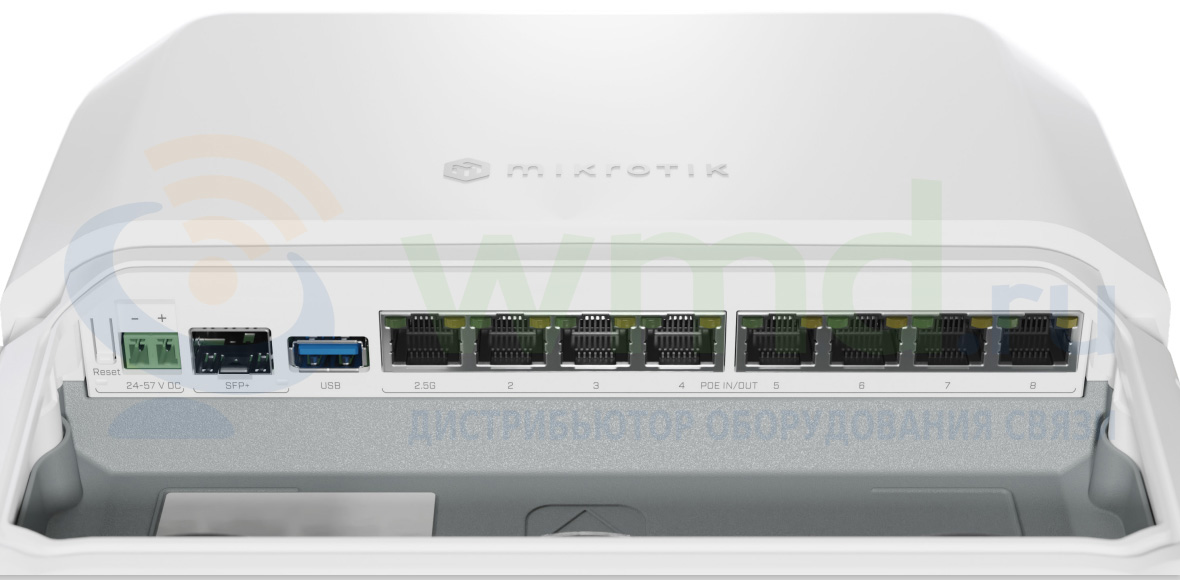

Говоря «расширенное резервирование питания», производитель действительно имеет это в виду: устройство предлагает 9 возможных способов питания. На передней панели есть 2-пиновый разъём питания, а также PoE-In и PoE-Out на всех восьми Ethernet-портах. Для собственного питания плата может задействовать любой из нескольких доступных источников, выбирая тот, который имеет наивысшее напряжение. Сам RB5009UPr+S+OUT потребляет до 21 Вт. При использовании PoE-In плата продолжит работать, даже если 8 из 9 источников питания внезапно выйдут из строя. Беспрецедентное резервирование!

Все варианты питания поддерживают широкий диапазон напряжения — от 24 до 57 В. Однако смешивать напряжение не следует.

Каждый порт с PoE-Out способен раздавать до 25 Вт. Все порты вместе ограничены мощностью 130 Вт, что должно быть достаточно для большинства установок. При необходимости можно вручную задать максимально доступную выходную мощность ваших источников питания. Если используется PoE-Out для запитывания других устройств, необходимо обеспечить электропитание с помощью 2-пинового разъёма.

RB5009UPr+S+OUT также оснащён PoE-Out на одно напряжение — он может быть совместим с 802.3at/af или иметь PoE-Out с низким напряжением. Это определяется напряжением на 2-пиновом разъёме, поскольку на данной плате преобразование напряжения не выполняется.

Касаемо вычислительной мощности и доступных вариантов использования, RB5009UPr+S+OUT умеет: отключить PPPoE; выдать DHCP клиентам; создать локальные очереди; выполнить переадресацию MPLS Push / Pop / Swap и MPLS; терминировать VPLS / VXLAN; организовать аппаратное мостовое соединение и многое другое!

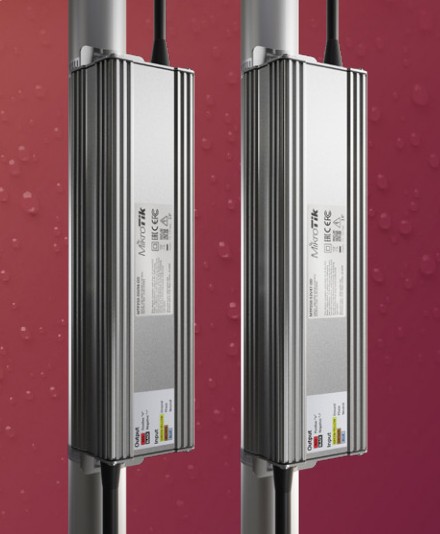

Совместим с уличными блоками питания MTP250 на 26 В и 53 В: MikroTik MTP250-26V94-OD и MikroTik MTP250-53V47-OD.

Линейка RB5009 продолжает переосмысливать доступную надёжность для малых, средних и крупных провайдеров!

Технические характеристики

Процессор	88F7040 1,4 ГГц, 4 ядра, архитектура ARM (64 бит)
Номинальная частота процессора	350–1400 (авто) МГц
ОЗУ	1 ГБ DDR4 RAM
ПЗУ	1 ГБ NAND
Сетевой интерфейс	7x Ethernet (10/100/1000 Мбит/с) 1x Ethernet (2,5 Гбит/с) 1x SFP+ (10 Гбит/с)
Число гигабитных Ethernet-портов с реверсивным PoE (PoE-In)	7
Число Ethernet-портов 2,5 Гбит/с с PoE-Out	1
Дополнительные интерфейсы	1x USB 3.0 тип А, макс. ток 1 А, с возможностью сброса питания USB-порта
Питание на входе	24–57 В (PoE-In) 24–57 В (2-пиновая клеммная колодка)
PoE-In	802.3af/at
Число входов постоянного тока	2 (PoE-In, 2-пиновая клеммная колодка)
PoE-Out	802.3af/at Напряжение совпадает с напряжением, подаваемым через 2-пиновую клеммную колодку — Passive PoE или совместимым с 802.3af/at (Если 44–57 В, используется блок питания.)
Порты с поддержкой PoE-Out	Ether1 – Ether8 Максимальный ток на каждый порт (при входном питании 18-30 В): 620 мА Максимальный ток на каждый порт (при входном питании 30-57 В): 420 мА Максимальный суммарный ток для всех портов: 2,59 А Суммарный выходной ток: 2,28 А Суммарная выходная мощность: 120 Вт
Технология Smart PoE	Контроллер
Максимальное энергопотребление	150 Вт, 15 Вт (без подключённых устройств)
Чип коммутации	88E6393
Размеры	222 x 239 х 57 мм
Температура окружающей среды рабочая	-40.. +70° (протестировано)
Среднее время безотказной работы	Около 200 000 часов при +25 °C
Сертификация	CE, EAC, ROHS
Степень защиты корпуса	IP66
Операционная система	RouterOS (только версия 7) Level 5
Охлаждение	Пассивное
Дополнительно	Датчик температуры процессора Датчики напряжения и силы тока Датчик температуры платы

Результаты замера производительности процессора

RB5009UPr+S+OUT		88F7040 (1,4 ГГц) тест через все порты
Режим	Конфигурация	1518 байт		512 байт		64 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Мост	отсутствует (fast path)	811,2	9851,4	2332	9551,9	5768,4	3138
Мост	25 правил фильтрации моста	811,2	9851,4	1238,3	5072,2	1235,6	672,2
Маршрутизация	отсутствует (fast path)	811,2	9851,4	2332	9551,9	4969,4	2703,3
Маршрутизация	25 простых очередей	811,2	9851,4	1126	4612	1095	595,7
Маршрутизация	25 правил фильтрации IP	771,2	9365,6	755,9	3096,2	761	414

Результаты замера производительности протокола IPsec

RB5009UPr+S+OUT		88F7040 (1,4 ГГц) пропускная способность IPsec
Режим	Конфигурация	1400 байт		512 байт		64 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Один туннель	AES-128-CBC + SHA1	120,9	1354,1	119,4	489,1	124,3	63,6
256 туннелей	AES-128-CBC + SHA1	126,5	1416,8	125,3	513,2	120,3	61,6
256 туннелей	AES-128-CBC + SHA256	126,5	1416,8	125,3	513,2	120,3	61,6
256 туннелей	AES-256-CBC + SHA1	125,8	1409	123,2	504,6	114,3	58,5
256 туннелей	AES-256-CBC + SHA256	125,8	1409	123,2	504,6	114,3	58,5



Комплект поставки

Маршрутизатор	1 шт.
Металлический хомут для установки на мачту	2 шт.
Набор креплений K-72	1 шт.
Набор винтов K-41	1 шт.



Таблица совместимости SFP

Доступна по ссылке
