Выбор радиоустройств LigoDLB и LigoDLB ac по дальности связи

Дата: 15.03.2018

Линейка LigoDLB компании LigoWave разработана для решения задач «последней мили» и упрощённых схем организации транзитных каналов связи. Гибкость программного обеспечения позволяет моделям серии DLB работать в режимах точки доступа или клиента. Это делает их пригодными для использования в широком спектре беспроводных приложений на разных рынках, включая:

  • провайдеров;
  • охранные предприятия, осуществляющие видеонаблюдение;
  • корпоративных клиентов с hotspot-инсталляциями и др.

В таблицах ниже перечислены устройства LigoDLB и LigoDLB ac со встроенными антеннами. Представлены их характеристики в PtMP- и PtP-сценариях — рабочая* и максимальная дальность связи. Для вашего удобства продукты сгруппированы по радиочастотному диапазону.

* При максимальной скорости передачи данных.

2.4 ГГц
Модель Диапазон
частот
Усиление антенны (дБи) Мощность передатчика (дБм) ЭИИМ
(дБм)
Рабочая дальность при максимальной скорости передачи в PtMP-режиме
(км)

Максимальная дальность связи в PtMP-режиме
(км)

Максимальная дальность связи в PtP-режиме
(км)
Рабочая дальность при максимальной скорости передачи в PtP-режиме
(км)
 LigoDLB 2-9 2.402
-
2.492
ГГц
9 28 37 2 3 5 2
 LigoDLB 2-9B 9 31 40 300 3.5 5.5 2.5
 LigoDLB 2-14 14 31 45 300 7 10 8
 LigoDLB 2-90 16 31 47 300 10
 LigoDLB Propeller 2 11 23 34 300 1.5 3 1.5
 LigoDLB PRO 2-90-16 16 30 46 300 10
 LigoDLB PRO 2-90-19 19 30 49 300 14

5 ГГц
Модель Диапазон
частот
Усиление антенны (дБи) Мощность передатчика (дБм) ЭИИМ
(дБм)
Рабочая дальность при максимальной скорости передачи в PtMP-режиме
(км)
Максимальная дальность связи в PtMP-режиме
(км)
Максимальная дальность связи в PtP-режиме
(км)
Рабочая дальность при максимальной скорости передачи в PtP-режиме
(км)
 LigoDLB 5-15 5.150
-
5.850
ГГц
15 29 44 3 5 7 5
 LigoDLB 5-15B 15 29 44 300 5 7 5
 LigoDLB 5-20 20 29 49 300 10 15 8
 LigoDLB 5-90 18 29 47 300 7
 LigoDLB ECHO 5 15 29 44 300 5 7 5
 LigoDLB ECHO 5D 27 29 56 300 17 50 35
 LigoDLB Mach 5 23 29 52 300 12 30 18
 LigoDLB Propeller 5 15 28 43 300 5 7 4.5
 LigoDLB PRO 5-90-17 17 30 47 300 7
 LigoDLB PRO 5-90-20 20 30 50 300 12
 LigoDLB PRO 5-90-17 ac 17 30 47 866 7
 LigoDLB PRO 5-90-20 ac 20 30 50 866 12
 LigoDLB 5-20 ac 20 30 50 866 10 15 8
 LigoDLB 5-15 ac 15 30 45 866 5 7 5
 LigoDLB Mach 5 ac 23 30 53 866 12 20 10

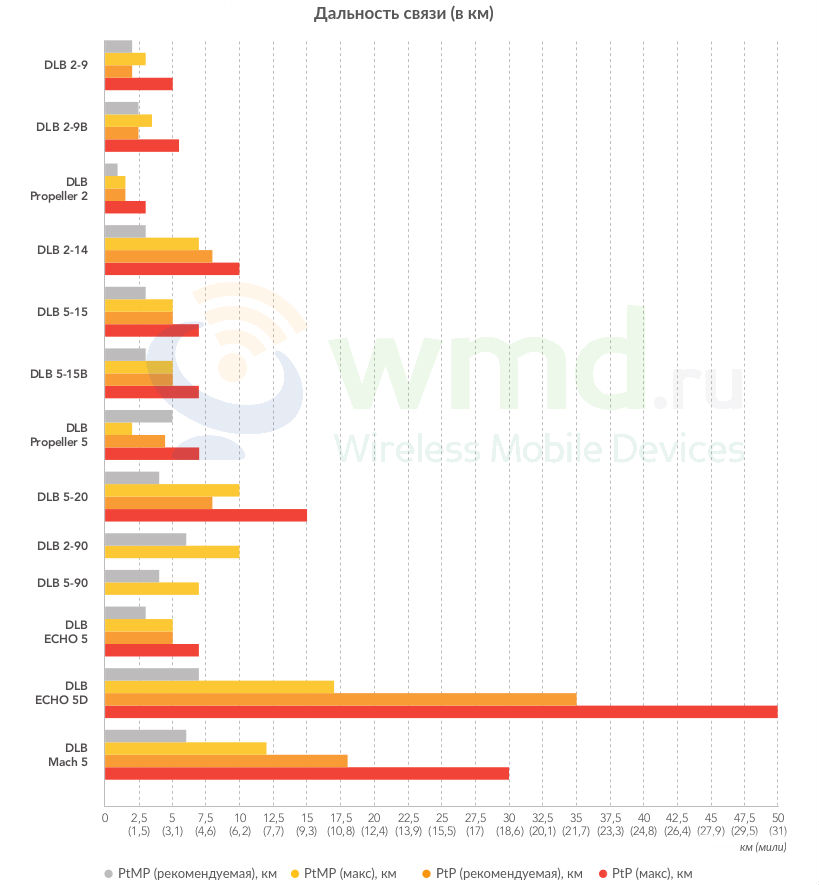

Сопоставить рекомендуемую и максимальную дальность радиосвязи линейки LigoDLB в PtMP- и PtP-режимах помогут приведённые далее сравнительные графики.

Дальность связи зависит от условий окружающей среды.


Источник: www.ligowave.com
