LigoWave LigoDLB 5-20

РЕЙТИНГ ПРОДУКТА:
(5 / 5)
напечатать
  • Фото #1 LigoWave LigoDLB 5-20
  • Фото #2 LigoWave LigoDLB 5-20
  • Фото #3 LigoWave LigoDLB 5-20
  • Фото #4 LigoWave LigoDLB 5-20
  • Артикул:878
  • Производитель:LigoWave
  • Гарантия:18 месяц(ев)
  • Кол-во в 1 упаковке:10 шт
  • SKU вендора:DLB-5-20
Точка доступа 5 ГГц, 802.11a/n, MIMO 2x2, 29 дБм
Добавить к сравнению Сравнить товара →
Купить LigoWave LigoDLB 5-20
последняя цена:
5 830 р.
цена включает НДС 20%
СНЯТО С ПРОИЗВОДСТВА
ДОСТУПНА НОВАЯ МОДЕЛЬ:LigoWave LigoDLB 5-20nLigoWave LigoDLB 5-20n11 580 р.ЕСТЬ НА
СКЛАДЕ

Вы можете купить аналоги LigoWave LigoDLB 5-20

Описание LigoWave LigoDLB 5-20

Устройство сочетает всепогодный корпус (IP66), радиосистему MIMO 2х2 с мощной антенной усилением 20 дБи и гибкое программное обеспечение, что делает его отличным вариантом для каналов средней дальности1 (рекомендуется до 10 км). LigoDLB 5-20  использует продвинутую и многофункциональную операционную систему, которая поддерживает работу беспроводного модуля в режимах мост / роутер /повторитель2. LigoDLB OS также имеет встроенную поддержку фирменного протокола iPoll 3 - проприетарной технологии беспроводной связи, улучшающей пропускную способность, скорость обработки пакетов в секунду и стабилизирующей задержку ("ping") в сети. В операционной системе используется простой интерфейс пользователя на основе технологии Adobe Flex, доступно множество удобных инструментов (радиообследование объекта, отложенная перезагрузка, анализатор спектра, traceroute). Она совместима со специализированной системой WNMS (Wireless Network Management System) - удобной утилитой централизованного управления устройствами.

1 Про выбор радиоустройств линеек LigoDLB и LigoDLB ac по дальности связи читайте в нашей статье.
2 Режим повторителя позволяет устройству одновременно выступать в качестве точки доступа и клиента.

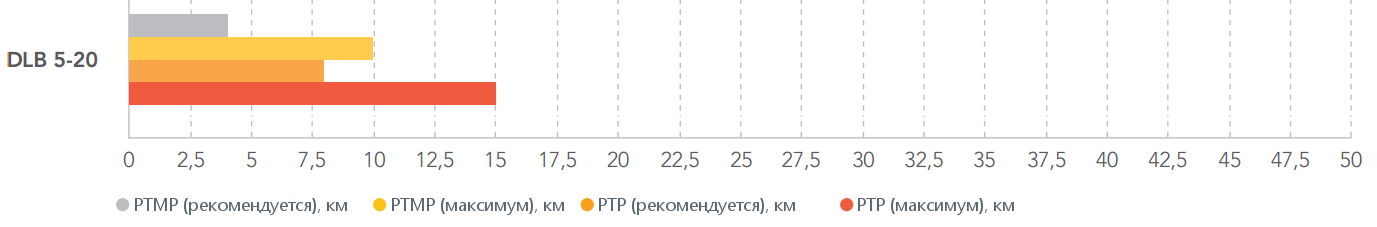

Рекомендации производителя по дальности применения

Поддержка сценария hotspot
Начиная с версии 7.52 появилась возможность установить прошивку линейки Infinity на устройствах LigoDLB для использования их в качестве уличных хотспотов и других связанных с ними приложений. После обновления микропрограммы устройство DLB преобразуется в точку доступа для уличных хоспот-сетей и теряет функционал для PtP- и PtMP-соединений.

Технические характеристики

Процессор Atheros AR9342 533 МГц
ОЗУ 64 МБ DDR2
ПЗУ 16 МБ SPI
Защита от перенапряжения 3 кВ линия-земля, 1 кВ линия-линия
Предельная дальность работы В режиме PTMP 7 км
В режиме PTP 20 км
При максимальной скорости в режиме PTP 2 км
Беспроводной стандарт IEEE 802.11a/n, iPoll
Поддержка MIMO Да, 2x2
Режимы работы Точка доступа (Auto WDS), клиент, клиент WDS, точка доступа iPoll, клиент iPoll
Диапазон частот 5.150 - 5.850 ГГц
Мощность передатчика До 20 дБм для РФ (до 29 дБм для других стран)
Чувствительность приёмника От -97 до -75 дБм в зависимости от модуляции
Ширина канала 5, 10, 20, 40 МГц
Схемы модуляции 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
Скорости передачи данных 802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с
802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
Коррекция ошибок FEC, Selective ARQ
Схема дуплексирования Time division duplex

Антенна
Тип антенны Встроенная панельная направленная с двойной поляризацией
Усиление антенны 20 дБи

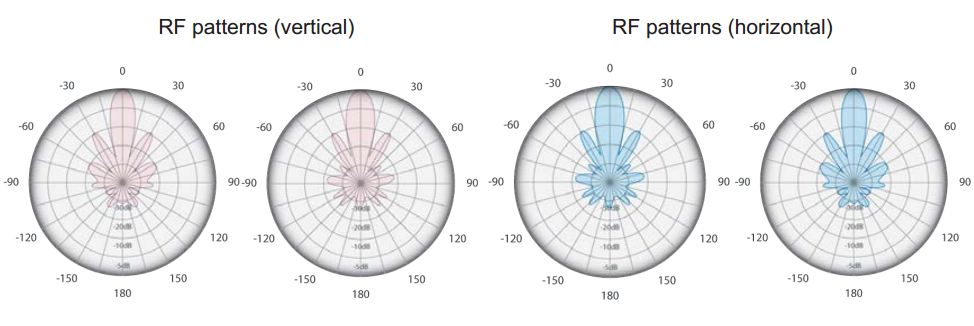

Диаграммы направленности

(изображение кликабельно)

КСВН 1.8:1
Угол излучения в горизонтальной плоскости при горизонтальной поляризации 16°
Угол излучения в горизонтальной плоскости при вертикальной поляризации 16°
Угол излучения в вертикальной плоскости 16°
Поляризационная развязка 27 дБ

Сетевые возможности
Проводной интерфейс 1x 10/100 Base-T (Ethernet 8P8C "RJ-45")
Режим работы Bridge, router
WAN Static IP, DHCP client, PPPoE client
Статическая маршрутизация Поддерживается
DHCP Client, server, relay
Port forwarding Поддерживается
VLAN Поддерживается для управления и данных
Беспроводная безопасность WEP, WPA / WPA2 Personal, WPA / WPA2 Enterprise, WMM, WACL
Изоляция пользователей Поддерживается

Программные возможности
Основные Возможность определить / ограничить частоту, ширину канала, ЭИИМ, модуляцию
Расширенная беспроводная функциональность ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция
Virtual SSID (несколько точек доступа на одном физическом устройстве) Поддерживается
Беспроводной QoS WMM
Сетевые функции NAT, статическая маршрутизация, firewall*, port forwarding, VLAN, traffic shaping
Сервисы DHCP-сервер, SNMP-сервер, NTP-клиент, уведомления, удалённый системный журнал (syslog), статистика о WiFi и Ethernet, ограничение пропускной способности
Управление HTTP(S) веб-интерфейс, SSH CLI, чтение SNMP, WNMS, отладочный файл, сброс с помощью утилиты сброса
Инструменты Радиообследование объекта, тест канала, ping, traceroute, анализатор спектра, отложенная перезагрузка

Физические характеристики
Размеры 205 х 205 х 45 мм
Вес 700 г
Диаметр мачты 20-50 мм (диаметры мачт для крепления устройств LigoWave)
Питание 12-24 В DC, Passive PoE (100-240 В AC 24 В DC адаптер в комплекте)
Максимальная потребляемая энергия 4.5 Вт
Температура окружающей среды рабочая -40.. +65 °С
Влажность окружающей среды рабочая 0.. 90% без конденсации

Управление
Настройка системы Удобный веб-интерфейс, консоль через SSH, централизованная система управления WNMS, сброс через утилиту сброса
Мониторинг системы SNMP v1/2c/3 server, Syslogs, системные оповещения на e-mail и SNMP trap

* Настройка Firewall возможна только через командную строку (подключение по SSH) посредством iptables.

Характеристики радиочасти

Выходная мощность (дБм)
802.11a 802.11n/iPoll
6 Мбит/c 29 15 Мбит/c 29 30 Мбит/c 28
9 Мбит/c 29 30 Мбит/c 28 60 Мбит/c 28
12 Мбит/c 29 45 Мбит/c 28 90 Мбит/c 28
18 Мбит/c 29 60 Мбит/c 28 120 Мбит/c 28
24 Мбит/c 29 90 Мбит/c 27 180 Мбит/c 26
36 Мбит/c 27 120 Мбит/c 27 240 Мбит/c 26
48 Мбит/c 26 135 Мбит/c 25 270 Мбит/c 24
54 Мбит/c 25 150 Мбит/c 24 300 Мбит/c 23
Чувствительность приёмника (дБм)
802.11a 802.11n/iPoll
6 Мбит/c -97 15 Мбит/c -97 30 Мбит/c -94
9 Мбит/c -97 30 Мбит/c -95 60 Мбит/c -92
12 Мбит/c -95 45 Мбит/c -93 90 Мбит/c -89
18 Мбит/c -93 60 Мбит/c -88 120 Мбит/c -85
24 Мбит/c -90 90 Мбит/c -85 180 Мбит/c -82
36 Мбит/c -86 120 Мбит/c -81 240 Мбит/c -78
48 Мбит/c -82 135 Мбит/c -79 270 Мбит/c -77
54 Мбит/c -81 150 Мбит/c -77 300 Мбит/c -75


Сравнение продуктов


  DLB 5-15 Nanobeam m5-19 DLB 5-20
Максимальная мощность радиомодуля 29 дБм 26 дБм 29 дБм
Усиление антенны 15 дБи 19 дБи 20 дБи
ЭИИМ 44 дБм 45 дБм 49 дБм


Комплект поставки

Точка доступа 1 шт.
Монтажный комплект 1 шт.
Кабель питания 1 шт.
Адаптер питания 24 В, 0.5 А 1 шт.
Инструкция 1 шт.


График ЭИИМ

Сравнительная таблица моделей диапазона 5 ГГц



Технические характеристики LigoWave LigoDLB 5-20

  • Линейка
    LigoWave LigoDLB
  • Рабочая частота
    5 ГГц
  • Стандарт радио в основе
    802.11n
  • Тип антенны
  • Коэффициент усиления антенны
  • Поддержка MIMO
    2x2
  • Постоянный анализ эфира
    Нет
  • Активная фильтрация
    Нет
  • Металлический корпус
    Нет
  • GPS-синхронизация
    Нет
  • Выходная мощность
    29 дБм
  • Кол-во портов Ethernet (RJ45)
    1
  • Скорость Ethernet (RJ45)
  • Порт SFP
    Нет
  • Питание по PoE
    Passive PoE 24 В
  • Раздача PoE-питания
    Нет
  • Межсетевой экран (Firewall)
    Нет
  • DHCP-сервер
    Да
  • Частота процессора
    533 МГц
  • 3G/4G-модем
  • Рабочая температура (от)
    -40 °C
  • Рабочая температура (до)
    +65 °C
  • Мощность передатчика для России
    20 дБм

Аксессуары для LigoWave LigoDLB 5-20

Нашли ошибку?

Отзывы о LigoWave LigoDLB 5-20 (2)

ВиталийОЦЕНКА14 апр 2017 00:27Обновил прошивку до версии 7.54-1. На 4,5 км. прямой видимости внутренняя скорость 144Мбит. Ширина канала 20мГц. Мощность 25Дбм. Режим ipoll3. CCQ, 98%
ВиталийОЦЕНКА12 дек 2016 00:02Брал для мостов несколько пар. Самое большое расстояние 2,5 км. На нем канальная скорость 200\200. Реальная TCP 70-90 Мбит. (на входе 100) На 1,8 км. канальная 300\300, от провайдера все 100Мбит. доходят. Пробовал на 7 км.(в поле) 5-20 Мбит.
