LigoWave LigoDLB ECHO 5

Уличная точка доступа Wi-Fi диапазона 5 ГГц с широким программным функционалом. Устройство сочетает радиомодуль операторского класса, основанный на чипсете Atheros, и встроенную панельную антенну с усилением 15 дБи, что позволяет строить каналы связи на небольших и средних расстояниях (для каналов "Точка-Точка" на дистанции до 7 км и в качестве клиента в сетях "Точка-Многоточка" на дистанции до 5 км), а при подсоединении к параболическому отражателю — и на больших дистанциях. Заключено всё это во всепогодный корпус с удобным креплением, которое позволяет легко регулировать угол наклона устройства. Присутствует и поддержка технологии PoE. (Про выбор радиоустройств линеек LigoDLB и LigoDLB ac по дальности связи читайте в нашей статье.)

Программная часть построена на базе Linux, удобна в использовании благодаря веб-интерфейсу и другим способам управления.

Особенности

• Диапазон частот 5150–5850 МГц
• Пакетная производительность до 80000 пак/с
• Скорость передачи данных до 170 Мбит/с
• Высокая выходная мощность радиомодуля — до 29 дБм
• Встроенная панельная антенна с усилением 15 дБи
• Многофункциональная операционная система
• Умный проприетарный поллинговый протокол iPoll 3 (полезен для сетей "Точка-Многоточка")
• Соответствует стандарту защиты IP-67
• Отзывчивый графический пользовательский интерфейс на базе современной технологии HTML5
• Возможность установки на мачту или на имеющуюся спутниковую тарелку (что повышает коэффициент усиления антенной системы устройства)

Для компактных инсталляций точку доступа ECHO удобно использовать вместе с фирменным креплением ECHObracket.

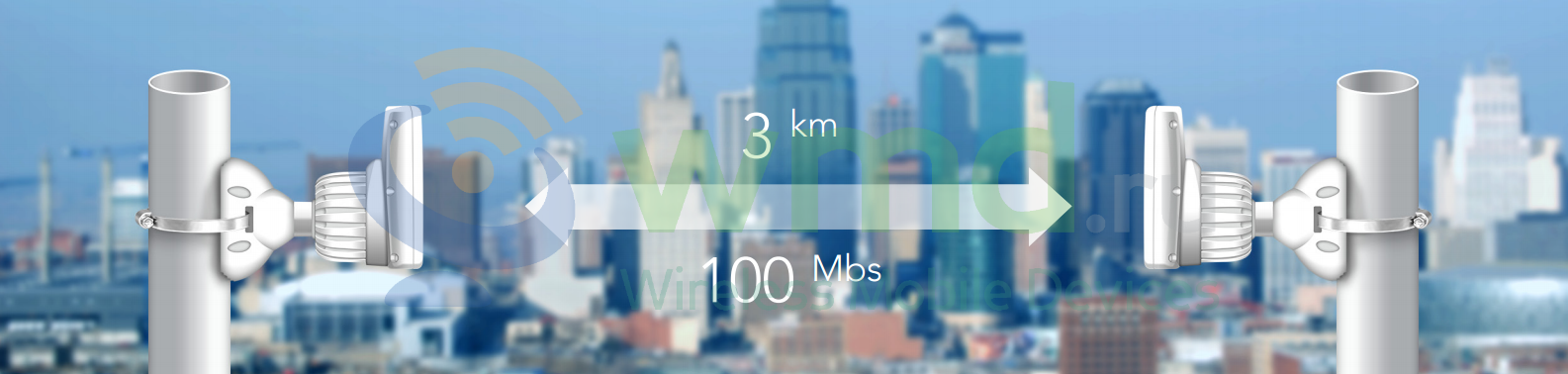

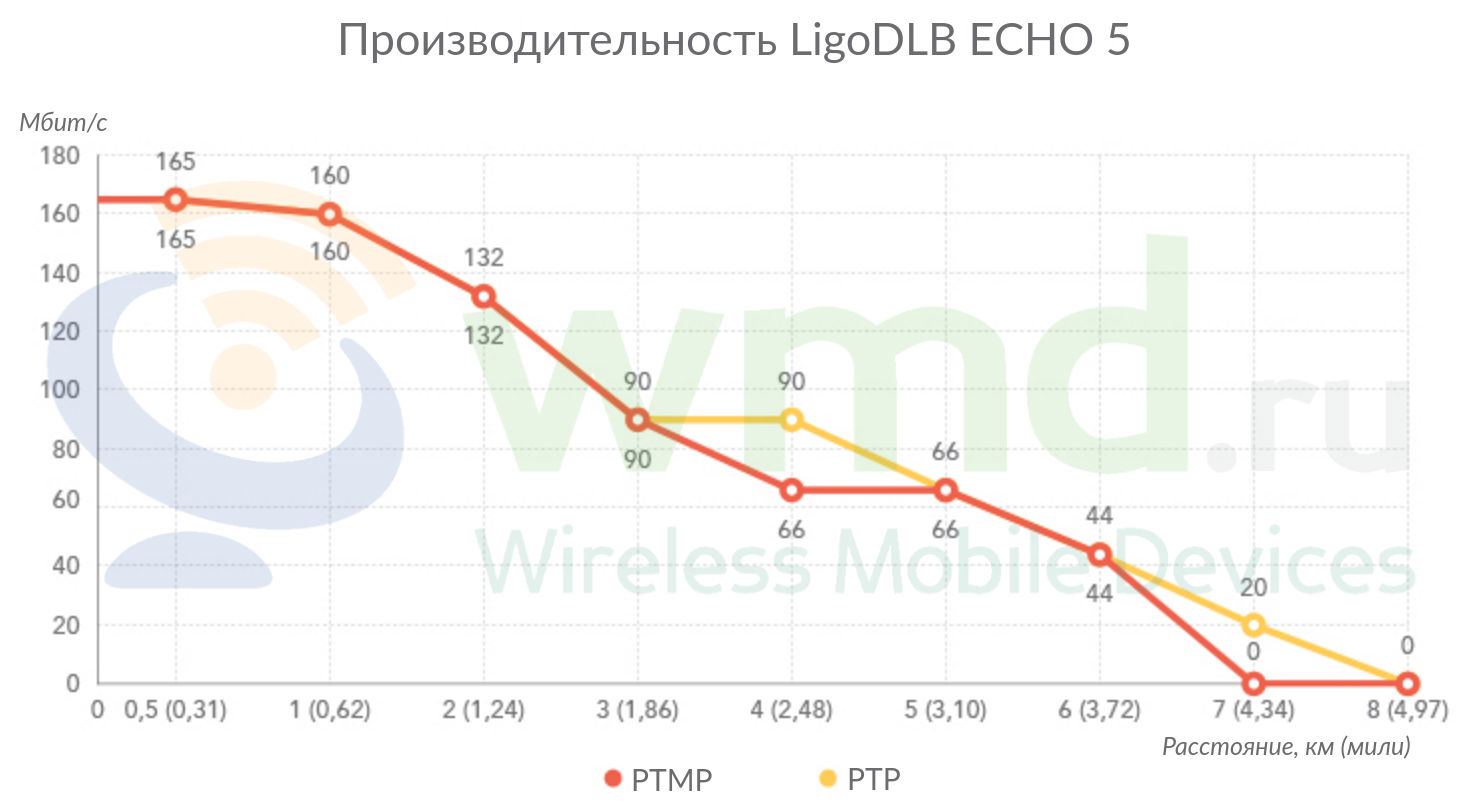

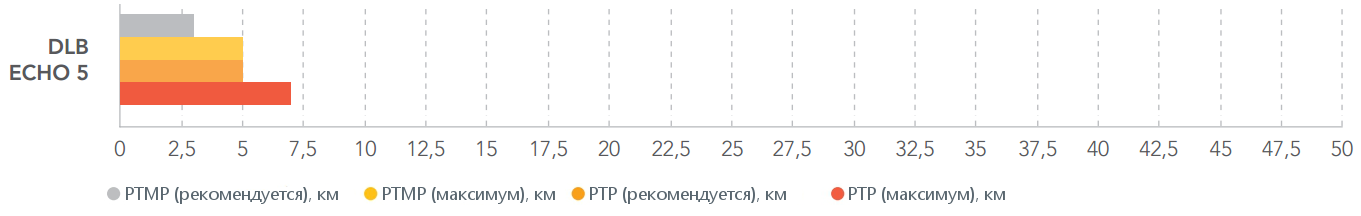

Приведённый выше график показывает производительность LigoDLB ECHO 5 с применением ECHObracket. Отображается дальность PtP-моста (из двух точек доступа LigoDLB ECHO 5) или PtMP-соединения (при работе LigoDLB ECHO 5 с базовой станцией LigoDLB 5-90 в качестве CPE-устройства).

Новая операционная система

Новая ОС включает в себя все необходимые функции для сетей "Точка-Точка" и "Точка-Многоточка". Пользовательский интерфейс основан на технологии HTML5, что обеспечивает удобство и отзывчивость. Среди новых функций стоит отметить поддержку IPv6 в режимах bridge и router, протоколов обнаружения SSDP и Bonjour, гибкую систему ограничения скорости трафика и клиент SSTP. Новое поколение устройств (линейка LigoDLB) обладает обратной совместимостью с устройствами линейки APC фирмы Deliberant, в том числе в части использования проприетарного протокола iPoll — для работы просто обновите прошивку на устройствах до последней версии (7.xx).

Новая аппаратная платформа

Высокопроизводительный мощный процессор нового поколения обеспечивает скорость передачи данных до 170 Мбит/с, а обработки пакетов — до 80 000 пак/с. Поддержка узких каналов (ширина канала 5 и 10 МГц) гарантирует устойчивую работу в условиях зашумлённого эфира. Увеличенный объём ОЗУ повышает производительность при немалом количестве клиентов, а больший объём ПЗУ позволяет хранить запасной дополнительный образ прошивки для автоматического восстановления (например, при отключении электричества в процессе обновления прошивки).

iPoll 3 — улучшенный производительный протокол

iPoll 3 использует централизованную схему контроля, при которой базовая станция опрашивает всех подключённых клиентов (CPE) и обеспечивает сбалансированную передачу пакетов для голоса, видео и других данных. Опрос производится по интеллектуальному методу: передающие данные клиенты опрашиваются чаще, чем простаивающие.

Поддержка сценария hotspot
Начиная с версии 7.52 появилась возможность установить прошивку линейки Infinity на устройствах LigoDLB для использования их в качестве уличных хотспотов и других связанных с ними приложений. После обновления микропрограммы устройство DLB преобразуется в точку доступа для уличных хоспот-сетей и теряет функционал для PtP- и PtMP-соединений.

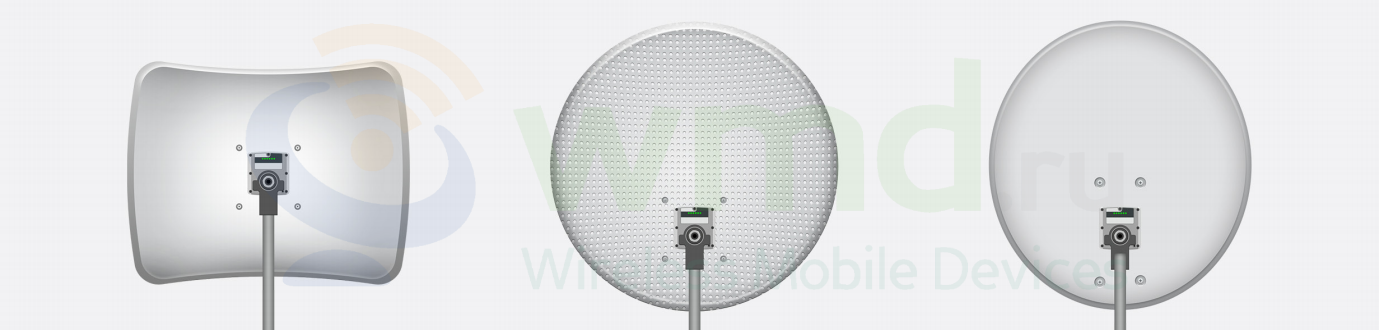

Поддержка отражателей сторонних производителей

Вы можете подобрать себе любой отражатель по выгодной для Вас цене независимо от того, где он был изготовлен и куплен. Благодаря тому, что устройство обладает универсальным креплением, его можно устанавливать на отражатели сторонних производителей. Различные размеры и стандарты отражателей обеспечивают гибкое управление коэффициентом усиления в зависимости от требований к расстоянию и пропускной способности.

Компактность и низкие затраты на транспортировку

Размер упаковки товара — 150 x 130 x 80 мм, а вес — 490 г. Благодаря небольшому (в том числе в сравнении с весом) объёму, ECHO 5 легко транспортировать, избегая высоких расходов, связанных с логистическими издержками и поставками на дальние расстояния, что позволит значительно сэкономить.



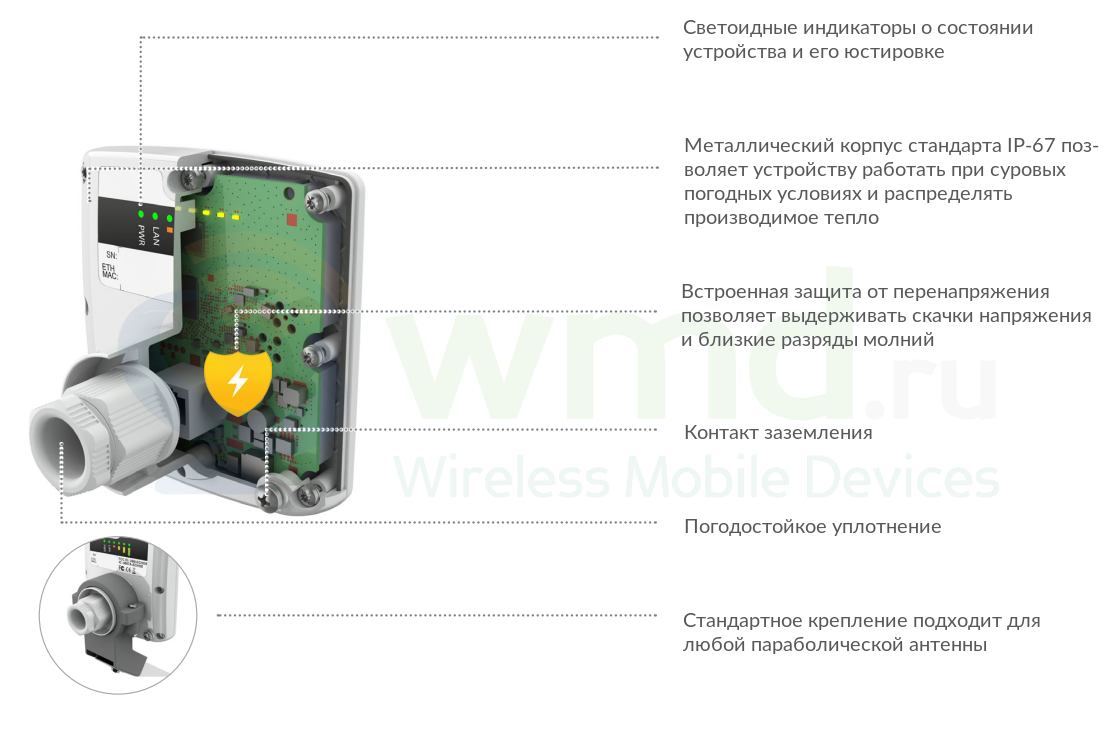

Конструктивные особенности

Преимущества Wi-Fi точки доступа LigoWave LigoDLB ECHO 5:

• надёжность и высокая скорость беспроводного соединения, в том числе в средах с высоким уровнем шумов;
• возможность работы как в режиме моста/маршрутизатора, так и в качестве повторителя беспроводного сигнала (последний вариант позволяет одновременно эксплуатировать устройство как рабочую станцию и Wi-Fi точку доступа);
• надежная защита корпуса устройства от влаги и других неблагоприятных погодных условий, позволяющая осуществлять эксплуатацию оборудования даже в самых суровых климатических условиях;
• уникальный форм-фактор, двойная поляризация антенны и способ крепления на кронштейн спутникового отражателя, обеспечивающие более высокое усиление и дальность беспроводного соединения (при использовании с тарелкой);
• дружественный пользовательский интерфейс, позволяющий изменять многие настройки оборудования без последующей перезагрузки;
• поддержка проприетарного протокола iPoll 3, повышающего производительность;
• отказоустойчивость оборудования при обновлении программного обеспечения (ПО) (в случае возникновения сбоя при перепрошивке, устройство можно будет запустить, используя резервную копию ПО предыдущей версии);
• металлическая задняя часть корпуса позволяет существенно снизить уровень паразитного излучения;
• винт на корпусе устройства позволит удобно его заземлить.

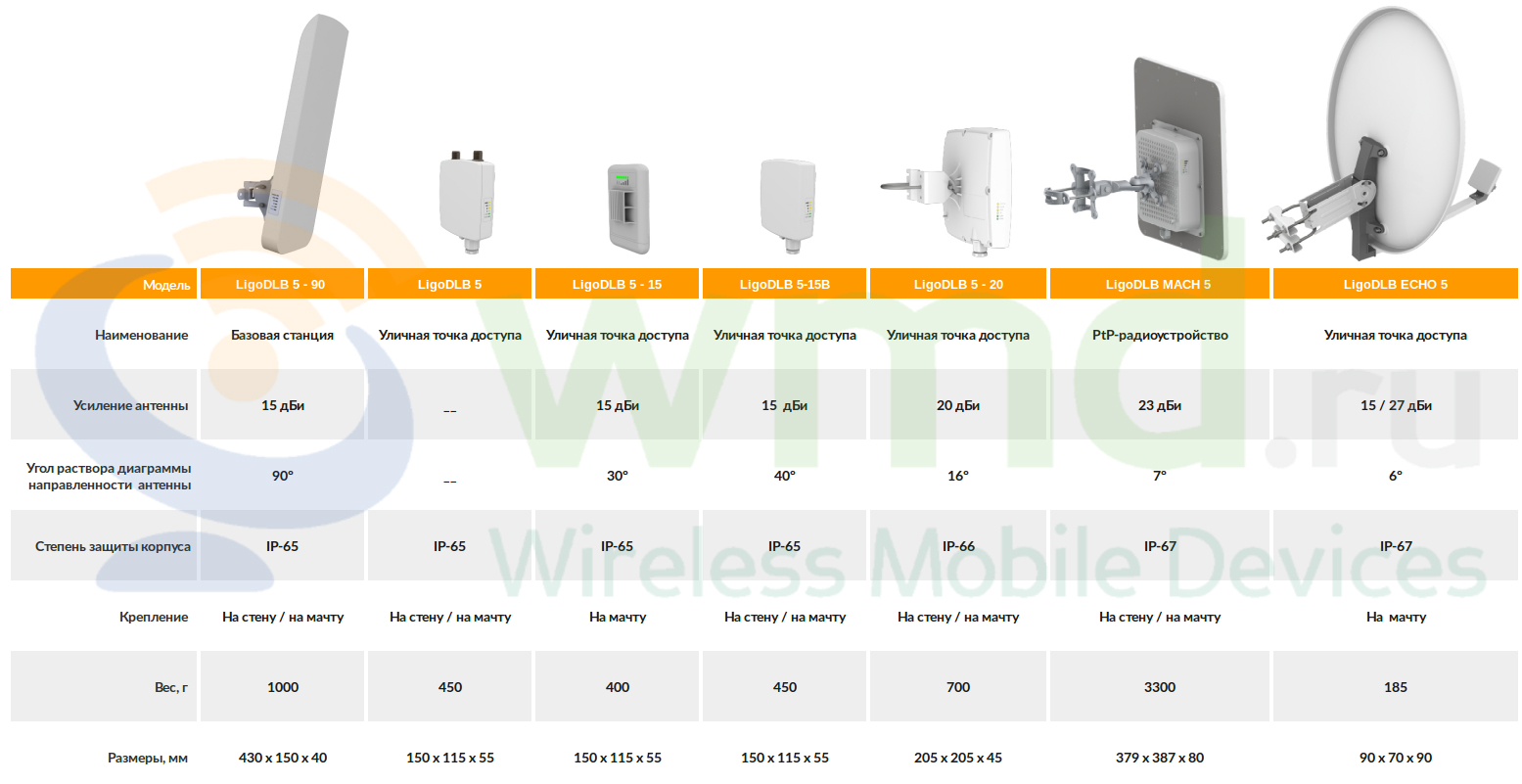

Сравнение размеров

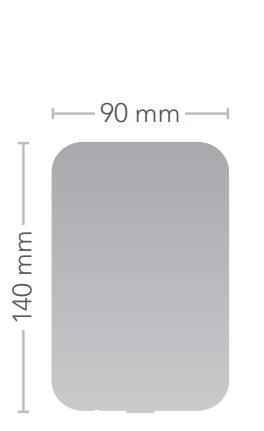

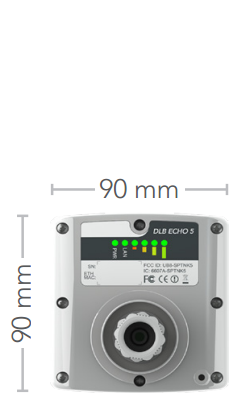

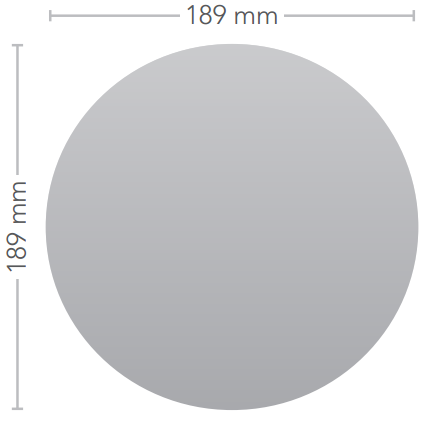

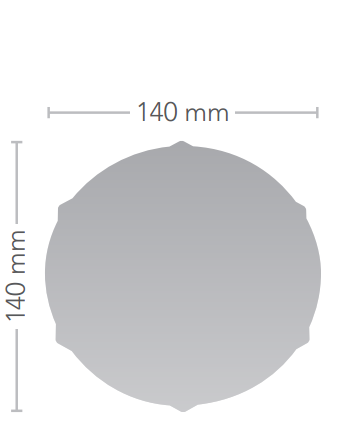

UBNT NanoBeam M5-16	Mikrotik SXT Lite5	DLB 5-15	DLB ECHO 5



Рекомендации производителя по дальности применения

Технические характеристики

Стандарт Wi-Fi	802.11a/n или iPoll (проприетарный)
Процессор	Atheros AR9342 533 МГц
ОЗУ	64 МБ DDR2
ПЗУ	16 МБ SPI
Поддержка MIMO	Да, 2х2
Модуляция	802.11a/n: OFDM (64QAM, 16QAM, QPSK, BPSK)
Диапазон частот	Оптимальный: 5,150–5,850 ГГц Максимальный: 4,900–6,100 ГГц
Выходная мощность передатчика	До 20 дБм для РФ (до 29 дБм для других стран), возможна программная регулировка
Чувствительность приёмника	Варьируется от -97 до -75 дБм в зависимости от модуляции
Скорость передачи	802.11n: 300 / 270 / 240 / 180 / 120 / 90 / 60 / 30 Мбит/с 802.11a: 54 / 48 / 36 / 24 / 18 / 12 / 9 / 6 Мбит/с
Ширина канала	5, 10, 20, 40 МГц
Коррекция ошибок	FEC, Selective ARQ
Схема дуплекса	Временно́е разделение
Усиление антенны	15 дБи
Кросс-изоляция	27 дБи
Поляризация	Двойная линейная
Угол излучения при 3 дБ	В вертикальной плоскости 35°, в горизонтальной плоскости 35° (для обеих поляризаций)
Разъём Ethernet	1x 10/100 Мбит/с Fast Ethernet (RJ45)
Режим работы радиомодуля	Access point (auto WDS) Access point (iPoll 3) Station (ARP NAT) Station (WDS, iPoll 3)
Способы управления	Веб-интерфейс HTTP(S) Командная строка посредством SSH SNMP read Telnet
Беспроводные технологии	Интеллектуальный опрос клиентов, интеллектуальный автоматический выбор канала, адаптивный автоматический выбор модуляции, автоматический контроль мощности передатчика (ATPC)
Безопасность	WPA/WPA2 personal WPA/WPA2 enterprise фильтрация по MAC (WACL — Wireless Access Control List) Изоляция клиентов
Беспроводной QoS	4 очереди приоретизации для протокола iPoll 3
Режимы работы сети	Bridge, Router IPv4, Router IPv6
Сетевые технологии	Маршрутизация с и без NAT, VLAN, Firewall*
Протоколы WAN	Статический IP, DHCP-клиент, PPPoE-клиент
Сервисы	DHCP-сервер, SNMP-сервер, NTP-клиент, Router Advertisement Daemon, Ping Watchdog
Беспроводные инструменты	Поиск других точек доступа в эфире, Тест радиоканала, Юстировка антенны
Инструменты мониторинга	SNMP V1/2с/3 сервер, системный журнал (Syslog), системные уведомления и SNMP trap
Защита от перенапряжения	3 кВ линия-земля, 1 кВ линия-линия
Питание	12..24 В DC по технологии Passive PoE Блок питания (со встроенным PoE-инжектором) 24 В в комплекте На входе нужно 100–240 В AC Потребляемая мощность не более 4,5 Вт
Размеры	90 x 90 x 70 мм
Вес	185 г
Диаметр мачты	50–70 мм ((диаметры мачт для крепления устройств LigoWave) устройство крепится на мачту при помощи кронштейна ECHObracket))
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0.. 90% без конденсата

* Настройка Firewall возможна только через командную строку (подключение по SSH) посредством iptables.

Характеристики радиомодуля

	Ширина канала	Модуляция	Выходная мощность передатчика (совокупная)	Чувствительность приёмника
802.11a	20 МГц	6 Мбит/с	29 дБм	-97 дБм
		9 Мбит/с	29 дБм	-97 дБм
		12 Мбит/с	29 дБм	-95 дБм
		18 Мбит/с	29 дБм	-93 дБм
		24 Мбит/с	29 дБм	-90 дБм
		36 Мбит/с	27дБм	-86 дБм
		48 Мбит/с	26 дБм	-82 дБм
		54 Мбит/с	25 дБм	-81 дБм
802.11n/iPoll	20 МГц	15 Мбит/с	29 дБм	-97 дБм
		30 Мбит/с	28 дБм	-95 дБм
		45 Мбит/с	28 дБм	-93 дБм
		60 Мбит/с	28 дБм	-88 дБм
		90 Мбит/с	27 дБм	-85 дБм
		120 Мбит/с	27 дБм	-81 дБм
		135 Мбит/с	25 дБм	-79 дБм
		150 Мбит/с	24 дБм	-77 дБм
802.11n/iPoll	40 МГц	30 Мбит/с	28 дБм	-94 дБм
		60 Мбит/с	28 дБм	-92 дБм
		90 Мбит/с	28 дБм	-89 дБм
		120 Мбит/с	28 дБм	-85 дБм
		180 Мбит/с	26 дБм	-82 дБм
		240 Мбит/с	26 дБм	-78 дБм
		270 Мбит/с	24 дБм	-77 дБм
		300 Мбит/с	23 дБм	-75 дБм

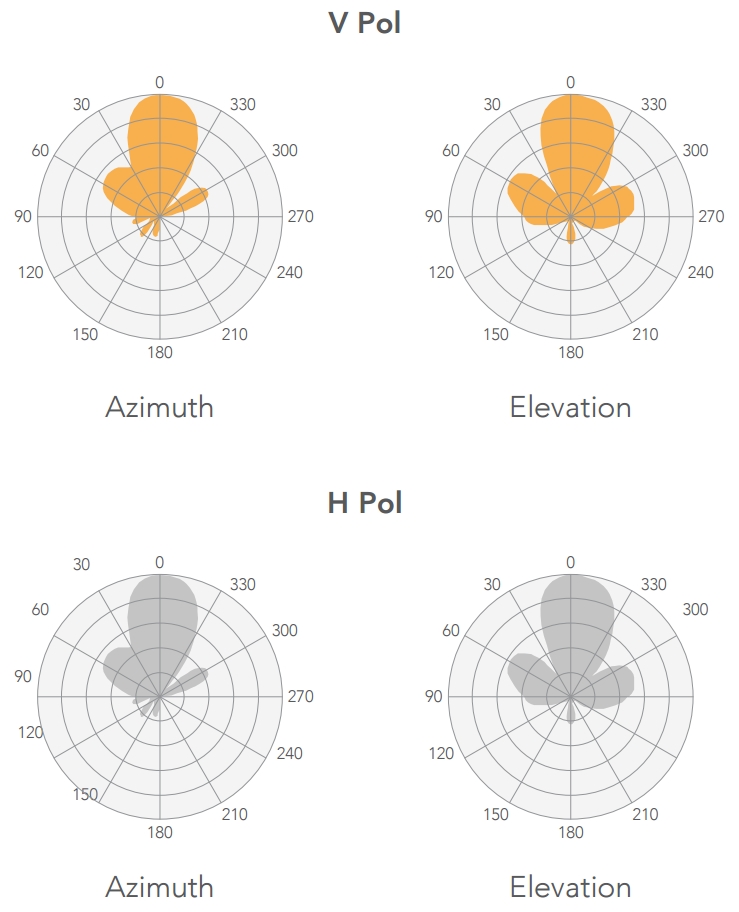

Диаграммы излучения LigoDLB ECHO 5

Комплект поставки

Точка доступа (без офсетного зеркала)	1 шт.
Руководство по быстрой установке	1 шт.
Блок питания PoE 24 В, 0,5 А (на входе 100–240 В, 50/60 Гц, 0,5 А)	1 шт.
Кабель питания (от блока питания до розетки 220 В)	1 шт.
