LigoWave LigoDLB 5-90

Устройство обладает всепогодным корпусом (IP65), в который также встроена секторная антенна (90°) с поддержкой MIMO 2х2. Максимальная дальность связи до 7 км*, а максимальная пропускная способность в идеальных условиях составляет более 100 Мбит/с, что возможно благодаря поддержке 802.11n.

* Про выбор радиоустройств линеек LigoDLB и LigoDLB ac по дальности связи читайте в нашей статье.

Рабочие режимы:

• точка доступа (в т.ч. с автоматическим WDS);
• клиент;
• клиент WDS;
• точка доступа iPoll (собственный протокол);
• клиент iPoll.

Программная часть построена на базе Linux, удобна в использовании благодаря веб-интерфейсу и другим способам управления. Также продукт совместим с WNMS - фирменным централизованным сервером для управления конфигурациями, прошивками и анализа статистики.

Возможности ПО:

• IP-маршрутизация;
• DHCP-клиент/сервер/relay;
• DNS relay/proxy;
• stateful inspection firewall (пакетный фильтр на 4 уровне модели OSI);
• фильтрация по MAC/IP;
• цифровые сертификаты устройств;
• мультикаст видео для CCTV или IPTV (IGMPv3).

Способы управления:

• веб-интерфейс;
• командная строка посредством SSH;
• возможность подключения к WNMS-серверу для настройки;
• SNMP V1/2 (MIB: 802.1, 802.1x, MIBII).

Поддержка сценария hotspot
Начиная с версии 7.52 появилась возможность установить прошивку линейки Infinity на устройствах LigoDLB для использования их в качестве уличных хотспотов и других связанных с ними приложений. После обновления микропрограммы устройство DLB преобразуется в точку доступа для уличных хоспот-сетей и теряет функционал для PtP- и PtMP-соединений.

Пример использования

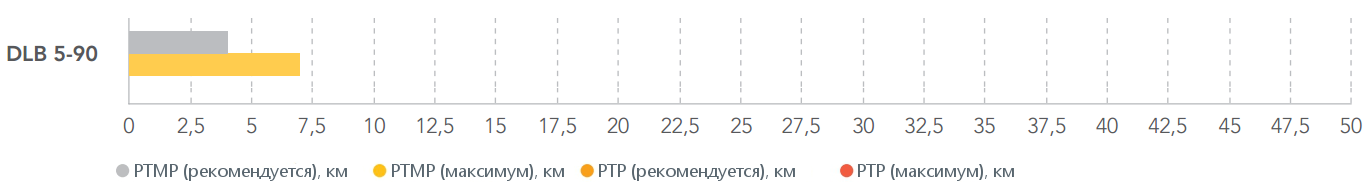

Рекомендации производителя по дальности применения

Тест производителя в г. Вильнюс на 250 м. по схеме "Точка-Многоточка"

	Deliberant APC n = 31	LigoDLB n = 28	Ubiquiti n = 30	MikroTik n = 30
Базовая станция	1x APC 5M-90	1x DLB 5-90	1x Rocket M5 Ti + Sector 90 Ti	1x RB/912UAG-5HPnD + UBNT sector 90
Клиентское устройство	31x APC 5M-12	28x DLB 5-15	30x NanoBeam M5-16	30x SXT 5nD r2
Пакетов в секунду	40	80	26	70
TCP 1/n active, Мбит/с	76	91	106	69
TCP 10/n active, Мбит/с	166	168	102	84
TCP n/n active, Мбит/с	178	180	104	98
UDP 1/n active, Мбит/с	80	102	129	105
UDP 10/n active, Мбит/с	189	190	98	89
UDP n/n active, Мбит/с	191	192	88	109

Подробнее об использовании LigoDLB 5-90 читайте в нашей статье «iPoll 3 для PtMP-сетей в селе».

Технические характеристики

Процессор	Atheros AR9342 533 МГц
ОЗУ	64 МБ DDR2
ПЗУ	16 МБ SPI
Защита от перенапряжения	3 кВ линия-земля, 1 кВ линия-линия
Стандарт WiFi	802.11a/n
Модуляция	802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
Диапазон частот	5.1 - 5.9 ГГц
Выходная мощность передатчика	До 20 дБм для РФ (до 29 дБм для других стран), возможна программная регулировка
Скорость передачи	802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с 802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
Коррекция ошибок	FEC, Selective ARQ
Проводной интерфейс	1x 10/100 Base-T (Ethernet 8P8C "RJ-45")
Питание	12.. 24 В по технологии Passive PoE Блок питания в комплекте (на входе 100-240 В)
Режим работы	Точка доступа (Auto WDS), клиент, клиент WDS, точка доступа iPoll, клиент iPoll
Усиление антенны	18 дБи
Угол излучения при 16 дБ	В вертикальной плоскости - 20°, в горизонтальной плоскости - 90°
Безопасность	Пароль WPA/WPA2 Enterprise / Personal Фильтрация по MAC Скрытый SSID 802.11i 802.1x Статический и динамический WEP
Режимы работы сети
Режимы работы	Router, Bridge
WAN	Статический IP, DHCP клиент, PPPoE клиент
NAT	Маршрутизация с/без NAT, Firewall*
Статические маршруты	Поддерживается
DHCP	Клиент, сервер, relay
Port Forwarding	Поддерживается
VLAN	Поддерживается управление трафиком
Управление
Настройка системы	Интуитивно понятный интерфейс, командная строка через SSH, централизованная система управления беспроводной сетью WNMS, перезагрузка через инструмент перезагрузки
Системы мониторинга	Сервер SNMP v1/2c/3, Sysolgs, система оповещения по email и SNMP trap
Корпус	Всепогодный, соответствует стандарту IP67
Размеры	43 x 15 x 4 см
Диаметр мачты	25-50 мм (диаметры мачт для крепления устройств LigoWave)
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0.. 90% без конденсата

* Настройка Firewall возможна только через командную строку (подключение по SSH) посредством iptables.

Возможности ОС

Основные возможности	Возможность устанавливать/ограничивать частоты, ширину канала, ЭИИМ, модуляцию
Расширенные возможности	ATPC (автоматическое регулирование мощности передатчика), auto-channel, auto-modulation
Режимы работы	Router, Bridge
Режимы работы беспроводной сети	AP auto WDS, Station, Station WDS, Virtual radios (VSSID), точка доступа iPoll, iPoll-клиент
Безопасность	WPA/WPA2 Personal, WPA/WPA2 Enterprise, WACL, User isolation, UAM (аутентификация через веб-интерфейс)
QoS	WMM
WAN протоколы	Статический IP, DHCP-клиент, PPPoE-клиент
Network	NAT, статическая маршрутизация, брандмауэр, port forwarding, VLAN, traffic shaper
Сервисы	DHCP-сервер, SNMP-сервер, NTP-клиент, Alerts, удаленное логирование, статистика по Ethernet и Wireless, ограничение пропускной способности
Менеджмент	HTTP(s) GUI, SSH CLI, SNMP read, WNMS, перезагрузка через сервис перезагрузки, устранение неполадок
Инструменты	Тест соединения, юстировка антенны, Ping, трассировка маршрутов, анализатор спектра, "отложенная" перезагрузка

Характеристики радиочасти

Выходная мощность (дБм)
802.11a		802.11n/iPoll
6 Мбит/c	29	15 Мбит/c	29	30 Мбит/c	28
9 Мбит/c	29	30 Мбит/c	28	60 Мбит/c	28
12 Мбит/c	29	45 Мбит/c	28	90 Мбит/c	28
18 Мбит/c	29	60 Мбит/c	28	120 Мбит/c	28
24 Мбит/c	29	90 Мбит/c	27	180 Мбит/c	26
36 Мбит/c	27	120 Мбит/c	27	240 Мбит/c	26
48 Мбит/c	26	135 Мбит/c	25	270 Мбит/c	24
54 Мбит/c	25	150 Мбит/c	24	300 Мбит/c	23
Чувствительность приёмника (дБм)
802.11a		802.11n/iPoll
6 Мбит/c	-97	15 Мбит/c	-97	30 Мбит/c	-94
9 Мбит/c	-97	30 Мбит/c	-95	60 Мбит/c	-92
12 Мбит/c	-95	45 Мбит/c	-93	90 Мбит/c	-89
18 Мбит/c	-93	60 Мбит/c	-88	120 Мбит/c	-85
24 Мбит/c	-90	90 Мбит/c	-85	180 Мбит/c	-82
36 Мбит/c	-86	120 Мбит/c	-81	240 Мбит/c	-78
48 Мбит/c	-82	135 Мбит/c	-79	270 Мбит/c	-77
54 Мбит/c	-81	150 Мбит/c	-77	300 Мбит/c	-75

Диаграммы излучения

Комплект поставки

Базовая станция	1 шт.
Монтажный комплект	1 шт.
Кабель питания	1 шт.
Адаптер питания 24 В, 0.5 А	1 шт.
Инструкция	1 шт.
