LigoWave LigoDLB MACH 5 ac

Радиоустройство диапазона 5 ГГц служит для построения высокоскоростных PtP- / PtMP-сетей средней и дальней радиосвязи. Мощная аппаратная платформа с радиомодулем на базе технологии 802.11ac и проприетарного протокола для передачи данных iPoll 3 обеспечивает пропускную способность свыше 500 Мбит/с. Процессор QCA 9563 (720 МГц) в сочетании с памятью 64 МБ RAM / 16 МБ Flash превращает LigoDLB MACH 5 ac в идеальное решение для ресурсоёмких задач.

Усовершенствованный радиомодуль QCA 9882 с отличными показателями выходной мощности и чувствительности приёмника оптимизирует производительность при высокоплотной модуляции — 256 QAM. Гигабитный Ethernet-порт поддерживает режим питания 24 В (Passive PoE) и позволяет использовать мощность радиомодуля на 100% при работе по схемам PtP и PtMP. Модели серии LigoDLB ac имеют обратную совместимость с устройствами LigoDLB в режиме iPoll, что помогает своевременно расширять или модернизировать существующие сети посредством новейших технологий.

LigoDLB MACH 5ac обеспечивает максимальную производительность в любых погодных условиях. Защищённый по IP-67 металлический корпус позволяет использовать мощный радиоумодуль для связи на большие расстояния, одновременно экранируя нежелательные радиочастотные помехи от соседних источников. Благодаря направленной панельной антенне с коэффициентом усиления 23 дБи, устройство отлично подходит для каналов средней и дальней связи в PtP- / PtMP-сценариях.

Исключительное качество и универсальность использования делают устройство прекрасным выбором для построения беспроводных мостов — особенно при подключении к критически важным приложениям, требующим надёжной передачи данных.

Особенности

• Мощный процессор (720 МГц), протокол iPoll 3¹ для повышенной производительности и радиомодуль AC-стандарта
• Максимальная выходная мощность: 30 дБм
• Встроенная направленная панельная антенна с двойной поляризацией и коэффициентом усиления 23 дБи
• Рекомендуемая дальность радиосвязи²: 20 км для режима PtP и 12 км — для PtMP
• Защита корпуса: IP67
• Мощная операционная система
• Усиленное крепление на стену / мачту (в комплекте)

¹ Оптимизированный проприетарный протокол для устранения задержек передачи и взаимных помех в беспроводных PtMP-сетях.
² Про выбор радиоустройств линеек LigoDLB и LigoDLB ac по дальности связи читайте в нашей статье.

Новая ОС

Операционная система обладает всем необходимым функционалом для построения PtMP-сетей. Отзывчивый пользовательский интерфейс построен на базе технологии HTML 5. Обновлённые функции включают поддержку IPv6 в режимах bridge и router, протоколов обнаружения SSDP и Bonjour, гибкую систему ограничения скорости трафика и клиент SSTP. Новое поколение устройств LigoDLB обратно совместимы с моделями линейки APC компании Deliberant, даже когда применяется протокол iPoll. Для этого на всех продуктах APC достаточно обновить прошивку (до версии 7.0 или выше).

Многофункциональная и простая в использовании ОС, встроенная во все устройства LigoDLB, обеспечивает лёгкость установки и бесперебойность работы. Высокая производительность (500 Мбит/с) увеличивает пропускную способность, а также даёт возможность пользоваться такими сервисами, как VoIP и IPTV.

Это доступно за счёт применения "умного" механизма QoS от LigoWave и усовершенствования многоадресной передачи для сервисов Triple Play.

Поддержка сценария Hotspot
Начиная с версии 7.52 прошивку Infinity можно использовать на устройствах LigoDLB для уличных хот-спотов и других связанных с ними приложений. После обновления прошивки устройство DLB преобразуется в точку доступа для уличных хот-спот-сетей и теряет свою функциональность для PtP- / PtMP-соединений. Инструкции.

Технические характеристики

Максимальная рекомендуемая дальность	В режиме PtMP: 12 км В режиме PtP: 20 км При максимальной скорости в режиме PtP: 5 км
Стандарт WLAN	IEEE 802.11a/n/ac, iPoll3
MIMO	2x2
Диапазон частот	5,150–5,850 ГГц
Рабочие режимы	Точка доступа (auto WDS), точка доступа (iPoll 3), клиент (WDS, iPoll3), клиент (APR NAT)
Мощность передатчика	До 20 дБм для РФ (до 30 дБм для других стран)
Ширина канала	5, 10, 20, 40, 80 МГц
Схемы модуляции	802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
Скорости передачи данных	802.11 ac @ 40 МГц: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с 802.11 ac @ 80 МГц: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Мбит/с
Коррекция ошибок	FEC, LDPC
Схема дуплексирования	Time division duplex
Тип антенны	Встроенная панельная направленная с двойной поляризацией
Коэффициент усиления антенны	23 дБи
Поляризация	Двойная линейная

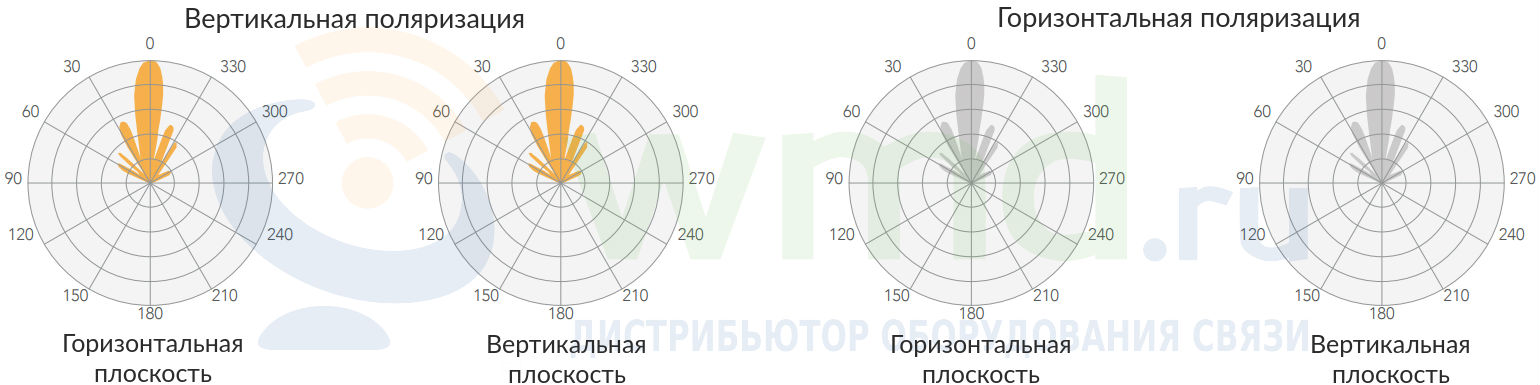

Диаграммы направленности
Кросс-поляризационная развязка	27 дБи
КСВН	1.5:1
Угол излучения в горизонтальной плоскости при горизонтальной поляризации	6°
Угол излучения в горизонтальной плоскости при вертикальной поляризации	7°
Угол излучения в вертикальной плоскости	9°
Проводной интерфейс	1x 10/100/1000 Мбит/с Base-T, RJ45
Сетевые режимы работы	Мост, маршрутизатор iPv4, маршрутизатор IPv6
Протоколы WAN	Статический IP-адрес, DHCP-клиент, PPPoE-клиент
Беспроводная безопасность	WPA / WPA2 personal, WPA / WPA2 enterprise, WACL, изоляция пользователей
Беспроводной QoS	Приоритизация с 4 очередями на iPoll 3
Расширенная беспроводная функциональность	ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция, опрос клиентов по интеллектуальному методу
Сетевые функции	Маршрутизация с и без NAT, VLAN
Сервисы	DHCP-сервер, SNMP-сервер, NTP-клиент, RADVD, Ping Watchdog
Управление	HTTP(S) веб-интерфейс, SSH, чтение SNMP, Telnet
Инструменты	Радиообследование объекта, тест канала, выравнивание антенны
Размеры	379 х 387 х 80 мм
Вес	3300 г
Кронштейн	Комбинированный, усиленный, на стену или мачту (в комплекте)
Питание	12–24 В DC, Passive PoE (100–240 В AC 24 В DC адаптер в комплекте)
Максимальная потребляемая энергия	10 Вт
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0... 90% без конденсации
Мониторинг системы	Сервер SNMP v1/2c/3, Syslog, системные оповещения по электронной почте и SNMP-прерывание

Характеристики радиомодуля

Комплект поставки
