LigoWave LigoDLB ECHO 5D

Уличная точка доступа Wi-Fi диапазона 5 ГГц с широким программным функционалом — представляет ECHO 5, подсоединённый к фирменному параболическому отражателю. Устройство разработано для экономически эффективных соединений на больших расстояниях* (до 50 км). Заключено всё это во всепогодный корпус с удобным креплением, которое позволяет легко регулировать угол наклона устройства. Поддерживает технологию PoE.

* Про выбор радиоустройств линеек LigoDLB и LigoDLB ac по дальности связи читайте в нашей статье.

Программная часть построена на базе Linux. Удобна в использовании благодаря веб-интерфейсу и другим способам управления.

Особенности

• Диапазон частот 5150–5850 МГц
• Пакетная производительность до 80000 пакетов в секунду
• Пропускная способность до 170 Мбит/с реального трафика
• Высокая выходная мощность радиомодуля — до 29 дБм
• Многофункциональная операционная система
• Умный проприетарный поллинговый протокол iPoll 3 (полезен для сетей "Точка-Многоточка")
• Соответствует стандарту защиты IP67
• Отзывчивый графический пользовательский интерфейс на базе современной технологии HTML5
• Возможность установки на мачту или на стену

Новая операционная система

Новая ОС включает в себя все необходимые функции для сетей "Точка-Точка" и "Точка-Многоточка". Пользовательский интерфейс основан на технологии HTML5, что обеспечивает удобство и отзывчивость. Среди новых функций стоит отметить поддержку IPv6 в режимах bridge и router, протоколов обнаружения SSDP и Bonjour, гибкую систему ограничения скорости трафика и клиент SSTP. Новое поколение устройств (линейка LigoDLB) обладает обратной совместимостью с устройствами линейки APC фирмы Deliberant, в том числе в части использования проприетарного протокола iPoll — для работы просто обновите прошивку на устройствах до последней версии (7.xx).

Новая аппаратная платформа

Высокопроизводительный мощный процессор нового поколения обеспечивает скорость передачи данных до 170 Мбит/с, а обработки пакетов — до 80 000 пак/с. Поддержка узких каналов (ширина канала 5 и 10 МГц) гарантирует устойчивую работу в условиях зашумлённого эфира. Увеличенный объём ОЗУ повышает производительность при немалом количестве клиентов, а больший объём ПЗУ позволяет хранить запасной дополнительный образ прошивки для автоматического восстановления (например, при отключении электричества в процессе обновления прошивки).

iPoll 3 — улучшенный производительный протокол

iPoll 3 использует централизованную схему контроля, при которой базовая станция опрашивает всех подключённых клиентов (CPE) и обеспечивает сбалансированную передачу пакетов для голоса, видео и других данных. Опрос производится по интеллектуальному методу: передающие данные клиенты опрашиваются чаще, чем простаивающие.

Поддержка сценария hotspot
Начиная с версии 7.52 появилась возможность установить прошивку линейки Infinity на устройствах LigoDLB для использования их в качестве уличных хотспотов и других связанных с ними приложений. После обновления микропрограммы устройство DLB преобразуется в точку доступа для уличных хоспот-сетей и теряет функционал для PtP- и PtMP-соединений.

Преимущества Wi-Fi точки доступа:

• надежность и высокая скорость беспроводного соединения, в том числе в средах с высоким уровнем шумов;
• возможность работы как в режиме моста / маршрутизатора, так и в качестве повторителя беспроводного сигнала (последний вариант позволяет одновременно эксплуатировать устройство как рабочую станцию и Wi-Fi точку доступа);
• надежная защита корпуса устройства от влаги и других неблагоприятных погодных условий, позволяющая осуществлять эксплуатацию оборудования даже в самых суровых климатических условиях;
• уникальный форм-фактор, двойная поляризация антенны и спутниковый отражатель, обеспечивающий более высокое усиление и дальность беспроводного соединения;
• дружественный пользовательский интерфейс, позволяющий изменять многие настройки оборудования без последующей перезагрузки;
• поддержка проприетарного протокола iPoll 3, повышающего производительность;
• отказоустойчивость оборудования при обновлении программного обеспечения (ПО) (в случае возникновения сбоя при перепрошивке, устройство можно будет запустить, используя резервную копию ПО предыдущей версии);
• металлическая задняя часть корпуса позволяет существенно снизить уровень паразитного излучения;
• винт на корпусе устройства позволит удобно его заземлить.

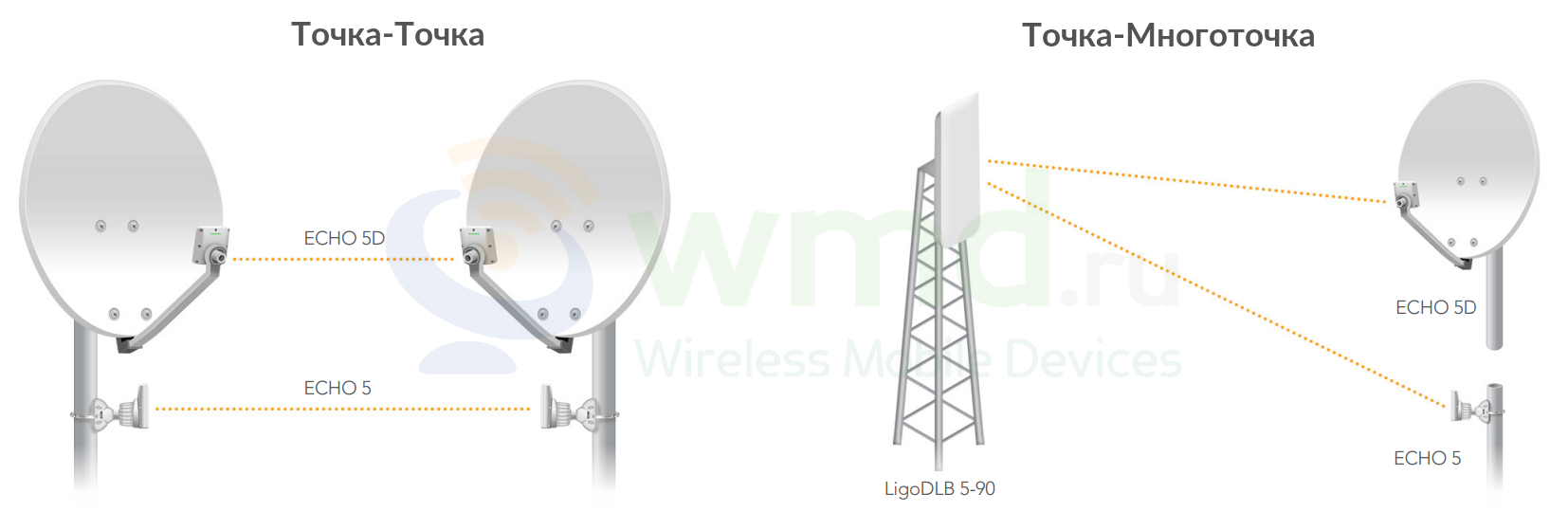

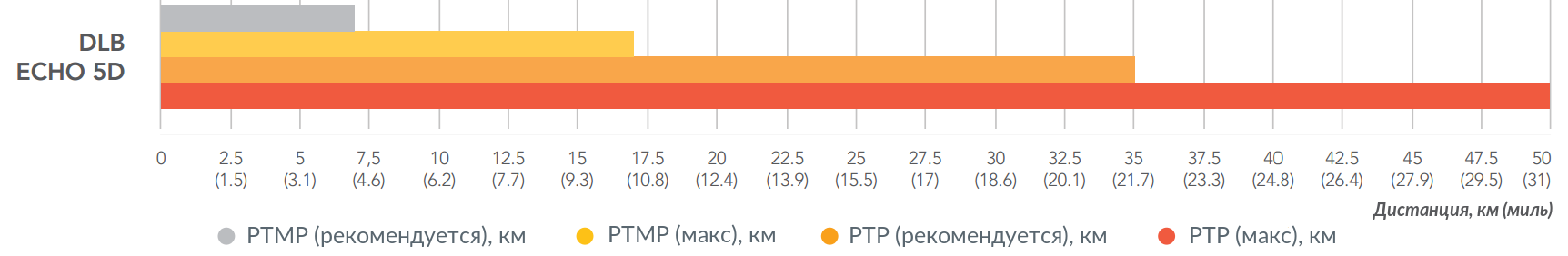

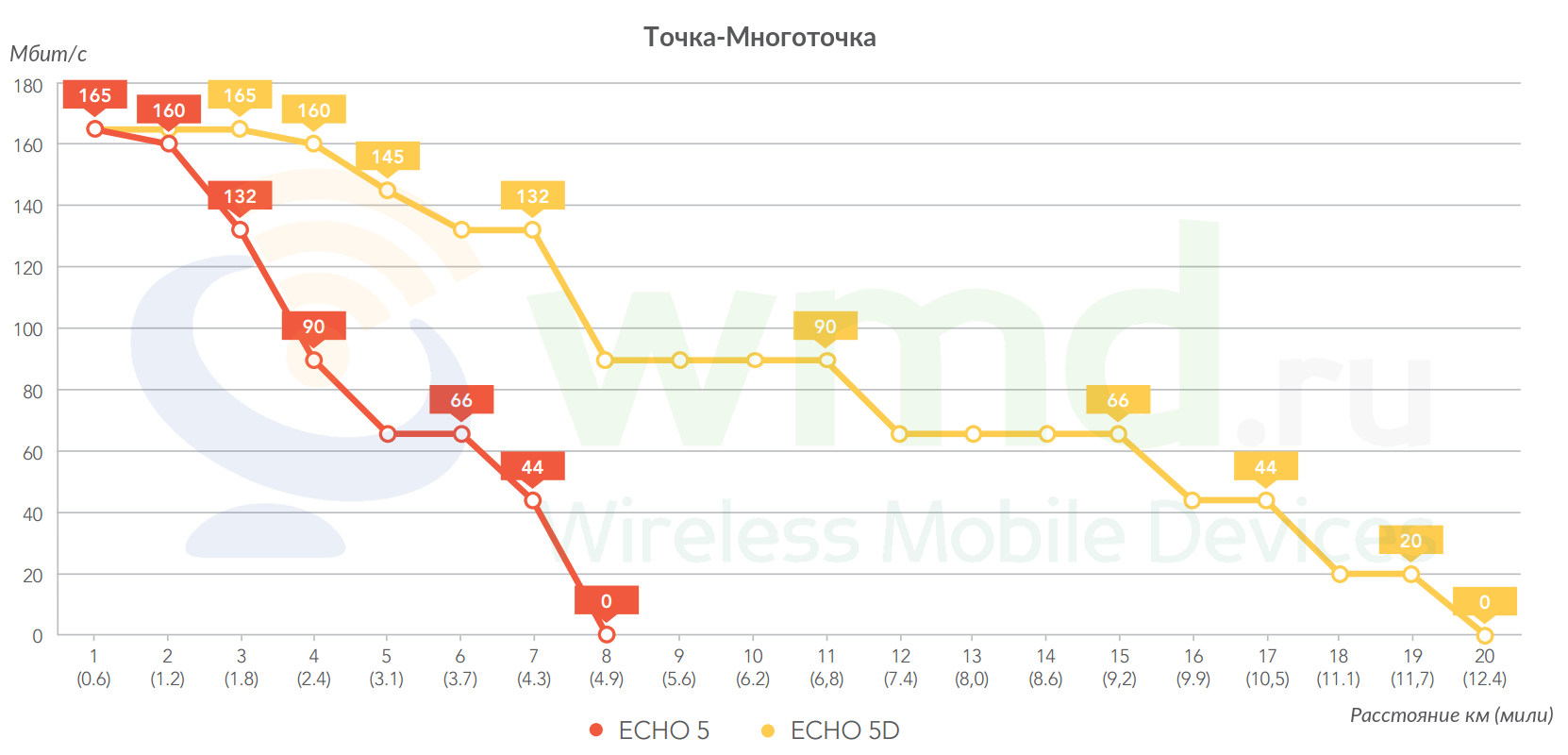

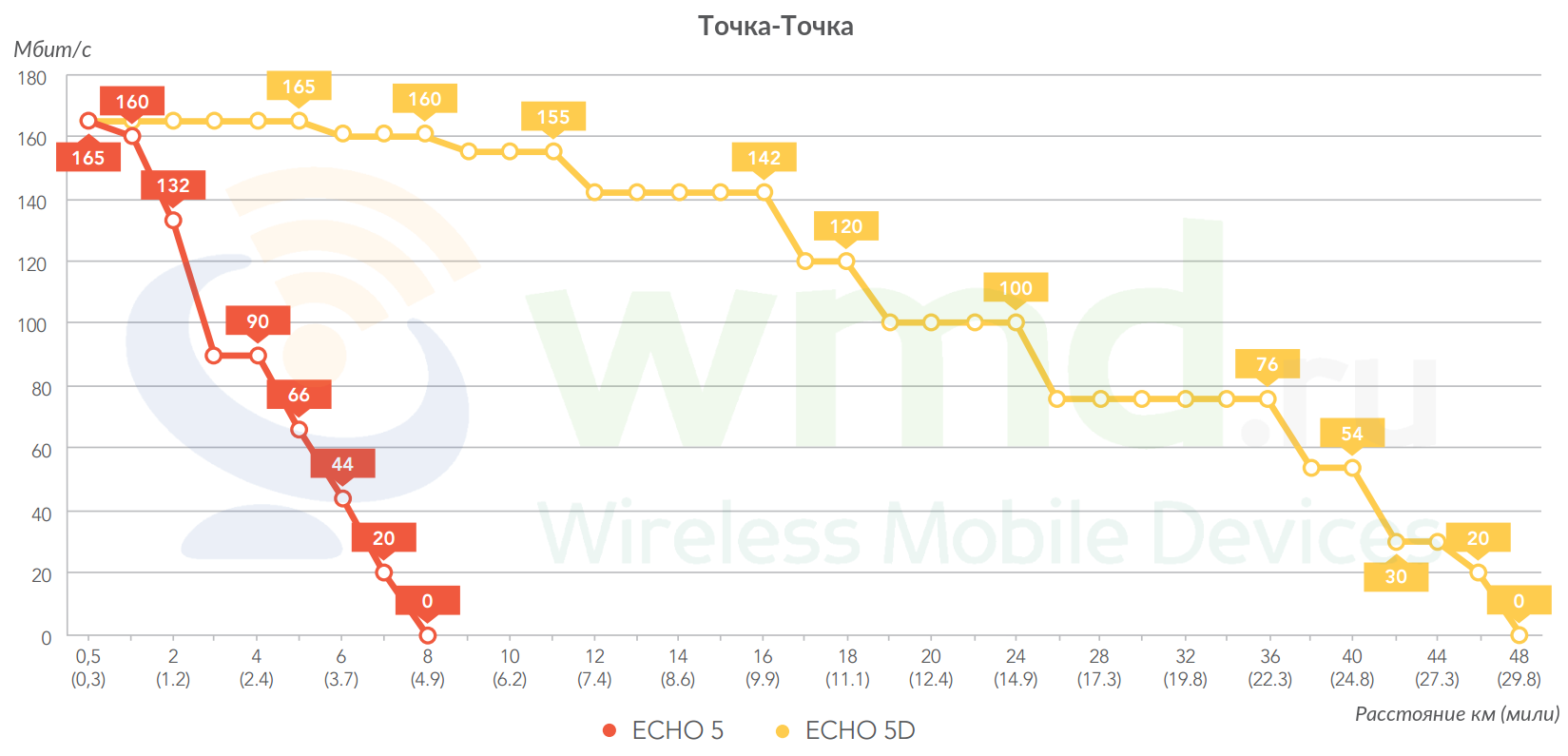

Рекомендации производителя по дальности применения

Технические характеристики

Стандарт Wi-Fi	802.11a/n или iPoll (проприетарный)
Поддержка MIMO	Да, 2х2
Модуляция	802.11a/n: OFDM (64QAM, 16QAM, QPSK, BPSK)
Процессор	Atheros AR9342 533 МГц
ОЗУ	64 МБ DDR2
ПЗУ	16 МБ SPI
Защита от перенапряжения	3 кВ линия-земля, 1 кВ линия-линия
Диапазон частот	Оптимальный: 5,150–5,850 ГГц Максимальный: 4,900–6,100 ГГц
Выходная мощность передатчика	До 20 дБм для РФ (до 29 дБм для других стран), возможна программная регулировка
Чувствительность приёмника	Варьируется от -97 до -75 дБм в зависимости от модуляции
Скорость передачи	802.11n: 300 / 270 / 240 / 180 / 120 / 90 / 60 / 30 Мбит/с 802.11a: 54 / 48 / 36 / 24 / 18 / 12 / 9 / 6 Мбит/с
Ширина канала	5, 10, 20, 40 МГц
Коррекция ошибок	FEC, Selective ARQ
Схема дуплекса	Временно́е разделение
Усиление антенны	27 дБи
Кросс-изоляция	30 дБи
КСВ
Поляризация	Двойная линейная
Угол излучения при 3 дБ	В вертикальной плоскости 6°, в горизонтальной плоскости 6° (для обеих поляризаций)
Разъём Ethernet	1x 10/100 Мбит/с Fast Ethernet (RJ-45)
Режим работы радиомодуля	Access point (auto WDS) Access point (iPoll 3) Station (ARP NAT) Station (WDS, iPoll 3)
Способы управления	Веб-интерфейс HTTP(S) Командная строка посредством SSH SNMP read Telnet
Беспроводные технологии	Интеллектуальный опрос клиентов, интеллектуальный автоматический выбор канала, адаптивный автоматический выбор модуляции, автоматический контроль мощности передатчика (ATPC)
Безопасность	WPA/WPA2 personal WPA/WPA2 enterprise фильтрация по MAC (WACL — Wireless Access Control List) Изоляция клиентов
Беспроводной QoS	4 очереди приоретизации для протокола iPoll 3
Режимы работы сети	Мост, маршрутизатор iPv4, маршрутизатор IPv6
Сетевые технологии	Маршрутизация с и без NAT, VLAN, Firewall*
Протоколы WAN	Статический IP, DHCP клиент, PPPoE клиент
Сервисы	DHCP сервер, SNMP сервер, NTP клиент, Router Advertisement Daemon, Ping Watchdog
Беспроводные инструменты	Поиск других точек доступа в эфире, Тест радиоканала, Юстировка антенны
Инструменты мониторинга	SNMP V1/2с/3 сервер, системный журнал (Syslog), системные уведомления и SNMP trap
Питание	12..24 В DC по технологии Passive PoE Блок питания (со встроенным PoE-инжектором) 24 В в комплекте На входе нужно 100–240 В AC Потребляемая мощность не более 4,5 Вт
Вес	3,18 кг
Диаметр мачты	30–60 мм (диаметры мачт для крепления устройств LigoWave)
Размер	90 х 70 х 90 мм
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0.. 90 % (без конденсата)

* Настройка Firewall возможна только через командную строку (подключение по SSH) посредством iptables.

Параметры передатчика

	Скорость передачи	Мощность передатчика (суммарная)	Чувствительность передатчика
802.11a	6 Мбит/с	29 дБм	-97 дБм
	9 Мбит/с	29 дБм	-97 дБм
	12 Мбит/с	29 дБм	-95 дБм
	18 Мбит/с	29 дБм	-93 дБм
	24 Мбит/с	29 дБм	-90 дБм
	36 Мбит/с	27дБм	-86 дБм
	48 Мбит/с	26 дБм	-82 дБм
	54 Мбит/с	25 дБм	-81 дБм
802.11n / Ipoll (20 МГц)	15 Мбит/с	29 дБм	-97 дБм
	30 Мбит/с	28 дБм	-95 дБм
	45 Мбит/с	28 дБм	-93 дБм
	60 Мбит/с	28 дБм	-88 дБм
	90 Мбит/с	27 дБм	-85 дБм
	120 Мбит/с	27 дБм	-81 дБм
	135 Мбит/с	25 дБм	-79 дБм
	150 Мбит/с	24 дБм	-77 дБм
802.11n / Ipoll (40 МГц)	30 Мбит/с	28 дБм	-94 дБм
	60 Мбит/с	28 дБм	-92 дБм
	90 Мбит/с	28 дБм	-89 дБм
	120 Мбит/с	28 дБм	-85 дБм
	180 Мбит/с	26 дБм	-82 дБм
	240 Мбит/с	26 дБм	-78 дБм
	270 Мбит/с	24 дБм	-77 дБм
	300 Мбит/с	23 дБм	-75 дБм

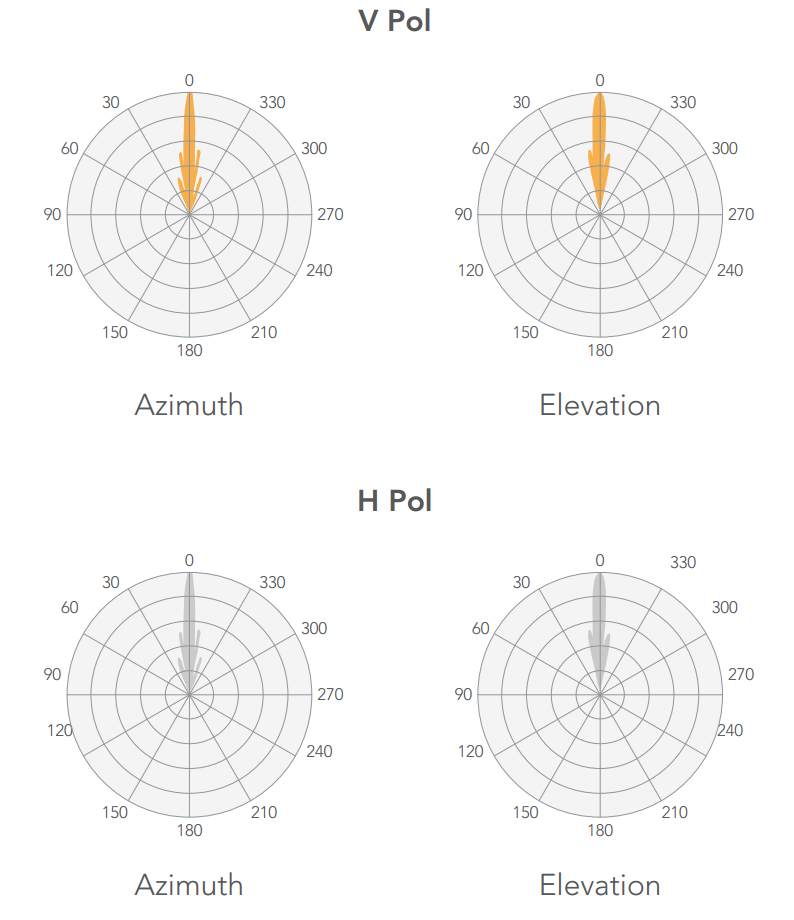

Диаграммы излучения LigoDLB ECHO 5D

Комплект поставки

Точка доступа	1 шт.
Отражатель	1 шт.
Хомут под 80 мм	2 шт.
Прямоугольная труба для крепления ECHO 5	1 шт.
Пластиковое крепление для ECHO 5	1 шт.
Металлическое крепление для отражателя	1 шт.
Пластиковое крепление для отражателя	1 шт.
Адаптер питания 24 В, 0,5 А	1 шт.
Кабель питания	1 шт.
Руководство по быстрой установке	1 шт.
