iPoll 3 для PtMP-сетей в селе

Дата: 25.04.2017

Покрыть Wi-Fi интернетом село? Реально! Клиент WMD.RU* — официального дистрибьютора LigoWave в России — организовал в посёлке Волоконовка Белгородской области сеть из 72 CPE-устройств LigoDLB 5-15, подключённых к базовой станции LigoDLB 5-90 со встроенной двухполяризационной секторной антенной 90° (18 дБи). Все сетевые устройства поддерживают проприетарный протокол iPoll 3 — инновационное решение по устранению перегрузок при передаче данных и помех соседнего кластера, создаваемых в беспроводных сетях PtMP («Точка-Многоточка»).

* Компания Linkfor — поставщик услуг беспроводного Интернета.

Замер пропускной способности всех подключённых 72 CPE составил 55-60 Мбит/с. Linkfor предлагает следующие планы: 8 Мбит/с для 10% своих абонентов, 6 Мбит/с — для 20% и 4 Мбит/с — для 70%.

Статистика
Версия прошивки	APCPE.QM-1.v7.54-DEVEL.17819
Режим	Точка доступа (iPoll 3)
Ширина канала	20 МГц
Число подключёных CPE-устройств	72 (LigoDLB 5-15)
Дальность действия CPE-устройств	10% - 2.5 - 3 км 50% - 3 - 4 км  40% - 4 - 5 км
Абонентская услуга	Доступ к сети Интернет

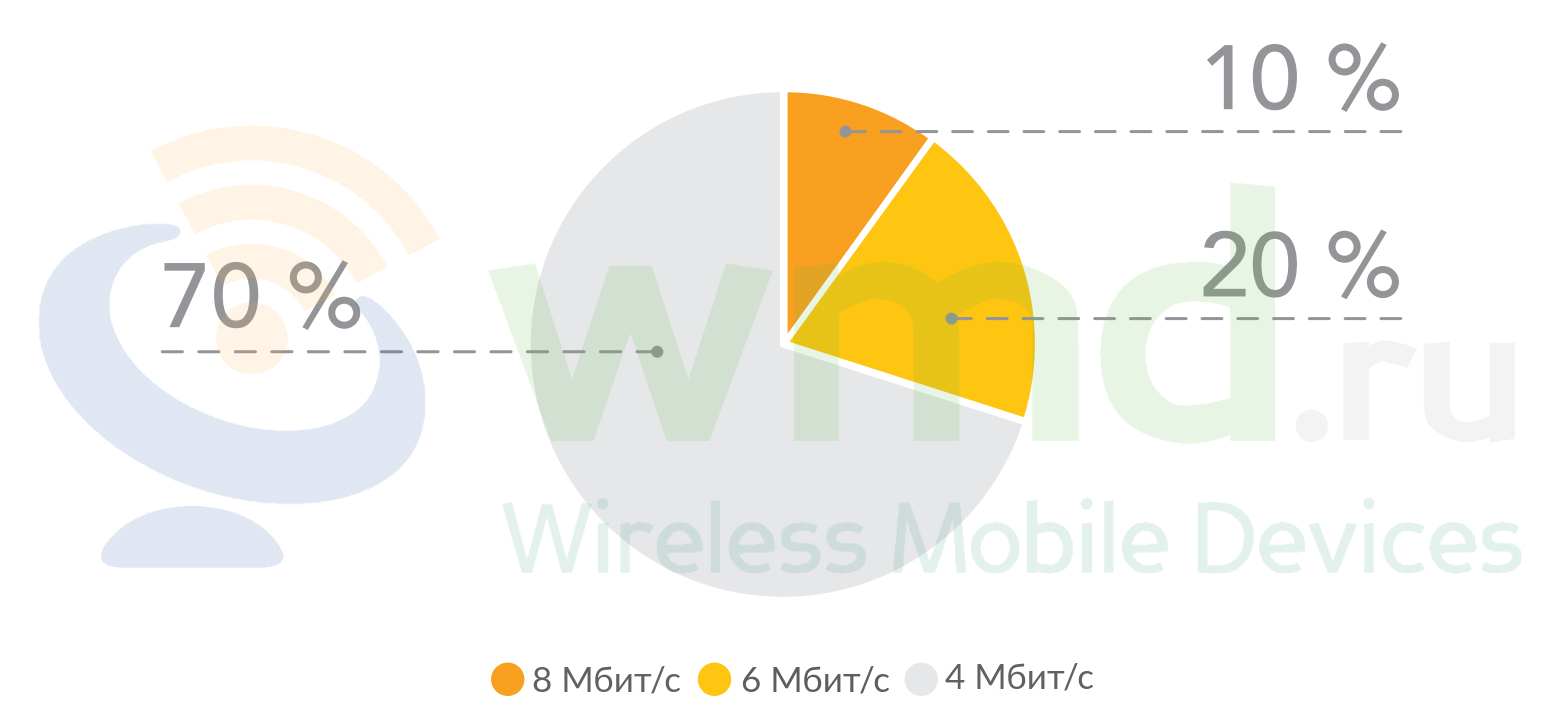

Распределение планов по скорости передачи данных между абонентами

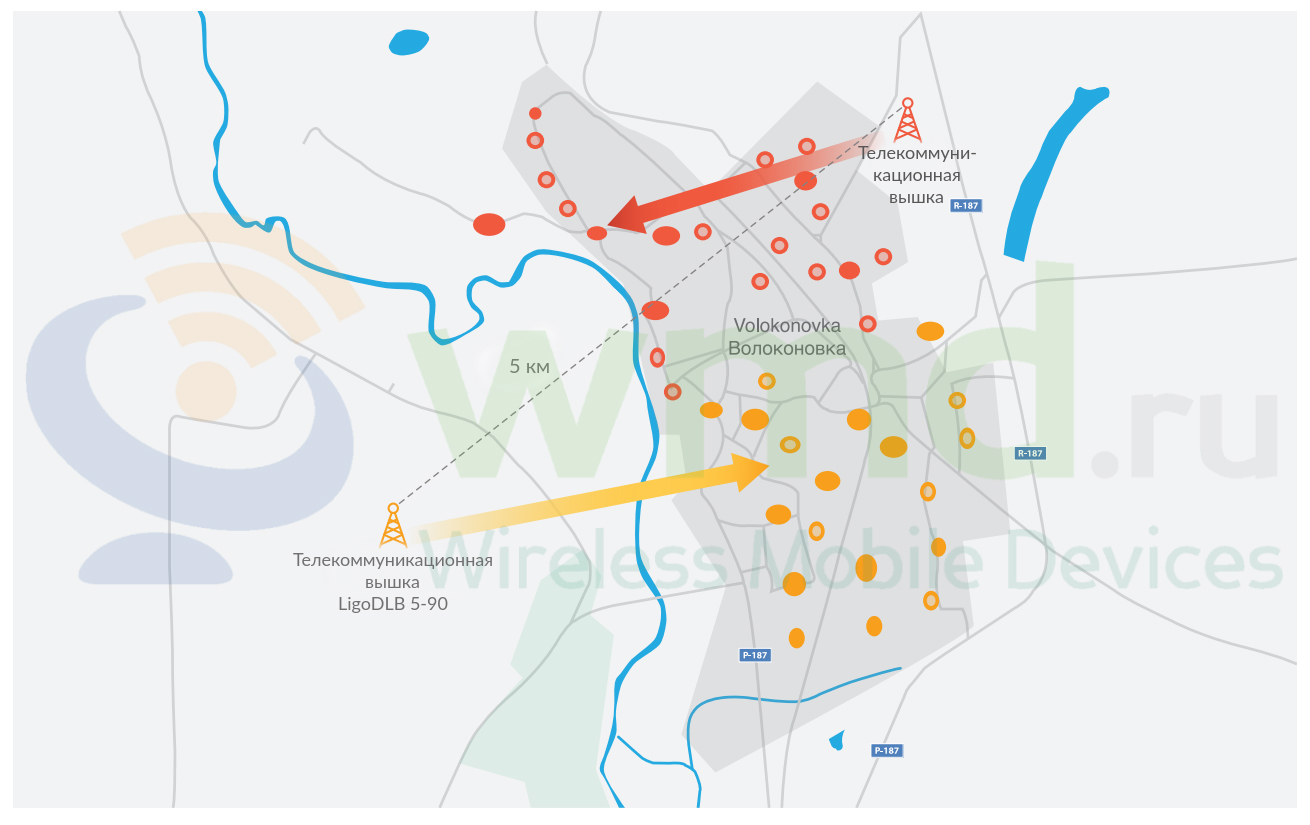

Карта зоны развёртывания

Уровень сигнала и скорость передачи данных CPE-устройств,
подключённых к базовой станции LigoDLB 5-90, в радиусе 5 км

Сигнал, дБм	-55 / -60	-60 / -65	-65 / -70
Процент CPE-устройств с этим сигналом	16%	60%	24%
Средняя скорость передачи (TX),  Мбит/с	115	115	86
Средняя скорость приёма (RX),  Мбит/с	130	104	104

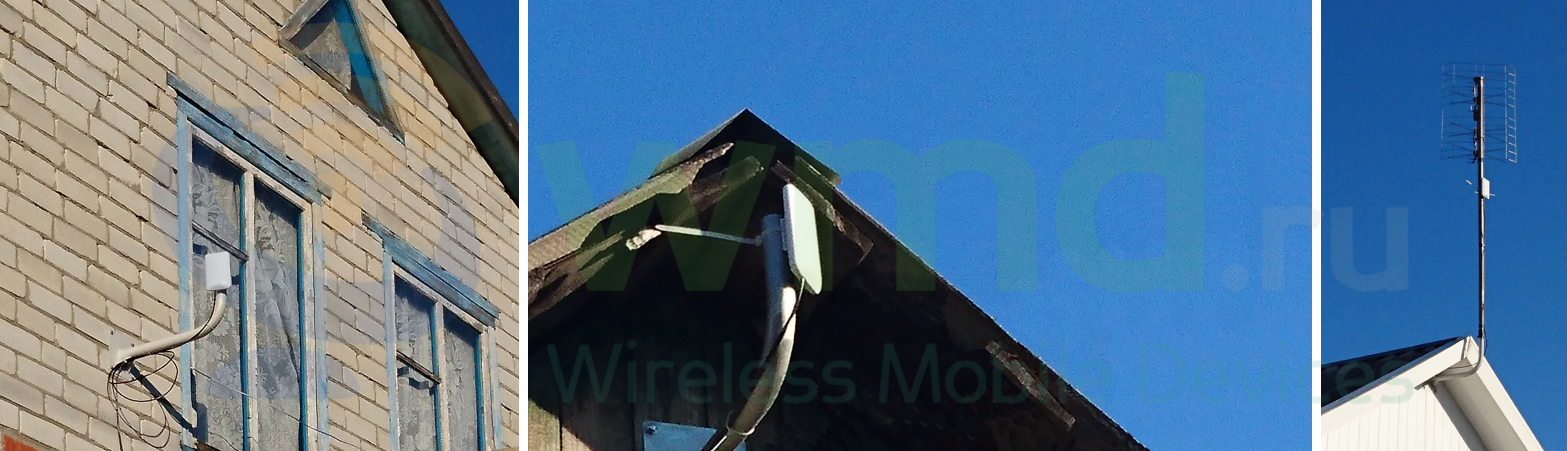

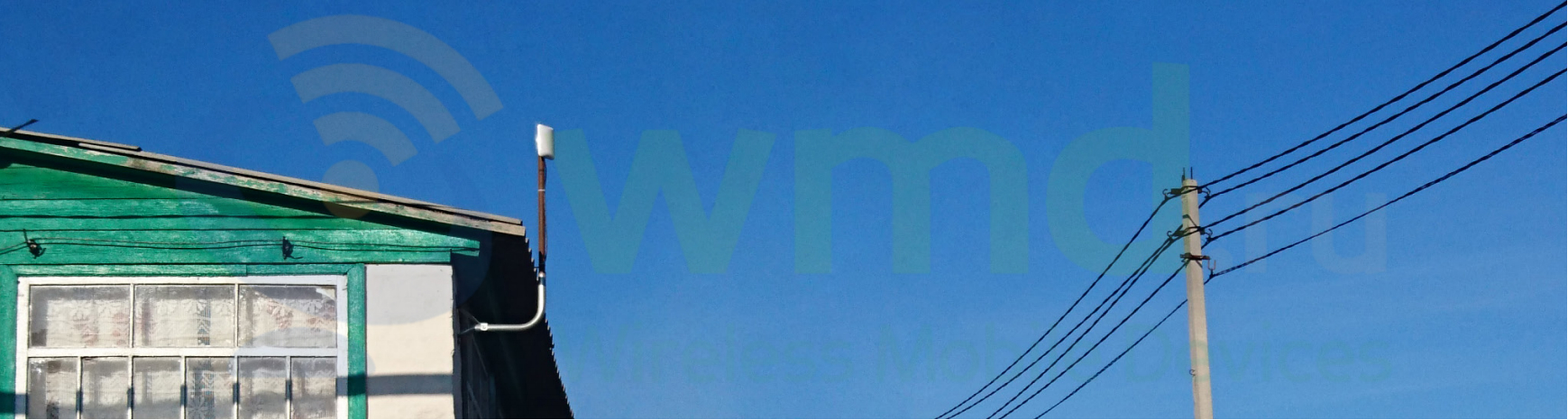

Таблица показывает, что 16% устройств попадают под категорию уровня сигнала: -55/-60 при скоростях Tx/Rx: 115/130 Мбит/с. Больше половины CPE достигло показателей: -60/-65, Tx/Rx: 115/104 Мбит/с. А 24% клиентских устройств: -65/-70 дБм, Tx/Rx: 86/104 Мбит/с. Уровень сигнала даже самых удалённых CPE находится в рамках допустимого диапазона благодаря использованию антенны с коэффициентом усиления 15 дБи.

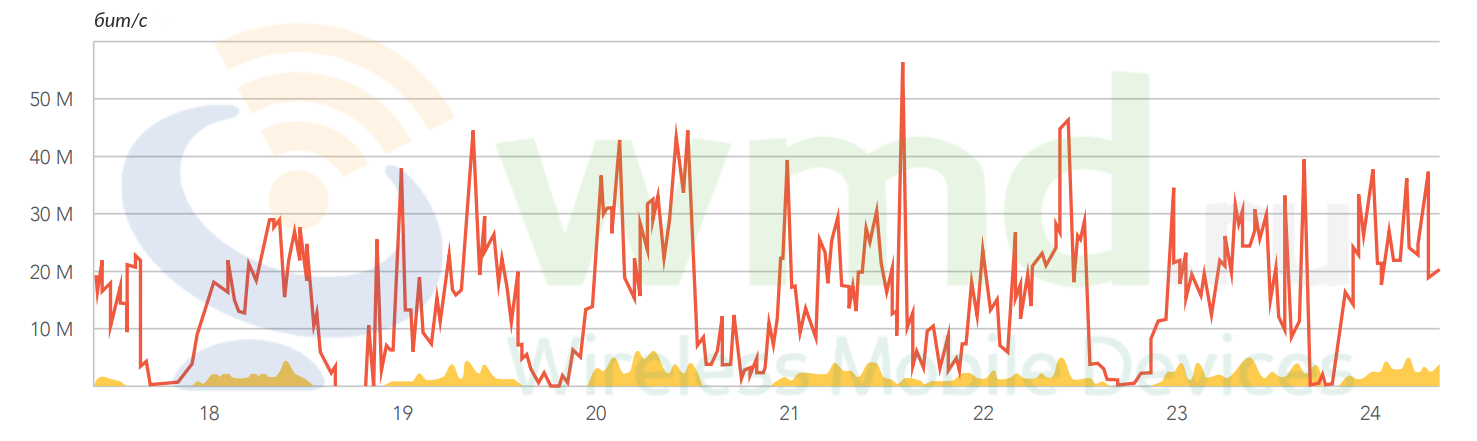

Недельный объём трафика (Mikrotik_Х86_Волоконовка_CS50)

•	Входящий	Текущий: 2.74 M	Средний: 1.31 M	Максимальный: 5.65 M
•	Исходящий	Текущий: 19.72 M	Средний: 15.21 M	Максимальный: 54.62 M
(в среднем за 30 минут)

Приведённый выше график представляет хронологическую диаграмму пропускной способности точки доступа с поддержкой более 70 CPE-устройств. Средний показатель в середине дня составляет около 15 Мбит/с. В вечернее время, когда активность абонента достигает своего пика, максимальная пропускная способность может доходить до 55 Мбит/с.

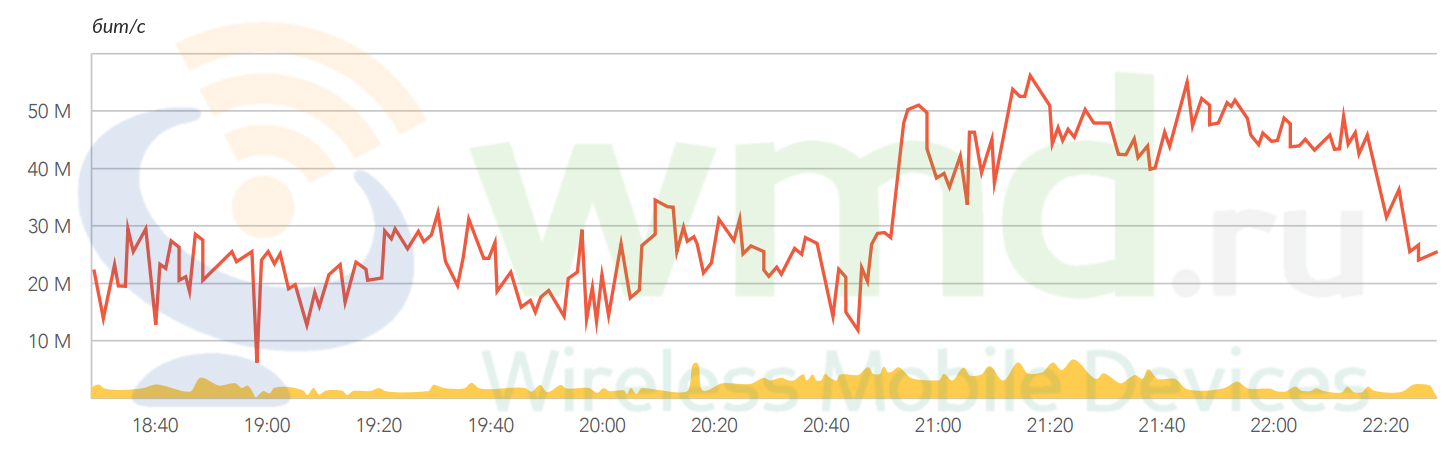

Почасовой объём трафика (Mikrotik_Х86_Волоконовка_CS50)

•	Входящий	Текущий: 1.61 M	Средний: 2.16 M	Максимальный: 5.92 M
•	Исходящий	Текущий: 21.36 M	Средний: 30.06 M	Максимальный: 53.18 M
(в среднем за 1 минуту)

Второй график отображает максимальную сетевую активность в вечерний период. Как правило, в асимметричных линках нисходящий канал занимает наибольшую часть беспроводной среды, в данном случае — 75%. Это трафик от точки доступа к CPE-устройствам. Пользователи, обычно, просматривают или загружают различный контент из Интернета. Скоростные тарифные планы для абонентов ограничивают скорость отдачи и загрузки. Отдача более лимитирована по сравнению с загрузкой — привычная практика при установке асимметричных каналов связи.

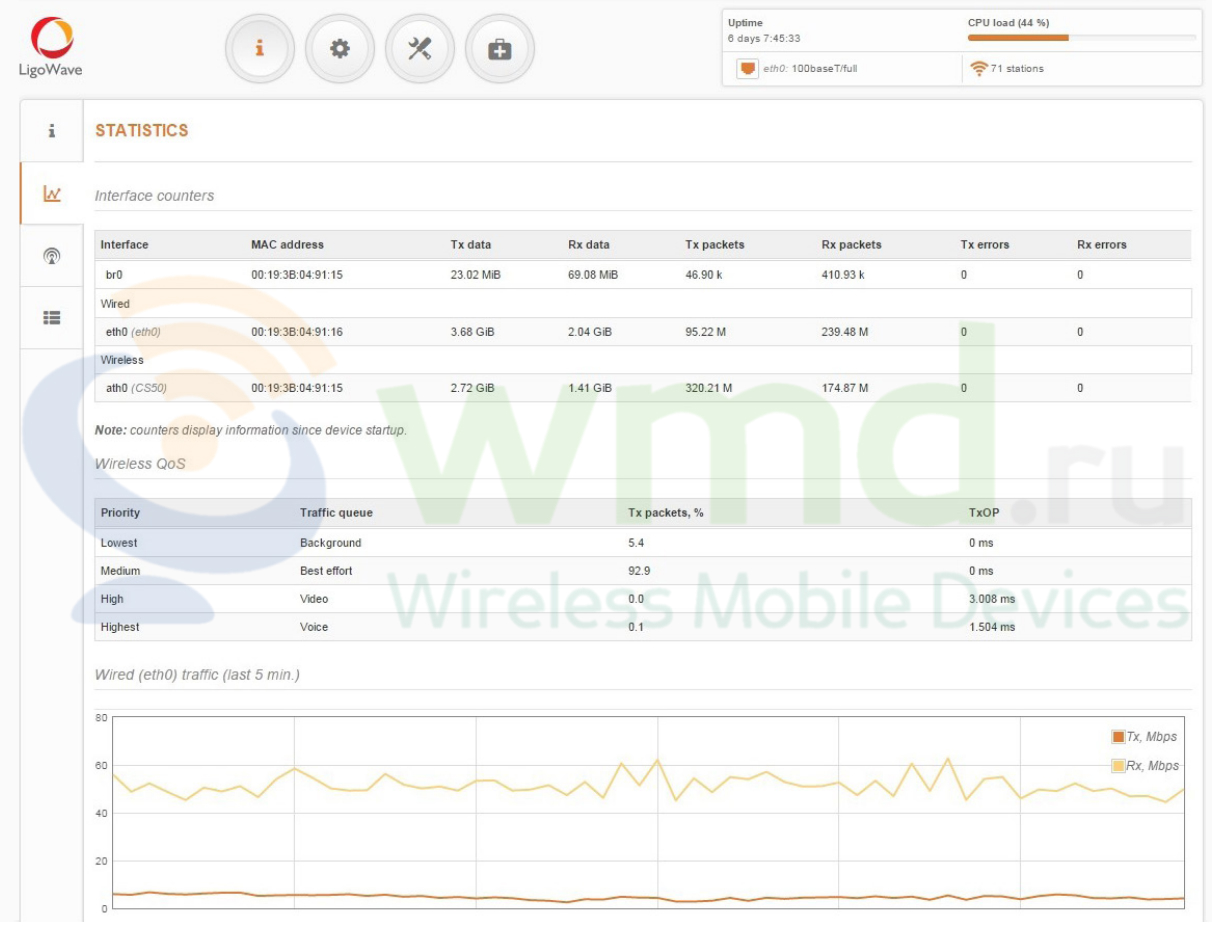

Это скриншот окна статистики точки доступа. Здесь администратор может просмотреть график пропускной способности в режиме реального времени. В момент выполнения скриншота совокупная пропускная способность составляла около 60 Мбит/с. Большая её часть получена на порту Ethernet от точки доступа к CPE. Даже при наличии нескольких активных станций, графический интерфейс пользователя сохранял быстродействие и надёжность.

Кол-во пакетов	Полученные пакеты	Потеря пакетов	Мин.	Средн.	Макс.
265	265	0%	5 мсек	22 мсек	88 мсек

Некоторые из абонентов — активные онлайн-геймеры. А малая задержка и стабильные показатели её колебаний весьма важны для предоставления надёжного доступа в Интернет и плавного игрового процесса. Потеря пакетов (0%), минимальные, средние и пиковые значения задержки, указанные в таблице выше, подтверждают, что устройства серии LigoDLB справляются с подобной задачей — даже при поддержке более 70 CPE, подключённых к точке доступа.

			Причины выбора LigoDLB:
			• Низкий джиттер и пинг, сохранение стабильной работы мощных точек доступа с высокой фактической пропускной способностью; • Двойной образ флеш-памяти практически исключает возможность повреждения прошивки; • Функция «Интеллектуальная ширина канала» позволяет переподключать все клиентские устройства сразу после изменения ширины канала базовой станции; • WNMS — удобная система управления беспроводной сетью.
			Александр Сучков,  Linkfor

Источник: www.ligowave.com
