LigoWave LigoDLB 5-20n

Высокопроизводительное, стабильное и эффективное клиентское устройство диапазона 5 ГГц. Технология MIMO 2х2, встроенная направленная антенна с двойной поляризацией и высоким усилением, многофункциональная оптимизированная операционная система, также позволяющая работать с устройствами более ранних стандартов 802.11.

Встроенная поддержка фирменного протокола iPoll 3 обеспечивает надёжную связь даже в густонаселённых районах (до 64-х устройств, подключённых к базовой станции).

Фирменная технология хранения резервного образа прошивки позволяет безопасно обновлять программное обеспечение устройства, не боясь отключения электроэнергии при этом процессе. В случае неудачного обновления прошивки устройство будет автоматически перезагружено с использованием резервной копии прошивки.

Корпус изготовлен из поликарбонатового пластика с УФ-ингибитором, что гарантирует долгосрочность наружного использования устройства под воздействием прямых солнечных лучей без риска поломки. LigoDLB 5-20n был протестирован на вибрацию, температуру, перепады, соль, туман и соответствие стандартам электрического перенапряжения, чтобы гарантировать высокий уровень надёжности устройства. Оснащён заземляющим наконечником и заземлённым PoE 24 В для профессионального монтажа и устойчивости к электрическим разрядам.

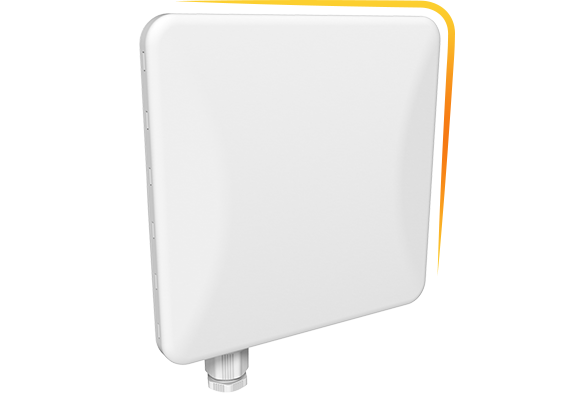

	Малый форм-фактор Корпус стал меньше и легче, но по-прежнему соответствует стандарту защиты IP-66. Компактность устройства и его упаковки позволяет снизить затраты на перевозку. А новая конструкция теперь лишена металлических деталей крепежа, что уменьшило вес и сделало точку доступа устойчивой к коррозии.

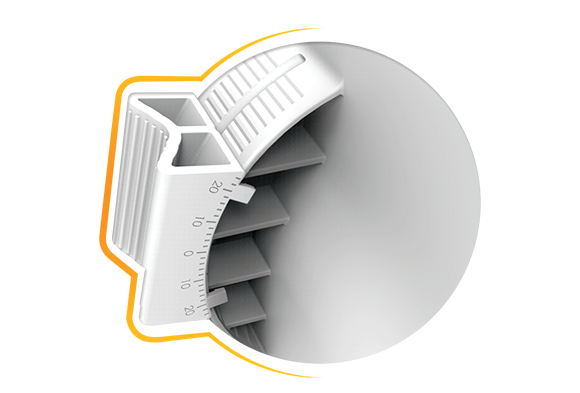

	Инновационное крепление Простой в сборке и установке регулируемый кронштейн состоит из двух легко стыкующихся частей, которые позволяют выровнять устройство при установке на мачту, направив его вверх или вниз. Для надёжной фиксации точки доступа, в комплект поставки включён металлический хомут. Конструкция сделана из более прочных материалов и дополнительно укреплена, что повышает устойчивость устройства при использовании в экстремальных климатических условиях.

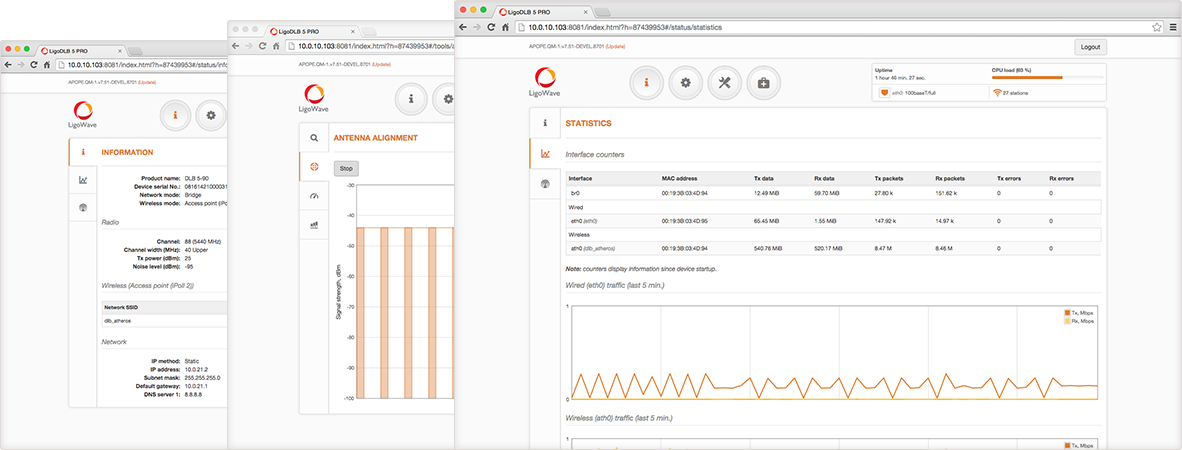

	Мощная ОС Операционная система включает в себя все функции, необходимый для построения сетей точка-многоточка. Отзывчивый пользовательский интерфейс, построенный на основе технологии HTML 5. Среди новых функций стоит отметить поддержку IPv6 в режимах bridge и router, протоколов обнаружения SSDP и Bonjour, гибкую систему ограничения скорости трафика и клиент SSTP. Новое поколение устройств (линейка LigoDLB) обладает обратной совместимостью с устройствами линейки APC фирмы Deliberant, в том числе в части использования проприетарного протокола iPoll — для работы просто обновите прошивку на устройствах (до версии 7.0 и выше).

Технические характеристики

Зона покрытия	До 10 км в режиме PTMP До 15 км в режиме PTP До 8 км в режиме PTP (при максимальной скорости)
Стандарт Wi-Fi	IEEE 802.11a/n и проприетарный протокол iPoll 3
MIMO	2x2
Радиочастотный диапазон	Оптимальный: 5,150–5,850 ГГц Максимальный: 4,900–6,100 ГГц
Выходная мощность передатчика	До 20 дБм для РФ (до 29 дБм для других стран)
Чувствительность приёмника	От -97 до -75 дБм в зависимости от модуляции
Ширина канала	5, 10, 20, 40 МГц
Модуляция	802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
Скорость передачи данных	802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с 802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
Коррекция ошибок	FEC, Selective ARQ
Схема дуплекса	TDD
Тип антенны	Встроенная, с двойной поляризацией, панельная, направленная
Усиление	20 дБи
Проводной интерфейс	10/100 Мбит/с Base-T, RJ45
Режимы работы	Точка доступа (автоматический WDS), точка доступа iPoll 3, клиент (WDS, iPoll 3), клиент (APR NAT)
Расширенная беспроводная функциональность	ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция, опрос клиентов по интеллектуальному методу
Беспроводная безопасность	WPA/WPA2 personal, WPA/WPA2 enterprise, WACL, изоляция пользователей
Беспроводной QoS	Приоритизация с 4 очередями на iPoll 3
Сетевые режимы	Мост, маршрутизатор iPv4, маршрутизатор IPv6
Сетевые функции	Маршрутизация с и без NAT, VLAN
Протоколы WAN	Статический IP, DHCP-клиент, PPPoE-клиент
Сервисы	DHCP-сервер, SNMP-сервер, клиент NTP, RADVD, Ping Watchdog
Управление	HTTP(S) веб-интерфейс, SSH, чтение SNMP, Telnet
Инструменты	Радиообследование объекта, тест канала, выравнивание антенны
Размеры	216 х 184 х 80 мм
Вес	413 г
Крепление	На мачту (входит в комплект поставки)
Питание	12–24 В DC Passive PoE (адаптер входит в комплект поставки)
Источник питания	100–240 В AC
Максимальная потребляемая энергия	4,5 Вт
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0.. 90% без конденсации
Мониторинг системы	SNMP v1/2c/3 сервер, Syslogs, системные оповещения на e-mail и SNMP trap
Поляризация	Двойная линейная
Кросс-поляризационная развязка	27 дБи
КСВН
Ширина луча в горизонтальной плоскости  при горизонтальной поляризации	16°
Ширина луча в горизонтальной плоскости  при вертикальной поляризации	16°
Ширина луча в вертикальной плоскости	16°

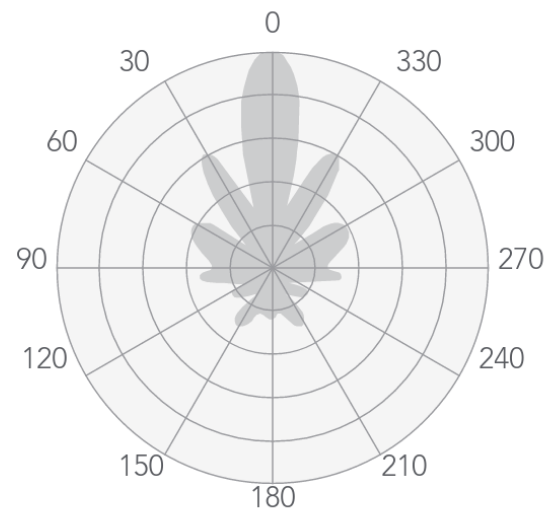

В горизонтальной плоскости при вертикальной поляризации

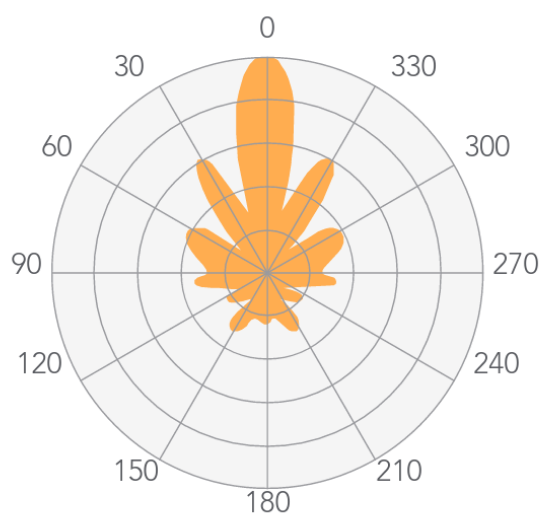

В вертикальной плоскости при вертикальной поляризации

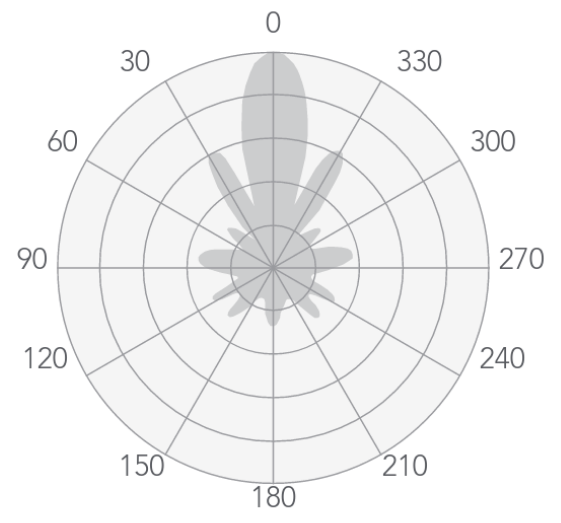

В горизонтальной плоскости при горизонтальной поляризации

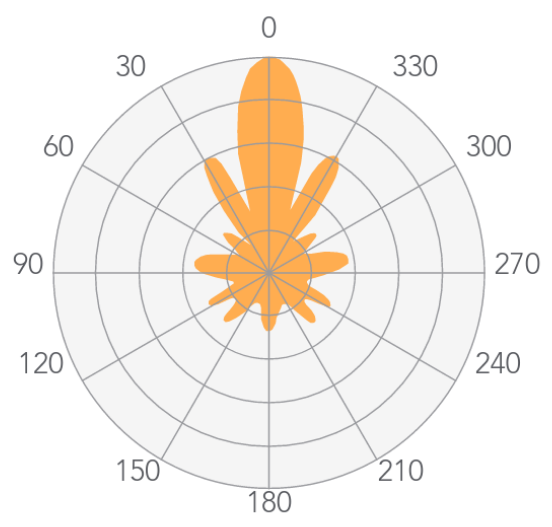

В вертикальной плоскости при горизонтальной поляризации

Характеристики радиомодуля

Комплект поставки
