Ubiquiti airFiber 5U

РЕЙТИНГ ПРОДУКТА:
(4.9 / 5)
напечатать
  • Фото #1 Ubiquiti airFiber 5U
  • Фото #2 Ubiquiti airFiber 5U
  • Фото #3 Ubiquiti airFiber 5U
  • Фото #4 Ubiquiti airFiber 5U
  • Фото #5 Ubiquiti airFiber 5U
  • Фото #6 Ubiquiti airFiber 5U
  • Фото #7 Ubiquiti airFiber 5U
  • Фото #8 Ubiquiti airFiber 5U
Показать все (27)
  • Артикул:619
  • Производитель:Ubiquiti
  • Гарантия:1 год(а)
  • Кол-во в 1 упаковке:1 шт
  • SKU вендора:AF-5U EU
РРС 5-6 ГГц, 1.2 Гбит/с, TDD/FDD, со встроенной антенной 23 дБи
Добавить к сравнению Сравнить товара →
Купить Ubiquiti airFiber 5U
цена со скидкой:
100 930 р.
цена включает НДС 20%
Доступно для заказа:
7 шт.
КОЛ-ВО:
В корзину
В наличии 7

Ожидаемая дата передачи в службу доставки 03 апреля (при условии наличия необходимого количества товара на складе). Подробнее о доставке и график отгрузок
Чтобы купить Ubiquiti airFiber 5U по выгодной цене, добавьте товар в корзину.

Описание Ubiquiti airFiber 5U

Ubiquiti airFiber 5U («воздушное волокно») – новая РРЛ от Ubiquiti Networks, созданная на основе разработок компании Motorola. airFiber 5U позволяет передавать данные с реальной пропускной способностью более 1 Гбит/с и пакетной производительностью свыше 1 миллиона пакетов в секунду. Максимальная дальность составляет более 100 км. airFiber предназначен для провайдеров любого уровня для высокоскоростного подключения в тех местах, где невозможно проложить оптику — пригородных крупных предприятий, коттеджных поселков, деревень и «частного сектора».

Преимущества

Простое обслуживание и установка airFiber 5U. Монтаж устройства возможен в любом месте в кратчайшие сроки и с минимальными затратами, что позволяет провести высокоскоростной Интернет даже в самые удаленные участки.

Развёртывание по принципу Plug and Play. Вы можете купить airFiber 5U и развернуть практически в любом месте, где есть прямая видимость. Кроме того, это устройство было разработано так, чтобы установка и настройка занимала минимальное время. Использование надежных крепежей в сочетании с динамическими индикаторами RSSI позволяет легко развернуть Ubiquiti airFiber 5U по уже привычному алгоритму. Встроенный GPS-приемник автоматически рассчитает положение и временные параметры в фоновом режиме, требуя минимального участия от человека.

Революционная производительность airFiber 5U. Устройство обеспечивает обеспечивает  более 1Гбит/сек и более 1 млн пакетов в секунду, что является настоящим прорывом в производительности.

Гибридный дуплекс (Hybrid Division Duplex — HDD). HDD сочетает преимущества обеих технологий — низкие задержки частотного дуплекса (FDD) и спектральная эффективность временного дуплекса (TDD).

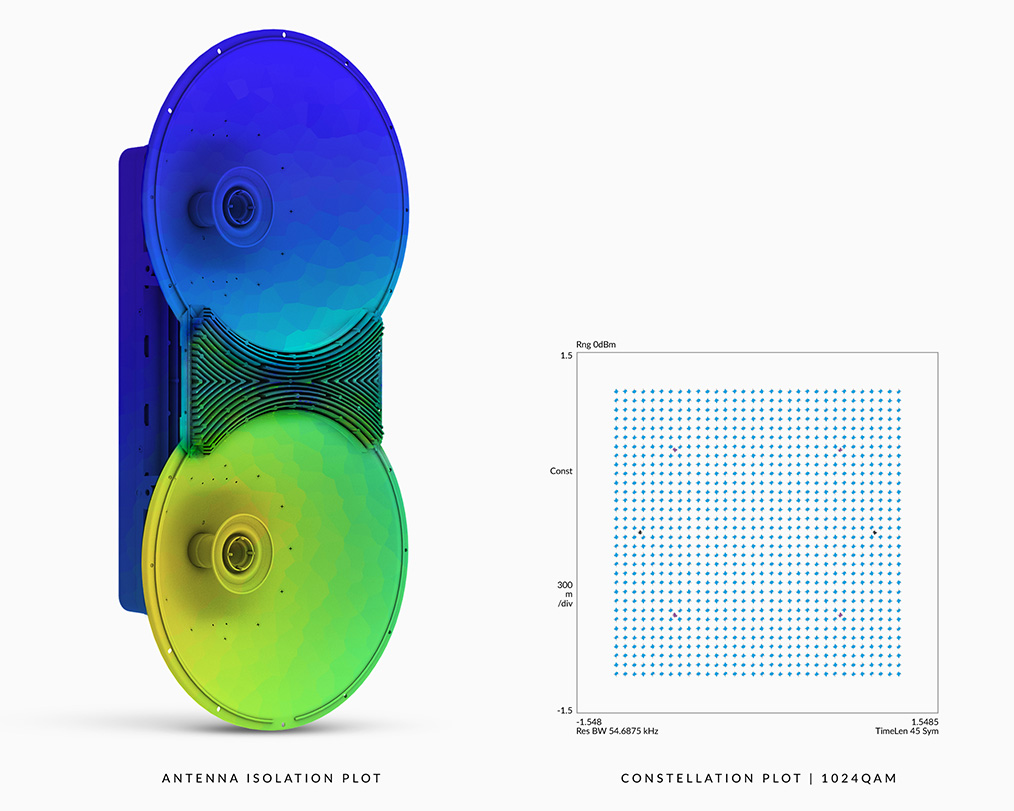

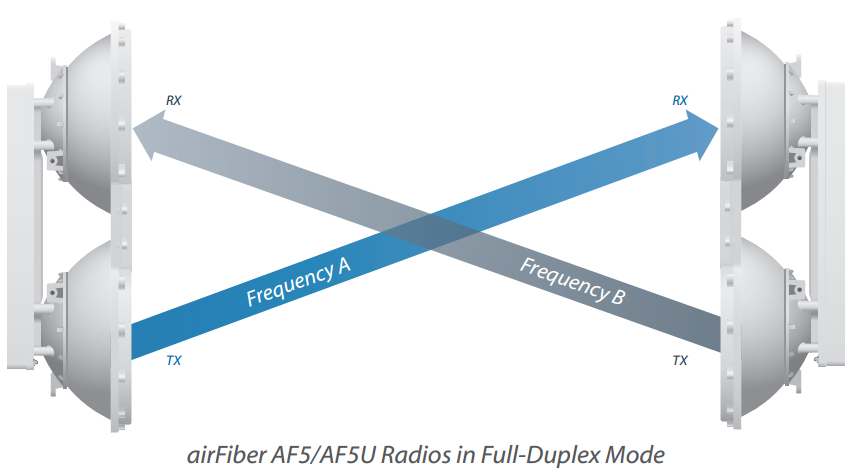

Усовершенствованная система антенн. Благодаря двойной независимой антенне 2x2 MIMO 5 ГГц с усиленным отражателем, Ubiquiti airFiber 5U может работать в режиме Half Duplex без потери скорости — одна антенна используется для приёма, а другая для передачи или в режиме Full Duplex, когда Uplink и Downlink передаются на разных частотах, что обеспечивает беспрецедентную скорость и эффективность использования спектра 5 ГГц даже в условиях интерференции из-за помех.

Передовой дизайн. airFiber 5U является результатом более ста лет опыта работы R&D компании Motorola, что позволило представить самое передовое из когда-либо созданных радио решение, работающее в диапазоне 5 ГГц. Система основана на гибкой и производительной архитектуре FPGA.

Технические характеристики

Диапазон рабочих частот 5725–6200 МГц
Габариты 938.4 x 468.4 x 281.4 мм
Вес 16 кг (учитывая набор монтажных креплений)
Максимальная потребляемая мощность 40 Вт
Источник питания 50 В, 1.2 А PoE GigE адаптер (идет в комплекте)
Метод питания Пассивное питание через Ethernet (PoE, 42–58 В, постоянный ток [DC])
Монтаж На мачту (необходимые крепления в комплекте)
Ветровая нагрузка 88 кг при 201 км/ч
Температура окружающей среды рабочая -40.. +55 °C
Индикаторы 12 светодиодов:
Соединение/активность порта данных
Скорость порта данных
Соединение/активность порта управления
Скорость порта управления
GPS-синхронизация
Master/Slave
Состояние соединения
Режим модуляции (от 0.25х до 4х, 6х, 8х, перегрузка)
Уровень сигнала текущей и парной станции (два двухразрядных светодиодных дисплея, калиброванных в дБм)
Интерфейсы Ubiquiti airFiber
Data Port (порт данных) 1х 10/100/1000 Ethernet Port
Configuration Port (порт управления) 1х 10/100 Ethernet Port
Auxiliary Port (вспомогательный порт) 1х RJ-12 Alignment Tone Port


Параметры радиоинтерфейса

Максимальная пропускная способность Более 1 Гбит/с
Максимальная дальность Около 100 км
Пакетная производительность Более 1 миллиона в секунду
Шифрование 128-Bit AES
Прямая коррекция ошибок 164/205
Циклический префикс 1/16 Фиксированный
Соотношение Uplink/Downlink (для режима TDD) Фиксировано 50%
Синхронизация пакетов Посредством GPS
Передатчик
ЭИИМ ~50 дБм (зависит от страны и частоты)
Точность поддержания частоты +/-2,5 миллионных долей без GPS-синхронизации
+/-0,2 миллионных долей с GPS-синхронизации
Ширина полосы пропускания канала 10/20/30/40/50 МГц (в режиме FDD используются два канала)
Модуляция 1024QAM MIMO
256QAM MIMO
64QAM MIMO
16QAM MIMO
QPSK MIMO
½ Rate QPSK xRT
¼ Rate QPSK xRT
Встроенная разделённая антенна
Усиление передающей антенны 23 дБи
Усиление принимающей антенны 23 дБи
Ширина диаграммы направленности
Соотношение вперед-назад 70 дБ
Поляризация Двойная наклонная поляризация
Взаимное подавление помех (Cross-Polarity) > 28 дБ

* xRT (xtreme Range Technology)  фирменная технология, использующая инновационную адаптивную многоканальную схему кодирования для улучшения производительности радиопередатчика, улучшая энергетический потенциал и использование спектра в линии связи  в то же время сохраняя соответствие нормативным требованиям. Результатом является возможность работы на расстояниях от 10 м и до более 100 км.

Чувствительность приёмника и скорость передачи данных

Скоростной режим

Модуляция Чувстви-
тельность при ширине канала 10 МГц
Чувстви-
тельность (20 МГц)
Чувстви-
тельность (40 МГц)
Чувстви-
тельность (50 МГц)
Пропуск-
ная способ-
ность FDD*
Пропуск-
ная способ-
ность TDD*
10x 1024QAM -64 дБм -61 дБм -59 дБм -58 дБм 1280 Мбит/с 640 Мбит/с
8x 256QAM -70 дБм -67 дБм -65 дБм -64 дБм 1024 Мбит/с 512 Мбит/с
64QAM -77 дБм -74 дБм -72 дБм -71 дБм 768 Мбит/с 384 Мбит/с
16QAM MIMO -84дБм -81 дБм -79 дБм -78 дБм 512 Мбит/с 256 Мбит/с
QPSK MIMO -90 дБм -87 дБм -85 дБм -84 дБм 256 Мбит/с 128 Мбит/с
½ Rate QPSK xRT -93 дБм -90 дБм -88 дБм -87 дБм 128 Мбит/с 64
Мбит/с
¼x ¼ Rate QPSK xRT -95 дБм -93 дБм -92 дБм -91 дБм 32
Мбит/с
16
Мбит/с

*FDD = 2 канала шириной по 50 МГц, TDD = 1 канал шириной 50 МГц

Рекомендуется планировать сигнал на 3–6 дБ выше границы чувствительности.

Мощность передатчика и поддерживаемая модуляция

Максимальная мощность передатчика
(дБм ЭИИМ)
Поддерживаемая модуляция
40 1024QAM (10x)
43 256QAM (8x)
45 64QAM (6x)
47 16QAM (4x)
50 QPSK (2x — ¼x)



Комплект поставки

Устройство 1 шт.
Комплект креплений на мачту 1 шт.
GPoE адаптер (50 В, 1.2 A) 1 шт.

Технические характеристики Ubiquiti airFiber 5U

  • Линейка
    Ubiquiti airFiber
  • Рабочая частота
    5 ГГц; 6 ГГц
  • Дуплекс
    TDD; FDD
  • Максимальная скорость
    1228 Мбит/с
  • Дальность
    100 км
  • Минимальная ширина канала
    10 МГц
  • Максимальная ширина канала
    50 МГц
  • Поддержка MIMO
    2x2
  • Тип антенны
    Встроенная
  • Выходная мощность
    27 дБм
  • GPS-синхронизация
    Да
  • Пакетная производительность
    1000 тыс пак/с
  • Количество портов Ethernet
    3
  • Скорость Ethernet
    1G
  • Питание по PoE
    Passive PoE 48 В; Passive PoE 54 В
  • Раздача PoE-питания
    Нет
  • Рабочая температура (от)
    -40 °C
  • Рабочая температура (до)
    +55 °C
  • Мощность передатчика для России
    20 дБм
