Ubiquiti airFiber 5X HD

Радиоустройство с высокой спектральной эффективностью и технологиями стойкости к помехам, обеспечивающее настоящую производительность более 1 Гбит/с.

	1+ Гбит/с пропускная способность		2+ миллиона пакетов в секунду
	4096 QAM модуляция		Проприетарная радиочастотная фильтрация



Особенности

• Радиоустройство операторского класса. В основе лежит специальный чип LTU собственной разработки.
• Широкий диапазон рабочих частот. От 4,8 ГГц до 6,2 ГГц.
• Ширина канала до 100 МГц. И выбор центральной частоты с шагом 1 МГц.
• Регулируемая мощность передачи. До +29 дБм.
• Регулируемый рабочий цикл. Поддерживаются асимметричные циклы приёма и передачи, выбор соотношения из вариантов 25%, 33%, 50%, 66.7%, 75%. Примечание: при использовании GPS-синхронизации соотношение DL/UL должно быть одинаково у всех синхронизируемых устройств вышки.
• Настраиваемая GPS-синхронизация. airFiber 5X HD позволяет легко сочетать радиоустройства на одной вышке и использовать частоты повторно — устройство поддерживает настройку длины кадра радиопередачи (2, 2,5, 4 и 5 мс) и тактирование совместимо со всеми иными синхронными системами. К примеру, кадр 5 мс позволяет осуществлять синхронизацию с устройствами airMAX.
• Приём и передача на разных частотах. Отличная гибкость для ухода от помех.
• Приём и передача с разной шириной канала. Более эффективное масштабирование емкости.
• Адаптивная модуляция до 4096 QAM.
• Два гигабитных порта Ethernet с резервированием PoE. Второй порт может использоваться для резервирования PoE-питания.
• Беспроводная настройка по Bluetooth. Через мобильное приложение UNMS.
• Система защиты юстировки антенны AlignLock. Предупреждает пользователя в случае отклонения юстировки из-за несанкционированного доступа, внешнего воздействия или повреждения ураганом.
• Резервное копирование прошивки для безопасной настройки. Создание резервных образов прошивки обеспечивает отказобезопасную настройку и повышает надёжность.
• Постоянный анализ спектра благодаря выделенному приёмнику. Анализ всего диапазона в реальном времени на "живых" радиоканалах без прерывания работы канала.
• Широкий диапазон напряжения, улучшенная защита от скачков. Поддерживается питание 18–54¹ В DC и присутствует повышенная защита от скачков напряжения.

¹ Зависит от длины кабеля Ethernet

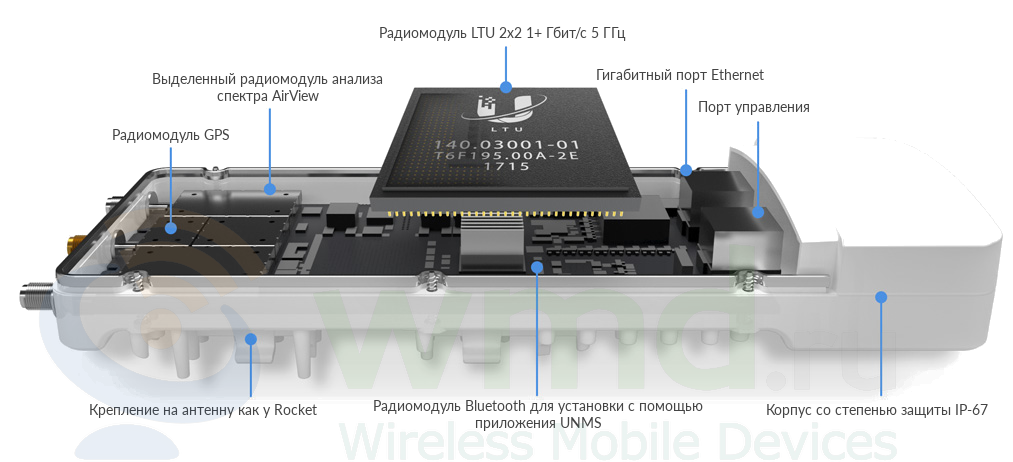

Аппаратная часть полностью специализирована для беспроводных провайдеров, вплоть до чипа ASIC

Ядро системы обработки передаваемых данных позволяет уйти от ограничений, присущих универсальным Wi-Fi чипам.

Меняющая правила игры технология LTU

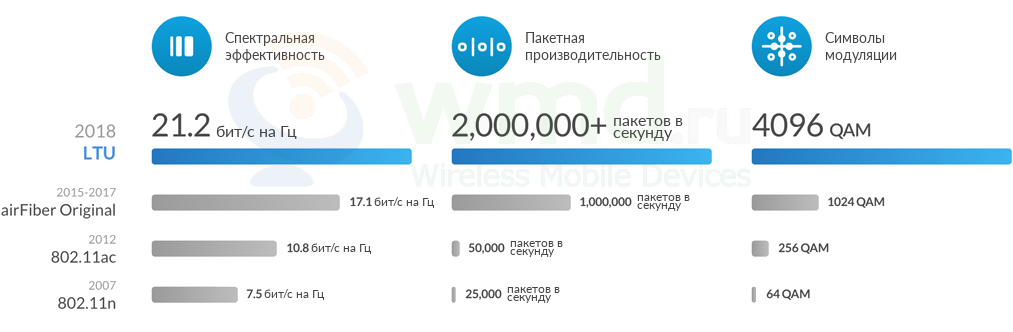

Сравнение спектральной эффективности 802.11n, 802.11ac, исходных airFiber и LTU по годам.

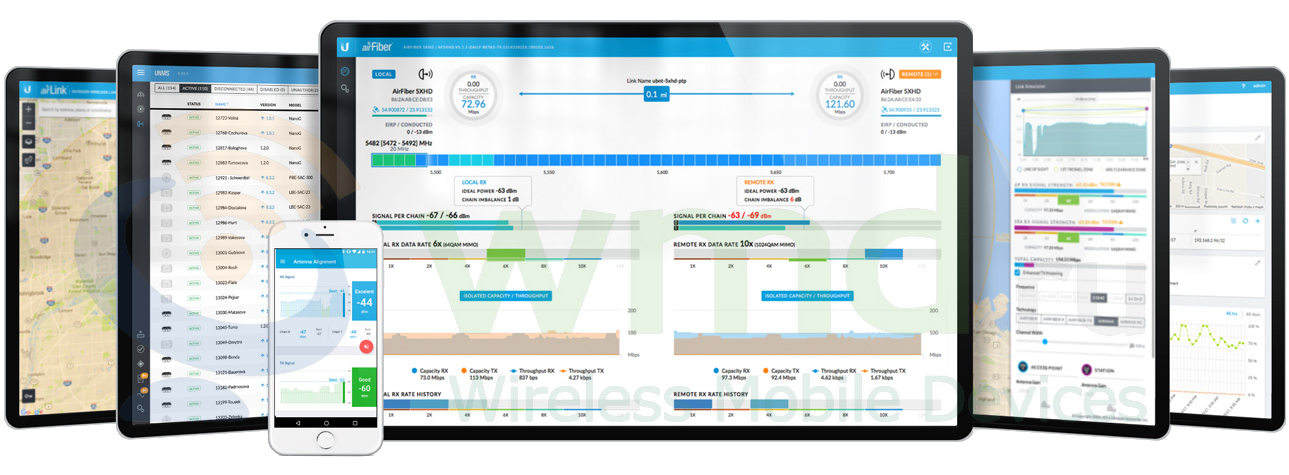

Ведущий в отрасли полный набор программного обеспечения

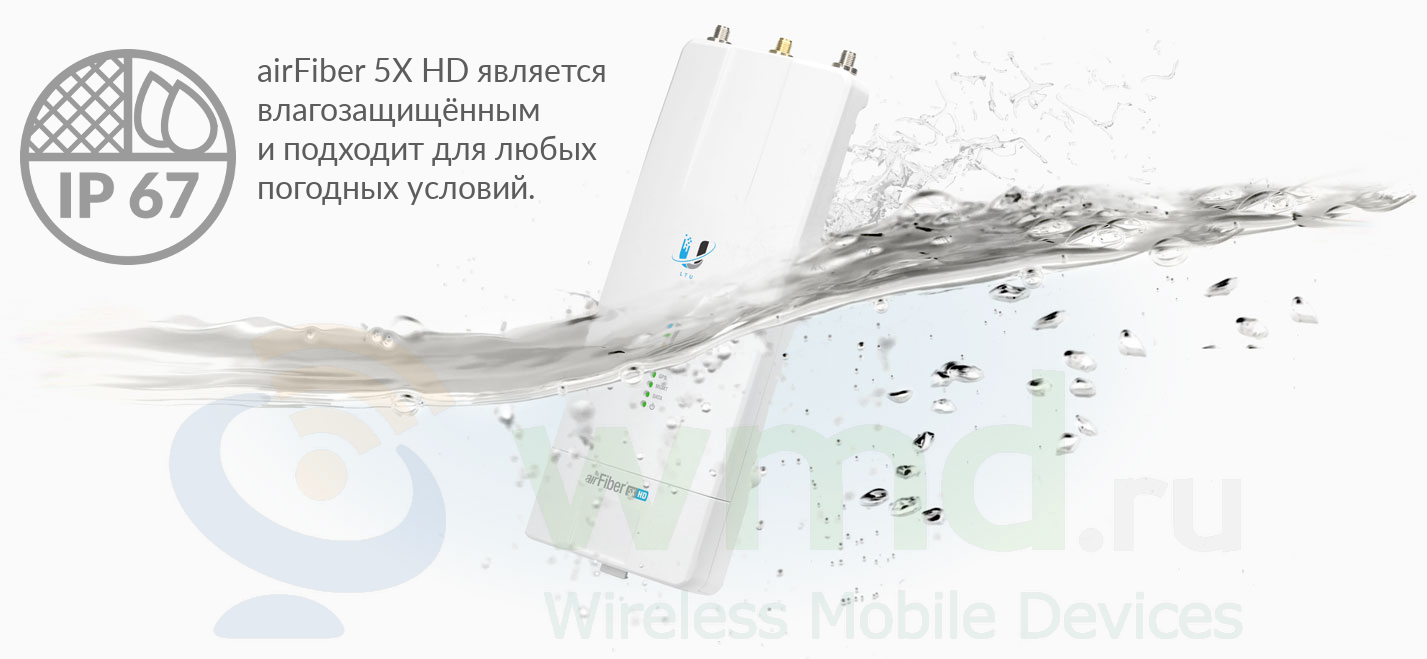

Стойкость IP67

Сравнение с airFiber 5X

	AF-5XHD	AF-5X
Защита IP67	✔	-
Антенна GPS	Внешняя, на магнитном основании	Внешняя, на магнитном основании
Максимальная пропускная способность	1+ Гбит/с	500+ Мбит/с
Максимальная пакетная производительность	2+ млн. пакетов в секунду	1+ млн. пакетов в секунду
Спектральная эффективность	21,2 бит/с на Гц	17,1 бит/с на Гц
Символы модуляции	4096 QAM	1024 QAM
Поддерживаемая ширина канала	10/20/30/40/50/60/80/100 МГц	10/20/30/40/50 МГц
Настройка в приложении UNMS через Bluetooth	✔	-



Совместимые антенны

Устройство рассчитано на совместное использование со следующими антеннами: AF‑5G23-S45, AF‑5G30‑S45, AF‑5G34‑S45. Также доступно применение airFiber 5X с антеннами Rocketdish 5G-30 и 5G-34 с помощью универсального крепления (в комплекте) или используя комплект airFiber Antenna Conversion Kit для перехода к наклонной 45° поляризации.

Технические характеристики

Габариты	224 x 82 x 48 мм
Вес	350 г
Антенный разъём	2x RP‑SMA, влагозащищённые (CH0, CH1) 1x SMA, влагозащищённый (GPS)
GPS-антенна	Внешняя, на магнитном основании
Источник питания	Гигабитный PoE-адаптер 24 В, 1 А (в комплекте)
Способ питания	Passive PoE (пины: 1, 2, 4, 5 (+); 7, 8, 3, 6 (-))
Максимальное энергопотребление	6–121 Вт
Поддерживаемый диапазон напряжения	18–542 В DC
Монтаж	Крепление для радиоустройства airFiber X (совместимость с креплением как у Rocket) Крепление на мачту для GPS-антенны (в комплекте)
Температура окружающей среды рабочая	-40.. +55 °C
Защита от атмосферных воздействий	IP673
Сетевой интерфейс
Порт данных	1х 10/100/1000 Мбит/с Ethernet
Порт управления	1х 10/100/1000 Мбит/с Ethernet
Bluetooth	v4.0
Системные параметры
Процессор	airFiber LTU IC
Максимальная пропускная способность	1,34 Гбит/с4
Максимальная дальность связи	100 км4
Пакетная производительность	Более 2 миллионов пакетов в секунду5
Задержка	1,5–3,5 мс6
Шифрование	AES-256
Операционная система	airFiber-airOS 8
Беспроводные режимы	Ведущий / Ведомый (Master / Slave)

¹ Зависит от режима работы и процесса загрузки прошивки.
² Полный диапазон зависит от длины кабеля Ethernet.
³ После установки комплекта защиты IP67 (входит в комплект поставки).
⁴ Значения пропускной способности и дальности связи могут отличаться в зависимости от условий окружающей среды.
⁵ Только режим аппаратного моста
⁶ На основе кадра 2 мс

Параметры радиомодуля

Радиочасть
Диапазон рабочих частот	4,8–6,2 ГГц
Максимальная выходная мощность	29 дБм
Точность частоты
Ширина канала	10/20/30/40/50/60/80/100 МГц (настраиваемая) Регулировка рабочего цикла приём/передача



Примерная максимальная мощность передатчика
Скоростной режим1	Модуляция	Максимальная мощность передатчика (дБм)
12х	4096 QAM MIMO	12–15
10x	1024 QAM MIMO	19–20
8x	256 QAM MIMO	21–22
6x	64 QAM MIMO	23–24
4x	16 QAM MIMO	29
2x	QPSK MIMO	29
1x	½ Rate QPSK xRT	29



Чувствительность приёмника
Скоростной режим	Модуляция	Чувствительность (дБм) при ширине канала (МГц)
		10 МГц	20	30	40	50	60	80	100
12х	4096 QAM MIMO	-56 дБм	-53	-51	-49	-47	-44	-42	-39
10x	1024 QAM MIMO	-66 дБм	-63	-61	-59	-57	-55	-53	-51
8x	256 QAM MIMO	-72 дБм	-69	-67	-65	-63	-61	-59	-57
6x	64 QAM MIMO	-78 дБм	-75	-73	-71	-69	-67	-65	-63
4x	16 QAM MIMO	-87 дБм	-81	-79	-77	-75	-73	-71	-69
2x	QPSK MIMO	-88 дБм	-85	-83	-82	-81	-80	-79	-78
1x	½ Rate QPSK xRT	-90 дБм	-87	-85	-84	-83	-82	-81	-80

¹ Подробнее в нашей статье "Скоростной режим (Yx) в устройствах airFiber".

Комплект поставки

Радиоустройство	1 шт.
Гигабитный адаптер питания PoE 24 В, 1 А (POE‑24V‑5X-HD1) с настенным кронштейном	1 шт.
Кабель питания	1 шт.
Внешняя GPS-антенна	1 шт.
Крепление для GPS-антенны	1 шт.
Универсальное крепление	1 шт.
Металлический хомут	1 шт.
Пластиковая стяжка	2 шт.
Защитная вставка IP67	1 шт.
Краткое руководство пользователя	1 шт.

¹ В случае использования иного источника питания и выхода радиоустройства из строя из-за сбоев питания, радиоустройство не будет принято на гарантийное обслуживание.
