Ubiquiti EdgePoint S16

Коммутатор второго уровня (линейки EdgeMAX) с некоторыми возможностями третьего. Специально разработан для решения проблемы низкого качества инсталляций провайдерского оборудования. Сочетает функции маршрутизации, доступные в устройствах EdgeMAX, с возможностями работы с оптическими сетями и раздачи питания.

Одной из особенностей устройства является FiberProtect (технология усиленной защиты волокон), которая значительно сокращает сбои, вызванные электростатическими разрядами, электромагнитные помехи, заметно повышает качество сигнала при передаче данных и объединяет несколько участков, построенных с помощью медного провода, в один оптический для создания подключений на большие расстояния.

Один такой компактный маршрутизатор отлично заменяет дорогой и беспорядочный шкаф, устраняя затраты на лишнее оборудование и обслуживание.

Прочный корпус отлично приспособлен для наружного использования, что позволяет ему выдерживать ветровые нагрузки, а также дождь и снег. При этом кабели питания и оптоволоконный кабель прокладываются в изоляционной трубке, которая надёжно крепится к специальному вводу устройства EdgePoint. При желании, изоляционную трубку можно поменять на свою собственную.

Агрегация второго уровня обеспечивает резервирование и повышенную производительность для наружных беспроводных связей.

Устройство EdgePoint S16 может быть запитано посредством 54 В DC через разъём Terminal Block (клеммная колодка) или по технологии PoE, а само способно раздавать 24 / 54 В Passive PoE для питания всех продуктов Ubiquiti, в том числе линейки airFiber и airMAX.

Интуитивный пользовательский интерфейс

EdgePoint обладает графическим пользовательским интерфейсом, разработанным для удобной настройки и управления. Доступный через сетевой порт и веб-браузер, он обеспечивает пользователя простым управлением с возможностью получать информацию о всех портах, наличии подключения, скорости и состоянии.

Настройка коммутации

EdgePoint S16 предлагает большой набор функций:

• MSTP/RSTP/STP
• VLAN, приватный VLAN, голосовой VLAN
• Агрегирование каналов
• DHCP Snooping, IGMP Snooping
• TACACS+, RADIUS, 802.1X, MAC фильтрация, ACL
• Статическая маршрутизация и на основе политик

Интерфейс командной строки

Данный интерфейс позволяет свободно и быстро выполнять конфигурацию устройства при помощи командной строки и пользоваться преимуществами конфигурации и мониторинга дополнительных функций для продвинутых пользователей. Интерфейс командной строки доступен через последовательный консольный порт, SSH и Telnet.

Конструкция

EdgePoint S16 имеет 16 портов RJ45 Ethernet и 2 порта SFP+.

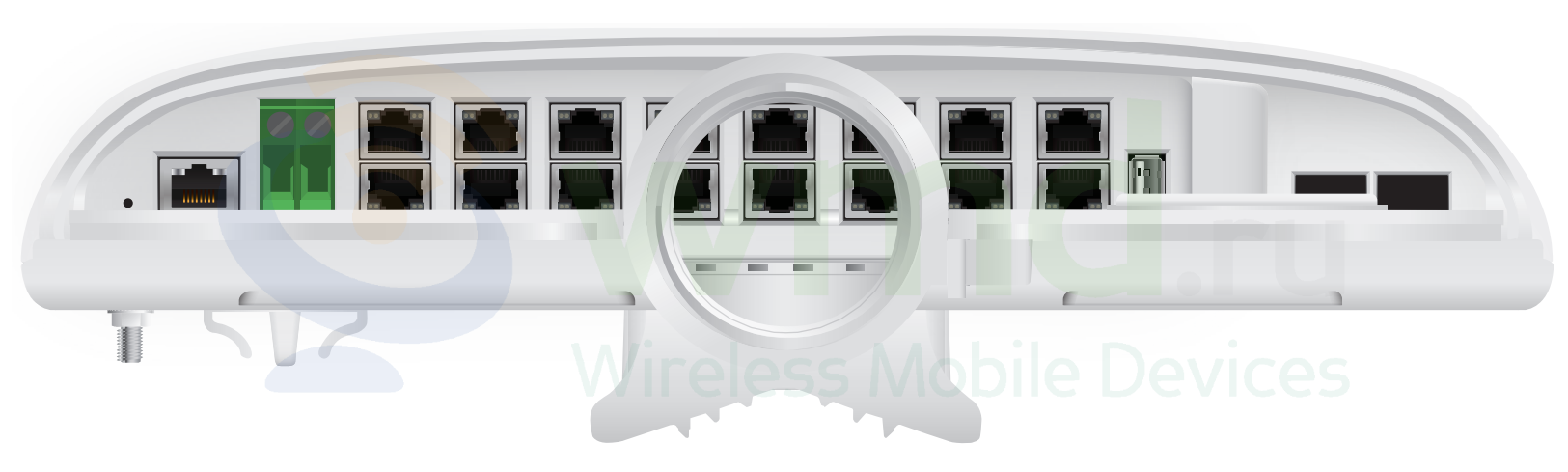

Нижняя панель

• Варианты входа питания

  • Клеммная колодка 54 В DC, 6 A
  • Два способа питания (через клемму или порт Ethernet)
• 1 консольный порт
• Порты данных

  • 16 портов RJ45
  • 2 порта SFP+

16 портов RJ45 с поддержкой PoE:

• Питание или раздача
  • 2 порта с двумя опциями: 54 В, 1,5 A Passive PoE Input или 54/24 В, 1,4 А Passive PoE Output

• Раздача PoE
  • 2 порта 54 В или 24 В, 1,4 A Passive PoE
  • 12 портов PoE+ или 24 В, 0,7 A Passive PoE

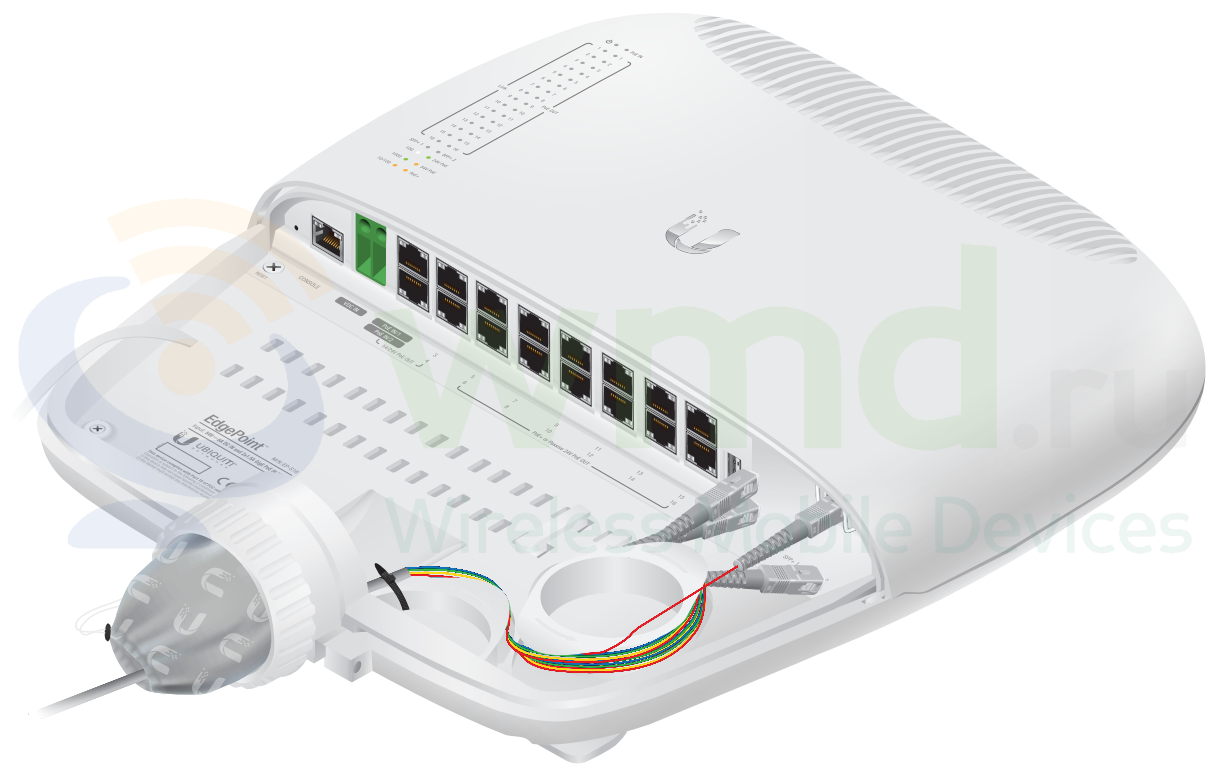

Защита кабеля

• Снятие напряжения оптоволоконных кабелей при помощи специального фиксатора
• Изоляционная трубка и возможность устанавливать собственную изоляцию (дополнительная изоляция не входит в комплект поставки)
• Прорези под кабельные стяжки (в комплект поставки стяжки не входят)

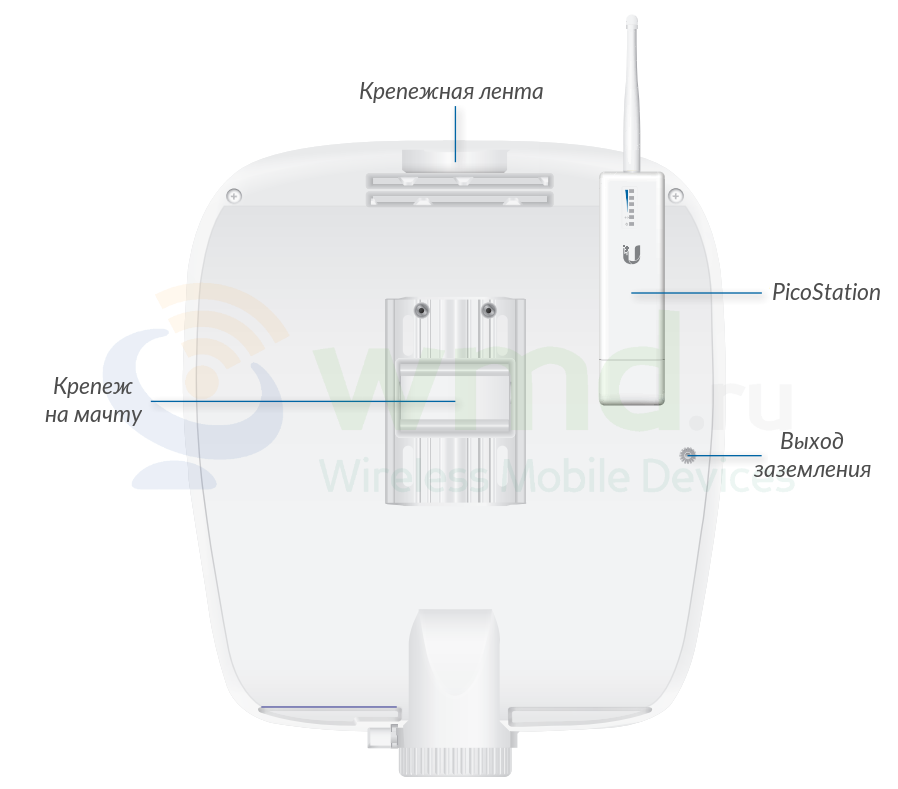

Задняя панель

• Крепёжная лента, облегчающая установку устройства
• Слот для подключения PicoStation M2 HP (не входит в комплект) для обеспечения беспроводного управления
• Монтаж на мачту (крепёж на стену также в комплекте)
• Выход заземления

Технические характеристики

Размеры	326,6 x 382,7 x 88,8 мм
Вес	3,4 кг
Максимальное энергопотребление	40 Вт (без учёта раздачи PoE)
Питание (вход)	1х клеммная колодка DC или 2х RJ45 (порты 1 и 2) (Защита от неправильной полярности только при клеммном питании; Диодная защита при любом способе питания)
Источник питания	Мин. 54 В / 0,8 A (без учёта раздачи PoE)
Входное напряжение	54 В DC, 6 A
Passive PoE (вход)	2х 54 В / 1,5 A, 4 пары (+1, 2, 4, 5; -3, 6, 7, 8) Passive PoE, порты 1 и 2 (не настраивайте порты 1 и 2 в режим раздачи питания, если вы используете его для питания самого EdgePoint)
Passive PoE (выход)	4х 54 В или 24 В / 1,4 A, 4 пары (+1, 2, 4, 5; -3, 6, 7, 8) Passive PoE, порты 1–4 12х 802.3af/at или 24 В / 0,7 A, 2 пары (+4, 5; -7, 8) Passive PoE, порты 5–16
Контроль питания	1х клеммная колодка DC, входная мощность 2х RJ45, порты 1 и 2, входная и выходная мощность 14х RJ45, порты 3–16, выходная мощность
Диапазон входного напряжения	42–56 В DC
Кнопка	Reset (сброс)
Светодиодные индикаторы	1–16 — Скорость/Соединение/Активность, PoE SFP — Скорость/Соединение/Активность
Порты Serial Console Порт данных	1х RJ45 Serial 16х 10/100/1000 Мбит/с RJ45 2х 1/10 гигабитный SFP+
Процессор	ARM Cortex-A9, 400 МГц
ОЗУ	256 МБ DDR3 RAM
Память	32 МБ
Крепление на мачту/стену	Да
Температура окружающей среды рабочая	-40.. +65 °C
Влажность	10.. 90 % без конденсата

Комплект поставки

Коммутатор	1 шт.
Пластина для крепления на стену	1 шт.
Металлический хомут	2 шт.
Изоляционная трубка	1 шт.
Кабельные стяжки	20 шт.
Шестигранный ключ S2	1 шт.
Винты для крепления на стену	4 шт.
Дюбели для крепления на стену	4 шт.
Болты Phillips	2 шт.
Адаптер Gigabit PoE (54 В, 1,5 А) с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Винты для крепления адаптера	2 шт.
Дюбели для крепления адаптера	2 шт.
Руководство по быстрой установке	1 шт.
