Ubiquiti LiteBeam 5AC Gen2

Ubiquiti Networks запускает следующее поколение CPE (Customer Premises Equipment — оконечное клиентское устройство) технологии airMAX – LiteBeam 5AC Gen2 с выделенным Wi-Fi управлением.

Улучшенная устойчивость к шуму

LiteBeam обладает высоким показателем усиления и излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.

Интегрированная конструкция

Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети. LiteBeam чрезвычайно универсален и экономически эффективен для развёртывания сетей.

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

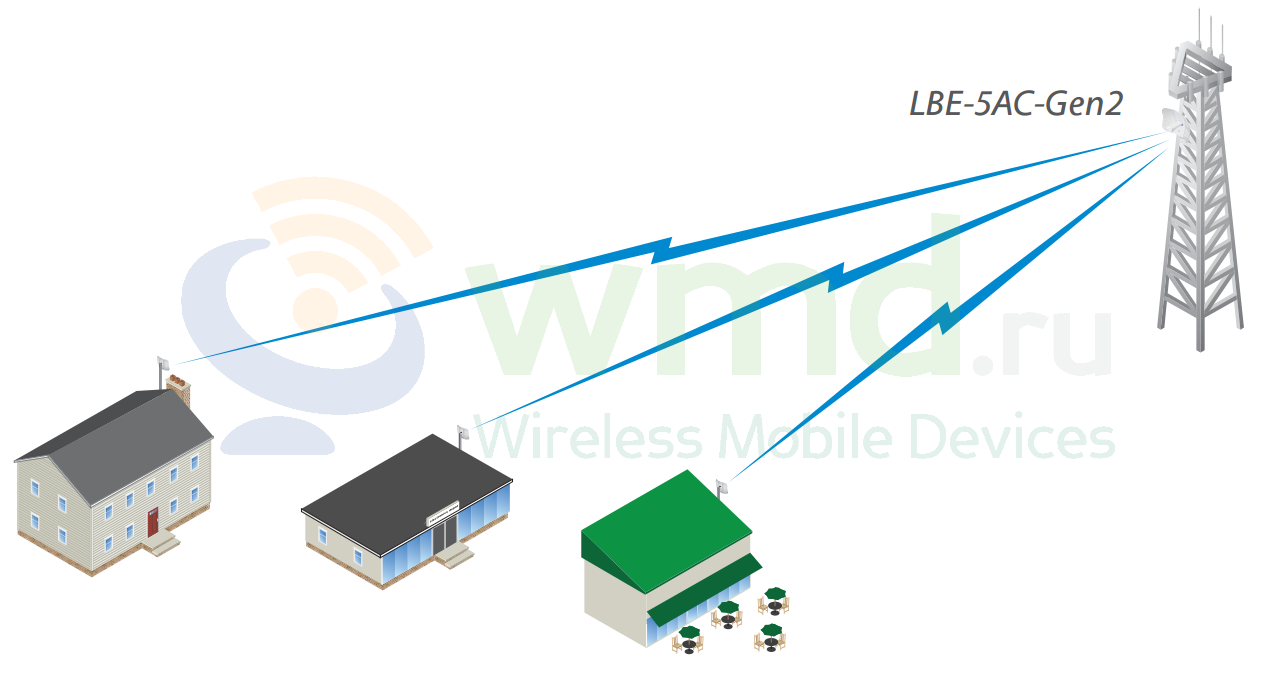

Пример использования

Программное обеспечение

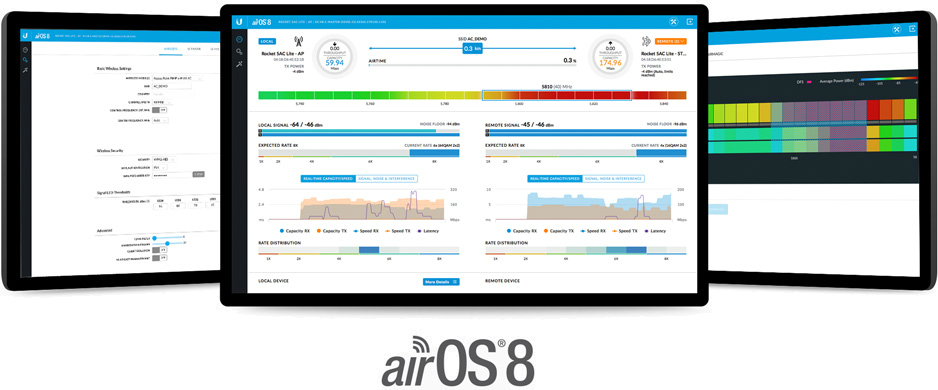

airOS версии 8 является революционной операционной системой для продуктов линейки airMAX ac.

Мощные функции для беспроводной связи

• Возможность совместимости с клиентами (режим Station) линейки airMAX M при работе в качестве точки доступа PtMP — режим Access Point PtMP airMAX Mixed Mode
• Поддержка протокола airMAX ac
• Специальный режим для радиомостов (PtP) большой дальности
• Настраиваемая ширина канала
  • PtP – 10/20/30/40/50/60/80 МГц
  • PtMP – 10/20/30/40 МГц
• Автоматический выбор канала
• Управление выходной мощностью: автоматическое/вручную
• Автоматическое определение дальности (расчёт по ACK)
• Мощнейшая безопасность WPA2

Повышение удобства использования

• Инструмент airMagic для выбора канала
• Переработанный пользовательский интерфейс
• Динамические изменения настроек
• Мгновенная проверка введённых значений
• Технология HTML5
• Оптимизация для мобильных устройств
• Подробные статистические показатели устройства
• Всесторонний набор диагностических средств, включая радиочастотную диагностику и анализатор спектра airView

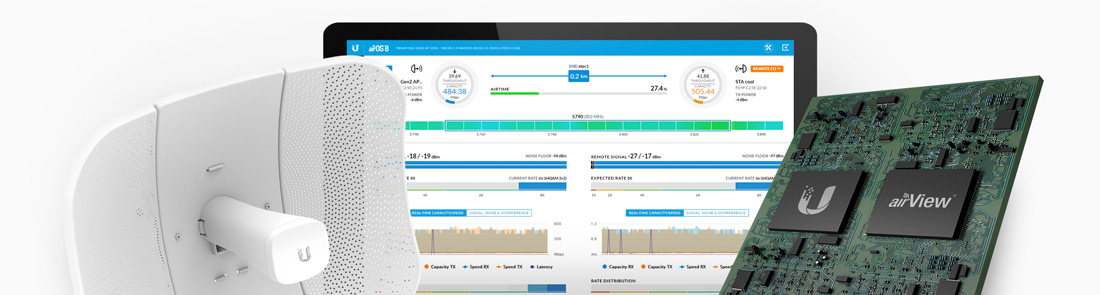

Непрерывный спектральный анализ

Устройство LiteBeam обладает дополнительным радиомодулем для технологии airView, которая позволяет вести постоянный анализ состояния радиосреды без разрыва основного соединения.

Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контроллером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехоустойчивость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.

• Интеллектуальный QoS. Потоковой передаче голоса и видео назначается повышенный приоритет.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Дальность действия. Позволяет организовывать высокоскоростные соединения операторского класса на большом расстоянии.

На сектор airMAX ac могут быть подключены до 100 клиентов; показаны 4 клиента для иллюстрации общего принципа.

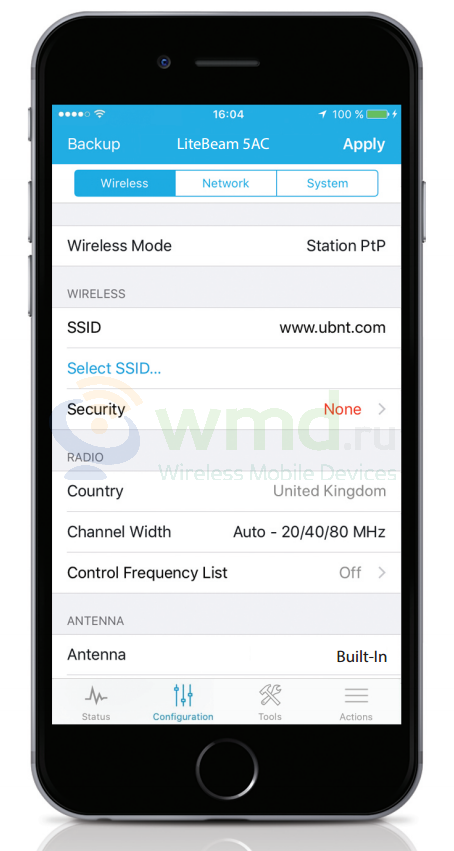

Приложение UMobile

Благодаря дополнительному Wi-Fi модулю 2,4 ГГц для управления, вы можете мгновенно получить доступ к интерфейсу конфигурации airOS через фирменное мобильное приложение UMobile (доступно в App Store и Google Play). Приложение позволяет выполнять настройку и управление LiteBeam 5AC Gen2, а также предлагает различные варианты конфигурации сразу при подключении или входе.

• Статус. Проверьте информацию о статусе подключения или базовые функциональные настройки устройства.
• Конфигурирование. Изменение и обновление существующих настроек.
• Инструменты. Доступ к инструмента первоначальной установки и настройки устройства.
• Действия. Откат и обновление конфигураций, загрузка новой прошивки, перезагрузка, сброс к заводским настройкам, доступ к пользовательскому интерфейсу airOS через веб-браузер или разъединение связи с точкой доступа.

Конструкция

Гибкая регулировка

LiteBeam 5AC Gen2 имеет систему с двумя креплениями, что обеспечивает гибкость регулировки по обеим осям для универсальных вариантов монтажа. В сочетании со встроенным пузырьковым уровнем, монтажная система позволяет быстро и легко выровнять устройство.

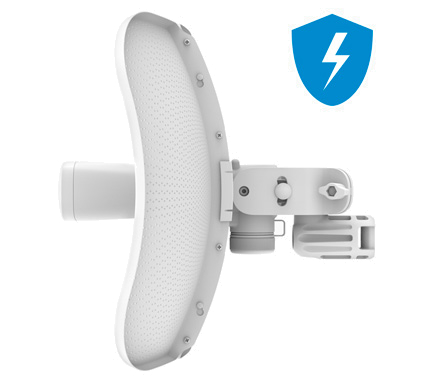

Улучшенное крепление и защита от перенапряжения

Благодаря усиленной защите от электростатического разряда и электромагнитного импульса, устройство предлагает более надёжное крепление с возможностью регулировки по вертикали и горизонтали.

LiteBeam имеет направленную антенну с высоким коэффициентом усиления и поддержкой технологии 2x2 MIMO. Система обеспечивает коэффициент усиления до 23 дБи для передачи данных на большие расстояния и обладает узкой диаграммой направленности для большей устойчивости к помехам.

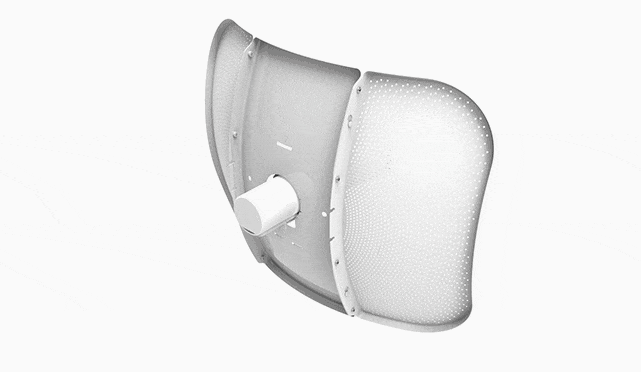

Благодаря свободному выравниванию по трём осям, устройство можно собрать буквально за несколько секунд. Вам не потребуются дополнительные инструменты, а для того, чтобы окончательно зафиксировать LiteBeam на мачте, вам будет необходим только гаечный ключ.

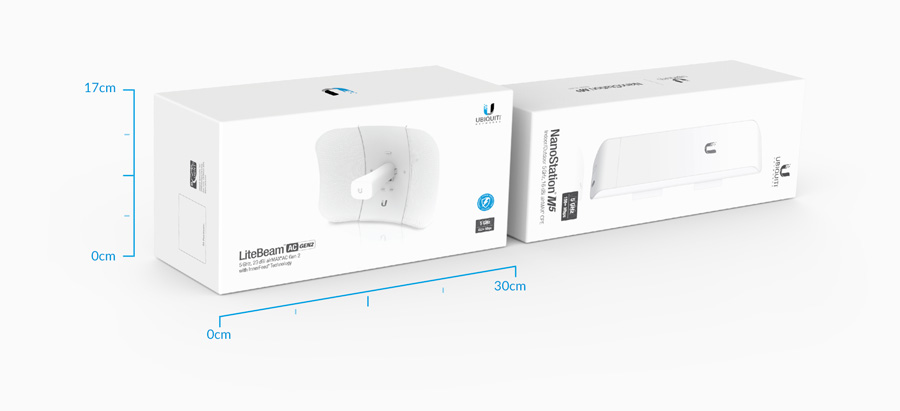

Благодаря лёгкому весу и ультра-компактной упаковке, LiteBeam идеально подходит для транспортировки и хранения.

Технические характеристики

Размеры	358 x 271,95 x 272,5 мм
Вес	800 г — без крепления 980 г — с креплением
Блок питания	24 В, 0.3 A Gigabit PoE (входит в комплект поставки)
Максимальное энергопотребление	7 Вт
Способ питания	Passive PoE. Напряжение подается через Ethernet (пины: 4, 5 (+); 7, 8 (-))
Поддерживаемый диапазон напряжение	24 В ± 10%
Усиление	23 дБи
Сетевой интерфейс	1х 10/100/1000 Мбит/с Ethernet
Процессор	MIPS 74Kc, 560 МГц
ОЗУ	64 МБ DDR2
Светодиодные индикаторы	Питание, Ethernet
Характеристики корпуса	Отражатель (SGCC 0.6T) / Пластик: PC
Крепление	На мачту (в комплекте)
Ветровая нагрузка	275 ньютон при 200 км/ч
Стойкость к ветру	До 200 км/ч
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ
Температура окружающей среды рабочая	-40.. +70 °C
Влажность окружающей среды рабочая	5.. 95% (без конденсации)



Спецификация радиомодуля

Выходная мощность		До 20 дБм для РФ (до 25 дБм для других стран)
Диапазон рабочих частот		2412–2462 МГЦ (дополнительный Wi-Fi модуль для управления) 5150–5875 МГЦ
Ширина канала		Режим PtP: 10/20/30/40/50/60/80 МГц Режим PtMP: 10/20/30/40 МГц
	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
AirMax ac	1x BPSK (½)	25 дБм	-96 дБм	+/-2 дБ
	2x QPSK (½)	25 дБм	-95 дБм	+/-2 дБ
	2x QPSK (¾)	25 дБм	-92 дБм	+/-2 дБ
	4x 16QAM (½)	25 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (¾)	25 дБм	-86 дБм	+/-2 дБ
	6x 64QAM (⅔)	25 дБм	-83 дБм	+/-2 дБ
	6x 64QAM (¾)	24 дБм	-77 дБм	+/-2 дБ
	6x 64QAM (⅚)	23 дБм	-74 дБм	+/-2 дБ
	8x 256QAM (¾)	21 дБм	-69 дБм	+/-2 дБ
	8x 256QAM (⅚)	21 дБм	-65 дБм	+/-2 дБ



Параметры антенны

Усиление	23 дБи

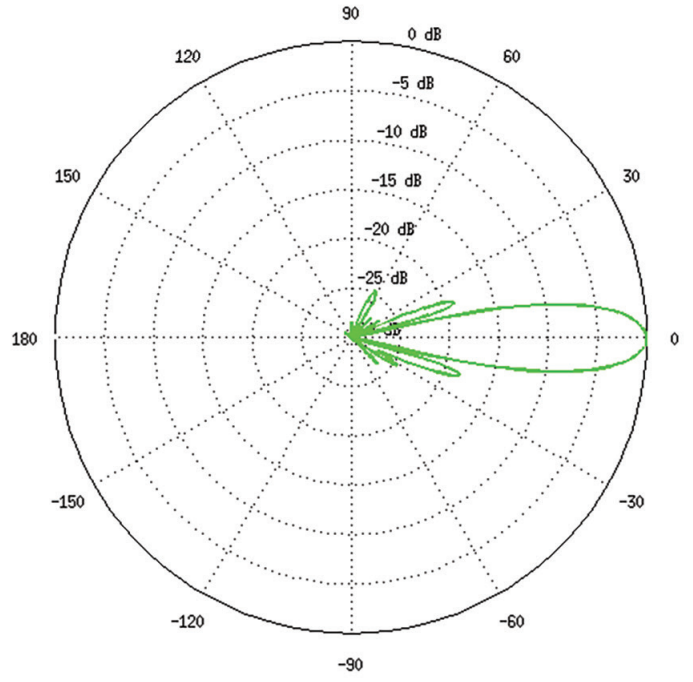

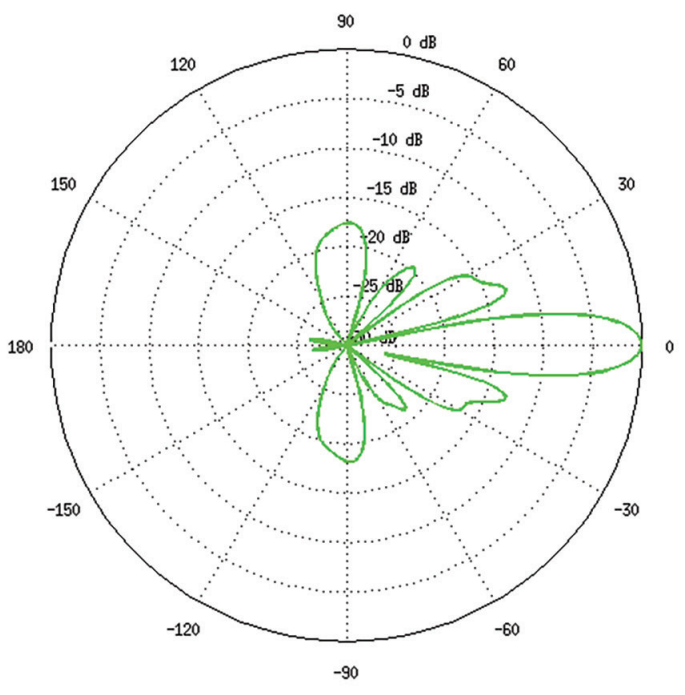

Диаграммы направленности
Вертикальная поляризация
в горизонтальной плоскости	в вертикальной плоскости
Горизонтальная поляризация
в горизонтальной плоскости	в вертикальной плоскости

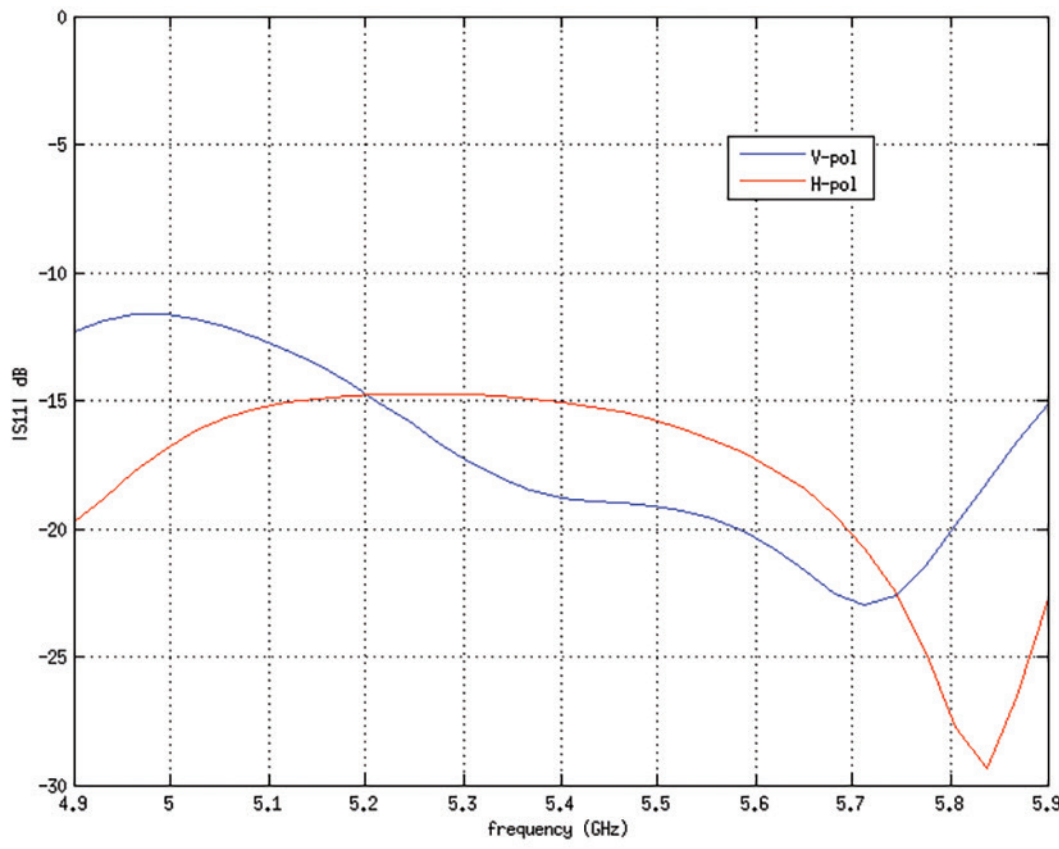

Затухание несогласованности

Комплект поставки

Облучатель	1 шт.
Центральная отражающая панель	1 шт.
Боковые отражающие панели	2 шт.
Приёмник облучателя	1 шт.
Горизонтальное крепление	1 шт.
Вертикальное крепление	1 шт.
Металлический хомут	1 шт.
Набор деталей для крепления	1 шт.
Адаптер питания Gigabit PoE 24 В, 0,3 А с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Руководство по установке	1 шт.
