Ubiquiti airFiber 2X

РЕЙТИНГ ПРОДУКТА:
(5 / 5)
напечатать
  • Фото #1 Ubiquiti airFiber 2X
  • Фото #2 Ubiquiti airFiber 2X
  • Фото #3 Ubiquiti airFiber 2X
  • Фото #4 Ubiquiti airFiber 2X
  • Фото #5 Ubiquiti airFiber 2X
  • Фото #6 Ubiquiti airFiber 2X
  • Фото #7 Ubiquiti airFiber 2X
  • Фото #8 Ubiquiti airFiber 2X
  • Артикул:988
  • Производитель:Ubiquiti
  • Гарантия:1 год(а)
  • Кол-во в 1 упаковке:10 шт
  • SKU вендора:AF-2X-EU
РРС 2.4 ГГц без антенны (поставляется отдельно), 2x RP‑SMA
Добавить к сравнению Сравнить товара →
Купить Ubiquiti airFiber 2X
цена со скидкой:
39 000 р.
цена включает НДС 20%
Доступно для заказа:
19 шт.
КОЛ-ВО:
В корзину
В наличии 19

Ожидаемая дата передачи в службу доставки 24 января (при условии наличия необходимого количества товара на складе). Подробнее о доставке и график отгрузок
Чтобы купить Ubiquiti airFiber 2X по выгодной цене, добавьте товар в корзину.

Описание Ubiquiti airFiber 2X

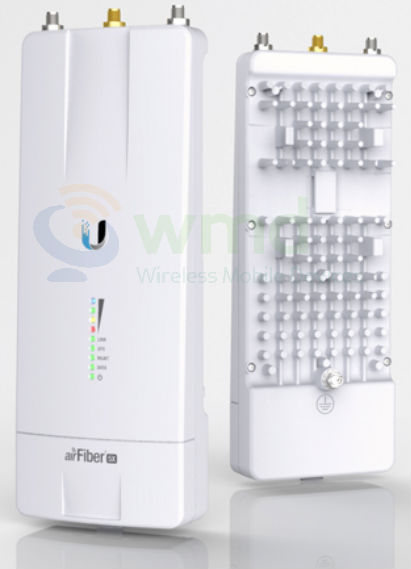

Радиоустройство предназначено для построения высокоскоростных (до 687 Мбит/с) радиомостов большой дальности — свыше 200 км! airFiber 2X поставляется без антенны, подобно моделям серии Rocket M.

Устройства линейки airFiber X являются модульными системами, обеспечивающими работу в широком частотном диапазоне. А возможность выбора оптимальной антенны делает решение ещё более гибким. Модели airFiber X — сконструированные по проверенным принципам системы airFiber — позволяют точнее адаптировать транспортные каналы airFiber под нужды конкретного проекта или модернизировать старые PtP-линки на основе устройств Rocket.

Особенности

  • Спектральная эффективность 17.1 Мбит/с на МГц
  • Инновационная технология xtreme Range Technology (xRT)
  • Чип INVICTUS для улучшения производительности на дальнемагистральных линках
  • Динамический выбор частоты (DFS) для повышения пропускной способности сети
  • Настройка различных рабочих циклов для входящего и исходящего трафика
  • Поддержка ассиметричной передачи данных

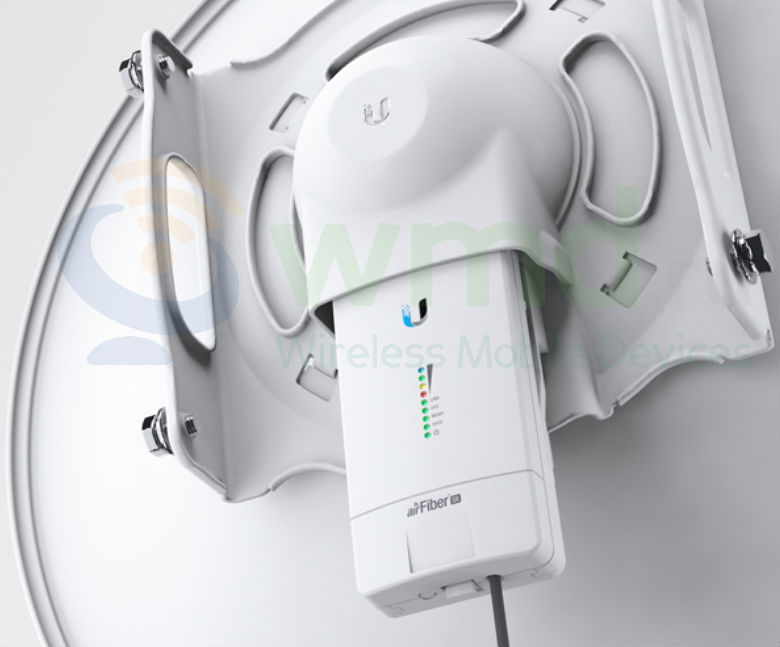

  • Совместное использование с антенной AF‑2G24‑S45

АНТЕННА В КОМПЛЕКТ ПОСТАВКИ НЕ ВХОДИТ!

Линейка airFiber X представлена радиоустройствами разной частоты:
AF-2X: 2.4 ГГц
AF-3X: 3.5 ГГц
AF-4X: 4 ГГц
AF-5X: 5 ГГц
AF-11FX: 11 ГГц
Разработано для высокой производительности

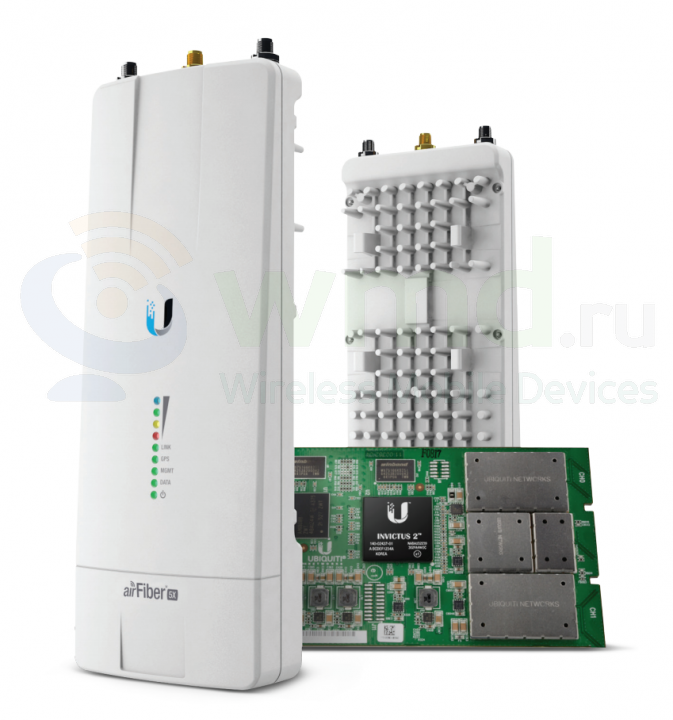

Проприетарные чип INVICTUS и архитектура радиомодуля созданы специально для высокоскоростных дальнемагистральных линков. Ядро обработки передаваемых данных INVICTUS убирает все ограничения, присущие стандартным Wi-Fi чипам, и обеспечивает превосходную производительность, возможность работы на больших расстояниях, гибкий динамический выбор частоты, а также повышенную пропускную способность. airFiber X предоставляет передовую спектральную эффективность до 17.1 Мбит/с на МГц и обработку пакетов на канальной скорости до 687 Мбит/с, на что привычные устройства на Wi-Fi чипах неспособны. Дополнительно airFiber X обладает инновационной технологией xtreme Range Technology (xRT) для работы на дистанциях более 200 км.

Ультранизкая задержка с технологией HDD

airFiber X разработана для обеспечения высочайшей производительности TDD и самой низкой задержки даже на больших расстояниях, что возможно благодаря проприетарной технологии Hybrid Division Duplexing (HDD) — одна цепь радиоинтерфейса постоянно работает на приём, другая — на передачу.

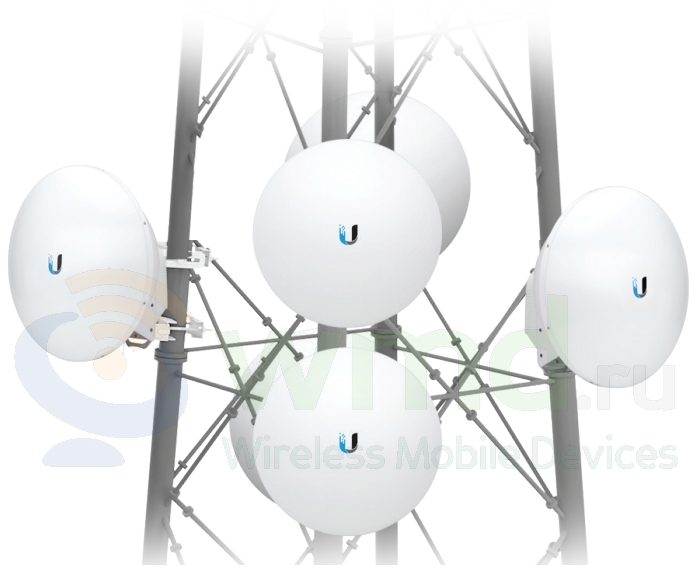

Совместное размещение

Из-за значительной стоимости места на вышке возможность разместить сразу несколько радиоустройств становится неотъемлемым атрибутом современных беспроводных сетей. Конструкция airFiber X позволяет установить ряд радиоустройств для работы "бок о бок", обеспечивая максимально эффективное использование спектра.

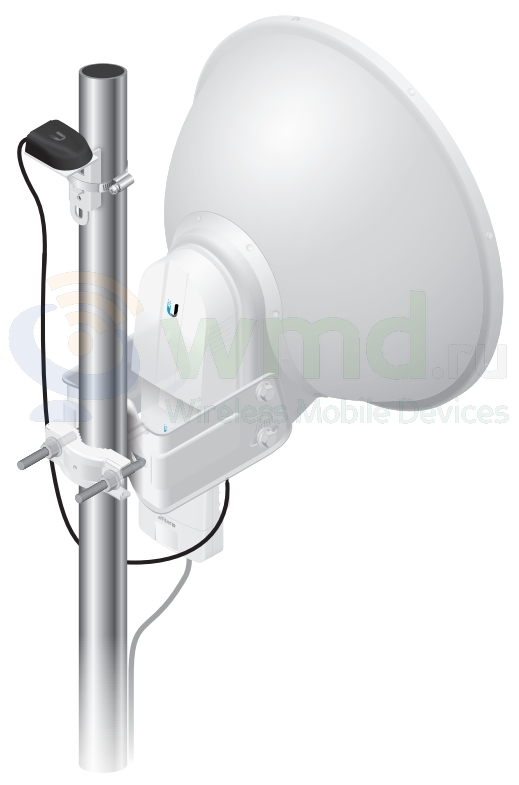

GPS-синхронизация

Точная GPS-синхронизация фреймов создаёт близкорасположенным airFiber X условия принимать и передавать данные без взаимных помех. Это гарантирует более эффективное повторное использование частот и повышает стабильность сети.

Чистая энергия на выходе

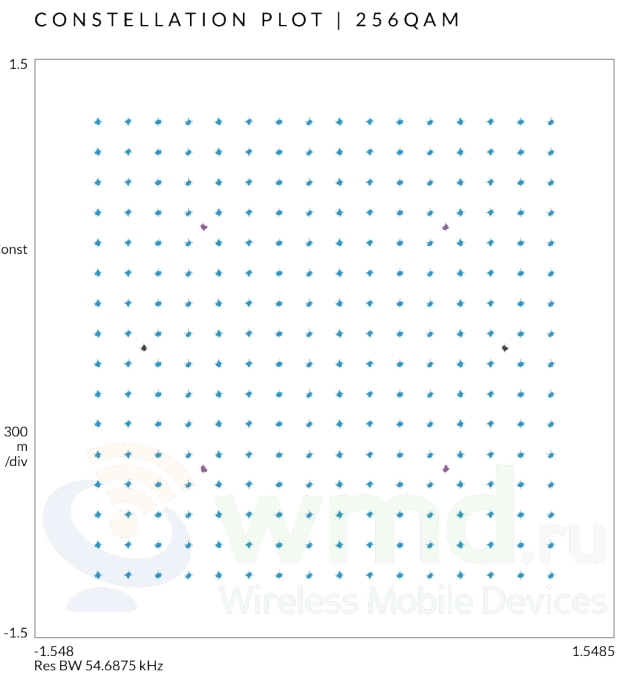

Используя продвинутую цифровую обработку сигналов, инновационный дизайн радиоустройств airFiber X обеспечивает ультрачистый выходной сигнал передатчика, уменьшает широкополосный шум, облегчает совместное размещение устройств и для большей пропускной способности позволяет использовать модуляции высшего порядка, такие как 1024 QAM.

Оптимальная работа в нелицензируемом диапазоне

Гибкий выбор ширины канала — 3.5, 5, 7, 10, 14, 20, 28, 30, 40, 50 или 56 МГц — позволяет лучше подстроиться под доступный эфир и избежать лишних помех. Центральный канал выбирается с шагом 1 МГц. Отличным дополнением является возможность использования разных частот для приёма и передачи, что полезно при различающихся ситуациях эфира на концах радиоканала. Также доступно задание рабочих циклов приёма / передачи с целью обеспечения потребностей каналов с асимметричным трафиком.

Технические характеристики

Диапазон рабочих частот 2300‑2700 МГц
Габариты 224 x 82 x 48 мм (в упаковке: 261 x 107 x 107 мм)
Вес 350 г (в упаковке: 1.1 кг)
Антенный разъём 2x RP‑SMA, влагозащищённые (CH0, CH1)
1x SMA, влагозащищённый (GPS)
GPS-антенна Внешняя, магнитный держатель
Источник питания Гигабитный PoE-адаптер 24 В, 1 А (в комплекте)
Способ питания Passive PoE
(Пины: 1, 2, 4, 5 (+); 7, 8, 3, 6 (‑))
Максимальное энергопотребление 17 Вт
Поддерживаемый диапазон напряжения 19-29 В DC, +48 В DC на входе
Автоматическое регулирование мощности передатчика (ATPC) Есть
Монтаж Крепление для радиоустройства airFiber X (совместимость с креплением как у Rocket)
Крепление на мачту для GPS-антенны (в комплекте)
Температура окружающей среды рабочая -40.. +55 °C
Порт данных 1х 10/100/1000 Ethernet
Порт управления 1х 10/100 Ethernet (выделенный)*
Процессор INVICTUS IC
Максимальная пропускная способность 687 Мбит/с**
Максимальная дальность связи Свыше 200 км**
Пакетная производительность Более 1 млн пак/с
Шифрование 128-Bit AES
Операционная система airOS F
Беспроводные режимы Ведущий / Ведомый (Master / Slave)
Задержка в режиме полудуплекса < 2 мс при максимальной пропускной способности
MTU До 9600
Выходная мощность До 20 дБм для РФ (до 30 дБм для других стран)
Точность поддержания частоты +/-2.5 миллионных долей без GPS-синхронизации
+/-0.2 миллионных долей с GPS-синхронизацией
Ширина полосы пропускания канала 3.5/5/7/10/14/20/28/30/40/50/56 МГц (настраиваемая)
Программируемый коэффициент заполнения восходящего и нисходящего каналов
Программируемые независимо частоты приёма-передачи

* При включённом внутриполосном управлении можно использовать и порт данных.
**
Пропускная способность и дальность связи зависят от условий окружающей среды.

Параметры радиомодуля

Мощность передатчика
Скоростной
режим
Модуляция Максимальная мощность передатчика (дБм)
8x 256 QAM MIMO 23-24
6x 64 QAM MIMO 25-26
4x 16 QAM MIMO 27-28
2x QPSK MIMO 30
1x ½ Rate QPSK xRT 30

Чувствительность приёмника
Скоростной режим Модуляция Чувствительность при ширине канала
10 МГц 20 МГц 30 МГц 40 МГц 50 МГц
8x 256 QAM MIMO -66 дБм -64 дБм -62 дБм -61 дБм -60 дБм
6x 64 QAM MIMO -74 дБм -71 дБм -69 дБм -68 дБм -67 дБм
4x 16 QAM MIMO -81 дБм -78 дБм -76 дБм -75 дБм -74 дБм
2x QPSK MIMO -88 дБм -85 дБм -83 дБм -82 дБм -81 дБм
1x ½ Rate QPSK xRT -90 дБм -87 дБм -85 дБм -84 дБм -83 дБм

Пропускная способность (Мбит/с)
Скоростной режим Модуляция Ширина канала (МГц)
3.5 5 7 10 14 20 28 30 40 50 56
10x 1024 QAM
MIMO
38.4 60.8 86.4 128.0 182.4 259.2 361.6 384.0 502.4 617.6 687.9
8x 256 QAM
MIMO
30.7 48.7 69.1 102.4 145.9 207.3 289.3 307.2 401.8 494.1 550.4
6x 64 QAM
MIMO
23.0 36.5 51.8 76.8 109.4 155.5 216.9 230.4 301.4 370.6 412.8
4x 16 QAM
MIMO
15.4  24.3 34.6 51.2 72.9 103.7 144.6 153.6 200.9 247.0 275.2
2x QPSK MIMO 7.7 12.1 17.3 25.6 36.5 51.8 72.3 76.8 100.4 123.5 137.6
1x ½ Rate QPSK xRT 3.8 6.1 8.6 12.8 18.2 25.9 36.2 38.4 50.2 61.8 68.8


Комплект поставки

Радиоустройство 1 шт.
Крепление для GPS-антенны 1 шт.
Внешняя GPS-антенна 1 шт.
Металлический хомут 1 шт.
Кабельная стяжка 2 шт.
Гигабитный PoE-адаптер airFiber (24 В, 1 А) с крепёжной пластиной 1 шт.
Кабель питания 1 шт.
Руководство по быстрой установке 1 шт.




Технические характеристики Ubiquiti airFiber 2X

  • Линейка
    Ubiquiti airFiber; Ubiquiti airFiber X
  • Рабочая частота
    2.4 ГГц
  • Дуплекс
    TDD
  • Максимальная скорость
    687 Мбит/с
  • Дальность
    200 км
  • Минимальная ширина канала
    3.5 МГц
  • Максимальная ширина канала
    56 МГц
  • Поддержка MIMO
    2x2
  • Тип антенны
    внешняя
  • Выходная мощность
    30 дБм
  • GPS-синхронизация
    Да
  • Пакетная производительность
    1000 тыс пак/с
  • Количество портов Ethernet
    2
  • Скорость Ethernet
    1G
  • Питание по PoE
    Passive PoE 24 В
  • Раздача PoE-питания
    Нет
  • Рабочая температура (от)
    -40 °C
  • Рабочая температура (до)
    +55 °C
  • Мощность передатчика для России
    20 дБм
Нашли ошибку?

Также вместе с Ubiquiti airFiber 2X покупают:

Отзывы о Ubiquiti airFiber 2X (4)

Алексей Заворыкин (WMD.RU)ОЦЕНКА22 мар 2016 17:59Василий,

Производитель даёт следующие рекомендации по этому поводу:
• прямая видимость между устройствами airFiber (соединёнными по радио)
• отсутствие препятствий над устройством (прямая видимость до неба) для точной работы GPS
• вертикальная ориентация при монтаже
• точка монтажа:
- не менее чем на 1 м ниже верхней точки структуры
- для монтажа на вышках - не менее 3 м ниже верхнего края вышки

Естественно, должна обеспечиваться и свободная зона Френеля (www.wmd.ru/calc.html#tab-calc-fresnel).

Антенны, используемые для этого радиоустройства должны быть установлены на расстоянии не менее 126 см от человека и не должны располагаться слишком близко с любой другой антенной или передатчиком.

Подробнее можете самостоятельно посмотреть в материалах от производителя:
• руководство по быстрой установке airFiber 2X dl.ubnt.com/guides/airfiber/airFiber_AF-2X_QSG.pdf
• руководство по быстрой установке AF-2G24-S45 dl.ubnt.com/guides/airfiber/airFiber_AF-2G24-S45_QSG.pdf
• руководство пользователя airFiber X dl.ubnt.com/guides/airfiber/airFiber_X_UG.pdf
ВасилийОЦЕНКА22 мар 2016 11:10На какой высоте нужно крепить антенны?
Юлия Павленко (WMD.RU)ОЦЕНКА28 сен 2015 15:41Ильяс, если это вопрос, то нет.
ИльясОЦЕНКА27 сен 2015 19:22в режиме клиента можно включить и подключиться к базовой станции от любой фирмы на 2.4 МГц
