Расчеты величин при установке wi-fi оборудования

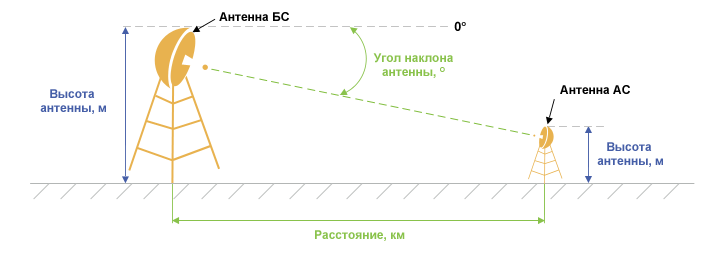

Данный несложный расчет позволяет вычислить необходимый угол наклона антенны базовой станции БС относительно линии горизонта, зная высоту точек установки антенны БС и абонентской станции АС.

1000мВт = 1Вт = 1000mW; 1dBm = 1дБм

Из мВт в дБм = 10Log₁₀(mW)

Из дБм в мВт = 10^(dBm/10)

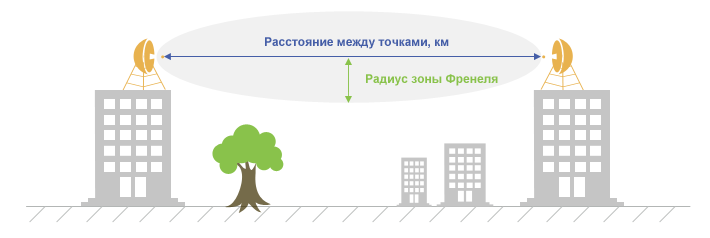

Радиоволна в процессе распространения в пространстве занимает объем в виде эллипсоида вращения с максимальным радиусом в середине пролета, который называют зоной Френеля. Естественные (земля, холмы, деревья) и искуственные (здания, столбы) преграды, попадающие в это пространство ослабляют сигнал.

Радиус 1й зоны Френеля в самой широкой части может быть расчитан при помощи этого калькулятора. Здесь d это длина линка в километрах, f это частота в ГГц, а r - радиус зоны Френеля в метрах.

Замечания:

1. Обычно блокирование 20% зоны Френеля вносит незначительное затухание в канал. Свыше 40% затухание сигнала будет уже значительным, следует избегать попадания препятствий на пути распространения.
2. Этот расчет сделан в предположении что земля плоская. Он не учитывает кривизну земной поверхности. Для протяженных каналов (более 25 км) следует проводить совокупный расчет, учитывающий рельев местности и естесственные преграды на пути распространения. В случае протяженных линков следует стараться увеличивать высоту подвеса антенн, принимая во внимание кривизну земной поверхности.
