Значение спектральной эффективности устройств airFiber X - до 17.1 Мбит/с на МГц

Дата: 02.11.2016

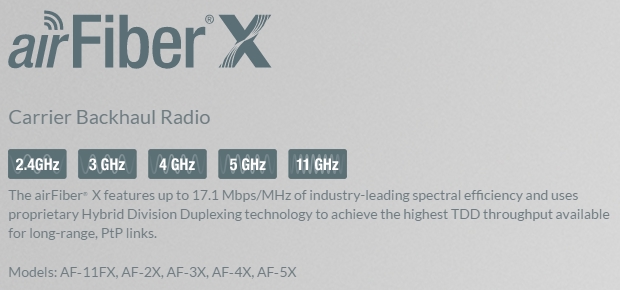

У устройств airFiber X производителем заявлена высочайшая спектральная эффективность до 17.1 Мбит/с на МГц. Однако если разделить указанные в Datasheet 500+ Мбит/с на ширину канала 50 МГц (пример для airFiber 5X), получается лишь около 10 Мбит/с. И даже доступные с прошивкой 3.2+ 640 Мбит/с при 1024QAM результируют только в 12.8 Мбит/с на МГц. Разберёмся, как получено значение 17.1.

17.1 Мбит/с на МГц - это raw signaling rate в скоростном режиме 10X, разделённая на ширину канала. Raw signaling rate - это скорость передачи сигналов = скорость передачи необработанных данных* на физическом уровне (т.е. пользовательские данные + служебные данные PHY** + служебные данные MAC + служебные данные IP). Таким образом, это значение получено на основе PHY rate, аналогично тому как у устройства Wi-Fi 802.11n 2x2 это 300 Мбит/с (т.е. 7.5 Мбит/с на МГц). У устройств 802.11ac 2x2 при ширине канала 80 МГц обеспечивается спектральная эффективность (для raw rate) 10.83.

При этом максимальная ёмкость - скорость передачи ("реальных") пользовательских данных - обеспечивается при скоростном режиме 10X и составляет 640 Мбит/с. Здесь уже речь об L3-трафике (UDP). Подробнее про значения ёмкости в airFiber можно узнать в соседней статье. Достижение таких максимальных значений (full 10X) возможно при наилучших параметрах радиоканала.

*Подробнее в статье https://en.wikipedia.org/wiki/Bit_rate#Gross_bit_rate

** PHY (аббревиатура от англ. Physical layer — физический уровень) — интегральная схема, предназначенная для выполнения функций физического уровня сетевой модели OSI. Подробнее в статье https://ru.wikipedia.org/wiki/PHY (на англ: https://en.wikipedia.org/wiki/PHY_(chip)).

Алексей Заворыкин
