RF elements 20° Sector AH20-CC

Асимметричная рупорная антенна с высоким коэффициентом усиления. Не имеет боковых лепестков благодаря фокусировке излучения сигнала в один главный луч, что обеспечивает повышенную эффективность главного лепестка. Диаграмма направленности шириной 20° по горизонтали и 30° по вертикали. Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне.

Все эти особенности наряду с превосходным шумоподавлением делают рупорные антенны отличным решением для создания высокопроизводительной базовой станции (несколько точек доступа "бок о бок") или в сложной помеховой обстановке. Модель оснащена двумя коннекторами N-типа (female), позволяющими подключать радиоустройства различных производителей.

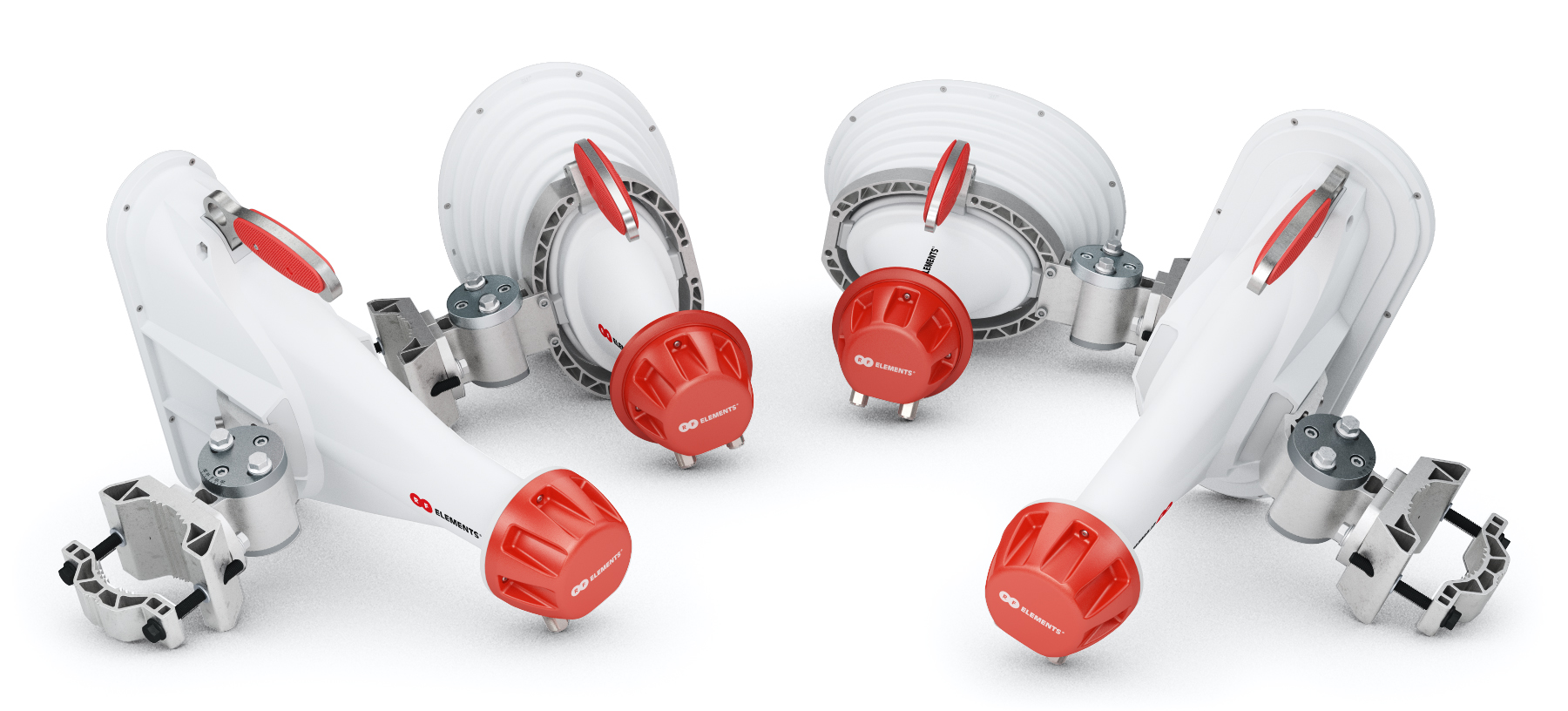

Другие модели:

• AH20-CC
• AH30-CC
• HG3-CC-A60-V2
• HG3-CC-A90-V2

Технические характеристики

Разъём антенны	2x коннектора N-типа (female)
Тип антенны	Рупорная
Материал	УФ-стойкий АБС-пластик, поликарбонат, полиэтилен высокой плотности, алюминий, нержавеющая сталь
Степень защиты корпуса	IP55
Допустимый диаметр мачты	40–80 мм (рекомендовано ближе к 80 мм)
Температура окружающей среды рабочая	-35.. +60 °C
Вес	4,5 кг — одно устройство 6,6 кг — одно устройство, включая упаковку
Размеры	444 х 421 х 235 мм — устройство 435 х 360 х 250 мм — устройство в упаковке
Сопротивление ветру	До 160 км/ч
Ветровая нагрузка	67 ньютон при 160 км/ч
Максимальный угол наклона	±20° (по вертикали и горизонтали)
Рабочий диапазон	5180–6000 МГц
Коэффициент усиления	20.5 дБи
Эффективность главного лепестка*	95%
Угол излучения в горизонтальной плоскости -3 дБ	Г 15° / В 15°
Угол излучения в вертикальной плоскости -3 дБ	Г 21° / В 21°
Угол излучения в горизонтальной плоскости -6 дБ	Г 20° / В 20°
Угол излучения в вертикальной плоскости -6 дБ	Г 30° / В 30°
Коэффициент обратного излучения	35 дБ
КСВН (макс.)	1.8
Поляризация	Двойная линейная (вертикальная + горизонтальная)
Входной импеданс	50 Ом

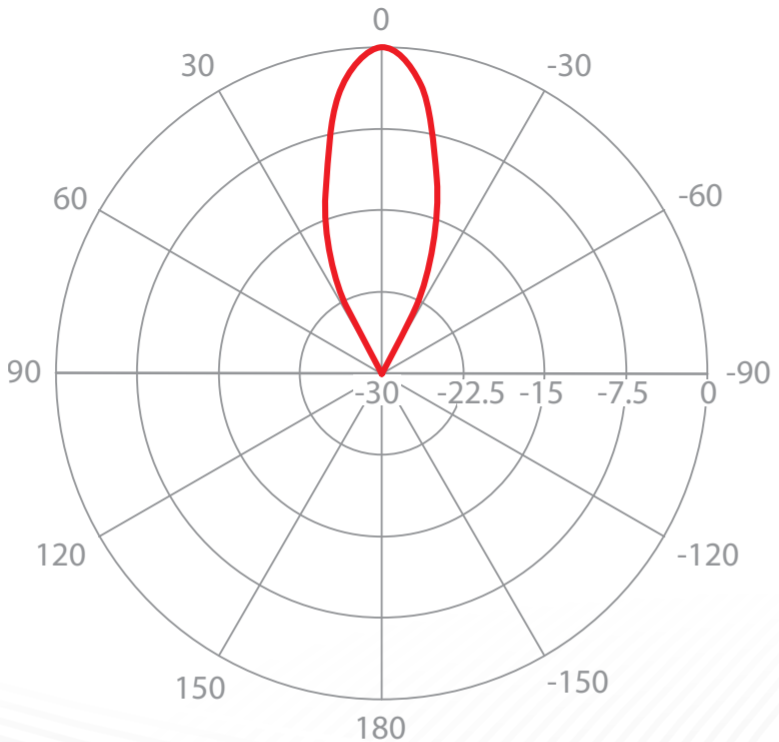

В горизонтальной плоскости при вертикальной / горизонтальной поляризации

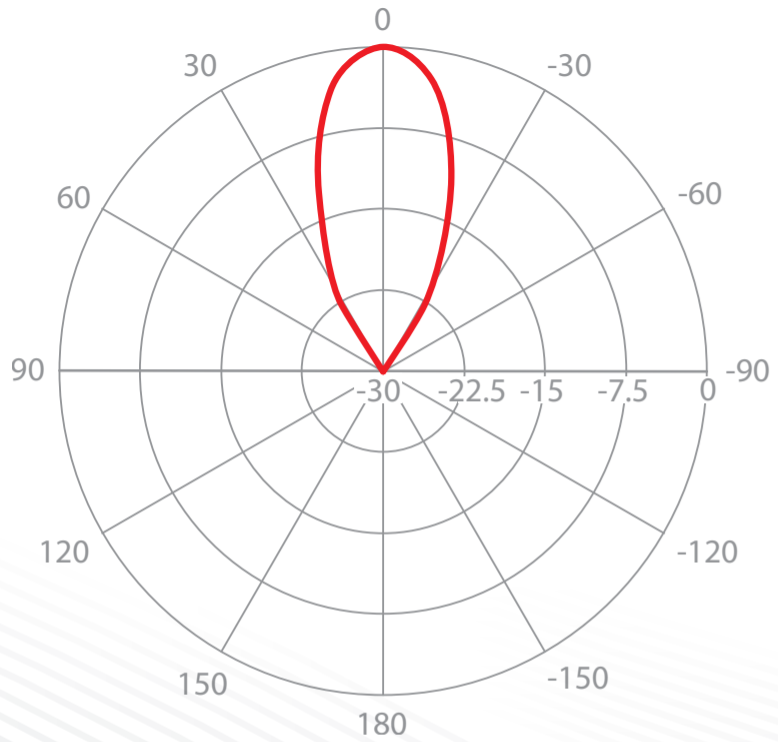

В вертикальной плоскости при вертикальной / горизонтальной поляризации

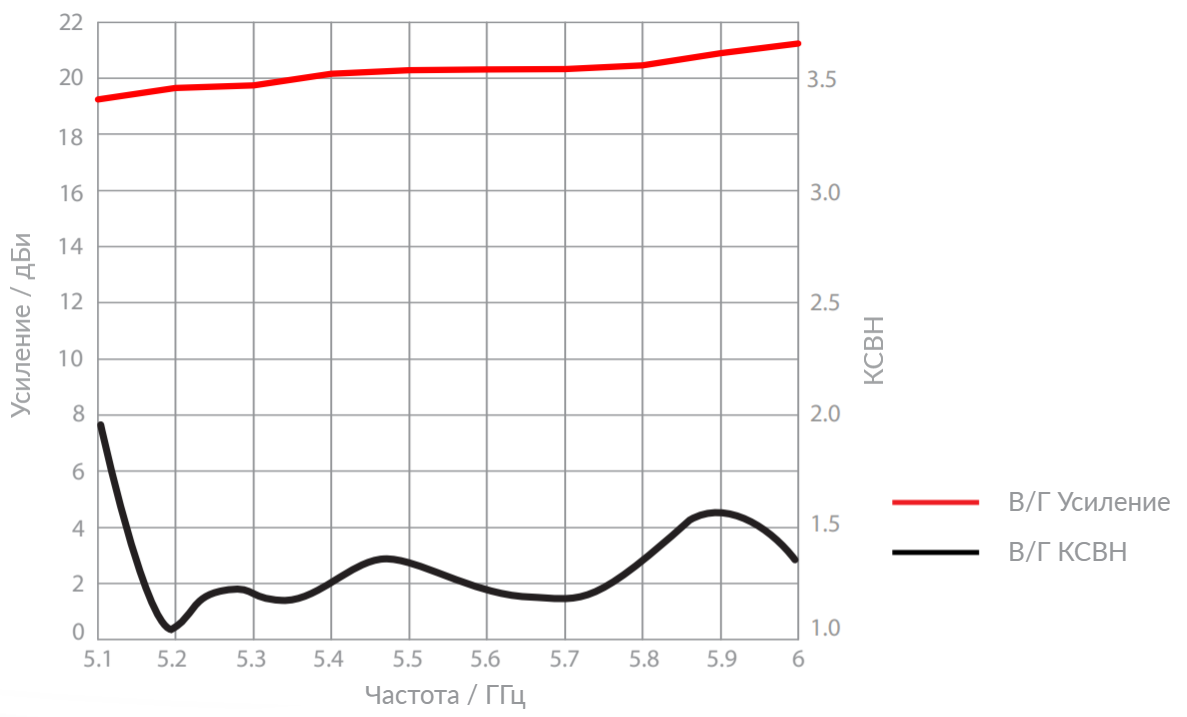

График усиления при горизонтальной / вертикальной поляризации

*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.
