RF elements 60° Sector HG3-CC-A60-V2

Асимметричная рупорная антенна с высоким коэффициентом усиления. Не имеет боковых лепестков благодаря фокусировке излучения сигнала в один главный луч, что обеспечивает повышенную эффективность главного лепестка. Диаграмма направленности широкая по горизонтали (60°) и узкая по вертикали (25°). Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне.

Все эти особенности наряду с превосходным шумоподавлением делают рупорные антенны отличным решением для создания высокопроизводительной базовой станции (несколько точек доступа "бок о бок") или в сложной помеховой обстановке. Модель оснащена двумя коннекторами N-типа (female), позволяющими подключать радиоустройства различных производителей.

Другие модели:

• AH20-CC
• AH30-CC
• HG3-CC-A60-V2
• HG3-CC-A90-V2

Технические характеристики

Разъём антенны	2x коннектора N-типа (female)
Тип антенны	Рупорная
Материал	УФ-стойкий АБС-пластик, поликарбонат, полиэтилен высокой плотности, алюминий, нержавеющая сталь
Степень защиты корпуса	IP55
Допустимый диаметр мачты	40–80 мм (рекомендовано ближе к 80 мм)
Температура окружающей среды рабочая	-35.. +60 °C
Вес	5,1 кг — одно устройство 6,7 кг — одно устройство, включая упаковку
Размеры	469 х 342 х 293 мм — устройство 515 х 370 х 140 мм — устройство в упаковке
Сопротивление ветру	До 160 км/ч
Ветровая нагрузка	43 ньютон при 160 км/ч
Максимальный угол наклона	±20° (по вертикали и горизонтали)
Рабочий диапазон	5180–6000 МГц
Коэффициент усиления	17 дБи
Эффективность главного лепестка*	95%
Угол излучения в горизонтальной плоскости -3 дБ	Г 45° / В 42°
Угол излучения в вертикальной плоскости -3 дБ	Г 17° / В 16°
Угол излучения в горизонтальной плоскости -6 дБ	Г 60° / В 60°
Угол излучения в вертикальной плоскости -6 дБ	Г 25° / В 25°
Коэффициент обратного излучения	27 дБ
КСВН (макс.)	1.8
Поляризация	Двойная линейная (вертикальная + горизонтальная)
Входной импеданс	50 Ом

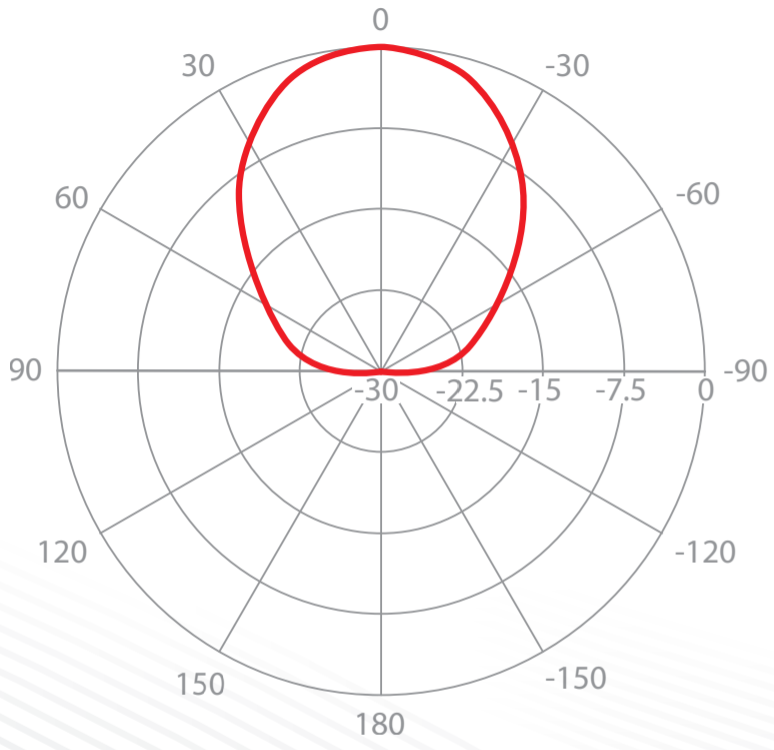

В горизонтальной плоскости при вертикальной / горизонтальной поляризации

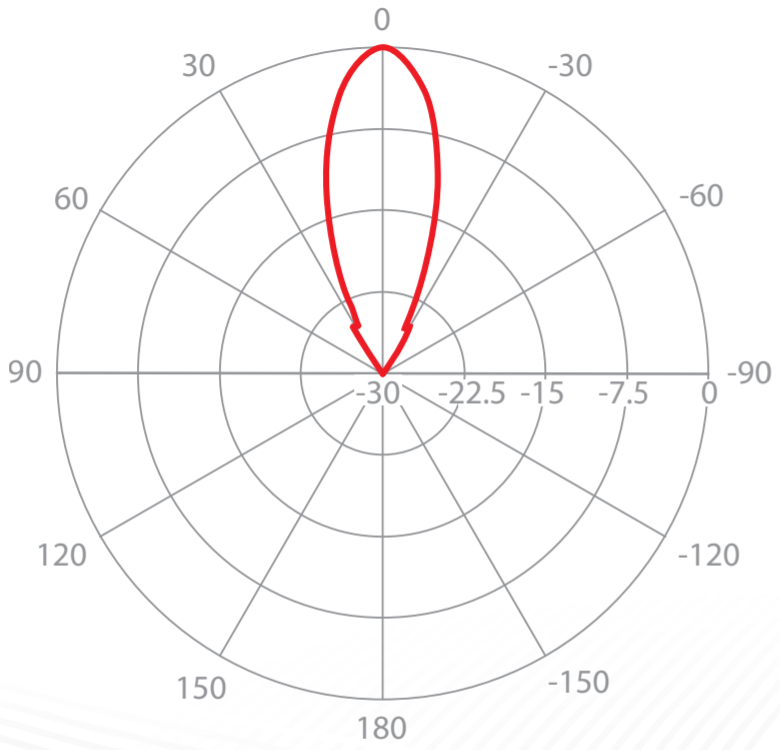

В вертикальной плоскости при вертикальной / горизонтальной поляризации

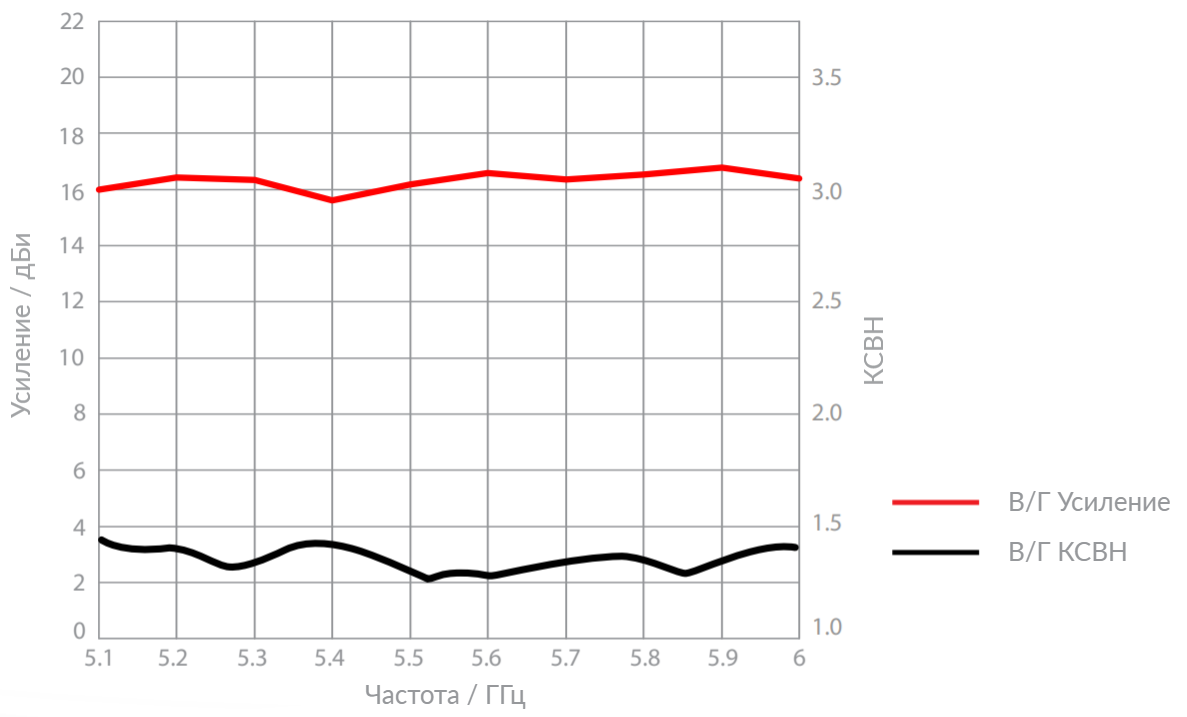

График усиления при горизонтальной / вертикальной поляризации

*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.
