RF elements 30° Sector HG3-CC-S30

РЕЙТИНГ ПРОДУКТА:
(0 / 5)напечатать
Фото #1 RF elements 30° Sector HG3-CC-S30
Увеличить фото RF elements 30° Sector HG3-CC-S30
  • Фото #1 RF elements 30° Sector HG3-CC-S30
  • Фото #2 RF elements 30° Sector HG3-CC-S30
  • Фото #3 RF elements 30° Sector HG3-CC-S30
  • Фото #4 RF elements 30° Sector HG3-CC-S30
  • Фото #5 RF elements 30° Sector HG3-CC-S30
  • Фото #6 RF elements 30° Sector HG3-CC-S30
  • Фото #7 RF elements 30° Sector HG3-CC-S30
  • Артикул:1797
  • Производитель:RF elements
  • Гарантия:1 год(а)
  • Кол-во в 1 упаковке:5 шт
  • SKU вендора:HG3-CC-S30
Рупорная антенна 5-6 ГГц, 18 дБи, 2х N-type, 30°
Добавить к сравнению Сравнить товара →
Купить RF elements 30° Sector HG3-CC-S30
цена со скидкой:
29 920 р.
цена включает НДС 20%
Оптовые цены
НЕТ НА СКЛАДЕ

В данный момент этого товара нет на складе. Вы можете оставить свой e-mail, и мы оповестим вас, как только товар поступит на склад.
Обращаем ваше внимание на то, что ожидаемая цена может измениться (как в большую так и в меньшую сторону) в момент поступления товара на склад. Это может происходить из-за курсовых разниц валют и рыночной конъюнктуры в целом.

Вы можете купить аналоги RF elements 30° Sector HG3-CC-S30

Описание RF elements 30° Sector HG3-CC-S30

Компактная симметричная секторная антенна от RF elements, обладающая уникальными формой луча и характеристиками, а также низкими потерями. Диаграмма направленности симметрична как в вертикальной, так и в горизонтальной плоскости. Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне.
Антенны Carrier Class не имеют боковых лепестков благодаря фокусировке излучения сигнала в один главный луч. Такие характеристики излучения позволяют сохранить самый важный для беспроводной связи ресурс — спектр. Симметричные секторные антенны Carrier Class в основном "глухи" к своему собственному лучу, так что они обеспечивают гораздо более высокую производительность в переполненных и зашумлённых местах.
Симметричные рупорные антенны Carrier Class имеют два коннектора N-типа (female), позволяющих подключать различные радиоустройства, к примеру модели компаний LigoWave, mimosa, Cambium Networks (PMP450) и другие. Пользователи UBNT Rocket M5 Titanium, подключаемых устройств MikroTik (NetBox, BaseBox и NetMetal) могут также использовать коаксильные разъёмы симметричных рупорных антенн.
Устройства обеспечивают рекордную масштабируемость радиосистем, что является принципиально новым подходом к процессу планирования и развёртывания беспроводных сетей. Широкий спектр моделей антенн с направленностью от 30° до 90°, удовлетворяющих любые требования.

Другие модели:

Технические характеристики

Разъём антенны 2x коннектора N-типа (female)
Тип антенны Рупорная
Материал УФ-стойкий поликарбонат, полипропилен, алюминий, цинк, нержавеющая сталь
Степень защиты корпуса IP55
Допустимый диаметр мачты 30–90 мм
Температура окружающей среды рабочая  -30.. +55 °C
Вес 2,4 кг — одно устройство
3,7 кг — одно устройство, включая упаковку
19 кг — упаковка (5 устройств)
Размеры 345 х 301 х 217 мм — устройство
412 х 277 х 234 мм — устройство в упаковке
1190 х 440 х 300 мм — упаковка (5 устройств)
Сопротивление ветру До 160 км/ч
Ветровая нагрузка 44 Н при 160 км/ч
Максимальный угол наклона ± 25°
Рабочий диапазон 5180–6400 МГц
Усиление 18,4 дБи
Эффективность главного лепестка* 94%
Поляризация Двойная линейная (вертикальная + горизонтальная)
Коэффициент обратного излучения 37 дБ
КСВН (макс.) 1.9
Входной импеданс 50 Ом
Угол излучения
в горизонтальной/вертикальной плоскости -3 дБ		 Г 21° / В 21°
Угол излучения
в горизонтальной/вертикальной плоскости -6 дБ		 Г 30° / В 30°

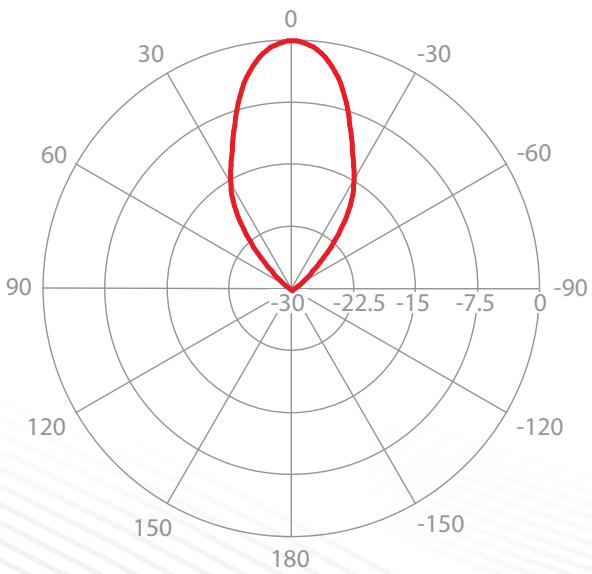

Диаграмма излучения в горизонтальной плоскости
при вертикальной/горизонтальной поляризации

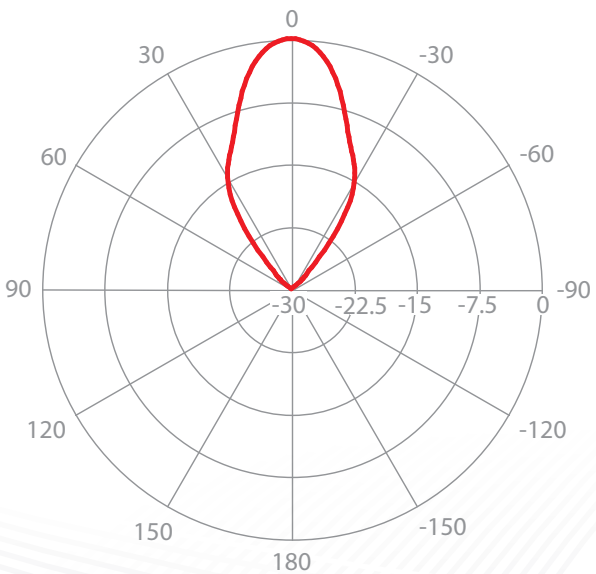

Диаграмма излучения в вертикальной плоскости
при вертикальной/горизонтальной поляризации

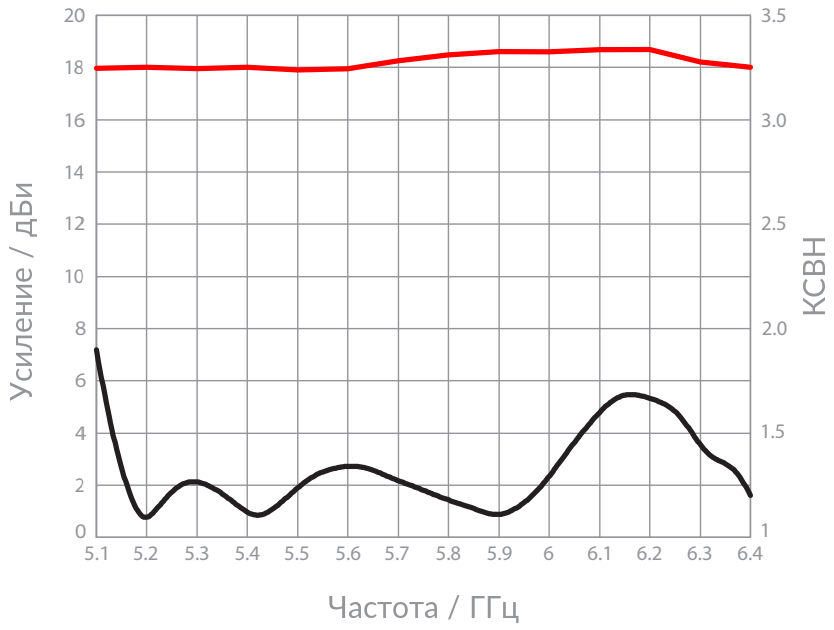

График усиления (IEEE) и КСВН при горизонтальной/вертикальной поляризации

*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.

Комплект поставки

Антенна 1 шт.
Кронштейн 1 шт.
Болты 2 шт.
Запирающий винт 1 шт.

Технические характеристики RF elements 30° Sector HG3-CC-S30

  • Линейка
    RF elements Horn
  • Рабочая частота
    5 ГГц; 6 ГГц
  • Поддержка MIMO
    Нет
  • Усиление сигнала
    18 дБи
  • Рупорная конструкция
    Да
  • Тип разъёма
    2x N-type (female)
  • Поляризация
    Двойная линейная (В+Г)
  • Вес
    2.4 кг
  • Угол излучения в горизонтальной плоскости
    21 °
  • Угол излучения в вертикальной плоскости
    21 °
  • КСВН
    1.9
  • Макс. подводимая мощность
    —
  • Входной импеданс
    50 Ом
  • Рабочая температура (от)
    -30 С
  • Рабочая температура (до)
    +55 С
