Ubiquiti NanoBridge M5 22dBi

РЕЙТИНГ ПРОДУКТА:
(5 / 5)
напечатать
  • Фото #1 Ubiquiti NanoBridge M5 22dBi
  • Фото #2 Ubiquiti NanoBridge M5 22dBi
  • Фото #3 Ubiquiti NanoBridge M5 22dBi
  • Фото #4 Ubiquiti NanoBridge M5 22dBi
  • Фото #5 Ubiquiti NanoBridge M5 22dBi
  • Фото #6 Ubiquiti NanoBridge M5 22dBi
  • Фото #7 Ubiquiti NanoBridge M5 22dBi
  • Фото #8 Ubiquiti NanoBridge M5 22dBi
Показать все (9)
  • Артикул:28
  • Производитель:Ubiquiti
  • Гарантия:1 год(а)
  • SKU вендора:NB-5G22(EU)
Радиоустройство 5 ГГц, 802.11 a/n
Добавить к сравнению Сравнить товара →
Купить Ubiquiti NanoBridge M5 22dBi
последняя цена:
6 860 р.
цена включает НДС 20%
СНЯТО С ПРОИЗВОДСТВА

Вы можете купить аналоги Ubiquiti NanoBridge M5 22dBi

Описание Ubiquiti NanoBridge M5 22dBi

Внешняя точка доступа NanoBridge M5 22dBi от компании Ubiquiti Networks (UBNT) может использоваться как для создания линков MIMO PtP (точка - точка) на расстоянии до 20 километров при прямой видимости, так и для для создания точек доступа типа 2х2 MIMO PtMP (точка - много точек). Использование NanoBridge M5 оптимально для использования в районах, где диапазон 2.4 ГГц сильно зашумлен. NanoBridge M5 22dBi поставляется с разными отражателями - диаметром 326 и 420 мм, что позволяет достичь усиления 22 и 25 дБи соответственно (модели NanoBridge M5-22 и NanoBridge M5-25).

Программное обеспечение AirControl позволяет легко масштабировать сеть и осуществлять управление до 100 устройств. Использование запатентованной технологии AirMax во внешних точках доступа обеспечивает передачу данных на скорости до 150 Мбит/сек [канальная скорость]. Мощность 200 мВт.

Использование технологии InnerFeed, продуманная защита Ethernet разъема, надежная механическая конструкция - обеспечивают высокую производительность антенны при любых погодных условиях и позволяют максимально продлить срок службы.

POE питание, индикаторы питания и уровня сигнала, крепления для установки на мачту - облегчают настройку и монтаж.

Интуитивно понятное ПО AirOS позволяет быстро и легко настроить антенну в нужном режиме работы.

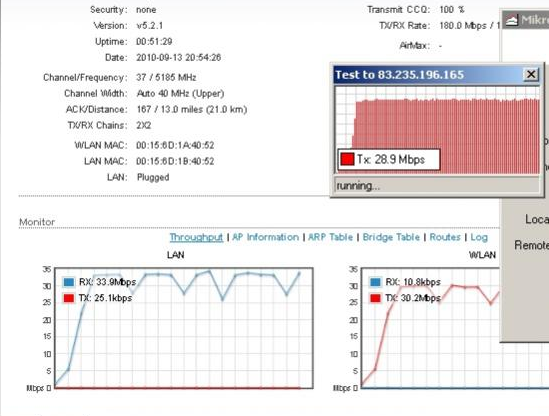

Реально полученные результаты:

дистанция: ~20 км

видимость: прямая

пинг: 1,6-2,3 мс

частота: 5185 МГц

при ширине канала 5 МГц: максимальный уровень сигнала, реальная скорость 7-8 Мбит/сек, очень узкая полоса частот - такой вариант хорошо подойдёт для зашумлённых мест

при ширине канала 40 МГц: хороший уровень сигнала, реальная скорость ~28.9 Мбит/сек (установили канал MCS-11 для обеспечения отличной стабильности).

Предоставленные провайдером 15 Мбит/сек интернета были переданы на 20 км без проблем.

Тщательно юстировалось только второе устройство, первое было направлено "на глаз", при точной юстировке могут быть и лучшие результаты. Если текущих Вам мало - используйте модель NanoBridge M5 25, она обеспечит ещё лучшее качество связи на больших дистанциях.

Технические характеристики NanoBridge M5-22 Ubiquiti Networks (UBNT)

Процессор Atheros MIPS 24KC, 400 МГц
Оперативная память 32 MB SDRAM, 8MB Flash
Сетевой интерфейс 1х10/100 BASE-TX Ethernet (RJ-45)
Ширина канала 5/10/20/40 МГц
Рабочий диапазон: 5470-5850 МГц
Зона покрытия До 20 км при внешнем размещении (в зависимости от антенны базовой станции).
Программное обеспечение AirOS



Спецификация приемника NanoBridge M5-22 Ubiquiti Networks (UBNT)

  Скорость передачи Мощность передатчика Погрешность
802.11n / AirMax MCS0 23 dBm +/-2dB
MCS1 23 dBm +/-2dB
MCS2 23 dBm +/-2dB
MCS3 23 dBm +/-2dB
MCS4 22 dBm +/-2dB
MCS5 20 dBm +/-2dB
MCS6 19 dBm +/-2dB
MCS7 18 dBm +/-2dB
MCS8 23 dBm +/-2dB
MCS9 23 dBm +/-2dB
MCS10 23 dBm +/-2dB
MCS11 23 dBm +/-2dB
MCS12 22 dBm +/-2dB
MCS13 20 dBm +/-2dB
MCS14 19 dBm +/-2dB
MCS15 18 dBm +/-2dB



Спецификация передатчика NanoBridge M5-22 Ubiquiti Networks (UBNT)

  Скорость передачи Чувствительность Погрешность
802.11n / AirMax MCS0 -94 dBm +/-2dB
MCS1 -93 dBm +/-2dB
MCS2 -90 dBm +/-2dB
MCS3 -89 dBm +/-2dB
MCS4 -86 dBm +/-2dB
MCS5 -83 dBm +/-2dB
MCS6 -77 dBm +/-2dB
MCS7 -74 dBm +/-2dB
MCS8 -93 dBm +/-2dB
MCS9 -91 dBm +/-2dB
MCS10 -89 dBm +/-2dB
MCS11 -87 dBm +/-2dB
MCS12 -84 dBm +/-2dB
MCS13 -79 dBm +/-2dB
MCS14 -78 dBm +/-2dB
MCS15 -75 dBm +/-2dB



Параметры антенны NanoBridge M5-22 Ubiquiti Networks (UBNT)

Антенна Интегрирована в радиосистему, усиление 22/25 dBi
Поляризация Двойная линейная

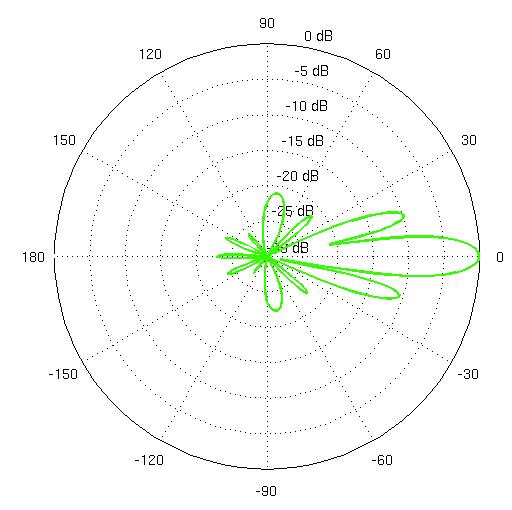

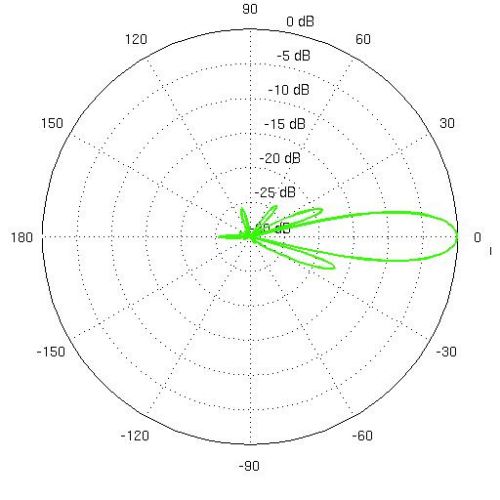

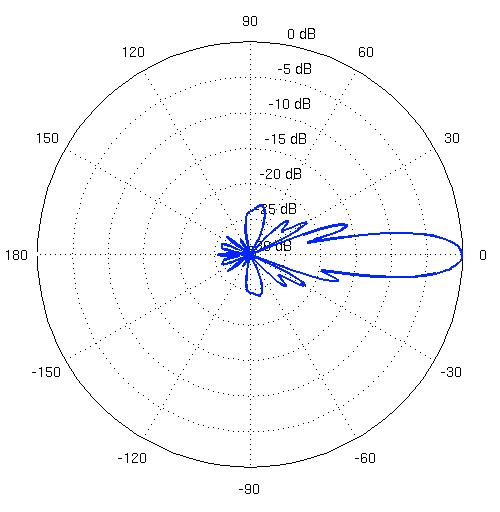

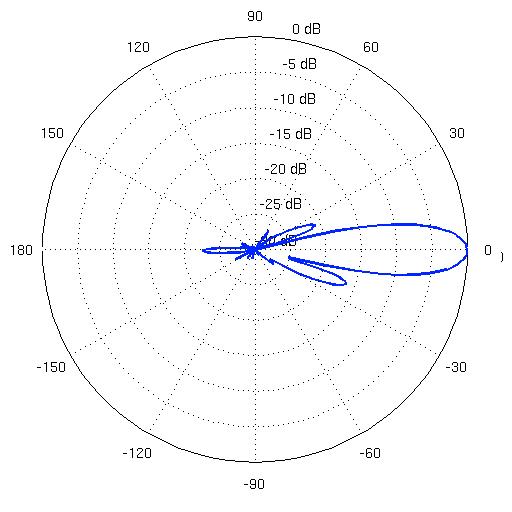

Диаграммы направленности
вертикальная поляризация

в горизонтальной плоскости

в вертикальной плоскости

горизонтальная поляризация

в горизонтальной плоскости

в вертикальной плоскости



Физические и климатические параметры NanoBridge M5-22 Ubiquiti Networks (UBNT)

  NanoBridge M5 - 22
Размеры 241 x 326 x 326 мм
Вес 1.9 кг
Материал корпуса Устойчивый к УФ лучам пластик для наружного применения
Максимальная потребляемая мощность 5.5 Вт
Блок питания POE. 24 В, 0.5 А.
Способ питания POE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
Температура окружающей среды рабочая  -30.. +75 °С
Влажность от 5 до 95% (с конденсацией)
Испытания на вибрации ETSI300-019-1.4
Сертификат соответствия FCC Part 15.247, IC RS210, CE



Комплект поставки NanoBridge M5-22 Ubiquiti Networks (UBNT)

Параболический отражатель 1 шт.
Облучатель с интегрированной радиосистемой 1 шт.
Комплект креплений 1 шт.
Блок питания POE-24 1 шт.
Фиксатор кабеля 1 шт.

Технические характеристики Ubiquiti NanoBridge M5 22dBi

  • Линейка
  • Межсетевой экран (Firewall)
    Да
  • Рабочая частота
    5 ГГц
  • Количество портов Ethernet
    1
  • Скорость Ethernet
    100
  • DHCP-сервер
    Да
  • Выходная мощность
    23 дБм
  • 3G/4G-модем
    Нет
  • Тип антенны
    Встроенная
  • Частота процессора
    400 МГц
  • GPS-синхронизация
    Нет
  • Раздача PoE-питания
    Нет
  • Рабочая температура (до)
    +75 °C
  • Рабочая температура (от)
    -30 °C
  • Питание по PoE
    Passive PoE 24 В
  • Порт SFP
    Нет
  • Поддержка MIMO
    2x2
  • Постоянный анализ эфира
    Нет
  • Активная фильтрация
    Нет
  • Металлический корпус
    Нет
  • Стандарт радио в основе
    802.11n
  • Мощность передатчика для России
    20 дБм

Файлы для Ubiquiti NanoBridge M5 22dBi

  1. Документация NanoBridge M5 (Размер: 609.68 Kb)
  2. Монтаж NanoBridge M5 (Размер: 3.33 Mb)
  3. Прошивка для AirGrid, AirRouter, Bullet, NanoBridge, Nanostation, PowerAP, PowerBridge, PicoStation, Rocket (Версия: v5.5.3.build14763, Размер: 6.53 Mb)

Аксессуары для Ubiquiti NanoBridge M5 22dBi

Нашли ошибку?

Также вместе с Ubiquiti NanoBridge M5 22dBi покупали:

Отзывы о Ubiquiti NanoBridge M5 22dBi (21)

Роман БоевОЦЕНКА22 июн 2015 16:13Levon, в идеальных условиях смогут, более подробно можете проконсультироваться тут www.wmd.ru/contacts.html#contact-form
LevonОЦЕНКА22 июн 2015 15:46пожалуйста подскажите может ли работать десят Ubiquiti NanoBridge M5 22dBi с одним LigoWave DLB-5-90
АлександрОЦЕНКА22 янв 2014 16:02Ставил комплектом с NanoBridge M5 27.Работает на расстоянии 7-12 км.Скорость до 30 мегабит.
БаирОЦЕНКА06 янв 2014 14:03Порадовали очень!!! Спасибо за хорошую работу! Была заминка с доставкой груза? но это простительно, т.к. новый год на носу был. 5 баллов этому магазину!
xalikoОЦЕНКА29 дек 2013 03:51ustanavil no niznayu kak set paimat ni magu padkluchica :( ktota mojet pamoch?
НиколайОЦЕНКА28 дек 2013 20:53Отличное оборудование для организации Wi-Fi моста между двумя сегментами сети.
АлексейОЦЕНКА25 окт 2013 12:26Отличный товар!
Качество сборки и работа оборудования очень порадовала!
Продавец очень хорошо упаковал товар, доставлялся в мой город через "Деловые линии".
Алексей Заворыкин (WMD.RU)ОЦЕНКА12 авг 2013 12:42Здравствуйте, vl-klim. Обратитесь в службу обращений: www.wmd.ru/contacts.html
vl-klimОЦЕНКА11 июл 2013 23:24Точки супер и магазин работает чётко пользуюсь давно работают два года бес перебойно мостом.
Только вот не могу разобратся как настроить ретранслятором подскажите пожалуйста как это сделать
ЭдуардОЦЕНКА24 июн 2013 20:47Как насчет эксплуатации при -40
Алексей Заворыкин (WMD.RU)ОЦЕНКА20 май 2013 17:28Здравствуйте, Юрий.

Попробуйте следующие варианты:
1) обновить прошивку устройств до последней версии и включить пункт WDS (Transparency) на вкладке WIRELESS. Также отключите NAT на нанобриджах (сделайте режим Bridge на вкладке Network; в случае получения нанобриджем адресов по DHCP также установите в качестве DHCP Gateway локальный адрес ADSL модема).
2) если первый пункт не помог, то посмотрите, какой порт указан в настройках торрент-программы, и сделайте его "проброс" в нанобридже (пункт Port forwarding на вкладке NETWORK).

Если проблема всё равно сохранится, то напишите на support@wmd.ru.
ВикторОЦЕНКА11 апр 2013 23:24Установил, отличная связь на 6км)) Поссылку доставили быстро, все документы на юрлицо были предоставлены + бонусы. спасибо
ЮрийОЦЕНКА11 апр 2013 21:28Купил 2 нанобриджа м 5 -22дб . Настроил быстро, один подключил дома к ADSL модему, другой на даче. Связь отличная, сеть между компами есть, интернет раздаётся. Вот только ноутбук что на даче не может качать с торрентов, проблема явно в передаче через антенны, так как дома напрямую всё скачивается. Подскажите что и где надо настроить в антеннах? В инете не могу найти информации по данной проблеме.
ВикторОЦЕНКА01 апр 2013 17:33Хочу поставить себе. Есть два варианта:5 км и 10. На десяти километрах прямая видимость, а вот на 5 в середине отрезка стоит дом.как демаете, или кто сталкивался с данным вопросом:какую скорость в обоих случаях ожидать?
ВикторОЦЕНКА01 апр 2013 12:55Заказал два комплекта, т.к. слышал много положительных отзывов. Приедет, установлю, отпишусь. )) Жду-недождусь.
НиколайОЦЕНКА30 мар 2013 00:12Как и обещал))
Установил данный девайс , правда не на крыше как планировал ,а под под отливом у окна на 5 этаже,линк вышел 175.5 Mbps / 195 Mbps ,а самый лучший тест www.speedtest.net/result/2609245869.png
Честно говоря когда все закупал о таком даже не мечтал
за вечер 30 гигов)) Хотя в настройках полностью не разобрался ,но чувствую это не предел!!!! Пока выше 30 МГц Ширину канала не поднимал!!
НиколайОЦЕНКА27 мар 2013 13:29Точка просто супер ,пока до конца не установил одна просто лежит на подоконнике ,расстояние 1,5 км мешают деревья 5 мбит стабильного инета есть)))) ,когда установлю отпишусь еще раз. Доставка сработала супер,упаковал магазин классно,доставлял ПЭК ,5 дней.
АлександрОЦЕНКА17 фев 2013 19:18Надежное оборудование, простое в сборке, легко настраивается без особо каких мега знаний, качественно изготовлено, цена приемлема.
ВикторОЦЕНКА28 окт 2012 14:50Достойное недорогое оборудование, советую брать.
ЕвгенийОЦЕНКА26 сен 2012 20:23Хорошее решение для построения wifi моста, качественно, просто, надежно.
ФаридОЦЕНКА22 сен 2012 16:25Вполне приличное оборудование, тем более за эту цену. Пользуюсь им уже в течении 2х лет и в течении всего срока службы, лично с моей стороны, ни одного нарекания.
