Ubiquiti PowerBeam M5-300 ISO

Точка доступа разработана для решений, требующих максимальной производительности и радиочастотной изоляции. Антенна устройства выполнена совместно с защитным кожухом для снижения уровня радиопомех по бокам антенны, что особенно полезно при близком расположении нескольких антенн. Более того, такое решение позволяет существенно снизить ветровую нагрузку, защитить антенну и PowerBeam M5-300 ISO от суровых погодных условий. Технология airMAX обеспечивает пропускную способность более 150 Мбит/с настоящего TCP/IP трафика.

Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети. PowerBeam чрезвычайно универсален и экономически эффективен для развёртывания сетей.

В отличие от стандартных протоколов Wi-Fi, протокол TDMA airMAX позволяет каждому пользователю для отправки и получения данных использовать предустановленные промежутки времени, регламентированные интеллектуальным контролером точки доступа. Этот метод уменьшает задержки, скрытые конфликты узлов и увеличивает эффективность эфирного времени, улучшает производительность и пропускную способность, снижает шумы и делает устройство особенно удобным для многопользовательского использования в сравнении с другими устройствами этого же типа.

Особенности

• Интеллектуальный QoS. Приоритет назначается голосовым и видео данным для непрерывной потоковой передачи.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Допускает высокоскоростные соединения операторского класса.
• Инновационная механическая конструкция. Защитный кожух улучшает радиочастотное экранирование; встроенный механизм наклона позволяет отьюстировать антенну на 20° вверх или вниз; удобно устанавливать на мачту, так как для монтажа требуется только один гаечный ключ.
• Промышленная прочность конструкции. Крепёжные детали с покрытием GEOMET обладают улучшенной коррозийной устойчивостью, нежели с оцинкованным; тарелка и кронштейны изготовлены из оцинкованной стали, покрытой порошковой краской для более совершенной устойчивости к коррозии; защитный кожух снижает воздействие погодных условий.

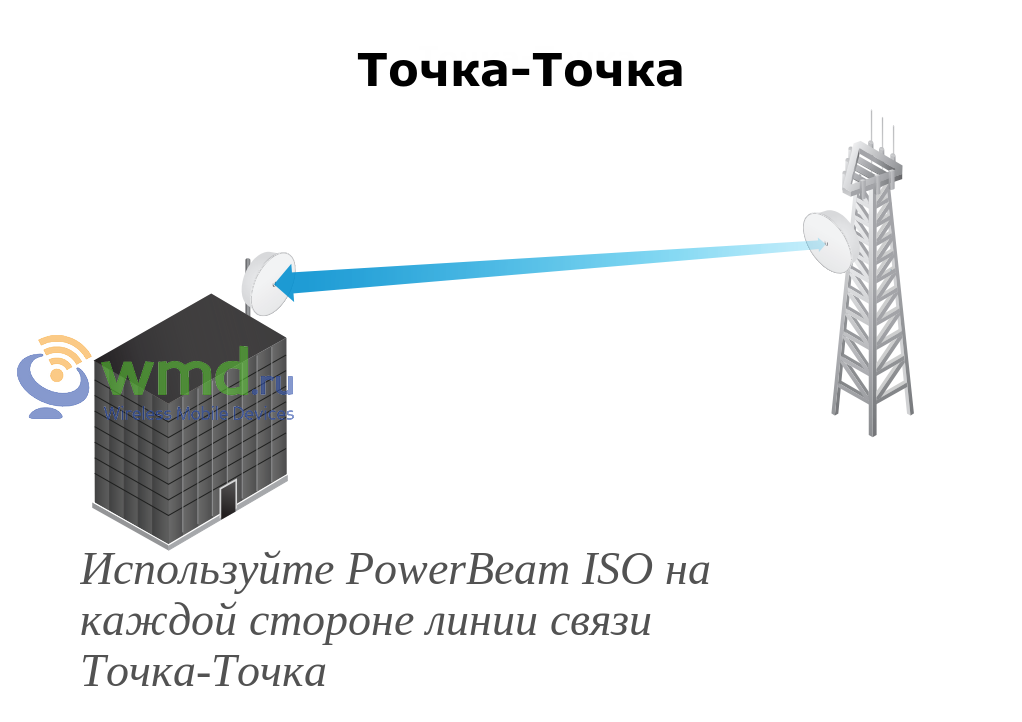

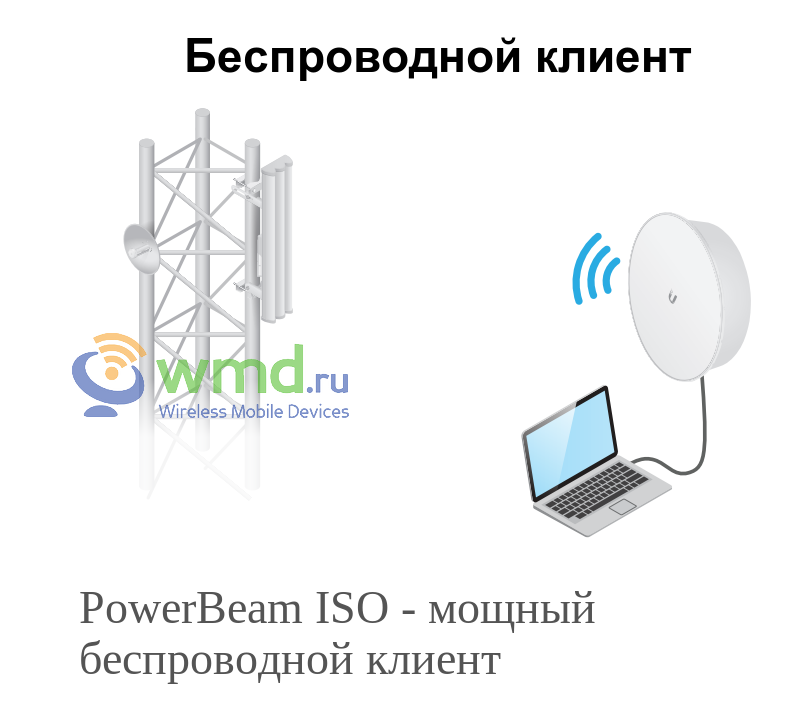

Пример использования

К airMAX Sector может быть подключено до 100 станций airMAX. Для иллюстрирования общей концепции показано четыре станции.

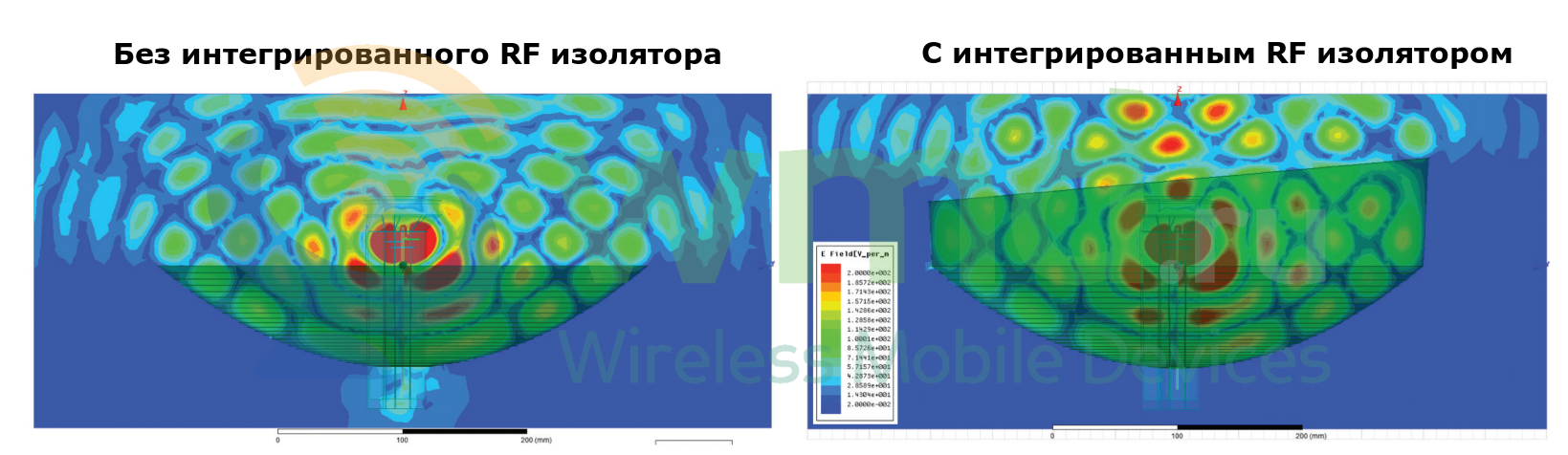

Конструкция со встроенным изолятором отфильтровывает шум и повышает помехоустойчивость при развёртывании совместно расположенных устройств. Сравнивая две приведённые ниже диаграммы, отметим превосходные эксплуатационные качества интегрированного изолятора.

Диаграммы излучения в ближней зоне отображены в ваттах и используют линейную шкалу. Сила электромагнитного поля обозначена цветом:

• Красный — высокая
• Зелёный — средняя
• Индиго — низкая

Программное обеспечение airOS

airOS — интуитивно понятная, универсальная, передовая технология прошивки от компании Ubiquiti — исключительно проста в использовании и не требует специальной подготовки для работы. За интерфейсом пользователя стоит мощная архитектура встроенного ПО, которая позволяет строить высокопроизводительные сети в формате «Точка-Многоточка» вне помещений.

• Поддержка протокола TDMA airMAX
• Выделение канала для устройств Ubiquiti
• Настраиваемая ширина канала
• Автоматическая синхронизация ACK
• Технология AAP
• Многоязыковая поддержка

airView

Встроенный во все Ubiquiti-устройства серии M, airView обеспечивает расширенный функционал анализатора спектра: графики «Waterfall» и «Waveform», а также график анализа спектра в режиме реального времени. Это даёт операторам возможность распознавать сигнатуры помех и планировать свои сети, минимизируя шумовые помехи.

• График «Waterfall» отражает совокупность энергии на каждой частоте с распределением по времени
• График «Waveform» представляет совокупность собранной энергии
• График «Real-time» показывает энергию в режиме реального времени в зависимости от частоты
• Recording —  автоматическая запись данных анализатора спектра airView и вывод отчётов о результатах

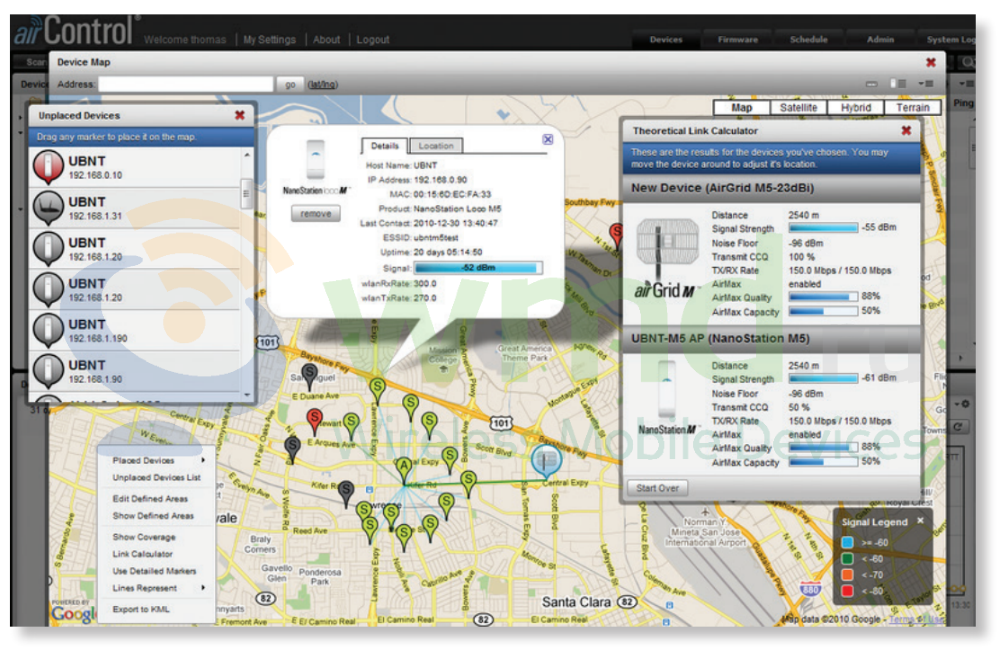

airControl

Мощное и интуитивно понятное серверное веб-приложение для управления сетью — позволяет операторам централизованно управлять целыми сетями устройств Ubiquiti.

• Карта сети
• Мониторинг состояния устройств
• Массовое обновление прошивки
• Веб-доступ к интерфейсу пользователя
• Управление группами устройств
• Планирование задач

Технические характеристики

Процессор	Atheros MIPS 74KC, 560 МГц
ОЗУ	64 МБ DDR2
ПЗУ	8 МБ Flash
Сетевой интерфейс	1х Ethernet-порт 10/100 Мбит/с
Размеры	364 х 364 х 276 мм
Вес	2,55 кг
Блок питания	PoE 24 В, 0,5 А
Способ питания	Passive PoE (пины: 4, 5 (+); 7, 8 (-))
Диапазон входного напряжения	20–26 В DC
Максимальное энергопотребление	6 Вт
Усиление	22 дБи
Выходная мощность	До 20 дБм для РФ (до 24 дБм для других стран)
Диапазон рабочих частот	5170–5875 МГц
Ветровая нагрузка	210 Н при 200 км/ч
Стойкость к ветру	200 км/ч
Светодиодные индикаторы	1х Питание, 1х LAN, 4х WLAN
Индикация уровня сигнала	Программно настраиваемая в соответствии с уровнями RSSI пользователя
Ширина канала	5/8/10/20/30/40 МГц
Поляризация	Двойная линейная
Корпус	УФ-стойкий пластик
Крепление	На мачту (монтажный набор входит в комплект поставки)
Защита от электростатических разрядов/электромагнитных импульсов	По воздуху: ±24 кВ, при контакте: ±24 кВ
Температура окружающей среды рабочая	-40.. +70 °С
Влажность окружающей среды рабочая	5.. 95% (без конденсации)
Испытание солевым туманом	IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
Испытание на вибрации	IEC 68-2-6
Испытания на температурный шок	IEC 68-2-14
Испытания на УФ	IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4
Испытания дождём и ветром	ETSI300-019-1.4, эквивалент: MIL-STD-810 G Method 506.5



Спецификация радиочасти

	Скорость передачи	Мощность передатчика	Чувствительность	Погрешность
802.11a	6–24 Мбит/с	24 дБм	-94 дБм	+/-2 дБ
	36 Мбит/с	24 дБм	-80 дБм	+/-2 дБ
	48 Мбит/с	23 дБм	-77 дБм	+/-2 дБ
	54 Мбит/с	22 дБм	-75 дБм	+/-2 дБ
802.11n / airMAX	MCS0	24 дБм	-96 дБм	+/-2 дБ
	MCS1	24 дБм	-95 дБм	+/-2 дБ
	MCS2	23 дБм	-92 дБм	+/-2 дБ
	MCS3	23 дБм	-90 дБм	+/-2 дБ
	MCS4	22 дБм	-86 дБм	+/-2 дБ
	MCS5	21 дБм	-83 дБм	+/-2 дБ
	MCS6	20 дБм	-77 дБм	+/-2 дБ
	MCS7	20 дБм	-74 дБм	+/-2 дБ
	MCS8	24 дБм	-96 дБм	+/-2 дБ
	MCS9	24 дБм	-95 дБм	+/-2 дБ
	MCS10	23 дБм	-92 дБм	+/-2 дБ
	MCS11	23 дБм	-90 дБм	+/-2 дБ
	MCS12	22 дБм	-86 дБм	+/-2 дБ
	MCS13	21 дБм	-83 дБм	+/-2 дБ
	MCS14	20 дБм	-77 дБм	+/-2 дБ
	MCS15	20 дБм	-74 дБм	+/-2 дБ

Параметры антенны

Усиление	22 дБи
КСВН	1.5:1
Механическая регулировка угла наклона антенны	± 20°

Диаграммы направленности

Вертикальная поляризация

в горизонтальной плоскости

в вертикальной плоскости

Горизонтальная поляризация

в горизонтальной плоскости

в вертикальной плоскости

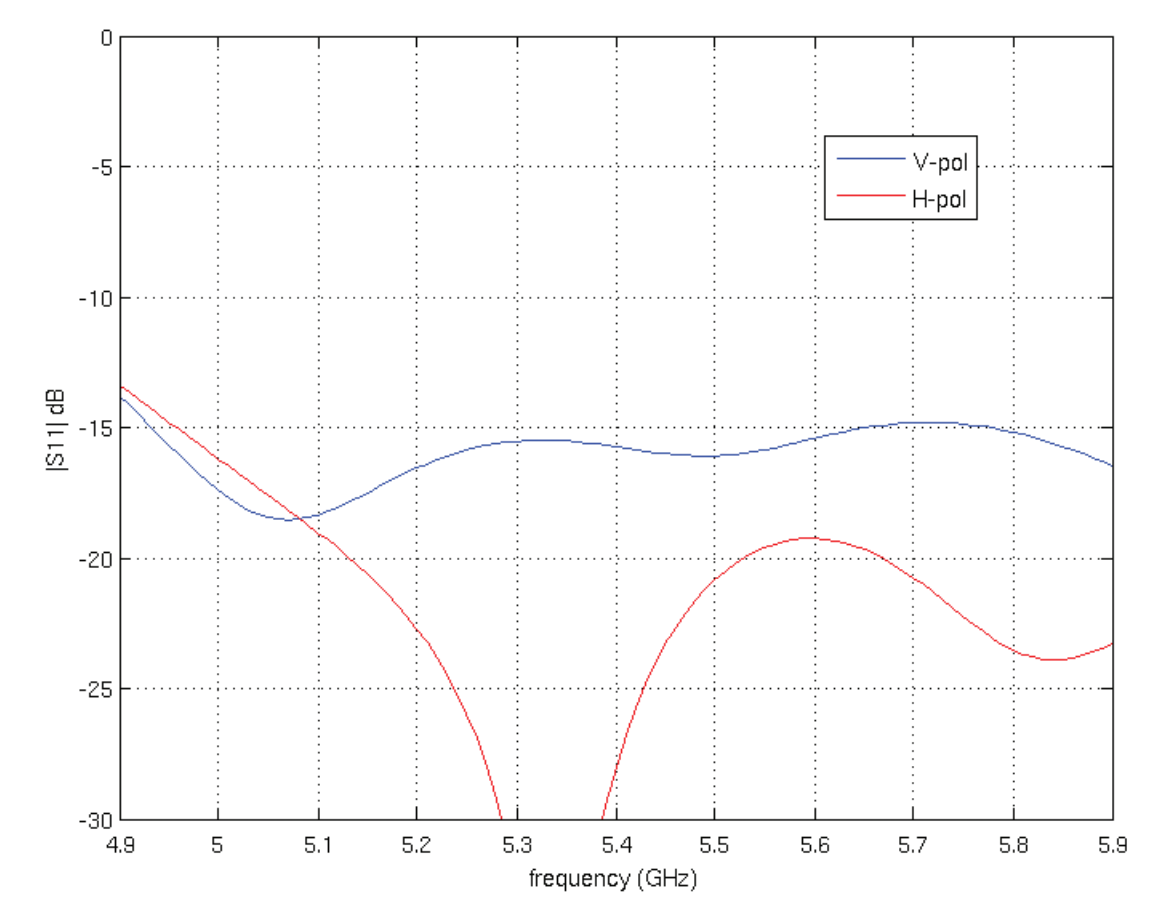

Затухание несогласованности

Комплект поставки

Отражатель	1 шт.
Радиопрозрачный колпак	1 шт.
Облучатель	1 шт.
Задняя часть облучателя	1 шт.
Крепёжная пластина	1 шт.
Регулирующая пластина	1 шт.
Зажимная скоба для мачты	1 шт.
Шестигранные болты с шайбой М8х20	4 шт.
Соединительная гайка М8	2 шт.
Болт с квадратным подголовком М8х135	2 шт.
Адаптер питания PoE (24 В, 0,5 А) с крепёжной пластиной	1 шт.
Шнур питания	1 шт.
Краткое руководство по быстрой установке	1 шт.
