MikroTik LtAP LR8 LTE kit

Компактное комплексное решение с поддержкой LTE, GPS и Wi-Fi для LoRa в сверхпрочном корпусе с несколькими способами питания. Внутри корпуса находится мощная беспроводная точка доступа (2,4 ГГц) с гигабитным портом Ethernet, встроенный GPS и две внутренние LTE-антенны. Есть два слота miniPCI-e — один используется для модема LTE, другой занят платой концентратора для шлюза LoRaWAN.

Особенности

• Дизайн "всё в одном": высокоскоростной LTE-модем, встроенный GPS-приёмник, "Интернет вещей"
• Три слота под карты mini-SIM — идеально для роуминга

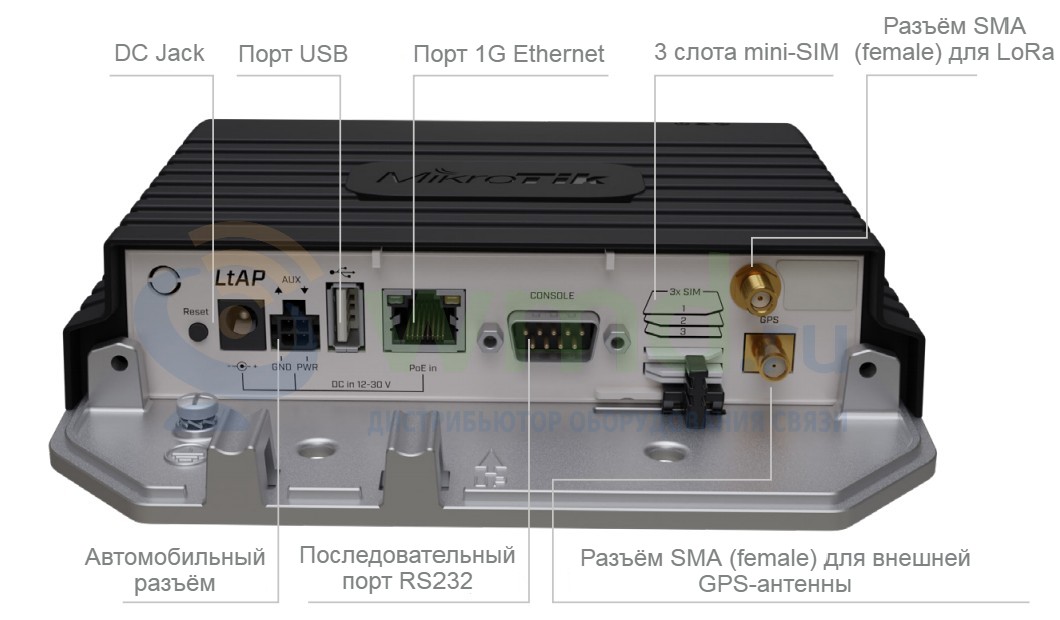

• Гигабитный Ethernet-порт с подачей PoE-питания
• Три способа питания^*:
  – через гнездо для постоянного тока 12–30 В
  – по технологии Passive PoE 12–30 В
  – с помощью автомобильного кабеля 12–27 В
• Готово к интеграции в "Интернет вещей"
• Многофункциональное использование посредством мощной RouterOS
• Централизованное управление при помощи удобного бесплатного инструмента — системы CAPsMAN
• Применение: логистика (отслеживания маршрутов), мониторинг парковочных мест (заняты или свободны), сельское хозяйство (отслеживание местонахождения крупного рогатого скота, датчик уровня зерна в зернохранилище, интеллектуальное орошение)

^* Производитель даже был свидетелем запитывания устройства пользователями от внешнего аккумулятора ёмкостью 20 000 мАч в течение дня!

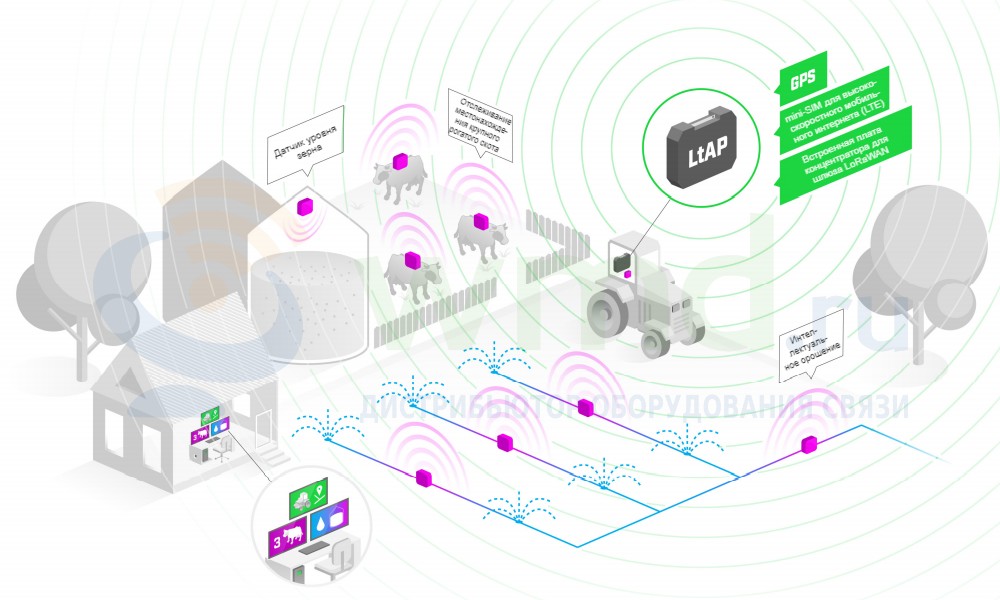

«Интернет вещей» никогда не был таким доступным  Для полного понимания возможностей устройства необходимо поговорить об «Интернете вещей». Начнём с примера. Представьте себе фермера, у которого есть крупный рогатый скот, ирригационная система для посевов и зернохранилище. Ежедневно ему необходимо: отслеживать животных; следить за уровнем запасов зерна; контролировать систему орошения.

В выполнении всех этих задач фермеру помогут недорогие беспроводные датчики. Подключив их к LtAP LR8 LTE kit, он может осуществлять сбор данных в режиме реального времени, объединять их с информацией о местонахождении транспортного средства и отправлять их в облако посредством высокоскоростного LTE-модема. Теперь вся информация, необходимая для мониторинга и планирования развития его ферм, находится в одном месте. Так просто и удобно.

В основе этого лежит беспроводная технология с низким энергопотреблением LoRa (от англ. Long Range), что означает «большой радиус действия». Вот почему LoRa — лучший способ для построения собственных решений «Интернета вещей». Технология LoRa применима для всего: от умных домов до сельского хозяйства, систем поставок, логистики и даже умных городов. Мониторинг парковочных мест, отслеживание транспортных средств коммунальных служб, измерение параметров окружающей среды и т.д. — возможности безграничны.

Существует даже бесплатная серверная инфраструктура, которую можно использовать — The Things Network, полностью поддерживаемая LtAP LR8 LTE kit. Благодаря большому сообществу энтузиастов и разработчиков по всему миру, Вы никогда не останетесь наедине со своими проблемами относительно сети LoRaWAN.

Идеально подходит для логистики и отслеживания

Три слота под карты mini-SIM доступны для настройки автоматического переключения между операторами сотовой связи. Очень удобно, если нужно постоянно пересекать границу.

Устройство оснащено двумя внутренними LTE-антеннами, но могут быть задействованы разъёмы u.FL для установки внешних антенн по своему выбору с целью улучшения охвата. То же самое и с GPS — подключение внешней антенны также предусмотрено.

В документации по RouterOS приведён простой пример использования приложения для отслеживания, чтобы сразу начать определение местоположения в режиме реального времени!

The Things Network

Устройства LoRa-линейки готовы к работе в рамках известной инфраструктуры — The Things Network — с открытым исходным кодом, которая обеспечивает бесплатное покрытие сети LoRaWAN и предлагает множество приложений для ваших нужд. The Things Network поможет начать работу с Интернетом за один день. Легко модернизируется до корпоративной сети The Things Industries.

Инсталляция настолько проста, что её может освоить каждый. Нет необходимости заново изобретать велосипед — присоединяйтесь к The Things Network, чтобы сэкономить время и силы с помощью интеллектуальных решений!

RouterOS — исключительная универсальность

Запустите защищённый VPN из офиса прямо в свой дом, подключите родительский контроль, QoS (приоритизация трафика для определенных нужд, например потоковой передачи), особые правила брандмауэра, аппаратное ускорение IPsec, VLAN, DHCP, уведомления по электронной почте или СМС и т.д. С помощью скриптов RouterOS возможна автоматизация многих задач:

• изменение очереди в зависимости от использования полосы пропускания;
• сложные триггерные уведомления, такие как «Ваша пропускная способность достигла X за Y минут!»;
• резервное копирование и настройка дополнительных устройств и многое другое!

Если Вы можете себе это представить — RouterOS удастся это сделать. Возможна даже установка RouterOS на ПК или виртуальную машину для ещё большего количества сетевых экспериментов!

Также предусмотрен удобный бесплатный инструмент для централизованного управления всеми Вашими беспроводными устройствами MikroTik — CAPsMAN. В отличие от традиционного программного обеспечения для контроллера, CAPsMAN не требует отдельного устройства, а запускается на любом сетевом RouterOS-устройстве.

MikroTik разрабатывает собственное программное обеспечение с 1996 года. С каждой новой версией приоритет производителя оставался неизменным: предоставить пользователям свободу изучения различных настроек и всегда иметь нужные инструменты для работы. Без лишних платных доступов.

Технические характеристики

Процессор	MediaTek MT7621A 880 МГц, 2 ядра, 4 потока, архитектура MMIPS
ОЗУ	128 МБ RAM
ПЗУ	16 МБ FLASH
Проводной сетевой интерфейс	1х 10/100/1000 Мбит/с RJ45 Ethernet
GPS-приёмник	Встроенный
Последовательный консольный порт	1х RS232
Дополнительные интерфейсы	3x mini-SIM для модема  (Доступны слоты 2 и 3, слот 1 не подключен к интерфейсу LTE) 2x miniPCI-e (один с установленным LTE-модемом R11e-LTE, другой занят LoRa-радиомодулем R11e-LR8) 1x USB 2.0 (тип А),1 A, с возможностью сброса питания USB-порта (При стандартных настройках использование порта USB недоступно. Можно изменить эти настройки в RouterOS, но это отключит LoRa-радиомодуль R11e-LR8.)
Питание на входе	12–30 В (Passive PoE, DC Jack) 12–27 В (автомобильный разъём)
Максимальное энергопотребление	24 Вт (9 Вт без подключённых устройств)
Размеры	170 x 162 x 40 мм
Температура окружающей среды рабочая	-40.. +70 °C (протестировано)
Среднее время безотказной работы	Около 200 000 часов при +25 °C
Операционная система	RouterOS Level 4
Охлаждение	Пассивное
Дополнительно	Датчик температуры платы, датчик напряжения



Параметры радиомодуля LoRa

Частотные планы	ru-864: 864.1/864.3/864.5/864.7/864.9/869.1/868.9 МГц (каналы из нижнего и верхнего регуляторных поддиапазонов) и ru-864-mid: 866.9/867.1/867.3/867.5/867.7/867.9/868.9/869.1 МГц (каналы из среднего и верхнего поддиапазонов, дают на 2–3 дБ большую энергетику; частично схож с европейским EU868)
Ширина канала	125 кГц и 250 кГц
Мощность передачи	ЭИИМ до 20 дБм
Чувствительность приёмника	Макс. -137 дБ @ SF12
Класс	A и C
Антенна	Разъём SMA для подключения внешней



Параметры радиомодуля Wi-Fi

Радиомодуль	Встроенный 2,4 ГГц, 802.11b/g/n
Максимальная скорость передачи данных	300 Мбит/с
Цепи MIMO	2x2
Коэффициент усиления антенны	2,5 дБи
Ширина диаграммы направленности антенны	360°
Модель чипа	AR9382
Поколение связи	Wi-Fi 4
Выходная мощность	До 20 дБм для РФ (до 26 дБм для других стран)
Детальные характеристики мощности / чувствительности
Скорость	Мощность передатчика, дБм	Чувствительность приёмника, дБм
1 Мбит/с	25	-100
6 Мбит/с	26	-96
11 Мбит/с	25	-94
54 Мбит/с	23	-78
MCS0	26	-96
MCS7	22	-73



Параметры радиомодуля сотовой связи

Тип антенны	Две встроенные, с разъёмами u.FL
Коэффициент усиления антенны	4 дБи
Ширина диаграммы направленности антенны	360°
LTE-категория	4 (150 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал)
Категория 3G	R7 (21 Мбит/с — нисходящие каналы, 5,76 Мбит/с — восходящий канал)
Категория 2G	Class 12
Поддерживаемые диапазоны LTE (FDD)	1 (2100) / 2 (1900) / 3 (1800) / 7 (2600) / 8 (900) / 20 (800)
Поддерживаемые диапазоны LTE (TDD)	38 (2600) / 40 (2300)
Поддерживаемые 3G-диапазоны	1 (2100) / 2 (1900) / 5 (850) / 8 (900)
Поддерживаемые 2G-диапазоны	2 (1900) / 3 (1800) / 5 (850) / 8 (900)



Комплект поставки

Точка доступа	1 шт.
Блок питания 24 В, 1,2 А	1 шт.
Автомобильный кабель	1 шт.
Набор винтов K-67	1 шт.
