MikroTik LtAP LR8 LTE6 kit

Компактное комплексное решение с поддержкой LTE, GPS и Wi-Fi для LoRa в сверхпрочном корпусе.

Усовершенствованная версия LtAP LR8 LTE kit получила новый LTE-модем категории 6, который обеспечивает увеличение скорости и снижение цены! Он также поддерживает агрегацию несущих частот, позволяя устройству работать в нескольких диапазонах одновременно. Это означает увеличение скорости отклика в загруженной среде и повышение эффективности передачи слабого сигнала в условиях сельской местности. После перехода на категорию 6 скорость интернета в сёлах может удвоиться.

Внутри корпуса находится мощная беспроводная точка доступа диапазона 2,4 ГГц с гигабитным портом Ethernet, встроенный GPS и две внутренние LTE-антенны. Есть два слота miniPCI-e — один используется для модема LTE, другой занят платой концентратора для шлюза LoRaWAN.

Особенности

• Дизайн "всё в одном": высокоскоростной LTE-модем, встроенный GPS-приёмник, "интернет вещей"
• Гигабитный Ethernet-порт с PoE-In
• Три слота под карты mini-SIM — идеально для роуминга
• Три способа питания^*:
  – через гнездо для постоянного тока 12–30 В
  – по технологии Passive PoE 12–30 В
  – с помощью автомобильного кабеля 12–27 В
• Многофункциональное использование посредством мощной RouterOS
• Готово к интеграции в "интернет вещей"
• Централизованное управление при помощи удобного бесплатного инструмента — системы CAPsMAN
• Применение: логистика (отслеживания маршрутов), мониторинг парковочных мест (заняты или свободны), сельское хозяйство (отслеживание местонахождения крупного рогатого скота, датчик уровня зерна в зернохранилище, интеллектуальное орошение)

^* Производитель даже был свидетелем запитывания устройства пользователями от внешнего аккумулятора ёмкостью 20 000 мАч в течение дня!

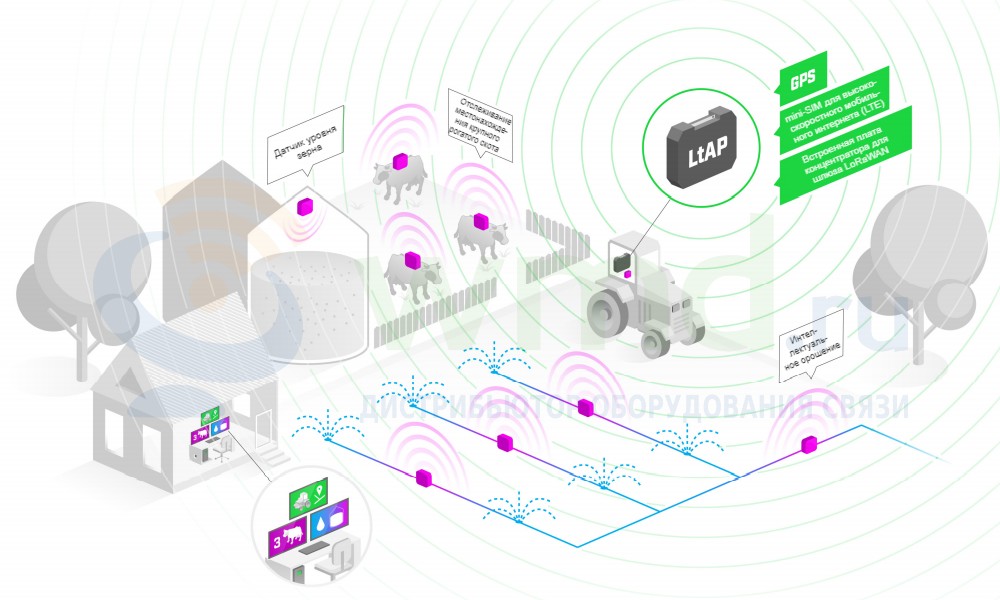

«Интернет вещей» никогда не был таким доступным  Для полного понимания возможностей устройства необходимо поговорить об «интернете вещей». Начнём с примера. Представьте себе фермера, у которого есть крупный рогатый скот, ирригационная система для посевов и зернохранилище. Ежедневно ему необходимо: отслеживать животных; следить за уровнем запасов зерна; контролировать систему орошения.

В выполнении всех этих задач фермеру помогут недорогие беспроводные датчики. Подключив их к LtAP LR8 LTE6 kit, он может осуществлять сбор данных в режиме реального времени, объединять их с информацией о местонахождении транспортного средства и отправлять их в облако посредством высокоскоростного LTE-модема. Теперь вся информация, необходимая для мониторинга и планирования развития его ферм, находится в одном месте. Так просто и удобно.

В основе этого лежит беспроводная технология с низким энергопотреблением LoRa (от англ. Long Range), что означает «большой радиус действия». Вот почему LoRa — лучший способ для построения собственных решений «интернета вещей». Технология LoRa применима для всего: от умных домов до сельского хозяйства, систем поставок, логистики и даже умных городов. Мониторинг парковочных мест, отслеживание транспортных средств коммунальных служб, измерение параметров окружающей среды и т.д. — возможности безграничны.

Существует даже бесплатная серверная инфраструктура, которую можно использовать — The Things Network, полностью поддерживаемая LtAP LR8 LTE6 kit. Благодаря большому сообществу энтузиастов и разработчиков по всему миру, Вы никогда не останетесь наедине со своими проблемами относительно сети LoRaWAN.

Идеально подходит для логистики и отслеживания

Три слота под карты mini-SIM доступны для настройки автоматического переключения между операторами сотовой связи. Очень удобно, если нужно постоянно пересекать границу.

Устройство оснащено двумя внутренними LTE-антеннами, но могут быть задействованы разъёмы u.FL для установки внешних антенн по своему выбору с целью улучшения охвата. То же самое и с GPS — подключение внешней антенны также предусмотрено.

В документации по RouterOS приведён простой пример использования приложения для отслеживания, чтобы сразу начать определение местоположения в режиме реального времени!

The Things Network

Устройства LoRa-линейки готовы к работе в рамках известной инфраструктуры — The Things Network — с открытым исходным кодом, которая обеспечивает бесплатное покрытие сети LoRaWAN и предлагает множество приложений для ваших нужд. The Things Network поможет начать работу с "интернетом вещей" за один день. Легко модернизируется до корпоративной сети The Things Industries.

Инсталляция настолько проста, что её может освоить каждый. Нет необходимости заново изобретать велосипед — присоединяйтесь к The Things Network, чтобы сэкономить время и силы с помощью интеллектуальных решений!

RouterOS — исключительная универсальность

Запустите защищённый VPN из офиса прямо в свой дом, подключите особые правила брандмауэра, аппаратное ускорение IPsec, VLAN, DHCP, уведомления по электронной почте или СМС и т.д. С помощью скриптов RouterOS возможна автоматизация многих задач:

• изменение очереди в зависимости от использования полосы пропускания;
• сложные триггерные уведомления, такие как «Ваша пропускная способность достигла X за Y минут!»;
• резервное копирование и настройка дополнительных устройств и многое другое!

Также предусмотрен удобный бесплатный инструмент для централизованного управления всеми Вашими беспроводными устройствами MikroTik — CAPsMAN. В отличие от традиционного программного обеспечения для контроллера, CAPsMAN не требует отдельного устройства, а запускается на любом сетевом RouterOS-устройстве.

MikroTik разрабатывает собственное программное обеспечение с 1996 года. С каждой новой версией приоритет производителя оставался неизменным: предоставить пользователям свободу изучения различных настроек и всегда иметь нужные инструменты для работы. Без лишних платных доступов.

Технические характеристики

Процессор	MT7621AT, 2 ядра, 4 потока, архитектура MMIPS
Номинальная частота процессора	880 МГц
ОЗУ	128 МБ RAM
ПЗУ	16 МБ FLASH
Проводной сетевой интерфейс	1х 10/100/1000 Мбит/с Ethernet
GPS-приёмник	Встроенный
Последовательный консольный порт	1х RS232
Дополнительные интерфейсы	3x mini-SIM для модема  2x miniPCI-e 1x USB 2.0 (тип А),1 A, с возможностью сброса питания USB-порта
Число входов постоянного тока	3 (DC Jack, PoE-In или автомобильный разъём)
Питание на входе	12–30 В (DC Jack) Максимальный ток при минимальном напряжении: 1,31 А Максимальный ток при максимальном напряжении: 0,59 А 12–30 В (PoE-In) Максимальный ток при минимальном напряжении: 1,48 А Максимальный ток при максимальном напряжении: 0,59 А 12–27 В (автомобильный разъём) Максимальный ток при минимальном напряжении: 1,31 А Максимальный ток при максимальном напряжении: 0,59 А
PoE-In	Passive PoE
Максимальное энергопотребление	24 Вт (12 Вт без подключённых устройств)
Размеры	170 x 162 x 40 мм
Температура окружающей среды рабочая	-40.. +70 °C (протестировано)
Среднее время безотказной работы	Около 200 000 часов при +25 °C
Операционная система	RouterOS версии 7, уровень лицензии 4
Охлаждение	Пассивное
Сертификация	CE, FCC, IC, E-MARK, EAC, ROHS
Степень защиты корпуса	IP54
Дополнительно	Датчик температуры платы, датчик напряжения



Параметры радиомодуля LoRa

Код продукта	R11e-LR8
Интерфейс	miniPCI-e
Поддерживаемый класс	A и C
Диапазон частот	864–870 МГц (для России)
Выходная радиочастотная мощность	20 дБм (863–870 МГц)
Максимальная чувствительность приёмника	-137 дБ @ SF12
Дальность радиосвязи	До 15 км в сельской местности и до 2 км в городской среде при использовании MikroTik LoRa Antenna kit v2 (6,5 дБи)
Температура окружающей среды рабочая	-40.. +70 °C
Максимальное энергопотребление	2 Вт



Параметры радиомодуля сотовой связи

Модем LTE	R11eL-FG621-EA
Код зоны отслеживания (TAC)	86335904
GNSS	GPS
LTE-категория	6 (300 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал)
Категория 3G	R8 (42,2 Мбит/с — нисходящий канал, 11,2 Мбит/с — восходящий канал)
MIMO	2x2 — нисходящий канал 1x1 — восходящий канал
Поддерживаемые диапазоны LTE (FDD), МГц	8 (900) / 20 (800) / 28 (700) / 1 (2100) / 3 (1800) / 5 (850) / 7 (2600)
Поддерживаемые диапазоны LTE (TDD), МГц	38 (2600) / 40 (2300) / 41 (2500)
Поддерживаемые 3G-диапазоны	1 (2100) / 3 (1800) / 5 (850) / 8 (900)

Поддерживаемые диапазоны LTE для агрегации двух несущих частот
1+1/3/5/7/8/20/28	3+3/5/7/8/20/28	5+5/7	7+7/8/20/28
40+40	8+8	38+38	41+41

Параметры радиомодуля Wi-Fi

Радиомодуль	Встроенный 2,4 ГГц, 802.11b/g/n
Максимальная скорость передачи данных	300 Мбит/с
Цепи MIMO	2x2
Коэффициент усиления антенны	2,5 дБи
Модель чипа	AR9342
Поколение связи	Wi-Fi 4

Детальные характеристики мощности / чувствительности
Скорость  (2,4 ГГц)	Мощность передатчика	Чувствительность приёмника
	дБм
1 Мбит/с	25	-100
11 Мбит/с	25	-94
6 Мбит/с	26	-96
54 Мбит/с	23	-78
MCS0	26	-96
MCS7	22	-73



Результаты замера производительности процессора

LtAP-2HnD&FG621-EA&LR8		MT7621A (880 МГц) тест через один порт 1G
Режим	Конфигурация	1518 байт		512 байт		64 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Мост	отсутствует (fast path)	81,3	987,3	235	962,6	1207,4	618,2
Мост	25 правил фильтрации моста	81,2	986,1	175,3	718	177	90,6
Маршрутизация	отсутствует (fast path)	81,3	987,3	234,9	962,2	1067,6	546,6
Маршрутизация	25 простых очередей	81,2	986,1	216,2	885,6	222,5	113,9
Маршрутизация	25 ip filter rules	81,2	986,1	112,5	460,8	110	56,3



Комплект поставки

LtAP LR8 LTE6 kit	1 шт.
Блок питания 24 В, 1,2 А	1 шт.
Автомобильный кабель 0,35 м, 4 пина	1 шт.
Набор винтов (К-67)	1 шт.
