Ubiquiti LiteBeam 5AC-23

РЕЙТИНГ ПРОДУКТА:
(5 / 5)
напечатать
  • Фото #1 Ubiquiti LiteBeam 5AC-23
  • Фото #2 Ubiquiti LiteBeam 5AC-23
  • Фото #3 Ubiquiti LiteBeam 5AC-23
  • Фото #4 Ubiquiti LiteBeam 5AC-23
  • Фото #5 Ubiquiti LiteBeam 5AC-23
  • Фото #6 Ubiquiti LiteBeam 5AC-23
  • Фото #7 Ubiquiti LiteBeam 5AC-23
  • Фото #8 Ubiquiti LiteBeam 5AC-23
Показать все (14)
  • Артикул:1055
  • Производитель:Ubiquiti
  • Гарантия:1 год(а)
  • Кол-во в 1 упаковке:10 шт
  • SKU вендора:LBE-5AC-23-EU
Радиоустройство 5 ГГц, PtP/CPE, airMAX ac, MIMO 2х2, 23 дБи, 30+ км
Добавить к сравнению Сравнить товара →
Купить Ubiquiti LiteBeam 5AC-23
последняя цена:
9 520 р.
цена включает НДС 20%
СНЯТО С ПРОИЗВОДСТВА
ДОСТУПНА НОВАЯ МОДЕЛЬ:Ubiquiti LiteBeam 5AC Gen2Ubiquiti LiteBeam 5AC Gen27 010 р.ЕСТЬ НА
СКЛАДЕ

Вы можете купить аналоги Ubiquiti LiteBeam 5AC-23

Описание Ubiquiti LiteBeam 5AC-23

Лёгкое, компактное и высокопроизводительное устройство для беспроводной широкополосной передачи данных в диапазоне 5 ГГц на расстояния свыше 30 км.

LiteBeam 5AC-23 объединяет проприетарные технологии аппаратного и программного обеспечения для комбинирования необходимой пропускной способности и дальности действия, сохраняя при этом низкую стоимость.

Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети.

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

Пример использования

Многофункциональная операционная система

LiteBeam управляется фирменной ОС airOS 7, предоставляющей мощные функции, в том числе поддержку протокола airMAX ac, отображение радиочастотных параметров в реальном времени и новый, более удобный интерфейс.

Непрерывный спектральный анализ

Устройство LiteBeam обладает дополнительным радиомодулем для технологии airView, которая позволяет вести постоянный анализ состояния радиосреды без разрыва основного соединения.

Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контроллером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени. Таким образом, технология airMAX обеспечивает улучшенную пропускную способность, масштабируемость, помехозащищённость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.

  • Интеллектуальный QoS. Повышенный приоритет назначается потоковой передаче голоса и видео.
  • Масштабируемость. Большая ёмкость и масштабируемость.
  • Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса на расстоянии свыше 30 км.

Конструкция

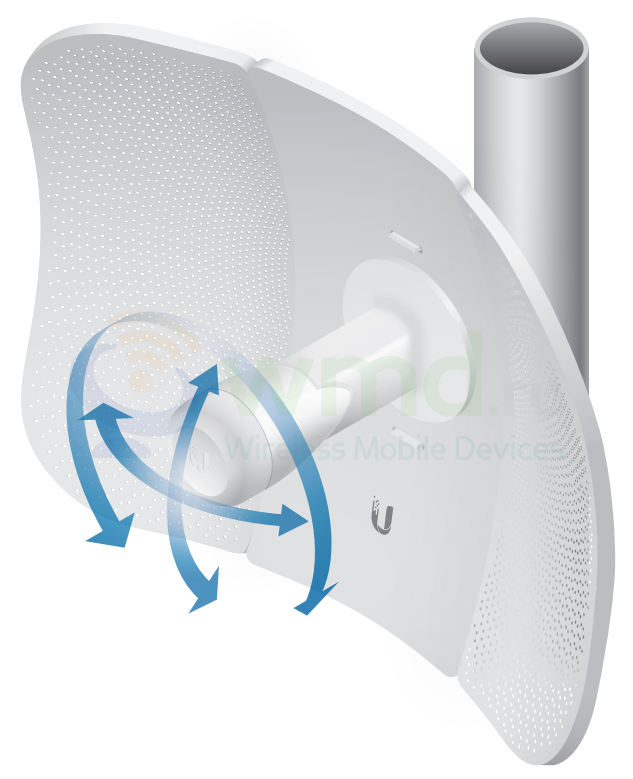

Уникальное крепление на шаровом шарнире обеспечивает гибкость регулировки по трём осям и позволяет легко направить устройство в нужную сторону. Система крепления с пузырьковым уровнем способствует простой и быстрой юстировке.

Абсолютно новая механическая конструкция превращает сборку и разборку устройства в - буквально - защёлкивание. Никаких дополнительных инструментов для этого не требуются. Облучатель, антенная панель, задний кожух и крепление просто защёлкиваются вместе, делая сборку безопасной, простой и прочной.

LiteBeam 5AC-23 имеет направленную антенну с высоким коэффициентом усиления (до 23 дБи) и поддержкой технологии MIMO 2x2 для передачи данных на большие расстояния. Узкая диаграмма направленности способствует большей устойчивости к помехам.

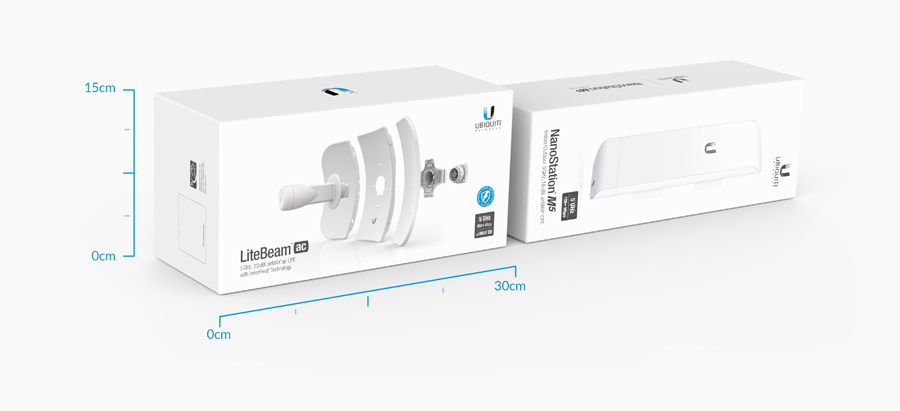

Благодаря лёгкому весу и ультракомпактной упаковке, LiteBeam 5AC-23 идеально подходит для транспортировки и хранения.

Технические характеристики

Процессор MIPS 74K, 533 МГц
ОЗУ 64 МБ
Сетевой интерфейс 1х 10/100/1000 Ethernet-порт
Соответствие RoHS Да
Размеры (без крепления) 362 x 273 x 203 мм
Вес (без крепления) 907 г
Блок питания 24 В, 0.3 A Gigabit PoE
Способ питания Passive PoE. Напряжение подается через Ethernet (пины: 4, 5 (+); 7, 8 (-))
Максимальная потребляемая мощность 7 Вт
Ветровая нагрузка 283 ньютон при 200 км/ч
Стойкость к ветру До 200 км/ч
Крепление Крепление на мачту (в комплекте)
Защита от электростатического разряда/электромагнитного импульса По воздуху: ±24 кВ
При контакте: ±24 кВ
Температура окружающей среды рабочая -40.. +70 °C
Влажность окружающей среды рабочая 5.. 95% (без конденсации)
Спецификация ETSI EN 302 326 DN2
Испытание на удар и вибрацию ETSI300-019-1.4



Параметры радиомодуля

Выходная мощность До 20 дБм для РФ (до 25 дБм для других стран)
Диапазон рабочих частот 5150 - 5875 МГц
Ширина канала Доступные варианты зависят от режима радиоинтерфейса
Access Point PTP: 10, 20, 30, 40, 50, 60, 80 МГц
Access Point PTMP: 10, 20, 30, 40 МГц
Station PTP: автоматически 20/40/80 МГц (рекомендуется), 10, 30, 50, 60 МГц
Station PTMP: автоматически 20/40 МГц (рекомендуется), 10, 30 МГц


Скорость передачи Мощность передатчика Чувствительность приёмника Погрешность
airMAX ac 1x BPSK (½) 25 дБм -96 дБм +/-2 дБ
2x QPSK (½) 25 дБм -95 дБм +/-2 дБ
2x QPSK (¾) 25 дБм -92 дБм +/-2 дБ
4x 16QAM (½) 25 дБм -90 дБм +/-2 дБ
4x 16QAM (¾) 25 дБм -86 дБм +/-2 дБ
6x 64QAM (⅔) 25 дБм -83 дБм +/-2 дБ
6x 64QAM (¾) 24 дБм -77 дБм +/-2 дБ
6x 64QAM (⅚) 23 дБм -74 дБм +/-2 дБ
8x 256QAM (¾) 21 дБм -69 дБм +/-2 дБ
8x 256QAM (⅚) 21 дБм -65 дБм +/-2 дБ


Параметры антенны

Усиление 23 дБи
Макс. КСВН 1.5:1
Диаграммы направленности
Вертикальная поляризация

в горизонтальной плоскости

в вертикальной плоскости

Горизонтальная поляризация

в горизонтальной плоскости

в вертикальной плоскости

Затухание несогласованности


Комплект поставки

Облучатель 1 шт.
Центральная отражающая панель 1 шт.
Боковые отражающие панели 2 шт.
Приёмник облучателя 1 шт.
Шаровой крепёж 1 шт.
Металлический хомут 1 шт.
Адаптер питания Gigabit PoE 24 В 0.3 А с крепёжной пластиной 1 шт.
Кабель питания 1 шт.
Руководство по установке 1 шт.

Технические характеристики Ubiquiti LiteBeam 5AC-23

  • Линейка
    Ubiquiti LiteBeam ac
  • Рабочая частота
    5 ГГц
  • Стандарт радио в основе
    802.11ac
  • Тип антенны
  • Коэффициент усиления антенны
  • Поддержка MIMO
    2x2
  • Постоянный анализ эфира
    Да
  • Активная фильтрация
    Нет
  • Металлический корпус
    Нет
  • GPS-синхронизация
    Нет
  • Выходная мощность
    25 дБм
  • Кол-во портов Ethernet (RJ45)
    1
  • Скорость Ethernet (RJ45)
  • Порт SFP
    Нет
  • Питание по PoE
    Passive PoE 24 В
  • Раздача PoE-питания
    Нет
  • Межсетевой экран (Firewall)
    Да
  • DHCP-сервер
    Да
  • Частота процессора
    533 МГц
  • 3G/4G-модем
  • Рабочая температура (от)
    -40 °C
  • Рабочая температура (до)
    +70 °C
  • Мощность передатчика для России
    20 дБм

Аксессуары для Ubiquiti LiteBeam 5AC-23

Нашли ошибку?

Отзывы о Ubiquiti LiteBeam 5AC-23 (17)

Алексей ЗаворыкинОЦЕНКА06 мар 2017 15:00Виталий, добрый день. По поводу ссылки - сотрите точку в конце и файл станет доступен. Также Вы можете вручную открыть его на сайте производителя - ubnt.com - в разделе Downloads.
ВиталийОЦЕНКА03 мар 2017 21:19Последняя ссылка не рабочая.
Кто использовал в качестве моста?
Поделитесь, как ведет себя. Интересует на дистанции 4-5 км.
Александр ИсаковОЦЕНКА01 мар 2017 11:18Добрый день Антон, возможно. Более подробно можете ознакомиться по данной ссылке dl.ubnt.com/guides/airOS/airOS_8_UG_V02.pdf.
АнтонОЦЕНКА01 мар 2017 10:39Подскажите можно ли одно из устройств настроить как маршрутизатор, и поднять на нем PPPoE до провайдера?
ОлегОЦЕНКА25 июн 2016 23:06Добавлю свои 5 копеек о данных устройствах. Купил 2 шт для организации канала точка-точка. Сразу хочу высказать глубокое уважение конструкторам ubiquity- сборка устройства одно удовольствие. Но есть одно "но" - колпачок для кабеля очень жесткий, что бы его открыть нужно приложить достаточно много усилий. Тест системы в лабораторных условиях показал максимальную скорость порядка 350 Мбит при ширине канала 40 Мгц. Мне столько не нужно ибо интернет у меня 100Мбит, поэтому поставил ширину канала 10МГц. В полевых условиях крайне необходимо точно позиционировать устройства относительно друг друга, иначе мощность сигнала будет не максимальной. На расстоянии почти 2 км и почти прямой видимости были получены искомые 100Мбит в симплексе. В дуплексе 2х50Мбит. Спидтест показал 80Мбит на вход и столько же на выход. Тестировал скорость в сильный ливень- скорость немного снижается, но держится. До этого стояли Airgrid M2HP, там макс. скорость на 40МГц была 60МБит в симплексе. Делаю вывод: устройства годные! Всем спасибо!
Алексей ЗаворыкинОЦЕНКА24 июн 2016 14:16Кирилл,

Здравствуйте. Для такого функционала (совместимости airMax M радио и airMax AC радио) требутеся операционная система airOS 8 (и версии 6 для Rocket M). В данный момент эти версии находятся на этапе бета-тестирования.

Если Вы хотите тоже попробовать бета-версии, то зарегистрируйтесь на форуме производителя (community.ubnt.com), включите в настройках учётной записи доступ к бета-контенту и зайдите в соответствующую тему.

Либо Вы можете использовать устройства, которые уже совместимы - это вся линейка airMAX M, к примеру LiteBeam M5-23 или PowerBeam M5-300 ISO.
КириллОЦЕНКА24 июн 2016 14:02Добрый день!
Есть вопрос, возможно ли использование данного девайся как клиента к базовой станции, которая собрана из Ubiquiti AirMax AC Sector 5M-21-60-AC + Rocket M5
Александр ИсаковОЦЕНКА25 мая 2016 14:14Добрый день Aleks, в идеальных условиях до 10км.
AleksОЦЕНКА25 мая 2016 11:49Добрый день! Ищу вариант высокоскоростного моста типа точка-точка. Какое максимальное расстояние для получения максимальной скорости (если учитывать установку 2х таких устройств и соединять между собой).
Алексей ЗаворыкинОЦЕНКА27 апр 2016 15:44Алексей,

На иллюстрации описано не ограничение, а рекомендация к использованию - LiteBeam 5AC-23 больше подходит для роли CPE или PTP ввиду диаграммы направленности антенны. Но Вы можете использовать его в режиме AP (см. графу "Ширина канала").

Обращений с какими-либо проблемами по этому устройству не поступало вообще (при том что продана не одна сотня устройств).
АлексейОЦЕНКА26 апр 2016 15:54Согласно описанию точка-многоточка не поддерживается. В прошивке 7.2 данное подменю появилось! Работает ли данное устройство в режиме т.-мт. и если да то стабильно ли?
Роман БоевОЦЕНКА18 дек 2015 09:59Кирилл, ничто не мешает передавать питание и данные по одним парам
КириллОЦЕНКА17 дек 2015 23:00Доброго времени суток. Не могу понять, если из 8-и приходящих жил 4-е отводится под питание, то остается 4 жилы, по которым гигабита быть не может
Роман БоевОЦЕНКА11 дек 2015 12:53Артур, в описании устройства написано: "Внимание! Устройство может подключаться по радио только к устройствам с поддержкой технологии airMax ac." В Nanostation Loco M5 нет поддержки 802.11ac.
АртурОЦЕНКА10 дек 2015 19:26Добрый вечер.
Расскажите пожалуйста смогу ли я использовать его вместе с Nanostation Loco M5, для образования моста для передачи интернета на расстоянии 4 км. ?
заранее спасибо.
Алексей ЗаворыкинОЦЕНКА09 ноя 2015 20:15vestall,
Это устройство поддерживает 802.11ac, 2x2 MIMO, по предварительной информации ширина канала до 80 МГц (уточняется), максимальная поддерживаемая модуляция 256QAM, соответственно максимальная скорость (PHY, физического уровня OSI) при таких параметрах будет 433.3 * 2 = 866.6 Мбит/с.
en.wikipedia.org/wiki/IEEE_802.11ac#Data_rates_and_speed

Да, прирост будет (если у Вас, конечно, не слишком много шумов в эфире).
vestallОЦЕНКА09 ноя 2015 18:11не где не найду какая максимальная скорость в канале. использую NanoStation Loco M5 у ней канальная скорость 300. хочу заменить на LiteBeam 5AC-23 шас канальная скорость 180\180
реальная скорость 63\85 расстояние 1,6км будет ли прирост производительности
