Ubiquiti LiteBeam M5-23

Лёгкое компактное клиентское устройство с отличной ценой и невероятными возможностями обеспечивает надёжный линк на расстоянии до 30 километров (при использовании однотипных устройств). Подходит для эксплуатации в режиме "Точка-Точка" или в качестве мощного Wi-Fi клиента.

LiteBeam M5-23 — это новая ступень эволюции лёгких и компактных уличных устройств для беспроводной широкополосной передачи данных. Модель разрабатывалась как эффективное, рентабельное решение для передачи данных на большие расстояния. Она работает на частоте 5 ГГц и обладает отличной производительностью, благодаря которой достигается высокая скорость передачи.

Устройство объединяет проприетарные технологии аппаратного и программного обеспечения для комбинирования необходимой пропускной способности и дальности действия, сохраняя при этом низкую стоимость и открывая потрясающие возможности как новое решение в линейке airMAX.

Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети.

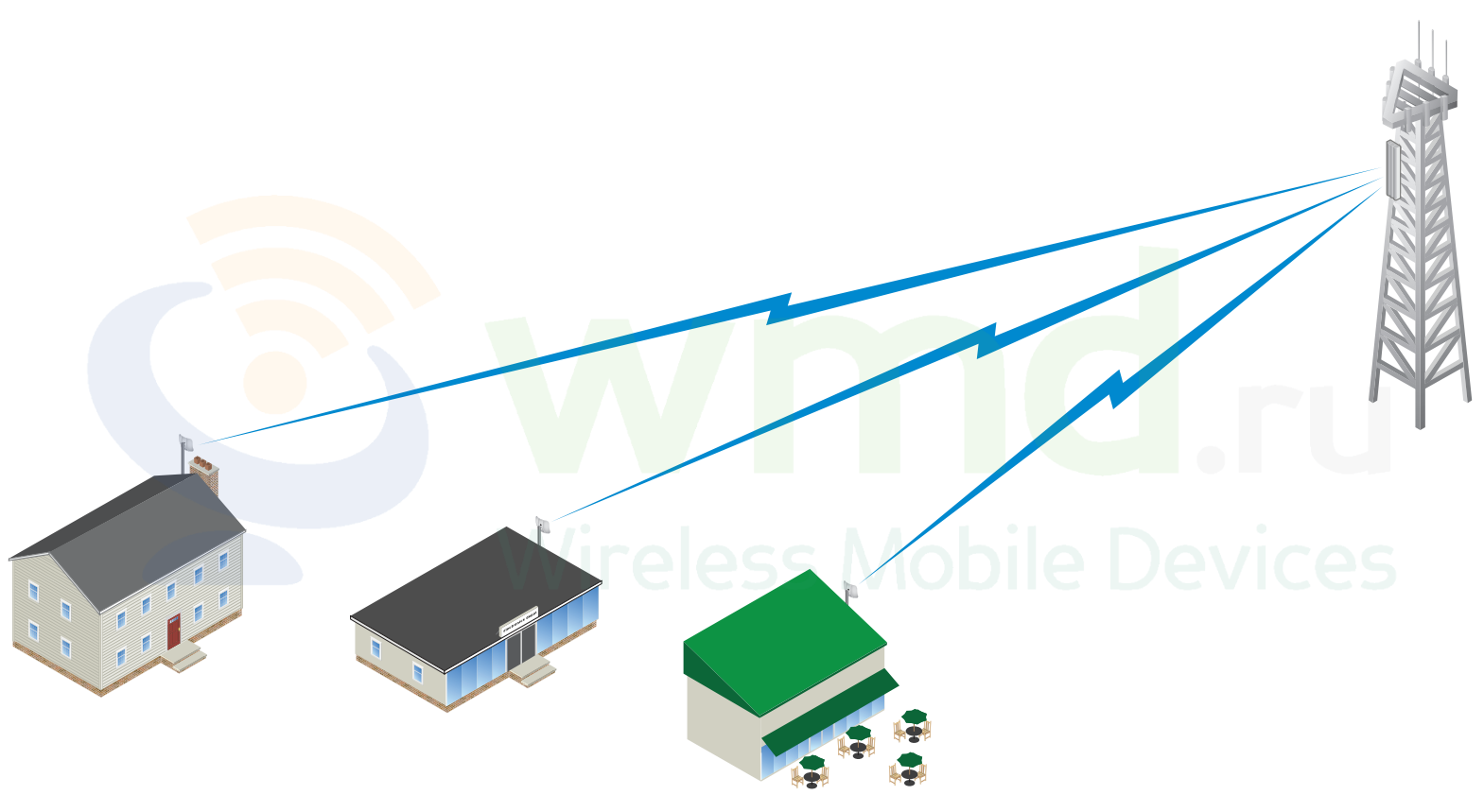

Пример использования

Технология airMAX

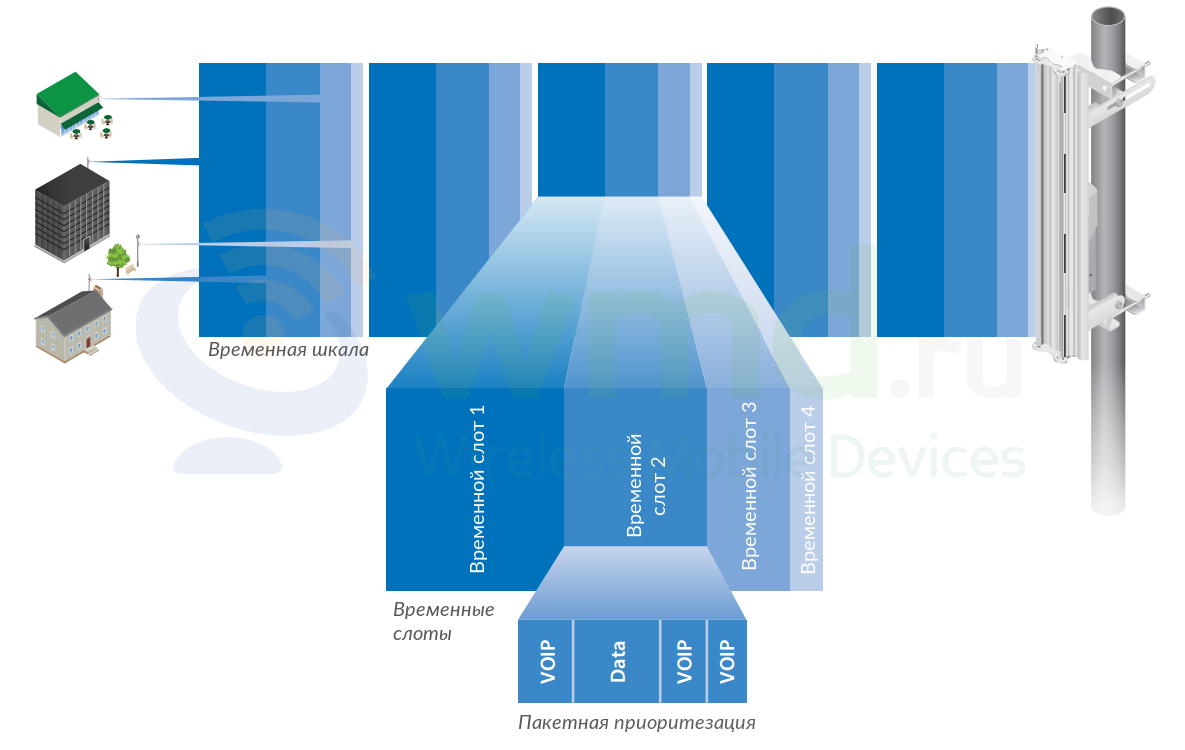

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контроллером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехоустойчивость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.

• Интеллектуальный QoS. Потоковой передаче голоса и видео назначается повышенный приоритет.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Позволяет организовывать высокоскоростные соединения на расстоянии до 30 км.

На сектор airMAX ac могут быть подключены до 100 клиентов; показаны 4 клиента для иллюстрации общего принципа.

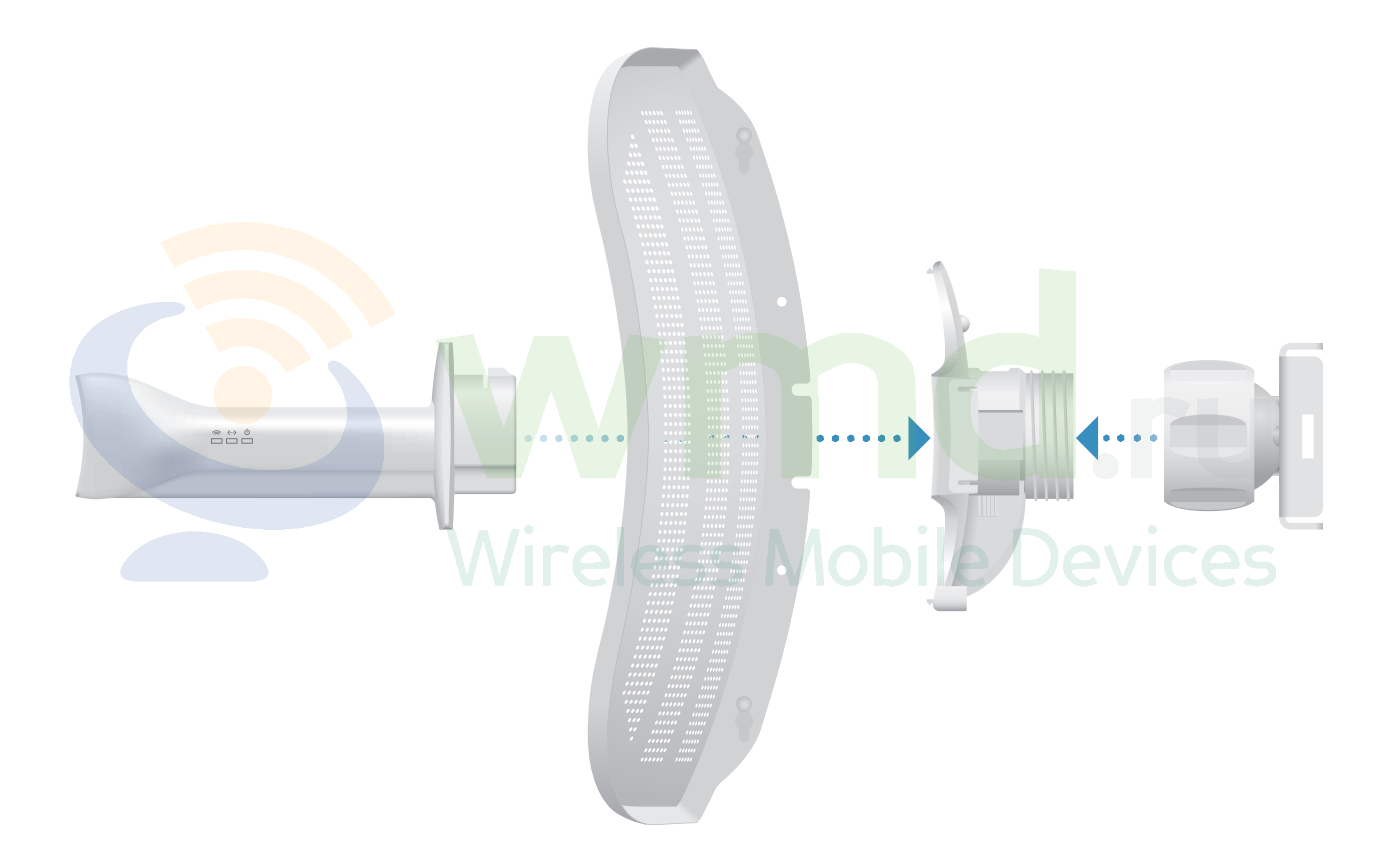

Абсолютно новая механическая конструкция превращает сборку и разборку устройства в буквально защёлкивание. Никакие дополнительные инструменты для этого не требуются. Облучатель, антенные панели, задний кожух и крепление просто защёлкиваются вместе, делая сборку простой и надёжной.

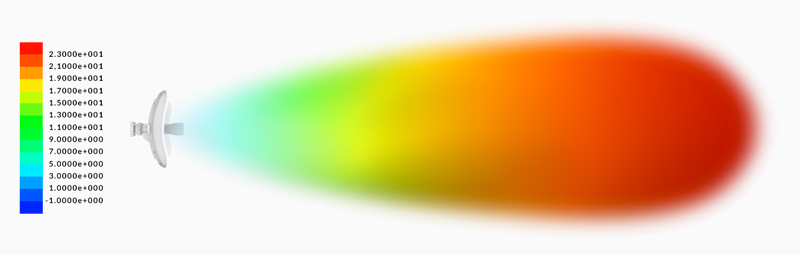

LiteBeam M5-23 имеет направленную антенну с высоким коэффициентом усиления до 23 дБи — для передачи данных на большие расстояния - и обладает узкой диаграммой направленности для большей устойчивости к помехам.

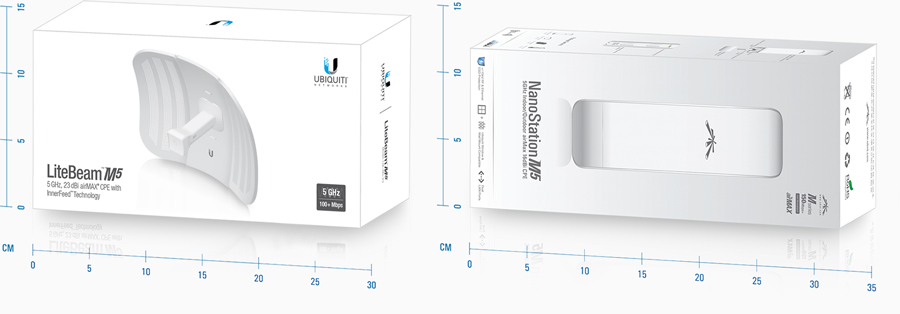

Благодаря малому весу и ультра-компактной упаковке, LiteBeam M5-23 идеально подходит для транспортировки и хранения.

LiteBeam обладает уникальным креплением на шаровом шарнире, которое обеспечивает гибкость регулировки по трём осям и позволяет легко направить устройство в нужную сторону. Система крепления с пузырьковым уровнем позволяет произвести простую и быструю юстировку.

Технические характеристики

Процессор	Atheros MIPS 74K, 533 МГц
Оперативная память	64 МБ
Сетевой интерфейс	1х 10/100 Мбит/с BASE-TX Ethernet (RJ-45)
Зона покрытия	До 30 км при внешнем размещении (в зависимости от антенны базовой станции)



Параметры радиомодуля

Поддержка MIMO		Нет, SISO
Выходная мощность		До 20 дБм для РФ (до 25 дБм для других стран)
Диапазон рабочих частот		5150 – 5875 МГц
Стандарты Wi-Fi		802.11a/n
Ширина канала		10, 20, 30, 40 МГц
	Скорость передачи	Мощность передатчика	Чувствительность	Погрешность
802.11n/airMAX	MCS0	25 дБм	-97 дБм	+/- 2 дБ
	MCS1	25 дБм	-96 дБм	+/- 2 дБ
	MCS2	25 дБм	-93 дБм	+/- 2 дБ
	MCS3	24 дБм	-91 дБм	+/- 2 дБ
	MCS4	23 дБм	-87 дБм	+/- 2 дБ
	MCS5	22 дБм	-84 дБм	+/- 2 дБ
	MCS6	21 дБм	-78 дБм	+/- 2 дБ
	MCS7	19 дБм	-75 дБм	+/- 2 дБ



Параметры антенны

Антенна	Облучатель (интегрированный в радиосистему) с отражателем
Поляризация	В зависимости от положения устройства
Усиление	23 дБи
КСВН	1.5:1 макс.

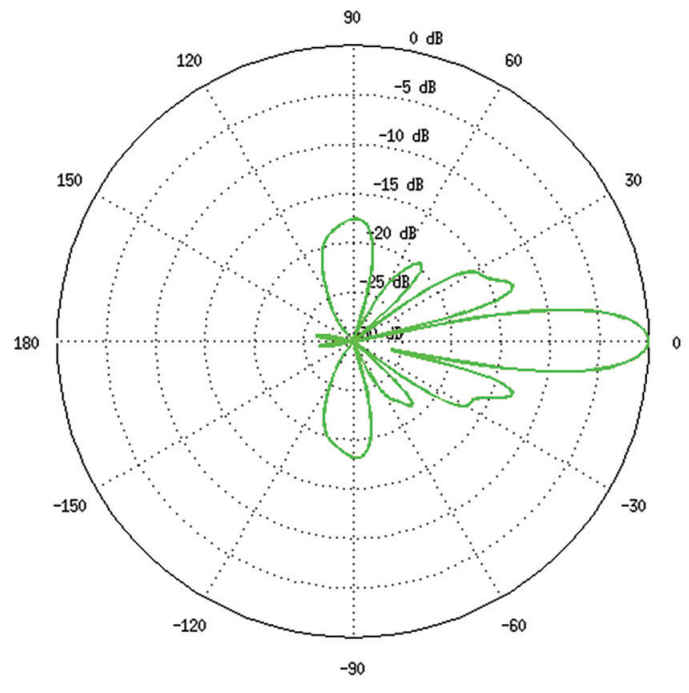

Диаграмма направленности при вертикальной поляризации в горизонтальной плоскости

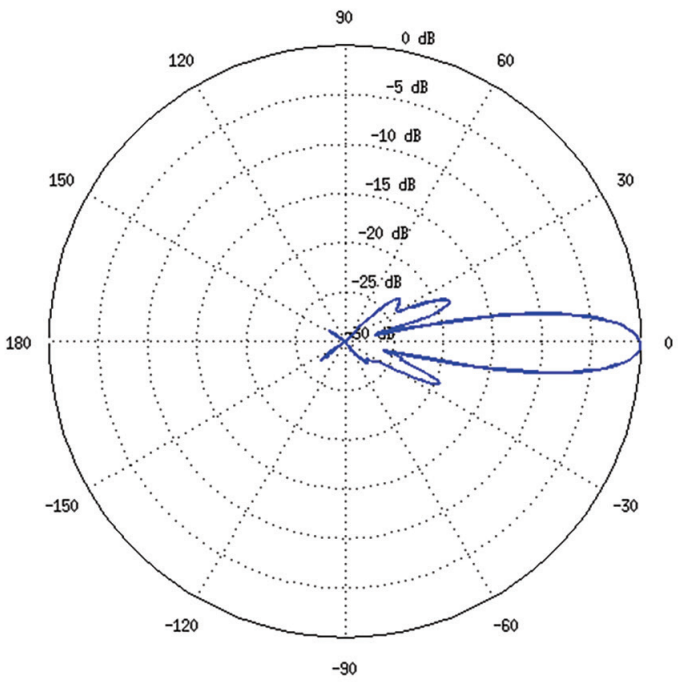

Диаграмма направленности при вертикальной поляризации в вертикальной плоскости

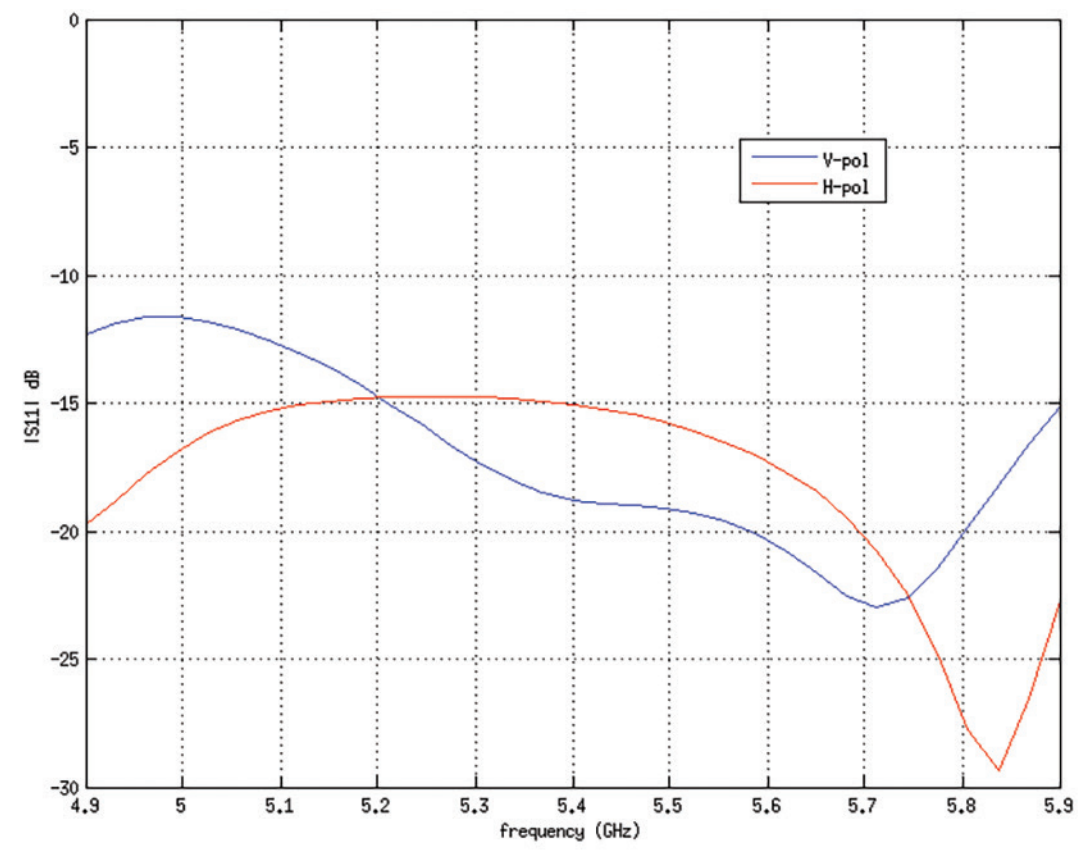

График затухания несогласованности



Физические и климатические параметры

Размеры	362 x 267 x 184 мм
Вес	750 г
Материал корпуса	Устойчивый к УФ-лучам пластик для наружного применения
Крепёж	На мачту (входит в комплект)
Максимальная потребляемая мощность	4 Вт
Блок питания	24 В 0,2 А (в комплекте)
Способ питания	Passive PoE (пины: 4, 5 (+); 7, 8 (-))
Температура окружающей среды рабочая	-40.. +70 °С
Влажность	5...95% (с конденсацией)
Ветровая нагрузка	176,86 ньютон при 200 км/ч
Стойкость к ветру	До 200 км/ч
Испытания на вибрации	ETSI300-019-1.4
Спецификация ETSI	EN 302 326 DN2
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ

Комплект поставки

Облучатель	1 шт.
Центральная отражающая панель	1 шт.
Боковые отражающие панели	2 шт.
Приёмный кронштейн облучателя	1 шт.
Кронштейн на шаровом шарнире	1 шт.
Металлический хомут	1 шт.
Блок питания PoE 24 В 0,2 А	1 шт.
Кабель питания	1 шт.
Руководство по установке	1 шт.
