Ubiquiti LiteBeam 5AC-16-120

LiteBeam 5AC-16-120 - это новая ступень эволюции лёгких и компактных уличных устройств для беспроводной широкополосной передачи данных. Модель разрабатывалась как эффективное, рентабельное решение для передачи данных на большие расстояния. Она работает на частоте 5 ГГц и обладает отличной производительностью, благодаря которой достигается высокая скорость передачи. Хорошее, дешёвое готовое решение для использования в качестве базовой станции в радиосети airMAX ac.

LiteBeam 5AC-16-120 объединяет в себе проприетарные технологии аппаратного и программного обеспечения для комбинирования необходимой пропускной способности и дальности действия, сохраняя при этом низкую стоимость.

Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети.

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

Пример использования

Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контроллером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехозащищённость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.

• Интеллектуальный QoS. Потоковой передаче голоса и видео назначается повышенный приоритет.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса на расстоянии до 30 км.

Конструкция

Устройство обладает уникальной шаровой крепёжной системой, благодаря которой его можно регулировать в трёх осях разнообразных вариантов монтажа. Система крепления с пузырьковым уровнем позволяет произвести простую и быструю юстировку.

Технические характеристики

Процессор	MIPS 74K
ОЗУ	64 МБ
Сетевой интерфейс	1х 10/100/1000 Ethernet
Размеры (без крепления)	452.3 x 78.7 x 54.4 мм
Вес (без крепления)	420 г
Блок питания	24 В, 0.5 A Gigabit PoE (входит в комплект поставки)
Способ питания	Passive PoE. Напряжение подается через Ethernet (пины: 4, 5 (+); 7, 8 (-))
Максимальная потребляемая мощность	7 Вт
Крепление	Крепление на мачту (в комплекте)
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ
Температура окружающей среды рабочая	-40.. +70 °C
Влажность окружающей среды рабочая	5.. 95% (без конденсации)
Спецификация ETSI	EN 302 326 DN2
Ударное испытание и испытание на вибрации	ETSI300-019-1.4



Параметры радиомодуля

Выходная мощность		До 20 дБм для РФ (до 25 дБм для других стран)
Диапазон рабочих частот		5150 - 5875 МГц
Ширина канала		Доступные варианты зависят от режима радиоинтерфейса Access Point PTP: 10, 20, 30, 40, 50, 60, 80 МГц Access Point PTMP: 10, 20, 30, 40 МГц Station PTP: автоматически 20/40/80 МГц (рекомендуется), 10, 30, 50, 60 МГц Station PTMP: автоматически 20/40 МГц (рекомендуется), 10, 30 МГц
	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
airMAX ac	1x BPSK (½)	25 дБм	-96 дБм	+/-2 дБ
	2x QPSK (½)	25 дБм	-95 дБм	+/-2 дБ
	2x QPSK (¾)	25 дБм	-92 дБм	+/-2 дБ
	4x 16QAM (½)	25 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (¾)	25 дБм	-86 дБм	+/-2 дБ
	6x 64QAM (⅔)	25 дБм	-83 дБм	+/-2 дБ
	6x 64QAM (¾)	24 дБм	-77 дБм	+/-2 дБ
	6x 64QAM (⅚)	23 дБм	-74 дБм	+/-2 дБ
	8x 256QAM (¾)	21 дБм	-69 дБм	+/-2 дБ
	8x 256QAM (⅚)	21 дБм	-65 дБм	+/-2 дБ

Параметры антенны

Усиление	16 дБи
Макс. КСВН	1.5:1

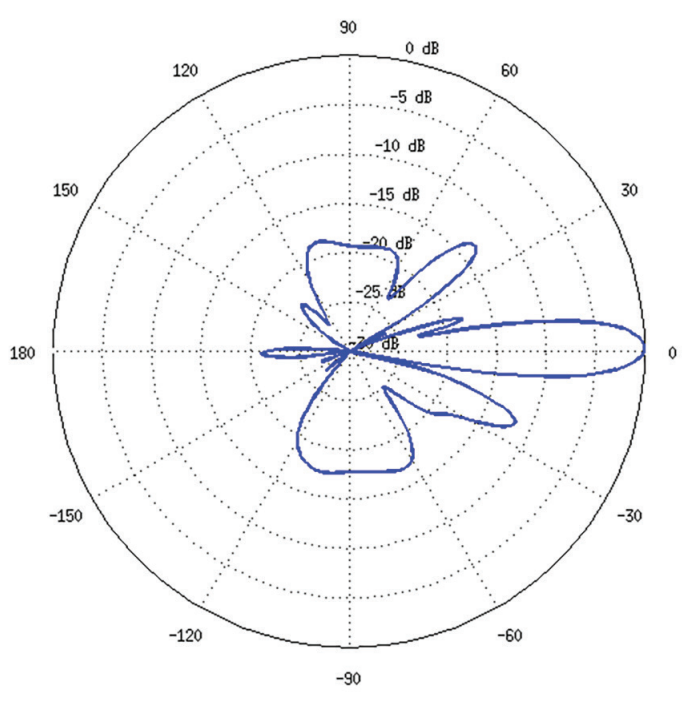

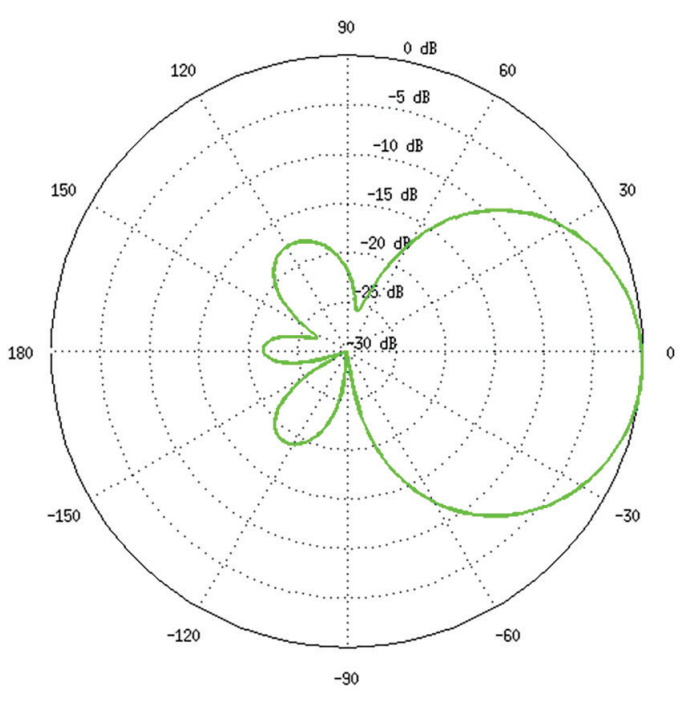

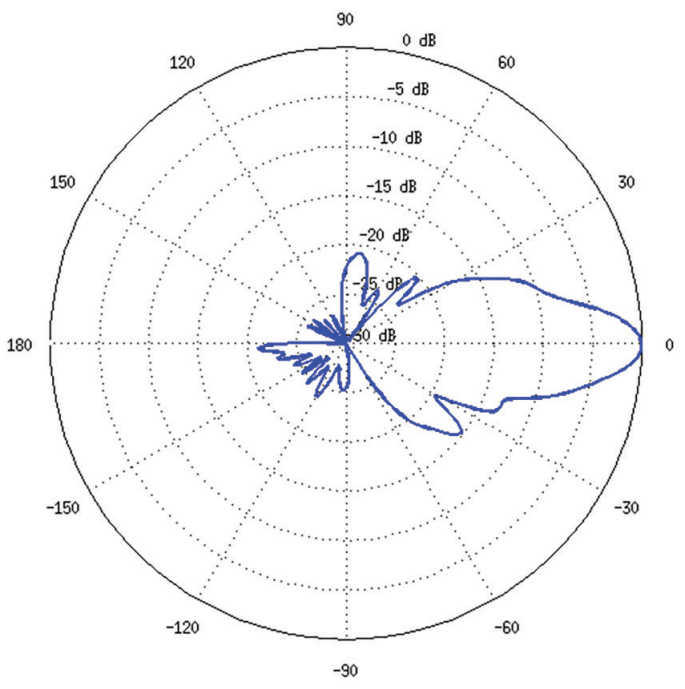

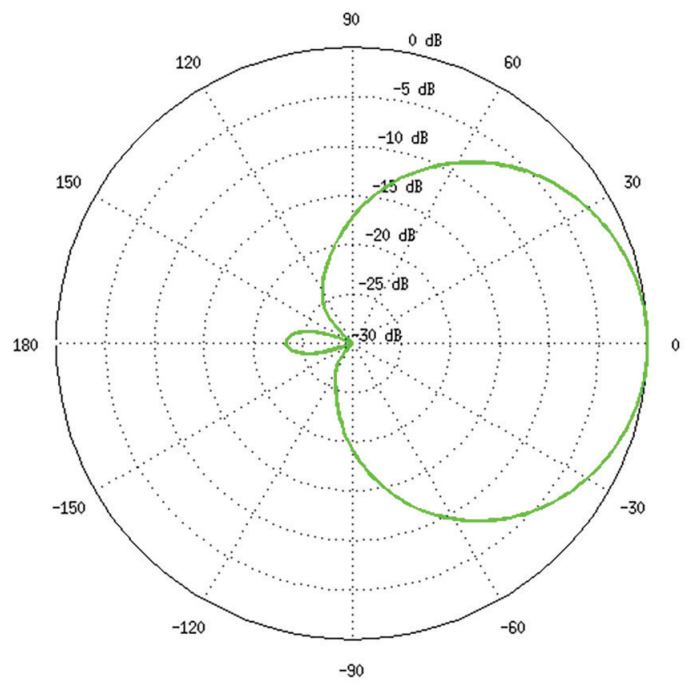

Диаграммы направленности
Вертикальная поляризация
в горизонтальной плоскости	в вертикальной плоскости
Горизонтальная поляризация
в горизонтальной плоскости	в вертикальной плоскости

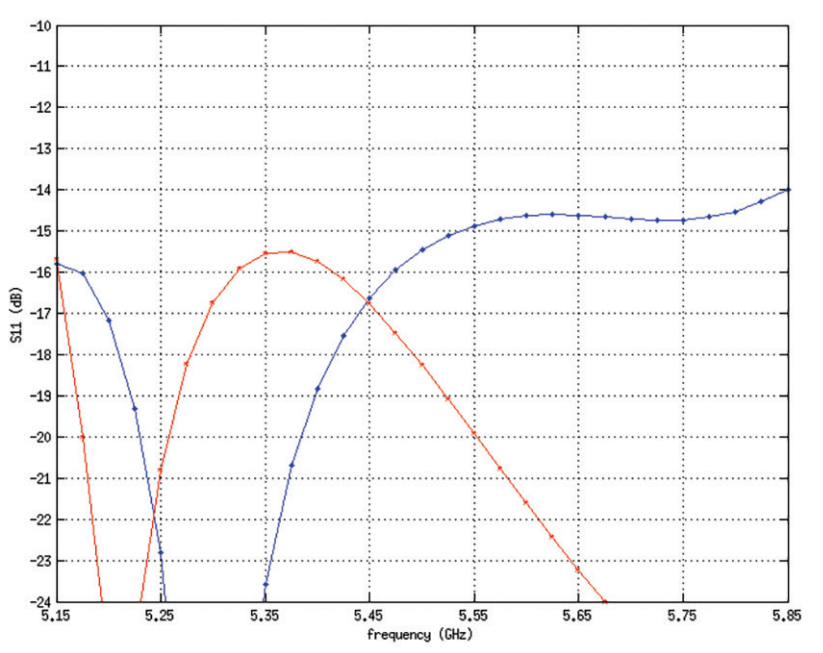

Затухание несогласованности

Комплект поставки

Радиоустройство	1 шт.
Крепление с поворотным механизмом	1 шт.
Металлический хомут	1 шт.
Гигабитный PoE (24 В, 0.5 А) с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Руководство по быстрой установке	1 шт.



Базовые станции Ubiquiti airMAX ac 5 ГГц
