Wispen FAD 2G MIMO

РЕЙТИНГ ПРОДУКТА:
(0 / 5)
напечатать
  • Фото #1 Wispen FAD 2G MIMO
  • Фото #2 Wispen FAD 2G MIMO
  • Фото #3 Wispen FAD 2G MIMO
  • Артикул:1597
  • Производитель:Wispen
  • Гарантия:1 год(а)
  • SKU вендора:FAD-2GM
Облучатель для любой спутниковой антенны, 1700-2700 МГц, MIMO 2х2, Wi-Fi/3G/4G
Добавить к сравнению Сравнить товара →
Купить Wispen FAD 2G MIMO
цена со скидкой:
1 700 р.
цена включает НДС 20%
НЕТ НА СКЛАДЕ

В данный момент этого товара нет на складе. Вы можете оставить свой e-mail, и мы оповестим вас, как только товар поступит на склад.
Обращаем ваше внимание на то, что ожидаемая цена может измениться (как в большую так и в меньшую сторону) в момент поступления товара на склад. Это может происходить из-за курсовых разниц валют и рыночной конъюнктуры в целом.

Описание Wispen FAD 2G MIMO

Линейка FAD — Feed Any Dish — это универсальные облучатели, подходящие для любых спутниковых антенн*. Данная модель обладает поддержкой технологии MIMO 2x2 и работает на частотах 1700–2700 МГц — подходит для 3G / 4G / Wi-Fi модемов и маршрутизаторов.

* Приобретаются отдельно.

У вас есть 4G-модем, но скорость Интернета и уровень сигнала низкие? Связка 4G-облучатель и тарелка значительно усилят сигнал, а MIMO-стандарт удвоит пропускную способность канала.

Вы хотите построить многокилометровый радиомост 2.4 ГГц или сделать мощное абонентское устройство для существующей радиосети? Экономная система FAD позволит эффективно решить эти задачи.

Особенности

  • Работа в частотном диапазоне 1700–2700 МГц
  • Поддержка стандартов LTE1800, UMTS2100, LTE2600, Wi-Fi (2.4 ГГц) 802.11 b/g/n и технологии MIMO 2х2
  • Усиление итоговой системы до 35 дБи
  • Сверхузкая диаграмма направленности* системы (2–3°) позволяет минимизировать радиопомехи и сосредоточить энергию в нужном направлении
  • Возможность использовать как двойную линейную (В+Г), так и двойную наклонную (X) поляризацию — достаточно просто повернуть облучатель в креплении тарелки

* Соответственно требуется точная юстировка, выполняйте её тщательно. При использовании с бытовыми сотовыми модемами, для более удобного контроля уровня сигнала можно применить отдельный аппаратный анализатора спектра.

Монтаж для сотовой сети
  • Закрепите облучатель в держателе антенны.
  • Большинство операторов 4G-сетей используют X-поляризацию радиосигнала. Определите поляризацию сигнала у вашего 4G-оператора.
    Для этого:
    - поверните облучатель в держателе на 45°;
    - проверьте показания уровня сигнала в компьютерной программе.
    При неверном выборе поляризации уровень сигнала упадёт на 30 дБи или более.
  • Наведите тарелку на телекоммуникационную вышку:
    - направьте дугу от тарелки до облучателя точно на вышку 4G-оператора.
    Не смущайтесь, если тарелка "смотрит" в землю — она принимает сигнал с того направления, куда обращена дуга, держащая облучатель. В случае удалённого расположения вышки дуга будет почти параллельна земле.

Чем больше диаметр спутниковой антенны и рабочая частота, тем выше коэффициент усиления.

Зависимость усиления от диаметра спутниковой антенны*
Диаметр, м 0.5 0.6 0.8 0.9 1.2
Коэффициент усиления, дБи 23 25 27 29 34

* Замеры выполнены в условиях прямой видимости. Значения примерные.

Высокая согласованность элементов обеспечивает качественную работу облучателя.

Технические характеристики

Диапазон частот 1700–2700 МГц
Подходит для технологий связи Wi-Fi 2.4 ГГц
4G (LTE2600), YOTA
3G (UMTS2100)
LTE1800
Коэффициент усиления 8–9 дБи
MIMO 2x2
Разъём 1x N-типа (female)

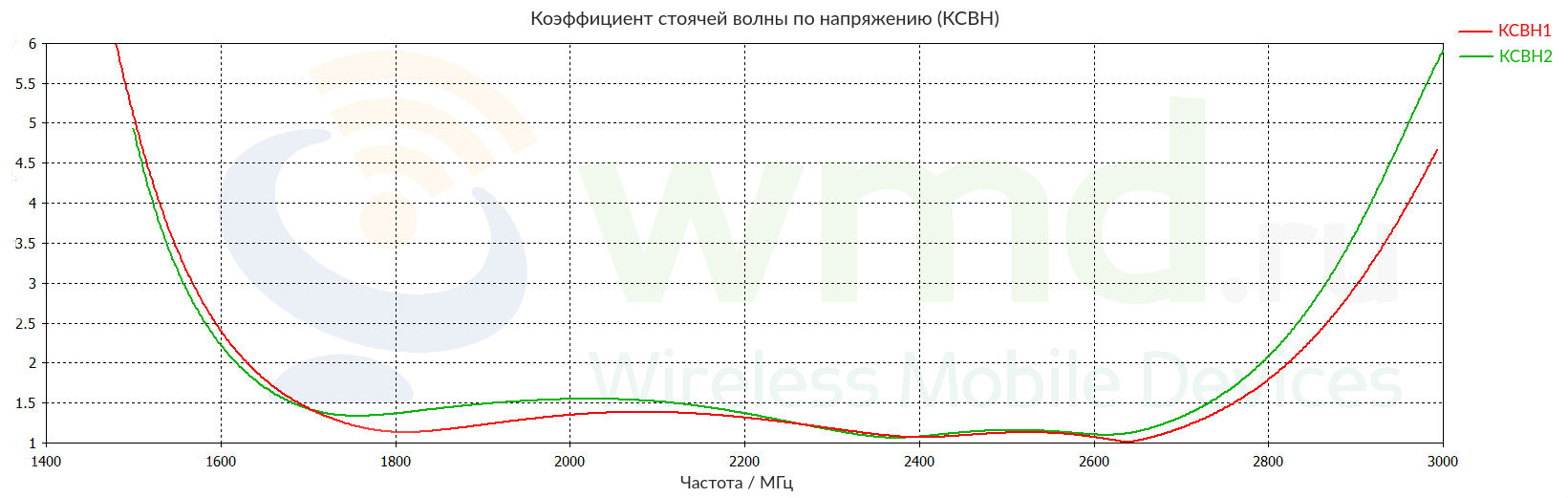

КСВН в диапазоне рабочих частот Не более 1.5
Кроссполяризационная развязка Не менее 30 дБ
Поляризация Двойная линейная
Импенданс 50 Ом
Максимальная подводимая мощность 10 Вт
Допустимая ветровая нагрузка 30 м/с
Температура окружающей среды рабочая -40.. +50 °C
Влажность окружающей среды рабочая 0.. 100%
Размеры 150 x 105 x 105 мм
Крепление На мачту



Комплект поставки

Облучатель  1 шт.

Технические характеристики Wispen FAD 2G MIMO

  • Линейка
  • Рабочая частота
    1.7 ГГц; 2.3 ГГц; 2.4 ГГц; 2.6 ГГц; 2.7 ГГц
  • Поддержка MIMO
    2x2
  • Усиление сигнала
    9 дБи
  • Рупорная конструкция
    Нет
  • Тип разъёма
    2x N-type (female)
  • Поляризация
    Двойная линейная (В+Г); Двойная наклонная
  • Вес
  • Угол излучения в горизонтальной плоскости
  • Угол излучения в вертикальной плоскости
  • КСВН
    1.5
  • Макс. подводимая мощность
    10 Вт
  • Входной импеданс
    50 Ом
  • Рабочая температура (от)
    -40 С
  • Рабочая температура (до)
    +50 С
