Ubiquiti PowerBeam 2AC-400

Ubiquiti Networks запускает следующее поколение CPE (Customer Premises Equipment — оконечное клиентское устройство) технологии airMAX – PowerBeam 2AC с выделенным Wi-Fi интерфейсом управления.

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

Особенности

• Улучшенная устойчивость к шуму. PowerBeam обладает высоким показателем усиления и излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.
• Интегрированная конструкция. Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети. PowerBeam чрезвычайно универсален и экономически эффективен для развёртывания сетей.
• Приложение UMobile. Благодаря дополнительному Wi-Fi модулю для управления, вы можете мгновенно получить доступ к интерфейсу конфигурации airOS через фирменное мобильное приложение UMobile (доступно в App Store и Google Play). Приложение позволяет выполнять настройку и управление, а также предлагает различные варианты конфигурации сразу при подключении или входе.

Интуитивно понятное ПО AirOS позволяет быстро и легко настроить точку доступа в нужном режиме работы даже пользователю, который впервые встретился с данным ПО. Также присутствует AirView — встроенная утилита, предназначенная для спектрального анализа частот окружающей среды (поставляется со всеми новыми устройствами).

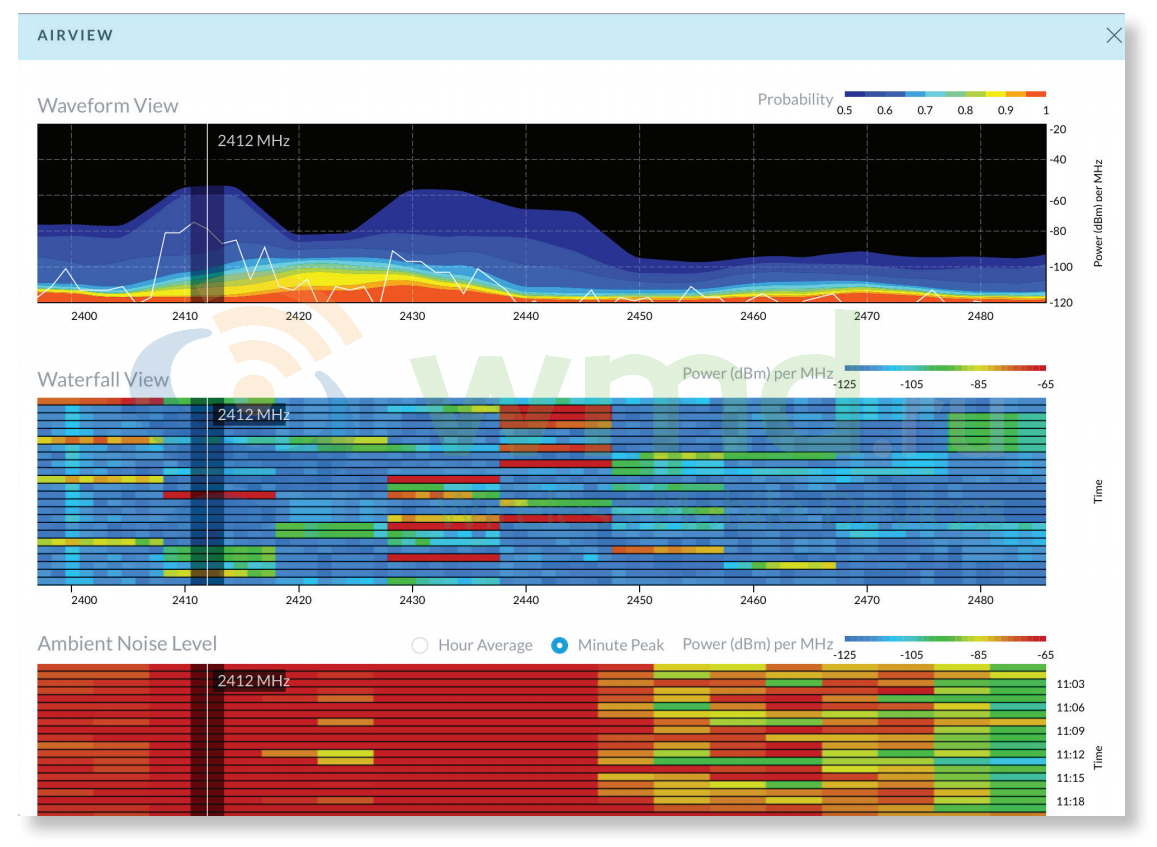

Инструмент airView позволяет выявлять признаки шума и планировать ваши сети для снижения шумовых помех. Функции airView: Постоянно отслеживает шум в эфире Собирает точки измерения энергии в графики реального времени Помогает оптимизировать выбор канала, строение сети и производительность airView работает в фоновом режиме, не прерывая соединения и не нарушая работу. Он отображает графики и различные данные в режиме реального времени, записывает результаты и предоставляет отчёты.
Устройства airMAX ac обладают архитектурой с несколькими радиомодулями для работы революционного механизма анализа радиосреды. Независимый процессор вкупе со вторым, выделенным радиомодулем, обеспечивают постоянный анализ полного 2,4 ГГц диапазона и каждого принимаемого символа для предоставления вам наиболее совершенного радиоанализа в отрасли.

Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX ac позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX ac обеспечивает значительно лучшую пропускную способность, масштабируемость, помехоустойчивость и уменьшает задержки в сравнении с другими уличными радиосистемами этого класса.

• Интеллектуальный QoS. Приоритет назначается голосовым и видео данным для непрерывной потоковой передачи.
• Масштабируемость. Большая ёмкость и масштабируемость.
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса.

На сектор airMAX ac могут быть подключены до 100 клиентов; показаны 4 клиента для иллюстрации общего принципа.

Конструкция

Инновационное техническое решение

• Встроенный юстировочный механизм. Монтажный кронштейн точки доступа позволяет регулировать угол наклона на 20° вверх и 20° вниз.
• Быстрая установка. Установка упрощается за счёт небольшого количества крепёжных деталей.
• Простой демонтаж. Облучатель антенны можно отсоединить нажатием на кнопку.


Стойкость к коррозии

• Крепёж. Покрытие GEOMET значительно повышает коррозийную устойчивость (в сравнении с оцинкованным).
• Отражатель и кронштейны. Изготовлены из оцинкованной стали с порошковым покрытием и обладают превосходной устойчивостью к коррозии. Конструкция также предотвращает повреждение краски на металлических поверхностях.
• Защитный колпак PowerBeam Radome. Обеспечивает защиту от неблагоприятных погодных условий и снижает парусность. Доступен как дополнительный аксессуар.


Технические характеристики

Размеры	420 x 420 x 289 мм
Вес	1,759 кг (с учётом крепления)
Блок питания	24 В, 0,5 A Gigabit PoE (входит в комплект поставки)
Максимальное энергопотребление	7,5 Вт
Способ питания	Passive PoE (пины: 4, 5 (+); 7, 8 (-))
Поддерживаемый диапазон входного напряжения	22–26 В DC
Сетевой интерфейс	1х 10/100/1000 Мбит/с Ethernet
Процессор	Atheros MIPS 74Kc
ОЗУ	64 МБ
Светодиодная индикация	1х питания, 1х Ethernet, 4x уровня сигнала
Рабочий диапазон	2412–2472 МГц 5150–5250 МГц (дополнительный Wi-Fi модуль для управления)
Ширина канала	Режим PtP: 10/20/30/40 МГц Режим PtMP: 10/20/30/40 МГц
Выходная мощность	До 20 дБм для РФ (до 27 дБм для других стран)
Характеристики корпуса	Излучатель — устойчивый к УФ пластик для наружного применения Отражатель — порошковое покрытие SPCC
Крепление	Для мачты (в комплекте)
Ветровая нагрузка	342,5 ньютон при 200 км/ч
Стойкость к ветру	До 200 км/ч
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ
Температура окружающей среды рабочая	-40.. +70 °C
Влажность окружающей среды рабочая	5.. 95 % (без конденсации)
Испытания солевым туманом	IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
Испытания на вибрации	IEC 68-2-6
Испытания на температурный шок	IEC 68-2-14
Испытания на УФ	IEC 68-2-5 при 40 °C (104 °F), эквивалент: ETS 300 019-1-4
Испытания дождём и ветром	ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5

Параметры радиомодуля

	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
airMAX ac	1x BPSK (½)	27 дБм	-92 дБм	+/-2 дБ
	2x QPSK (½)	27 дБм	-92 дБм	+/-2 дБ
	2x QPSK (¾)	27 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (½)	27 дБм	-86 дБм	+/-2 дБ
	4x 16QAM (¾)	27 дБм	-82 дБм	+/-2 дБ
	6x 64QAM (2/3)	27 дБм	-78 дБм	+/-2 дБ
	6x 64QAM (¾)	26 дБм	-76 дБм	+/-2 дБ
	6x 64QAM (5/6)	24 дБм	-75 дБм	+/-2 дБ
	8x 256QAM (¾)	23 дБм	-61 дБм	+/-2 дБ
	8x 256QAM (5/6)	22 дБм	-67 дБм	+/-2 дБ



Параметры антенны

Усиление	18 дБи
Механическая регулировка угла наклона антенны	От +20° до -20°
Диаграммы направленности

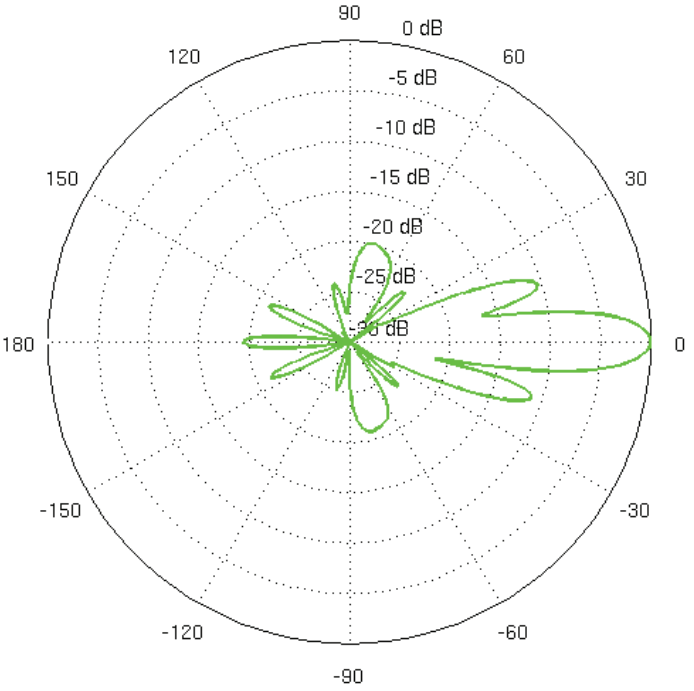

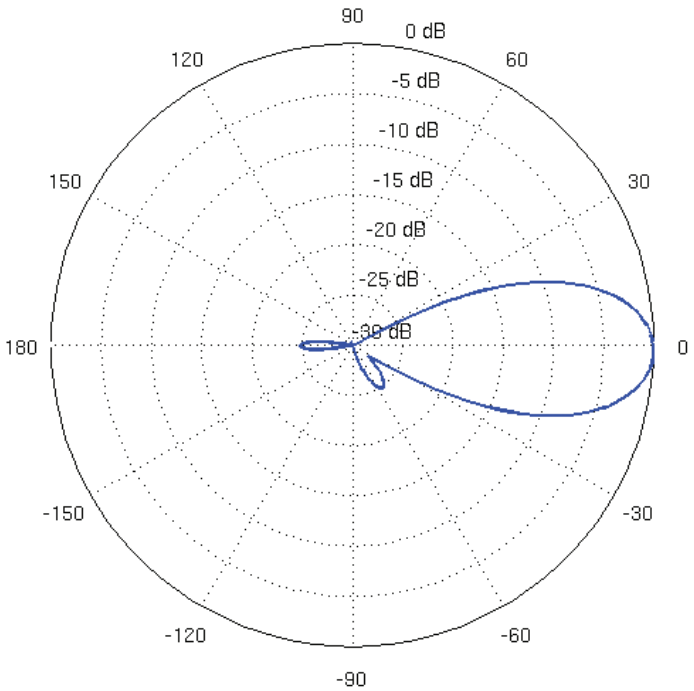

Вертикальная поляризация
в горизонтальной плоскости	в вертикальной плоскости

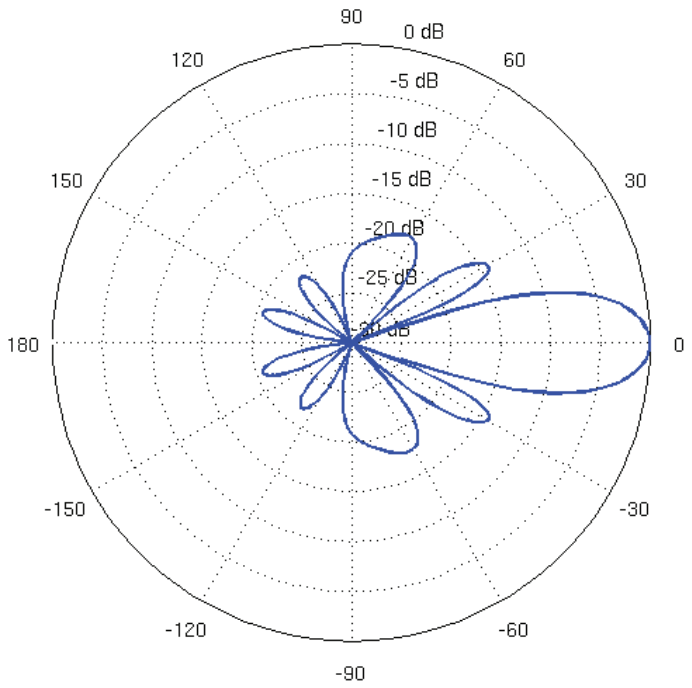

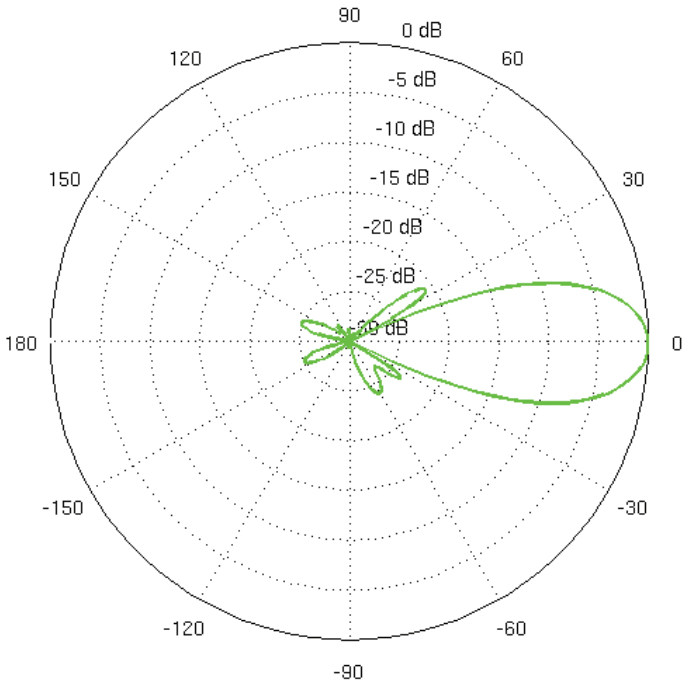

Горизонтальная поляризация
в горизонтальной плоскости	в вертикальной плоскости

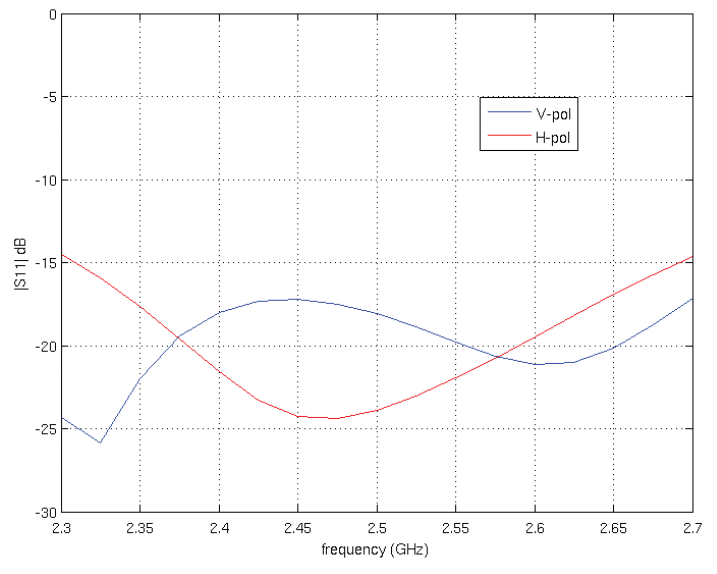

Затухание несогласованности



Комплект поставки

Отражатель	1 шт.
Облучатель	1 шт.
Задняя часть облучателя	1 шт.
Регулировочный кронштейн	1 шт.
Крепёжная скоба	1 шт.
Шестигранные болты с шайбами	4 шт.
Зажимная скоба для мачты	1 шт.
Длинные болты с квадратным подголовком	2 шт.
Фланцевые гайки	2 шт.
Адаптер питания Gigabit PoE 24 В, 0,5 А с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Руководство по быстрой установке	1 шт.
