RF elements UltraDish TP 24 (2-pack)

РЕЙТИНГ ПРОДУКТА:
(0 / 5)
напечатать
  • Фото #1 RF elements UltraDish TP 24 (2-pack)
  • Фото #2 RF elements UltraDish TP 24 (2-pack)
  • Фото #3 RF elements UltraDish TP 24 (2-pack)
  • Фото #4 RF elements UltraDish TP 24 (2-pack)
  • Фото #5 RF elements UltraDish TP 24 (2-pack)
  • Фото #6 RF elements UltraDish TP 24 (2-pack)
  • Фото #7 RF elements UltraDish TP 24 (2-pack)
  • Фото #8 RF elements UltraDish TP 24 (2-pack)
Показать все (10)
  • Артикул:2081
  • Производитель:RF elements
  • Гарантия:1 год(а)
  • Кол-во в 1 упаковке:1 шт
  • SKU вендора:UD-TP-24
2 антенны 5-6 ГГц, 24 дБи, TwistPort, 8°
Добавить к сравнению Сравнить товара →
Купить RF elements UltraDish TP 24 (2-pack)
цена со скидкой:
28 060 р.
цена включает НДС 20%
НЕТ НА СКЛАДЕ

В данный момент этого товара нет на складе. Вы можете оставить свой e-mail, и мы оповестим вас, как только товар поступит на склад.
Обращаем ваше внимание на то, что ожидаемая цена может измениться (как в большую так и в меньшую сторону) в момент поступления товара на склад. Это может происходить из-за курсовых разниц валют и рыночной конъюнктуры в целом.

Вы можете купить аналоги RF elements UltraDish TP 24 (2-pack)

Описание RF elements UltraDish TP 24 (2-pack)

Направленная параболическая антенна с высоким коэффициентом усиления и коннектором TwistPort. Антенна является узконаправленной и обладает сниженным уровнем боковых лепестков, что обеспечивает высочайшую производительность.
Отражатель антенны изготовлен из литого алюминия, что обеспечивает ему максимально ровную форму. Фирменный разъём TwistPort соединяет радиомодули с антеннами с минимальными потерями, а также обеспечивает быструю установку и простое обслуживание устройств.
Антенна UltraDish TP работает, подавляя боковые лепестки, что уменьшает количество помех и позволяет установить устройство в местах с повышенной зашумлённостью. Высокий показатель усиления достигает за счёт фокусирования сигнала, передаваемого через быстро фиксирующийся радиоволновод TwistPort.
Устанавливать антенну очень легко — её монтаж чрезвычайно прост и обеспечивает быстрое развёртывание. Массивное крепление с улучшенным захватом подходит для широкого диапазона диаметров мачты. Фурнитура из нержавеющей стали имеет чёрное покрытие для предотвращения заедания при установке.
Для надёжной работы канала не менее важно иметь стабильный коэффициент усиления. Усиление данной антенны остаётся стабильным на всей полосе пропускания — от 5,1 до 6,4 ГГц. Это позволяет использовать весь спектр между диапазонами UNII-1 и UNII-5 с постоянной производительностью вне зависимости от выбранного канала.
Антенны UltraDish TP можно использовать с любыми радиоустройствами, имеющими разъём TwistPort, или с различными устройствами сторонних производителей, подключаемыми при помощи TwistPort Adaptor.

Другие модели:

Технические характеристики

Разъём антенны TwistPort — Быстросоединяемый разъём волновода
Тип антенны Параболическая
Материал УФ-стойкий АБС-пластик, поликарбонат, алюминий, нержавеющая сталь
Степень защиты IP65
Допустимый диаметр мачты 40–80 мм (рекомендовано ближе к 80 мм)
Температура окружающей среды рабочая -40.. +60 °C
Сопротивление ветру До 160 км/ч
Ветровая нагрузка 167 ньютон при 160 км/ч
Вес 2,7 кг
Размеры 503 х 420 х 263 мм
Диапазон частот 5180–6400 МГц
Коэффициент усиления 24,4 дБи
Эффективность главного лепестка* 40%
Угол излучения
в горизонтальной плоскости -6 дБ
Г 12° / В 11°
Угол излучения
в вертикальной плоскости -6 дБ
Г 11° / В 12°
Угол излучения
в горизонтальной плоскости -3 дБ
Г 9° / В 8°
Угол излучения
в вертикальной плоскости -3 дБ
Г 8° / В 9°
Коэффициент обратного излучения 35 дБ
Совместимые беспроводные платформы TwistPort Adaptor с TwistPort Connector
SIMPER с TwistPort Connector

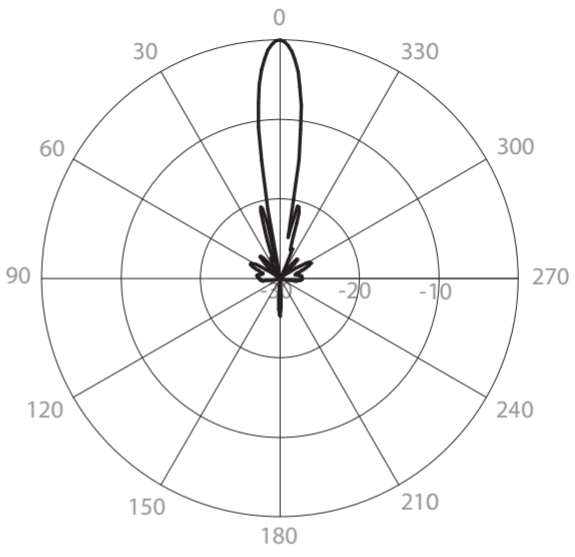

В горизонтальной плоскости
при горизонтальной поляризации

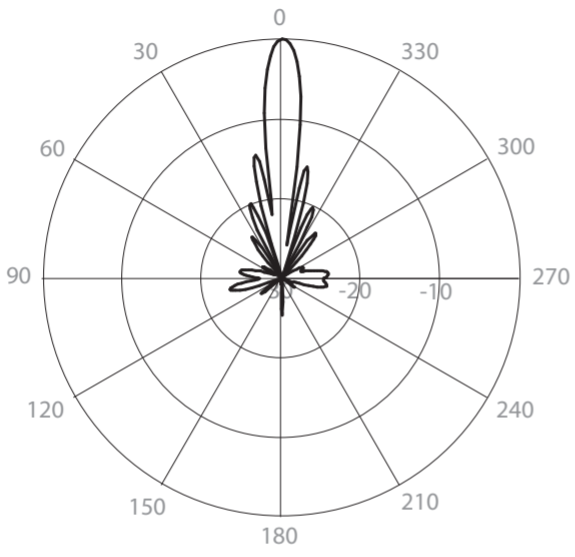

В горизонтальной плоскости
при вертикальной поляризации

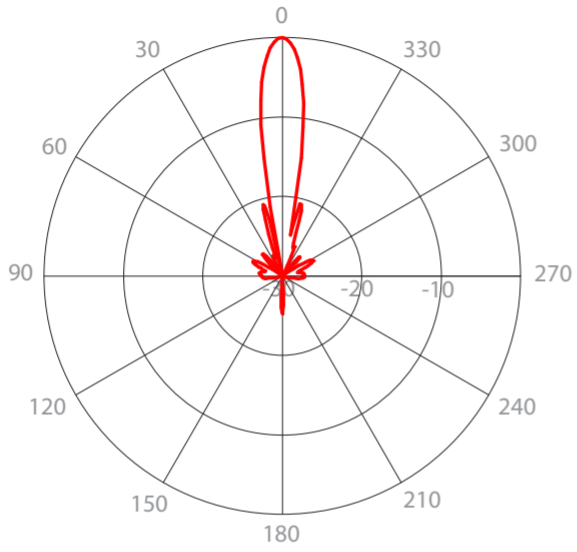

В вертикальной плоскости
при горизонтальной поляризации

В вертикальной плоскости
при вертикальной поляризации

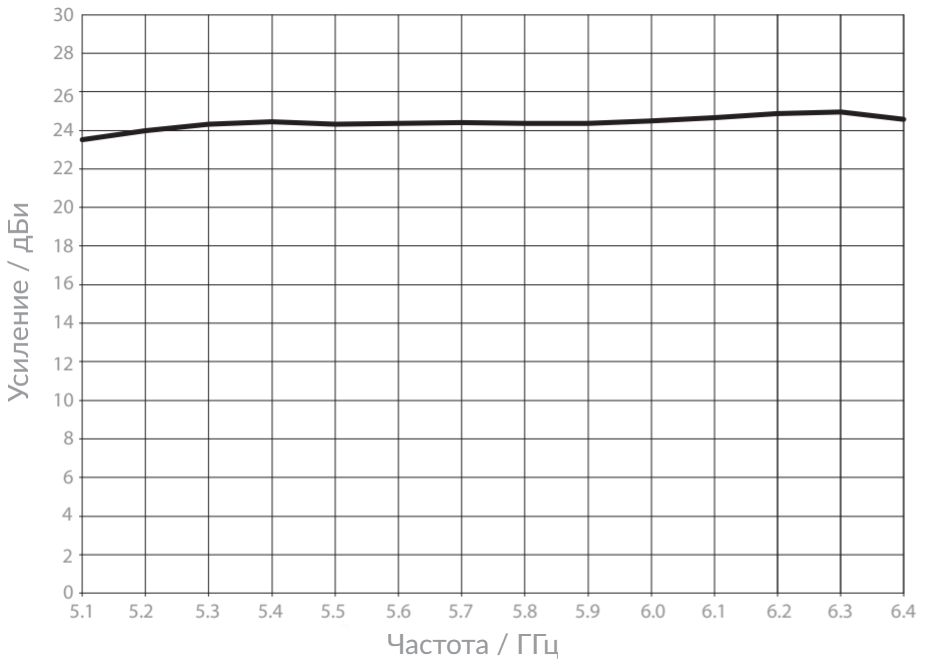

График усиления
при горизонтальной поляризации

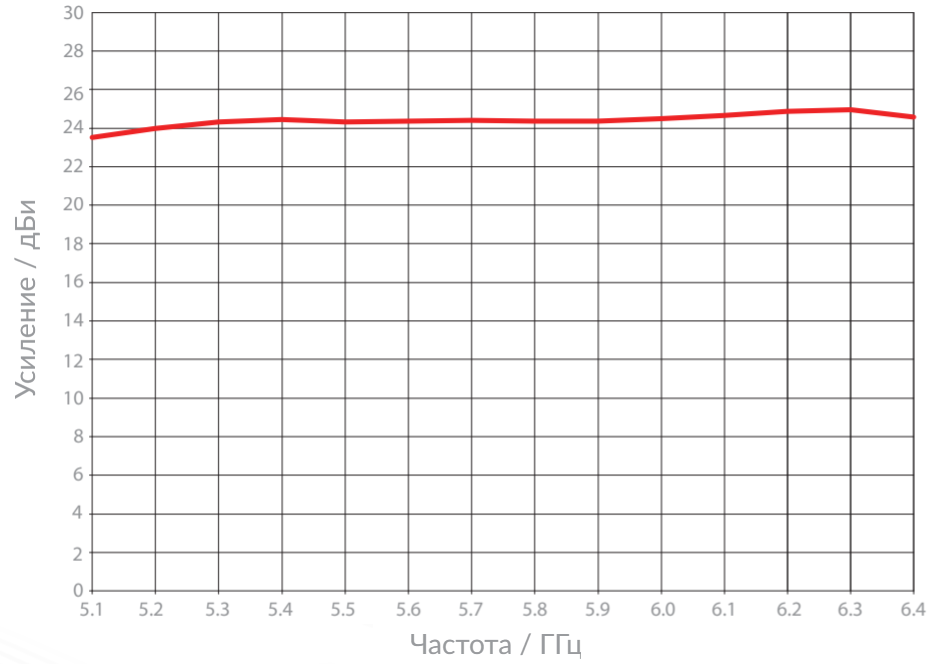

График усиления
при вертикальной поляризации

*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.

Комплект поставки

Антенна 2 шт.
Вспомогательный облучатель 2 шт.
Фиксирующий шуруп 2 шт.
Болт М8 с покрытием 4 шт.
Болт М6 4 шт.
Основной кронштейн 2 шт.
Крепление на мачту 2 шт.
Крепёжное кольцо 2 шт.
Руководство по установке 2 шт.

Технические характеристики RF elements UltraDish TP 24 (2-pack)

  • Линейка
    RF elements UltraDish
  • Рабочая частота
    5 ГГц; 6 ГГц
  • Поддержка MIMO
    2x2
  • Усиление сигнала
    24 дБи
  • Рупорная конструкция
    Нет
  • Тип разъёма
    TwistPort
  • Поляризация
    Двойная линейная (В+Г)
  • Вес
    2.7 кг
  • Угол излучения в горизонтальной плоскости
    8 °
  • Угол излучения в вертикальной плоскости
    8 °
  • КСВН
  • Макс. подводимая мощность
  • Входной импеданс
  • Рабочая температура (от)
    -40 С
  • Рабочая температура (до)
    +60 С
