Siklu EtherHaul 1ft Heated Antenna

РЕЙТИНГ ПРОДУКТА:
(0 / 5)
напечатать
  • Артикул:2037
  • Производитель:Siklu
  • Гарантия:1 год(а)
  • SKU вендора:EH-ANT-1ft-H
Антенна с подогревом, E-band, 43 дБи, 0,9°
Добавить к сравнению Сравнить товара →
Купить Siklu EtherHaul 1ft Heated Antenna
НЕТ НА СКЛАДЕ

В данный момент этого товара нет на складе. Вы можете оставить свой e-mail, и мы оповестим вас, как только товар поступит на склад.
Обращаем ваше внимание на то, что ожидаемая цена может измениться (как в большую так и в меньшую сторону) в момент поступления товара на склад. Это может происходить из-за курсовых разниц валют и рыночной конъюнктуры в целом.

Описание Siklu EtherHaul 1ft Heated Antenna

Внешняя однофутовая антенна с подогревом для предотвращения скопления льда и ледяного дождя на её обтекателе EH-ANT-1ft-HR, что позволит повысить надёжность работы радиоканала с применением данного класса антенн.

Совместимыми радиоустройствами EtherHaul, использующими в своём составе однофутовые антенны EH-ANT-1ft-H являются модели линеек:
700TX / 710TX / 1200TX / 1200F / 1200FX / 2200F / 2200FX / 2500F / 2500FX / 5500FD / 8010FX.

Для уже существующих радиолинков с использованием внешних однофутовых антенн Siklu EtherHaul 1ft Antenna и EtherHaul 1ft Antenna Dual 70/80&5 доступен комплект для установки обтекателя EH-ANT-1ft-HR. Он имеет в составе контроллер, который производит включение нагревателя, когда температура упадёт ниже 0 °С, и отключает нагреватель после того, как температура поднимется выше 0 °С. Контроль температуры может быть отключен при установке для объектов, где управление подогревом осуществляется путём включения (или отключения) питания постоянного тока для подачи электропитания на контроллер. Также в радиомодуле EtherHaul предусмотрена возможность принудительно выключить контроллер (в комплект входит USB-кабель для подключения контроллера к радиомодулю).

Технические характеристики

Диапазон рабочих частот 71–86 ГГц
Коэффициент усиления 43 дБи ± 2 дБ
Ширина луча (3 дБ) 0,9°
Поляризация Двойная линейная вертикальная / горизонтальная
Максимальная подводимая мощность 10 Вт
Интерфейс Круглый радиоволновод E-диапазона
Вес 2,2 кг
Материал Пластик
Температура окружающей среды рабочая -55.. +71 °С
Степень защиты IP65
Гололёдная и снеговая нагрузка 25 мм (радиальная)
Стойкость к ветру До 220 км/ч (до 160 км/ч рабочая)

Характеристики контроллера

Питание на входе 48 В DC
Энергопотребление 55 Вт (винтовой зажим внутри контроллера)
Кабель ввода постоянного тока 1 пара, диаметр 2 мм (мин.) / 5 мм (макс.). Варианты кабельной разводки представлены в таблице ниже.
Расстояние от антенны до контроллера 100 см (кабель входит в комплект)
Размеры 150 х 110 х 70 мм
Вес 550 г



Варианты кабельной разводки
(рекомендуемые максимальные расстояния для каждого типа кабеля и пары)
AWG18
(1 пара)
AWG24
(1 пара)
AWG26
(1 пара)
AWG24
(2 пары)
AWG26
(2 пары)
AWG24
(4 пары)
AWG26
(4 пары)
172 м 43 м 27 м 86 м 54 м 171 м 107 м

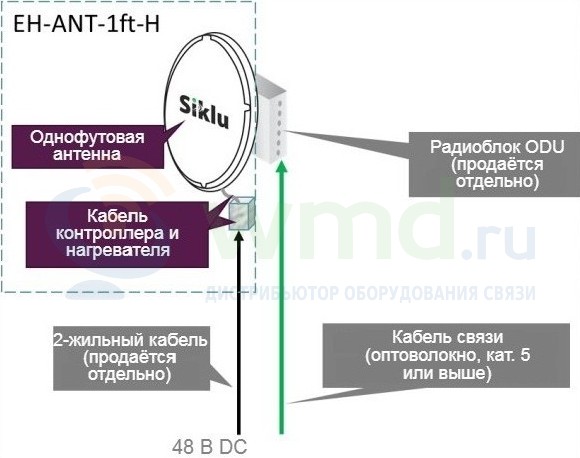

Блок-схема


Комплект поставки

Антенна 1 шт.

Технические характеристики Siklu EtherHaul 1ft Heated Antenna

  • Линейка
    Siklu EtherHaul
  • Рабочая частота
    71-76 ГГц; 81-86 ГГц
  • Поддержка MIMO
    Нет
  • Усиление сигнала
    43 дБи
  • Рупорная конструкция
    Нет
  • Тип разъёма
  • Поляризация
    Двойная линейная (В+Г)
  • Вес
    2.2 кг
  • Угол излучения в горизонтальной плоскости
    0.9 °
  • Угол излучения в вертикальной плоскости
    0.9 °
  • КСВН
  • Макс. подводимая мощность
    10 Вт
  • Входной импеданс
  • Рабочая температура (от)
    -55 С
  • Рабочая температура (до)
    +71 С
