RF elements 60° Sector HG3-TP-A60-V2

РЕЙТИНГ ПРОДУКТА:
(0 / 5)
напечатать
  • Фото #1 RF elements 60° Sector HG3-TP-A60-V2
  • Фото #2 RF elements 60° Sector HG3-TP-A60-V2
  • Фото #3 RF elements 60° Sector HG3-TP-A60-V2
  • Фото #4 RF elements 60° Sector HG3-TP-A60-V2
  • Фото #5 RF elements 60° Sector HG3-TP-A60-V2
  • Фото #6 RF elements 60° Sector HG3-TP-A60-V2
  • Фото #7 RF elements 60° Sector HG3-TP-A60-V2
  • Фото #8 RF elements 60° Sector HG3-TP-A60-V2
Показать все (9)
  • Артикул:2090
  • Производитель:RF elements
  • Гарантия:1 год(а)
  • SKU вендора:HG3-TP-A60-V2
Рупорная антенна 5 ГГц, 17 дБи, TwistPort, 60°
Добавить к сравнению Сравнить товара →
Купить RF elements 60° Sector HG3-TP-A60-V2
НЕТ НА СКЛАДЕ

В данный момент этого товара нет на складе. Вы можете оставить свой e-mail, и мы оповестим вас, как только товар поступит на склад.
Обращаем ваше внимание на то, что ожидаемая цена может измениться (как в большую так и в меньшую сторону) в момент поступления товара на склад. Это может происходить из-за курсовых разниц валют и рыночной конъюнктуры в целом.

Вы можете купить аналоги RF elements 60° Sector HG3-TP-A60-V2

Описание RF elements 60° Sector HG3-TP-A60-V2

Асимметричная рупорная антенна с высоким коэффициентом усиления, оснащённая быстрозажимным волноводным разъёмом TwistPort. Не имеет боковых лепестков благодаря фокусировке излучения сигнала в один главный луч, что обеспечивает повышенную эффективность главного лепестка. Диаграмма направленности широкая по горизонтали и узкая по вертикали. Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне. Все эти особенности наряду с превосходным шумоподавлением делают рупорные антенны отличным решением для создания высокопроизводительной базовой станции (несколько точек доступа "бок о бок") или в сложной помеховой обстановке.

Вторая версия антенны оснащена новым монтажным кронштейном — более прочным и лёгким. Фурнитура из нержавеющей стали имеет чёрное покрытие для предотвращения заедания при установке.

Другие модели:

Технические характеристики

Разъём антенны TwistPort — Быстрозажимной волноводный разъём
Тип антенны Рупорная
Материал УФ-стойкий АБС-пластик, поликарбонат, полиэтилен высокой плотности, алюминий, нержавеющая сталь
Степень защиты корпуса IP55
Допустимый диаметр мачты 40–80 мм (рекомендовано ближе к 80 мм)
Температура окружающей среды рабочая  -35.. +60 °C
Вес 4,8 кг — одно устройство
6,5 кг — одно устройство, включая упаковку
Размеры 448 х 342 х 301 мм — устройство
515 х 370 х 140 мм — устройство в упаковке
Сопротивление ветру До 160 км/ч
Ветровая нагрузка 43 ньютон при 160 км/ч
Максимальный угол наклона ±20° (по вертикали и горизонтали)
Рабочий диапазон 5180–6000 МГц
Коэффициент усиления 17 дБи
Эффективность главного лепестка* 95%
Угол излучения в горизонтальной плоскости -3 дБ Г 45° / В 42°
Угол излучения в вертикальной плоскости -3 дБ Г 17° / В 16°
Угол излучения в горизонтальной плоскости -6 дБ Г 60° / В 60°
Угол излучения в вертикальной плоскости -6 дБ Г 25° / В 25°
Коэффициент обратного излучения 27 дБ

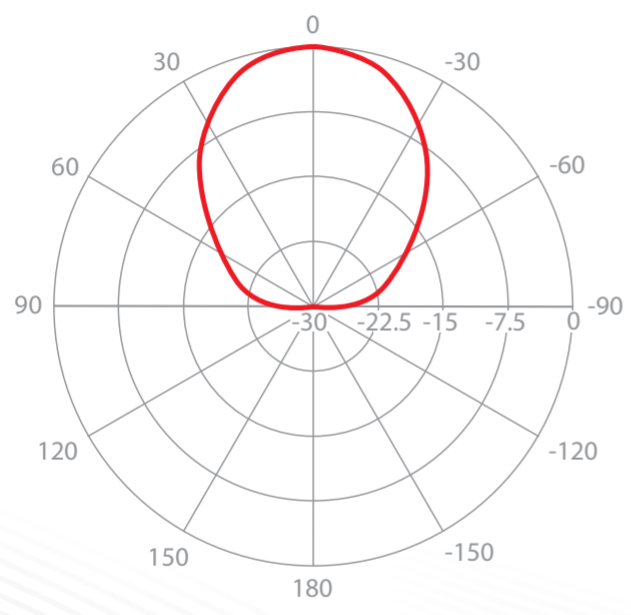

В горизонтальной плоскости при вертикальной / горизонтальной поляризации

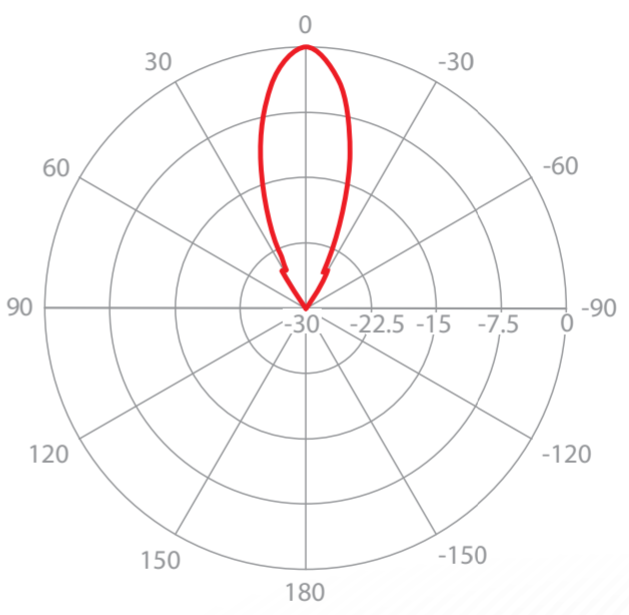

В вертикальной плоскости при вертикальной / горизонтальной поляризации

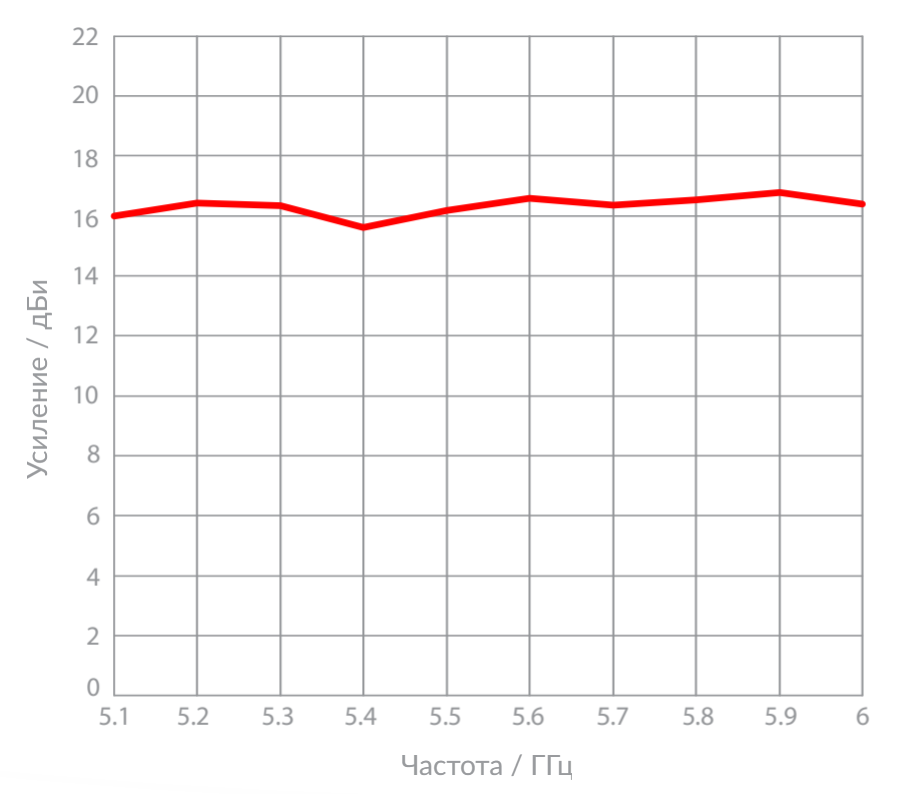

График усиления при горизонтальной / вертикальной поляризации

*Эффективность главного лепестка указана от нуля градусов направления излучения антенны.

Технические характеристики RF elements 60° Sector HG3-TP-A60-V2

  • Линейка
    RF elements Horn
  • Рабочая частота
    5 ГГц
  • Поддержка MIMO
    2x2
  • Усиление сигнала
    17 дБи
  • Рупорная конструкция
    Да
  • Тип разъёма
    TwistPort
  • Поляризация
    Двойная линейная (В+Г)
  • Вес
    4.8 кг
  • Угол излучения в горизонтальной плоскости
    43.5 °
  • Угол излучения в вертикальной плоскости
    16.5 °
  • КСВН
  • Макс. подводимая мощность
  • Входной импеданс
  • Рабочая температура (от)
    -35 С
  • Рабочая температура (до)
    +60 С
