MikroTik CRS504-4XQ-IN

Доступный, компактный и энергоэффективный коммутатор открывает дверь в мир 100-гигабитных сетей и является следующим этапом в модернизации существующих 10- или 25-гигабитных сетей.

Семейство 100-гигабитных устройств продолжает расширяться. Уже был представлен потрясающий маршрутизатор CCR2216-1G-12XS-2XQ. Теперь пришло время для подходящего коммутатора — CRS504-4XQ-IN. Малый форм-фактор в сочетании с низким энергопотреблением (25 Вт без подключённых устройств!) идеально подходит, чтобы начать расширение 100-гигабитной сети в обычных установках. Также можно модернизировать 10- или 25-гигабитную сеть.

Особенности

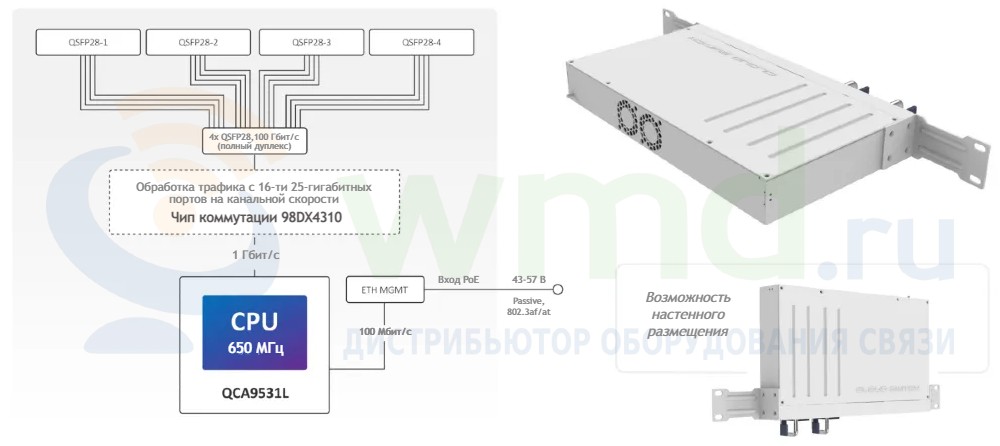

• Чип коммутации Marvell Prestera для обеспечения работы на канальной скорости для
  16-ти 25-гигабитных портов
• Три способа питания:
  – вход PoE
  – гнездо для постоянного тока
  – 2-пиновая клеммная колодка
• Два блока питания с поддержкой горячей замены
• Отвечает требованиям по обеспечению оптоволоконных подключений (40, 25, 10 и 1 Гбит/с)
• Четыре порта QSFP28 (100 Гбит/с)
• Максимальное энергопотребление без подключённых устройств: 25 Вт
• Возможность размещения на стене, столе, в стойке

CRS504-4XQ-IN получил четыре 100-гигабитных порта QSFP28. Используйте их для подключения других 100-гигабитных устройств. Или возьмите многомодовый оптокабель с отдельной изоляцией волокон, чтобы подключить несколько 25-гигабитных устройств: каждый порт подключён к четырём 25-гигабитным линиям связи для соединения 16-ти 25-гигабитных устройств. На самом деле, возможно сочетать все виды соединений следующим образом: 100 Гбит/с на одном порту, 40 Гбит/с на другом, 4 по 25 Гбит/с на третьем и, может быть, даже несколько кабелей для 10-гигабитных или гигабитных сетей на четвёртом. Коммутатор также оснащён Ethernet-портом управления.

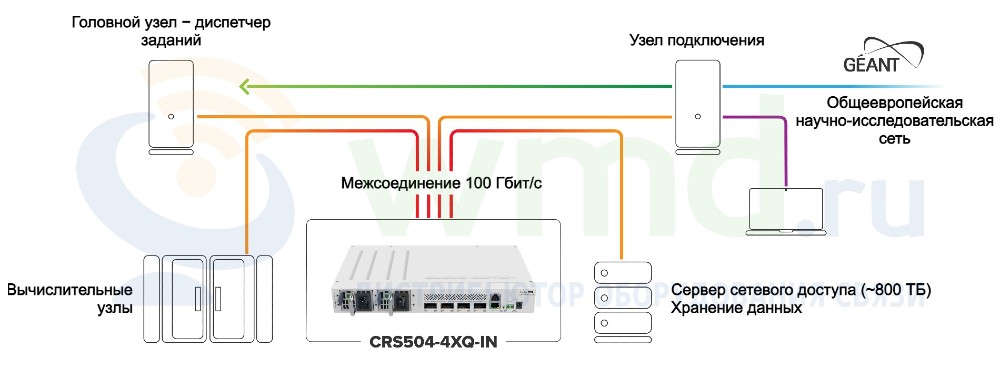

Производитель уже довольно давно использует CRS504-4XQ-IN в проекте Genomics Data Network. Это сеть передачи данных с высокой пропускной способностью для местных ученых, работающих над инновационными методами лечения рака. Сведения о геноме могут занимать много места, поэтому нужны исключительно быстрые соединения.

Экономичный и быстрый способ создания инфраструктуры высокоскоростной связи

Благодаря нескольким вариантам питания и возможности крепления на стене данный коммутатор порадует любого системного администратора.

Устройство поддерживает широкий диапазон входного напряжения, включая питание 48 В DC, что идеально подходит для всех телекоммуникационных инсталляций!

Технические характеристики

Процессор	QCA9531 650 МГц, 1 ядро, архитектура MIPSBE
ОЗУ	64 МБ RAM
ПЗУ	16 МБ FLASH
Сетевой интерфейс	1x Ethernet (10/100 Мбит/с) 4x QSFP28 (100 Гбит/с)
Чип коммутации	98DX4310
Последовательный консольный порт	1х RJ45
Число входов переменного тока	2
Питание на входе переменным током	100–240 В АС
Число входов постоянного тока	3 (вход PoE, DC Jack, 2-пиновая клеммная колодка)
Питание на входе постоянным током	43–57 В (вход PoE 802.3 bt) 36–57 В (DC Jack, 2-пиновая клеммная колодка)
Максимальное энергопотребление	41 Вт, 25 Вт (без подключённых устройств)
Охлаждение	2 вентилятора
Размеры	320 х 185 х 44 мм
Температура окружающей среды рабочая	-40.. +70 °C (протестировано)
Степень защиты корпуса	IP20
Операционная система	RouterOS версии 7, Level 5
Дополнительно	Датчик температуры процессора, датчик температуры платы, датчик напряжения

Результаты замера производительности коммутации

CRS504-4XQ-IN
Режим	Конфигурация	1518 байт		512 байт		64 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Коммутация	Внутренняя пропускная способность Layer 2	32517,9	394897,1	94008,5	385058,6	595386,9	304838,1
Коммутация	Совокупная пропускная способность Layer 2	32517,9	789794,3	94008,5	770117,3	595386,9	609676,2
Коммутация	Внутренняя пропускная способность Layer 1	32517,9	400100,0	94008,5	400100,0	595386,9	400100,0
Коммутация	Совокупная пропускная способность Layer 1	32517,9	800200,0	94008,5	800200,0	595386,9	800200,0

Результаты замера производительности процессора

CRS504-4XQ-IN		QCA9531 тест через все порты
Режим	Конфигурация	1518 байт		512 байт		64 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Мост	отсутствует	37,4	454,2	82,8	339,1	162,5	83,2
Мост	25 правил фильтрации моста	33,8	410,5	47,8	195,8	75,6	38,7
Маршрутизация	отсутствует	37,2	451,8	73,3	300,2	144,9	74,2
Маршрутизация	25 простых очередей	36,4	442,0	52,4	214,6	54,4	27,9
Маршрутизация	25 правил фильтрации IP	33,8	410,5	41,4	169,6	41,7	21,4



Комплект поставки

Коммутатор	1 шт.
Кабель питания	2 шт.
Монтажные уголки для установки в стойку	2 шт.
Набор винтов и резиновых наклеек-ножек K10	1 шт.



Таблица совместимости SFP

Доступна по ссылке
