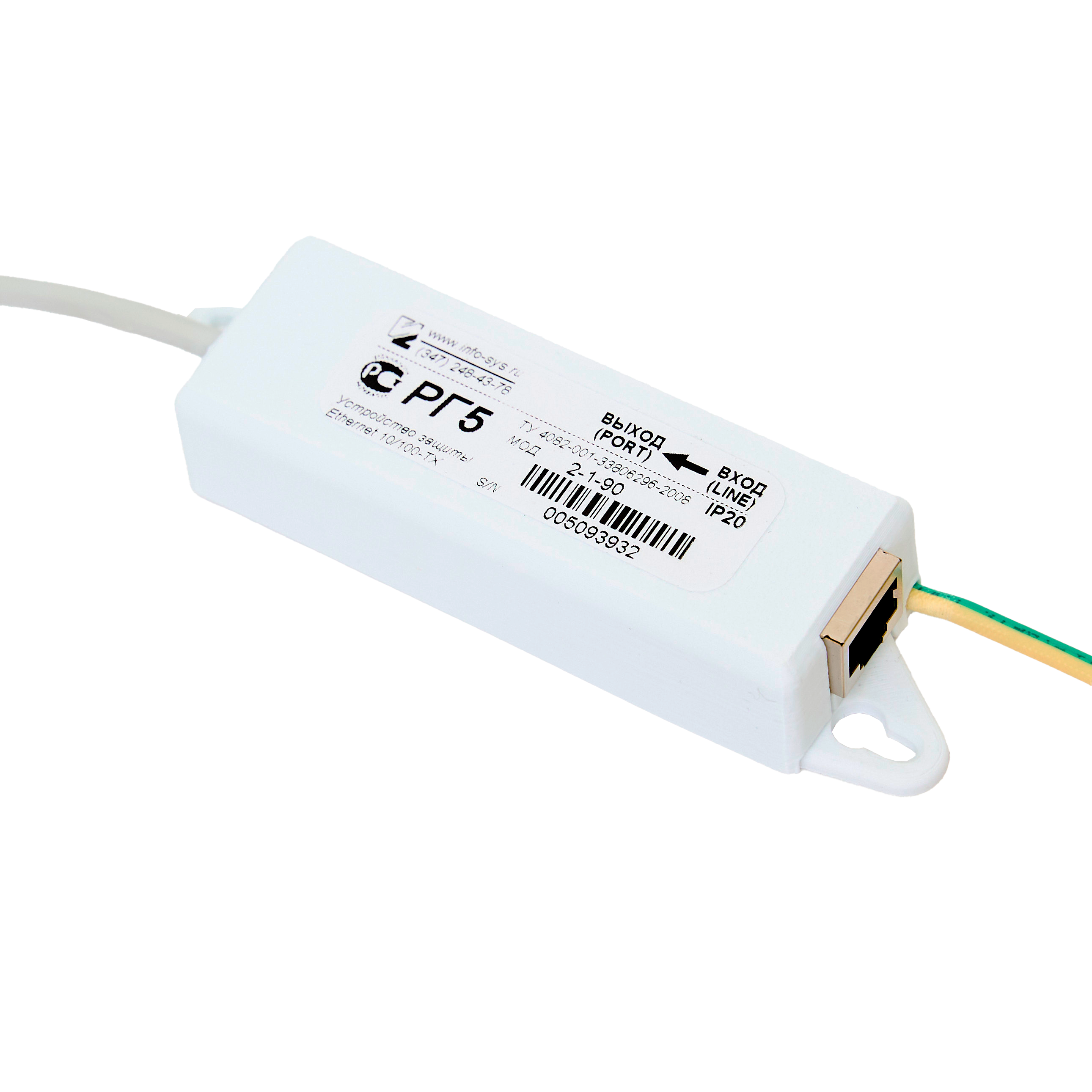

Info-Sys РГ5 Box

Грозозащита марки InfoSys предназначена для защиты сетевого оборудования Ethernet 10/100Base-TX от опасных напряжений, возникающих в результате грозовых разрядов, и индустриальных помех. Устройства выделены в линейку РГ5 по признаку наличия гальванической трансформаторной развязки кабеля с оборудованием.

В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку трансформаторной развязки. Данное инженерное решение является уникальным и до сих пор не применялось в устройствах защиты.

Особенности

• Отсутствие электрической связи (гальваническая развязка) между защищаемым оборудованием и подключаемым кабелем
• Высокая стойкость
• Высокая степень подавления помех
• Низкие потери полезного сигнала

Рекомендации по применению

Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Выбор устройств защиты зависит от конкретных условий применения. В качестве базового варианта следует принять размещение устройств РГ5 на обоих концах. Этот вариант обеспечивает максимально высокую стойкость системы защиты, которую можно применять для кабельных сегментов большой длины (80 метров и более), размещённых на большой высоте (10 метров и более).

В случае, если на одном из концов кабельного сегмента не представляется возможным подключиться к проводнику защитного заземления РЕ, рекомендуется использовать устройство РГ6, не требующее заземления. Этот вариант обеспечивает меньшую стойкость системы защиты в силу отсутствия заземления на одном из концов, но этого достаточно, чтобы защитить кабельные сегменты, размещённые на небольшой высоте (не более 6–7 метров), либо имеющие небольшую длину (менее 80 метров), либо проложенные по наружным стенам зданий и строительным конструкциям, которые экранируют электромагнитную наводку грозового разряда.

Подключение

Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Жёлто-зелёный провод устройства подключается к проводнику защитного заземления электрической сети.

ВНИМАНИЕ! Эксплуатация устройства при отключенном проводнике защитного заземления значительно снижает его защитные свойства и делает его применение мало эффективным.

Не рекомендуется для подключения к защитному проводнику использовать корпус компьютера. Импульсный ток, проходящий через элементы корпуса, может повредить их и стать источником опасных напряжений для электронных компонентов, размещённых в корпусе.

Принципиальная схема РГ5

Технические характеристики

* Возникает в результате неравенства потенциалов «ЗЕМЛИ» в различных точках подключения. Максимальных значений это напряжение достигает, если точки подключения не охвачены системой уравнивания потенциалов.

Комплект поставки
