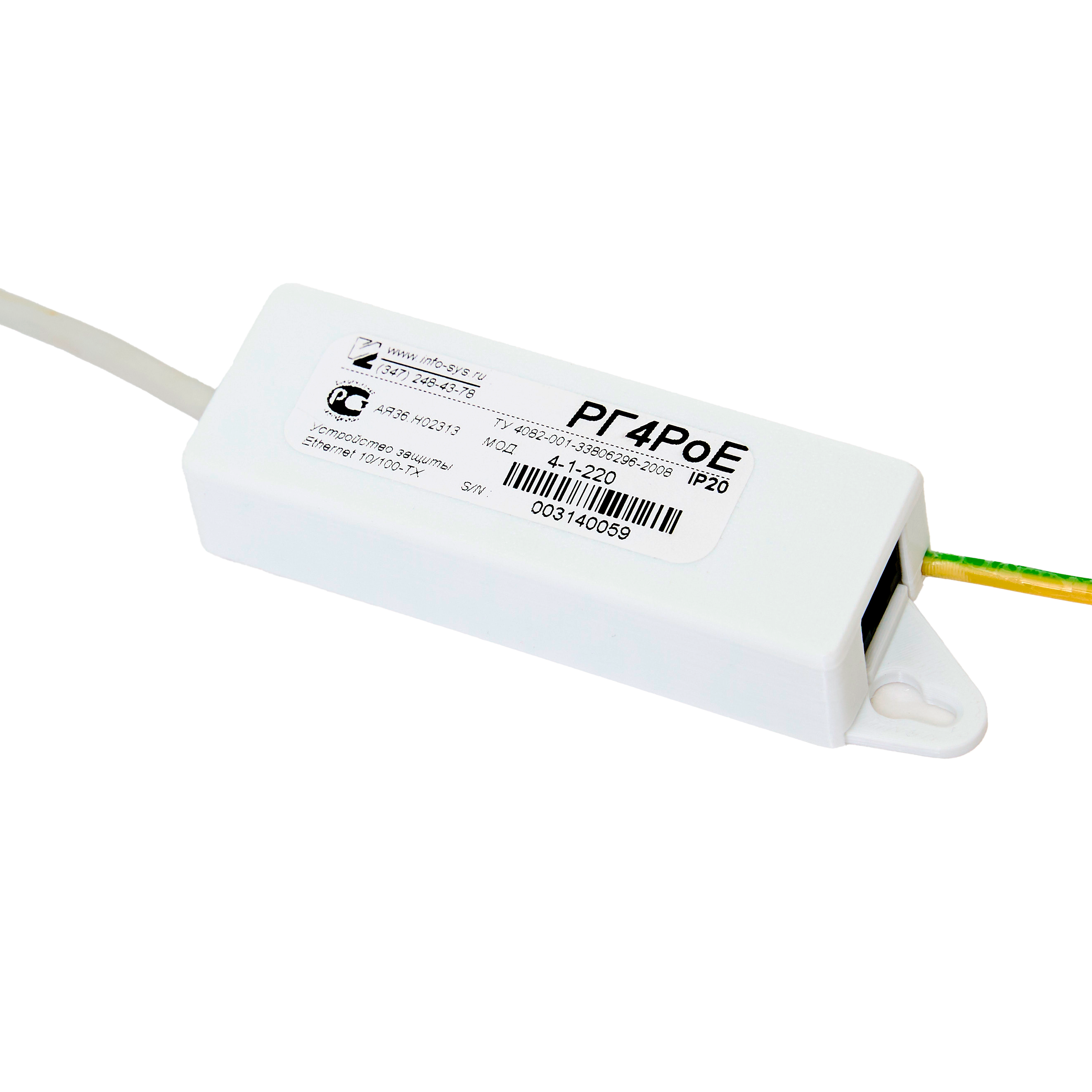

Info-Sys РГ4PoE Исп.2 (male-female) Box

Грозозащита РГ4PoE от компании InfoSys служит для защиты сетевого оборудования Ethernet 10/100Base-TX, поддерживающего технологию PoE (все типы PoE-питания), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Устройство с одной стороны оснащено разъёмом 8P8C (RJ45), с другой стороны идёт витая пара с коннектором 8P8C (RJ45) на конце. Длина витой пары 425 мм, длина кабеля заземления 475 мм.

Особенности

• Поддержка двух схем организации дистанционного питания, предусмотренных стандартом IEEE 802.3at
• Отсутствие ограничений по току, передаваемому в питаемое устройство
• Высокая стойкость
• Способность отводить на шину заземления большие токи при сохранении работоспособности
• Высокая степень подавления помех
• Низкие потери полезного сигнала

Подключение грозозащиты

Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Жёлто-зелёный провод устройства подключается к проводнику защитного заземления электрической сети.

ВНИМАНИЕ! Эксплуатация устройства при отключенном проводнике защитного заземления запрещена!

Рекомендации по применению

Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создаёт проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Применение газонаполненного разрядника в схеме подключения данного устройства к заземлению обеспечивает отсутствие уравнивающих токов в кабельных системах, неохваченных системой уравнивания потенциалов. Это позволяет применить устройство на обоих концах защищаемого кабельного сегмента. Размещение устройств РГ4PoE.x-x-220 на обоих концах кабеля обеспечивает максимально высокую стойкость системы защиты, которую можно применять для кабельных сегментов большой длины (80 метров и более), размещённых на большой высоте (10 метров и более).

Технические характеристики

* Возникает в результате неравенства потенциалов «ЗЕМЛИ» в различных точках подключения. Максимальных значений это напряжение достигает, если точки подключения не охвачены системой уравнивания потенциалов.

Комплект поставки
