Ubiquiti EdgeSwitch 8-150W

Стройте и расширяйте свою сеть с EdgeSwitch — устройством линейки EdgeMAX. Высокопроизводительный управляемый гигабитный PoE+ коммутатор обеспечивает интеллектуальную коммутацию для расширяющихся сетей — предлагает обширный набор передовых функций и протоколов коммутации (Layer 2), а также возможность маршрутизации (Layer 3).

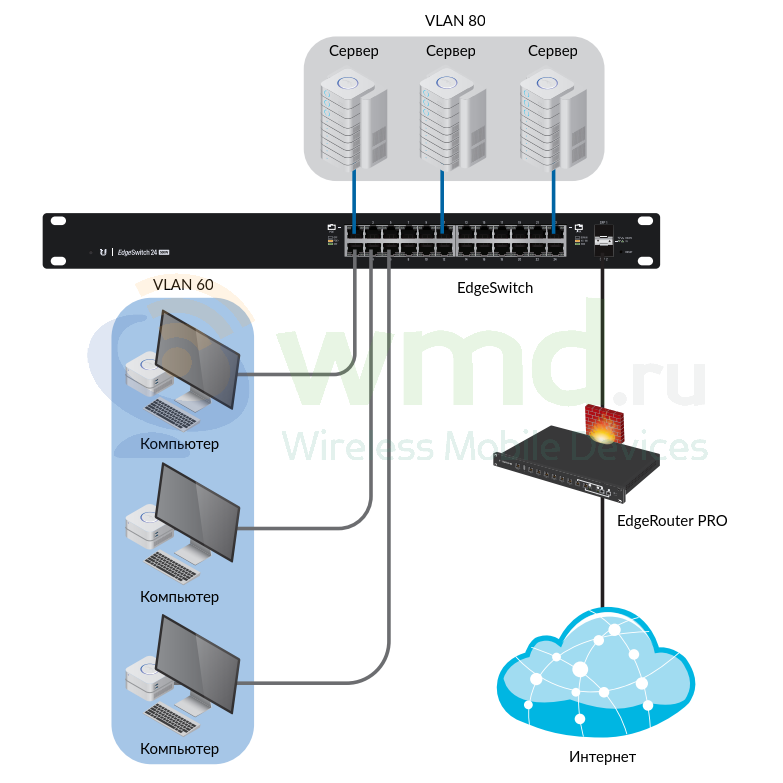

Пример использования

EdgeSwitch определяет устройства 802.3af/at по умолчанию, благодаря чему они автоматически получают РоЕ. Для устройств с Passive РоЕ 24 В необходимо включить этот тип питания вручную, используя интерфейс настроек.

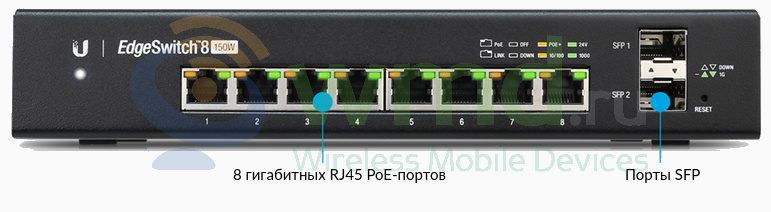

Устройство позволяет осуществлять подключение по оптоволоконному кабелю. 8-портовая модель оборудована двумя SFP-портами, обеспечивающими восходящие соединения со скоростью до 1 Гбит/с.

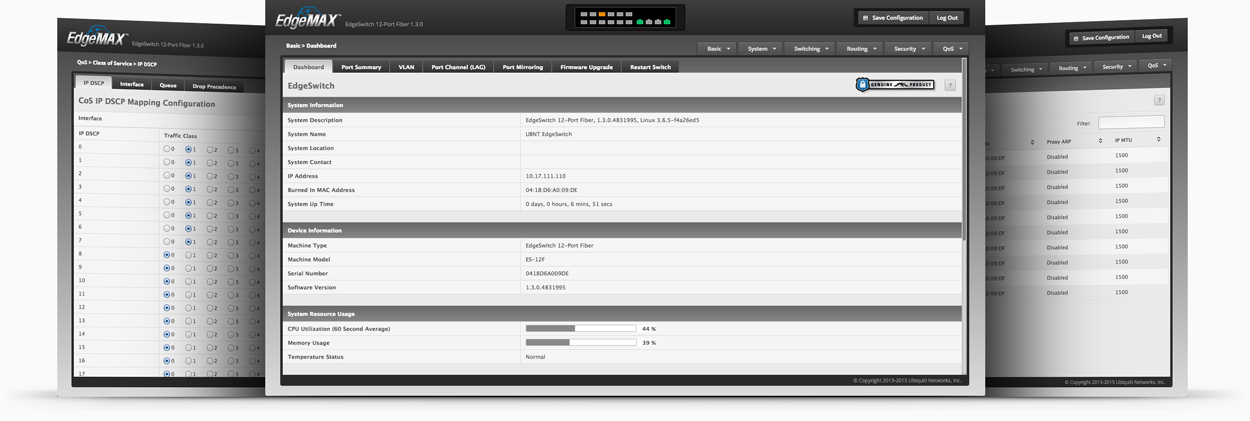

Понятный пользовательский интерфейс

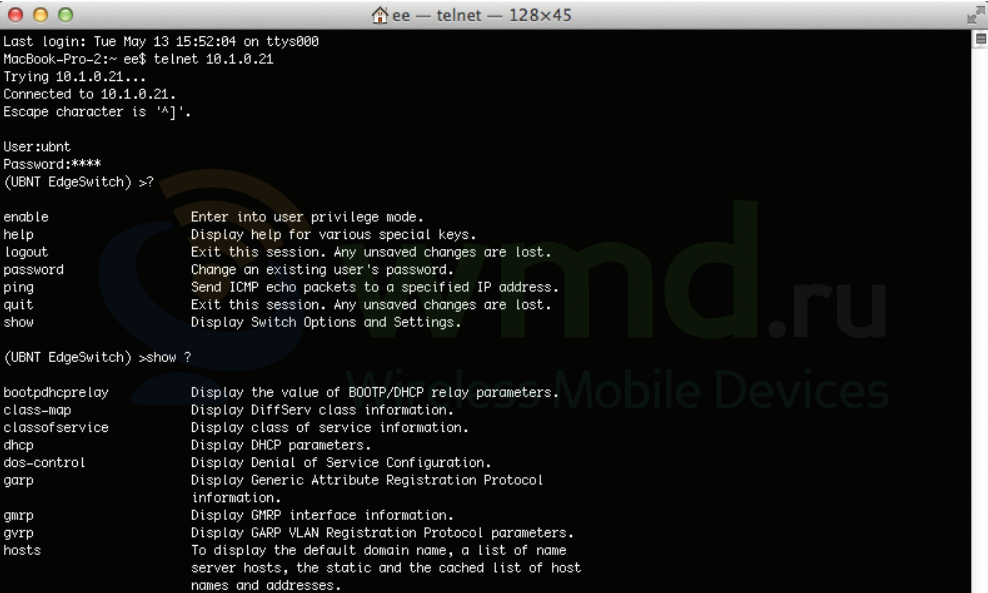

EdgeSwitch обладает графическим пользовательским интерфейсом, разработанным для удобной настройки и управления, который помогает администраторам настраивать и контролировать функции коммутации. Для продвинутых пользователей доступен интерфейс командной строки через последовательный консольный порт, SSH и Telnet.

Мощный функционал

EdgeSwitch управляется многофункциональной операционной системой, которая предоставляет как базовые возможности коммутации, так и множество продвинутых опций:

• MSTP/RSTP/STP
• VLAN, Частная VLAN, Голосовая VLAN
• Агрегирование каналов
• DHCP Snooping, IGMP Snooping
• TACACS+, RADIUS, 802.1x, MAC Filtering, ACL
• DiffServ, CoS
• Статическая маршрутизация, Маршрутизация на основе политик (PBR)
• DHCP-сервер

Особенности

• 8 гигабитных портов RJ45
• 2 порта SFP
• 1 последовательный консольный порт
• Внутренняя пропуская способность: 10 Гбит/c
• Пропускная способность портов: 20 Гбит/c
• Скорость обработки пакетов: 14,88 млн.пак/с
• Максимальное энергопотребление: 150 Вт
• Поддержка POE+ IEEE 802.3at/af и Passive РоЕ 24 В
• Монтируется на стену (крепёж в комплекте)
• Можно ставить на стол (нельзя устанавливать несколько устройств друг на друга)
• Дополнительный вход питания постоянного тока (резервный или автономный)

Технические характеристики

Размеры	204 x 43 x 235 мм
Вес	1,72 кг (1,8 кг с креплениями)
Общая внутренняя пропускная способность	10 Гбит/с
Совокупная пропускная способность портов	20 Гбит/с
Скорость обработки пакетов	14,88 млн.пак/с
Максимальное энергопотребление	С раздачей PoE — 150 Вт Без раздачи PoE — 20 Вт
Способ питания	AC: 100–240 В AC / 50–60 Гц, AC/DC встроенный блок питания, универсальный вход DC: 42–56 В DC внешний, (защита от неправильной полярности) вход для клеммного питания
Блок питания	AC/DC, внутренний, 150 Вт DC
Индикаторы (на каждом порту)	Система: Статус RJ45: PoE, Скорость / Состояние соединения / Активность соединения SFP: Скорость / Состояние соединения / Активность соединения
Сетевые интерфейсы	8x 10/100/1000 Мбит/с RJ45 Ethernet 2x 1 Гбит/с SFP Ethernet
Интерфейс управления	Последовательный консольный порт RJ45, управление по выделенному кабелю или внутриполосно через порты Ethernet
Крепление на стену	Да
Защита от электростатического разряда/электромагнитного импульса	По воздуху: ±24 кВ При контакте: ±24 кВ
Влажность окружающей среды рабочая	5.. 95 %
Температура окружающей среды рабочая	Внутренний AC/DC @ 150 Вт: -25.. +45 °C Внутренний AC/DC @ 100 Вт: -25.. +55 °C Внешний DC: -25.. +60 °С
Испытание на шок и вибрацию	ETSI300-019-1.4 Standard

Параметры раздачи PoE на порт

Интерфейс PoE	PoE+ IEEE 802.3af/at (Контакты 1, 2+; 3, 6-) 24 В DC Passive PoE (Контакты 4, 5+; 7, 8-)
Максимальная мощность на порту в режиме PoE+,  выдаваемая источником питания	34,2 Вт
Напряжение в режиме 802.3at	50–57 В
Максимальная мощность на порту в режиме Passive PoE	17 Вт
Диапазон напряжения в режиме 24 В Passive PoE	20–27 В
Максимальная суммарная мощность, доступная для питаемых по PoE устройств	~130 Вт*

* Рекомендуется оставлять запас по мощности — при использовании свыше 50–70% от максимума рассмотреть вопрос использования более мощной модели коммутатора или увеличения числа коммутаторов.

Программные возможности

Основные возможности коммутации	ANSI/TIA-1057: LLDP-Media Endpoint Discovery (MED); IEEE 802.1AB: LLDP (Link Layer Discovery Protocol); IEEE 802.1D: совместимость с STP; IEEE 802.1S: совместимость с MSTP; IEEE 802.1W: совместимость с RSTP; IEEE 802.1Q: VLAN с VLAN по порту; IEEE 802.1p: приоритет Ethernet с подготовкой и сопоставлением пользователей; IEEE 802.1X: аутентификация по порту с поддержкой гостевого VLAN; IEEE 802.3: 10BASE-T; IEEE 802.3u: 100BASE-T; IEEE 802.3ab: 1000BASE-T; IEEE 802.1ak: локальные сети, соединяемые виртуальным мостом – поправка 07: Multiple Registration Protocol; IEEE 802.3ac: тегирование VLAN; IEEE 802.3ad: агрегирование параллельных каналов передачи данных в один логический; IEEE 802.3x: управление потоком; IEEE 802.1D-2004: протокол регистрации обобщённых атрибутов: оговорка 12 (GARP); IEEE 802.1D-2004: динамическая L2 широковещательная регистрация: оговорка 10 (GMRP); IEEE 802.1Q-2003: динамическая регистрация VLAN: оговорка 11.2 (GVRP); RFC 4541: подчинение протоколу управления группами Интернета (IGMP) - отслеживающие коммутаторы; RFC 5171: протокол обнаружения однонаправленных соединений (UDLD).
Дополнительные возможности Layer 2	Устранение широковещательного шторма; Устранение широковещательного/многоадресного/неизвестного одноадресного шторма; Отслеживание DHCP; Querier для отслеживания IGMP; Поддержка IVL (Independent VLAN Learning – независимое изучение информации в разных виртуальных сетях); Поддержка Jumbo-кадров; Блокировка MAC на порту; Зеркалирование порта; Защищённые порты; Статическое фильтрование МАС; TACACS+; Голосовые VLAN; Не аутентифицированные VLAN; Внутренний сервер аутентификации 802.1X.
Параметры платформы	DHCP-сервер: - Максимальное количество пулов: 128; - Максимальное число выданных адресов (всего): 2048. Маршрутизация: - Число маршрутов: 16; - Число интерфейсов маршрутизации: 15. VLAN сети: 255; MAC адреса: 8К; Размер кэша для ARP: 493 MSTP экземпляры: 4; LAG каналы: 6; Списки контроля доступа (ACL): 100 с 10 правилами на порт; Классов трафика (очередей): 8.
Системные средства	Средство регистрации событий и ошибок; Возможность загрузки периода работы и конфигурации; Утилита PING; Передача FTP/TFTP по IPv4/IPv6; Выявление вредоносного кода; BootP и DHCP; RFC 2021: Дистанционный мониторинг сети RMON Version 2; RFC 2030: Простой синхронизирующий сетевой протокол времени (SNTP); RFC 2819: Дистанционный мониторинг сети RMON; RFC 2865: Клиент RADIUS; RFC 2866: Учёт RADIUS; RFC 2868: Атрибуты RADIUS для поддержки туннельного протокола; RFC 2869: Расширения RADIUS; RFC 3579: Поддержка RADIUS для расширяемого протокола аутентификации (EAP); RFC 3580: Руководство по использованию IEEE 802.1X RADIUS; RFC 3164: Протокол Syslog BSD.
Управление	Веб-интерфейс; Командная строка (CLI) промышленного стандарта; IPv6 управление; Управление паролями; Поддержка автоматической установки образов программного обеспечения и файлов конфигурации; SNMP v1, v2 и v3; SSH 1.5 и 2.0; SSL 3.0 и TLS 1.0; Протокол копирования файлов SCP; Telnet (поддержка нескольких сессий).
Маршрутизация Layer 3	Статическая маршрутизация; Маршрутизация на основе политик (Policy Based Routing).
QoS	Списки контроля доступа (ACL), действия на разрешение/запрет входящих IP и классификация передачи данных Layer 2, основанная на: - ACL по времени; - IP-адресу источника/назначения; - TCP/UDP-порту источника/назначения; - типу IP-протокола; - полю ToS или DSCP; - MAC-адресу источника/назначения; - полю EtherType; - приоритету пользователя IEEE 802.1p; - VLAN ID; - RFC 1858: рассмотрение безопасности для фильтрации IP-фрагментов. Дополнительные атрибуты правил ACL: - назначение потока данных специфическим очередям CoS; - перенаправление совпадающих потоков трафика. Дифференцированное обслуживание (DiffServ): - классификация трафика, основанная на том же критерии, что и ACL; - маркирование полями IP DSCP DSCP или заголовков приоритета, опционально; - Police the Flow to a Specific Rate with Two-Color Aware Support; RFC 2474: Определение полей дифференцированного обслуживания в заголовках IPv4 и IPv6; RFC 2475: Архитектура дифференцированного обслуживания; RFC 2597: Гарантированная пересылка на участке маршрута; RFC 3246: Срочная пересылка на участке маршрута; RFC 3260: Новая терминология и разъяснения для DiffServ. Настройка соответствия очередей CoS (Class of Service – класс обслуживания): - AutoVoIP: автоматические настройки CoS для VoIP; - соответствие IP DSCP-to-Queue; - настраиваемый интерфейс режима доверия (IEEE 802.1p, DSCP или недоверенный); - интерфейс формирования выходной скорости; - строгий приоритет в отличие от взвешенной диспетчеризации на очередь.

Комплект поставки

Коммутатор	1 шт.
Кабель питания	1 шт.
Пластины для крепления	2 шт.
Крепёжные болты М4	8 шт.
Крепёжные винты М4	4 шт.
Дюбель М4	4 шт.
Руководство по установке	1 шт.
