Cyberbajt DishEter PRO 23 HV 6GHz

Антенна обладает модифицированным облучателем от компании Rfline, обеспечивающим лучшую производительность в радиочастотном диапазоне 5,9–6,43 ГГц. Представленная модификация позволяет сдвинуть частоту среза до 6,5 ГГц. Это обязательное условие для получения высокого уровня изоляции между двумя ортогональными поляризациями. Новое решение было также настроено для отражателей Кассегрена и достижения наилучшего показателя производительности в определённой полосе частот. Много усилий было вложено в поддержание хорошей работы антенны в диапазоне 5,48–5,8 ГГц.

Антенна поставляется в полностью собранном состоянии.

Технические характеристики

Тип антенны	Параболическая с двойной поляризацией
Частотный диапазон	5,4–6,45 ГГц
Усиление для вертикальной поляризации	5,4–5,5 ГГц: 22,5 дБи 5,5–5,9 ГГц: 23 дБи 5,9–6,25 ГГц: 23,5 дБи 6,25–6,45 ГГц: 24 дБи
Усиление для горизонтальной поляризации	5,4–5,5 ГГц: 22 дБи 5,5–5,9 ГГц: 22,5 дБи 5,9–6,25 ГГц: 23 дБи 6,25–6,45 ГГц: 23,5 дБи
Поляризация	Вертикальная и горизонтальная
Коэффициент обратного излучения	> 45 дБ
Изоляция между портами	5,4–5,5 ГГц: 45 дБ 5,5–6,25 ГГц: 50 дБ 6,25–6,45 ГГц: 55 дБ
Угол излучения в вертикальной плоскости	7–9° при -3 дБ
Угол излучения в горизонтальной плоскости	7–9° при -3 дБ
КСВН	< 1.5
Входной импеданс	50 Ом
Боковые лепестки	5,4–5,5 ГГц: -17 дБ 5,5–5,9 ГГц: -17,5 дБ 5,9–6,25 ГГц: -19 дБ 6,25–6,45 ГГц: -18 дБ
Тип коннектора	2x N-type (female)
Максимальная ветровая нагрузка	56 м/сек
Диаметр мачты	26–72 мм
Размеры	380 х 380 х 245 мм
Диаметр отражателя	ø 360 мм
Вес	С креплением — 2,35 кг Без крепления — 1,744 кг

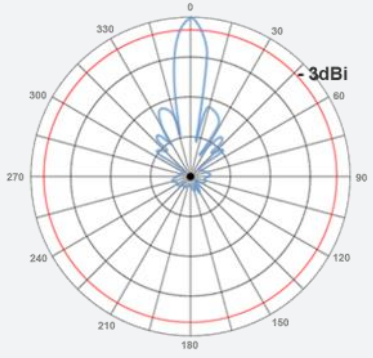

Диаграмма направленности в горизонтальной плоскости при вертикальной/горизонтальной поляризации

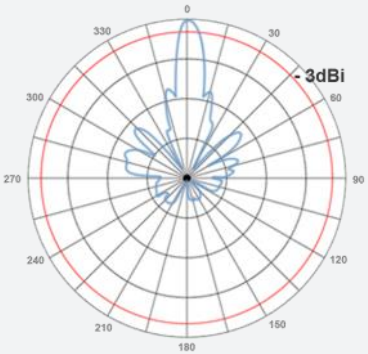

Диаграмма направленности в вертикальной плоскости при вертикальной/горизонтальной поляризации

Комплект поставки
