Ubiquiti airFiber 11G-35
- Артикул:1271
- Производитель:Ubiquiti
- Гарантия:1 год(а)
- Кол-во в 1 упаковке:1 шт
- SKU вендора:AF-11G35
Вы можете купить аналоги Ubiquiti airFiber 11G-35
Описание Ubiquiti airFiber 11G-35
Антенна airFiber используется в паре с радиоустройством airFiber X для создания конечной точки высокопроизводительного моста по схеме "Точка-Точка" или транзитных сетей (радиоустройство продаётся отдельно). Предназначена для использования в лицензируемом диапазоне 11 ГГц, что позволяет "вырваться" из переполненного диапазона 5 ГГц. airFiber обладает двойной наклонной поляризацией ±45°, что вкупе с airFiber X обеспечивает улучшение сопротивления помехам и отношения сигнал/шум.
Параболический отражатель спроектирован таким образом, чтобы обеспечить наилучшую направленность луча. Антенна долговечна, так как выполнена из высококачественных лёгких материалов промышленного уровня и отлично подходит для уличного монтажа.
Особенности
- Удобная установка: пузырьковый уровень поможет точно и легко отъюстировать антенну
- Высокая производительность для передачи сигнала на большие расстояния
- Прочная конструкция для уличного использования в суровых погодных условиях
- Полная интеграция с airFiber Radio
- Защитный колпак для разъёмов и кабеля

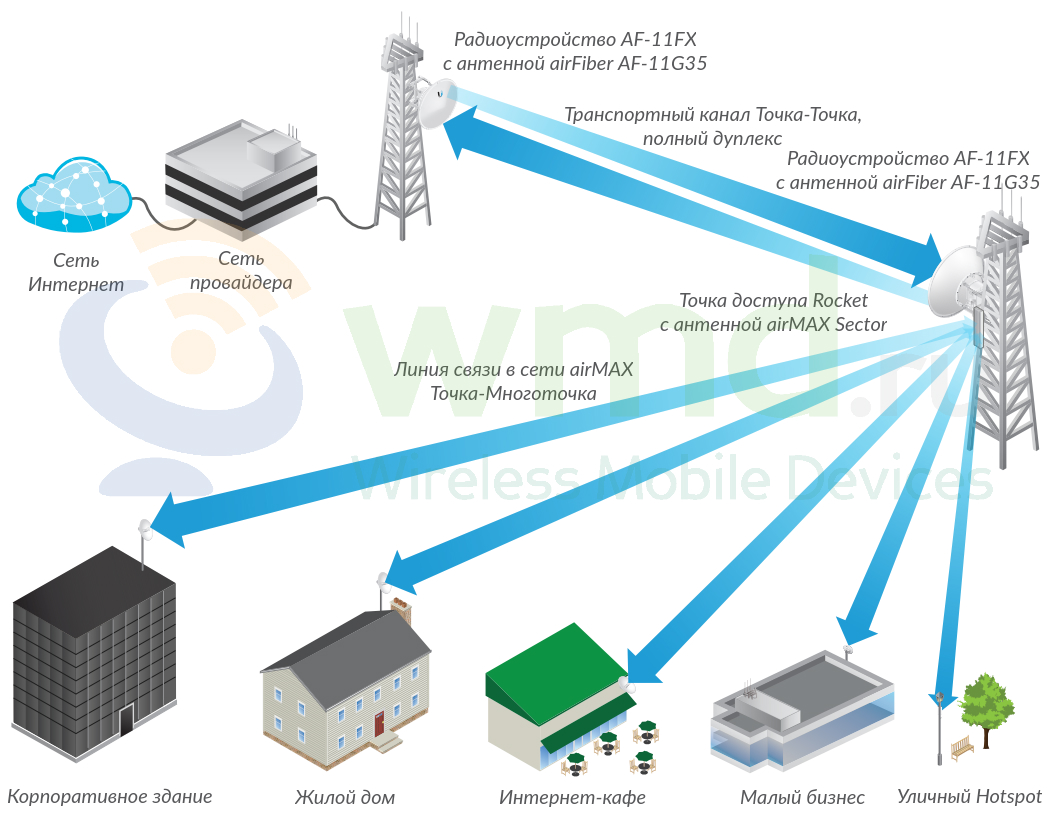

Пример использования

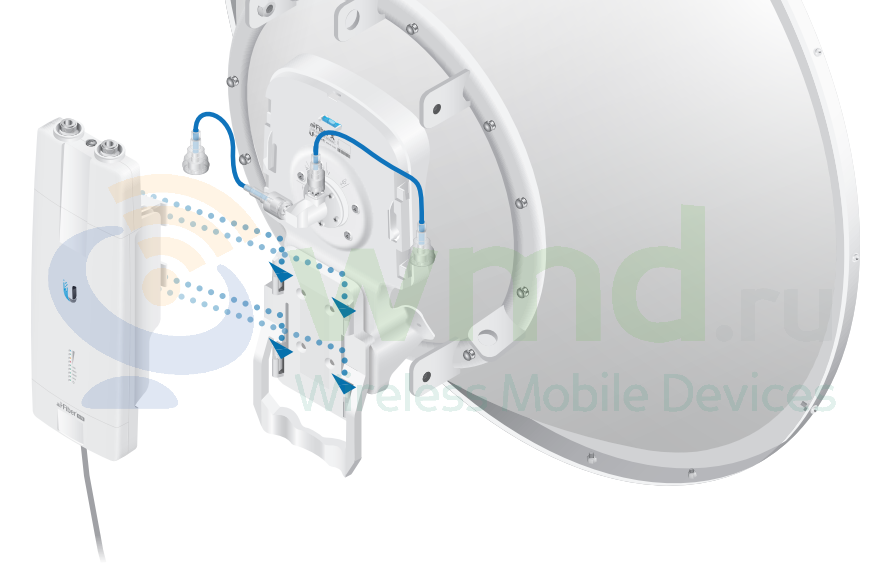

Вместе с airFiber 11G-35 используется airFiber 11X. Так как антенна разработана специально для этого устройства (она имеет встроенное крепление), никаких дополнительных инструментов не потребуется. airFiber X просто вставляется в специальный разъём, адаптированный конкретно для этого радиоустройства, а после выполняется монтаж антенны. Таким образом, вы получаете оптимальное сочетание антенны и радио для соединений "Точка-Точка".

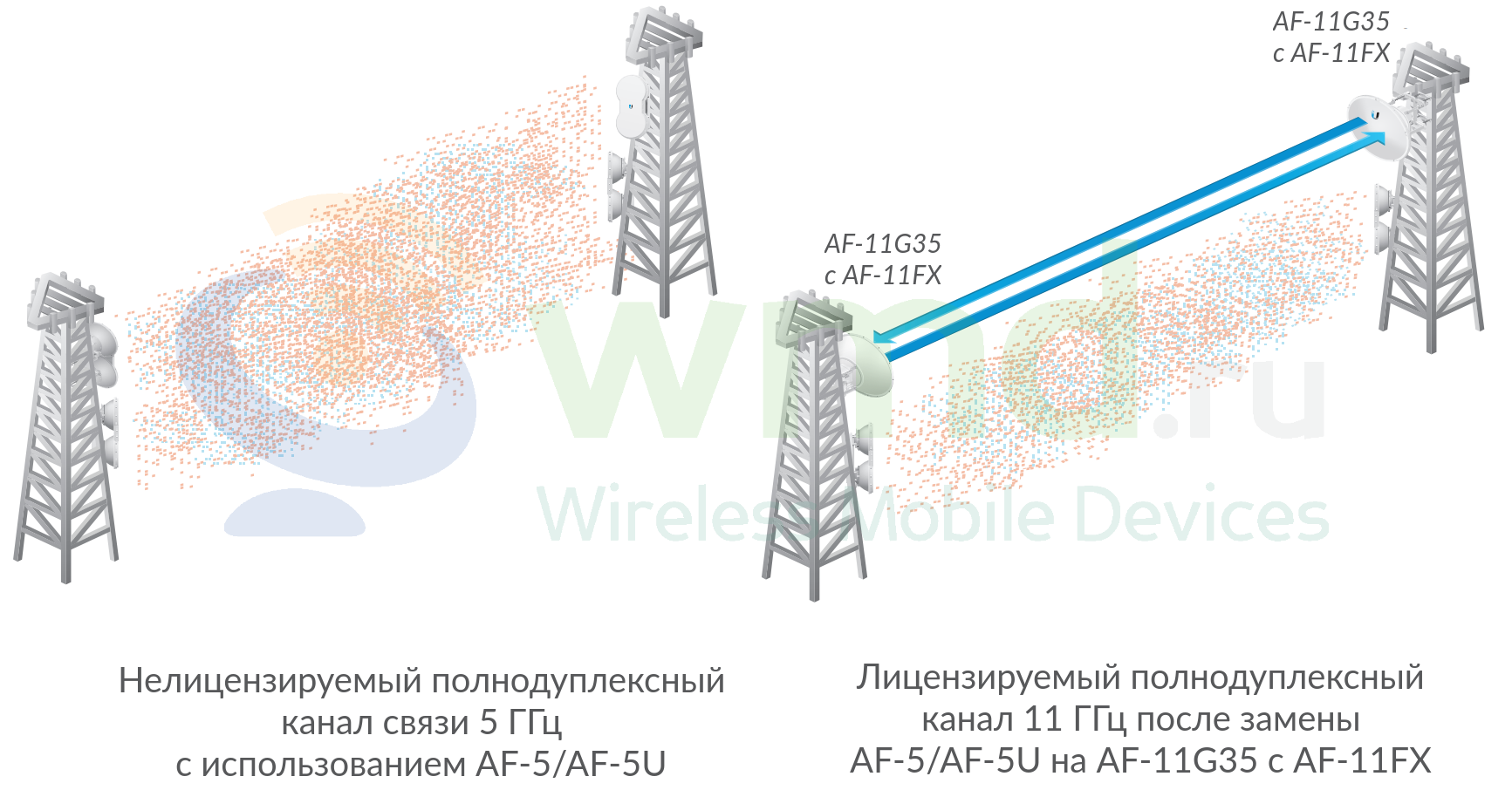

Антенна airFiber 11G-35 позволяет быстро и легко выполнить переоборудование существующих инсталляций радиомостов AF-5 и AF-5U в сетях Ubiquiti для перехода на лицензируемую частоту 11 ГГц. Крепление этих радиомостов и антенны одинаковое, что обеспечивает простую замену этих устройств на airFiber 11G-35, а также быстрый и лёгкий апгрейд нелицензируемого полнодуплексного канала связи 5 ГГц на лицензируемый полнодуплексный канал 11 ГГц.

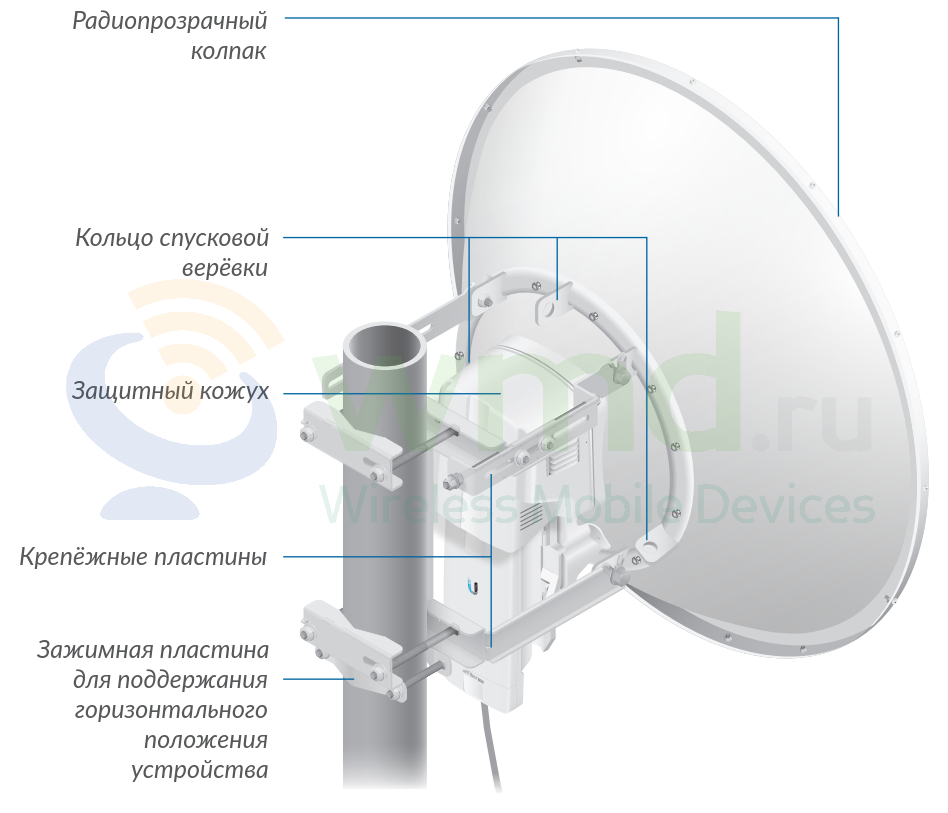

Конструкция
Инновационный всепогодный дизайн
- Надёжное крепление на мачте удерживает положение антенны и позволяет ему оставаться стабильным даже в суровых погодных условиях
- Защитный кожух предохраняет кабели и разъёмы от неблагоприятных атмосферных явлений
- Встроенный радиопрозрачный колпак защищает радиоприёмник от воздействия окружающей среды
Крепления для надёжности и лёгкой модернизации
- Кольца спускового шнура cпособствуют безопасному подъёму антенны на башню и установке её на место
- Опорные скобы для позиционирования антенны по горизонтали обеспечивают надёжную опору при настройке антенны в горизонтальной плоскости
- Общая c устройствами AF-5 и AF-5U конструкция креплений облегчает переход полнодуплексных каналов с нелицензируемого частотного диапазона 5 ГГц на лицензируемый 11 ГГц
Технические характеристики
Размеры | 811 x 811 x 460 мм |
Вес | 7.14 кг — без крепления 11.85 кг — с креплением |
Диапазон рабочих частот | 10.3–11.7 ГГц |
Усиление | 35 дБи |
MIMO | 2х2 |
Угол излучения в вертикальной плоскости | 2.5° |
Угол излучения в горизонтальной плоскости | 2.5° |
Коэффициент обратного излучения | 60 дБ |
КСВН | 2:1 |
Стойкость к ветру | 1538 Н при 200 км/ч |
Поляризация | Вертикальная и горизонтальная, ±45° |
Кросс-поляризационная развязка | 35 дБ |
Крепление | На мачту (крепёж в комплекте); Можно использовать крепёж от AF-5 или AF-5U |

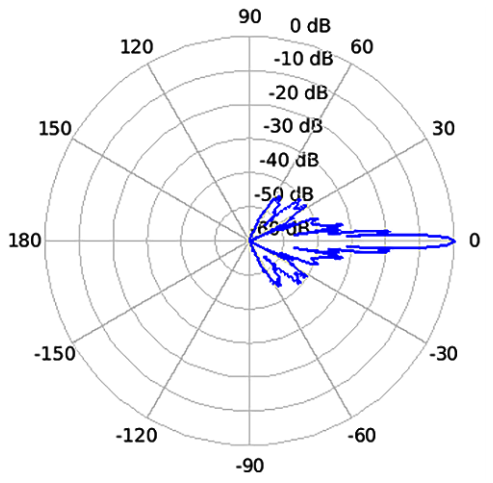

Диаграмма направленности излучения в горизонтальной плоскости | |

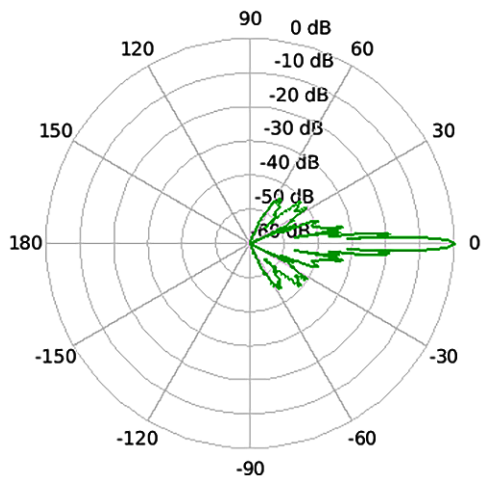

Диаграмма направленности излучения в вертикальной плоскости | |

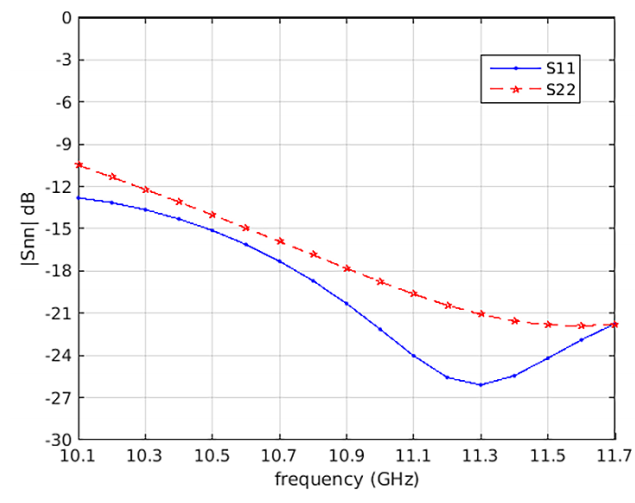

Затухание несогласованности | |

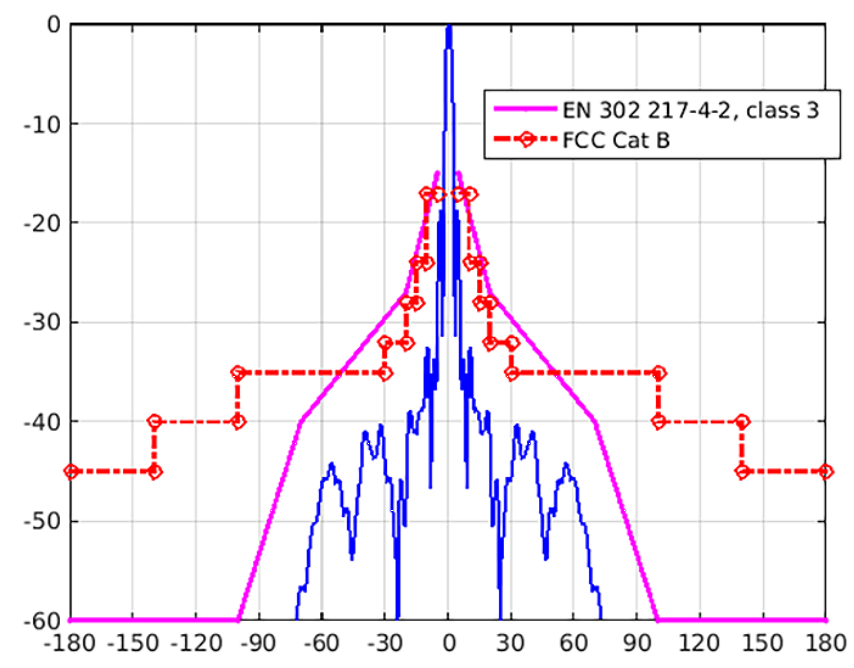

Соответствие диаграммы в горизонтальной плоскости стандартам | |

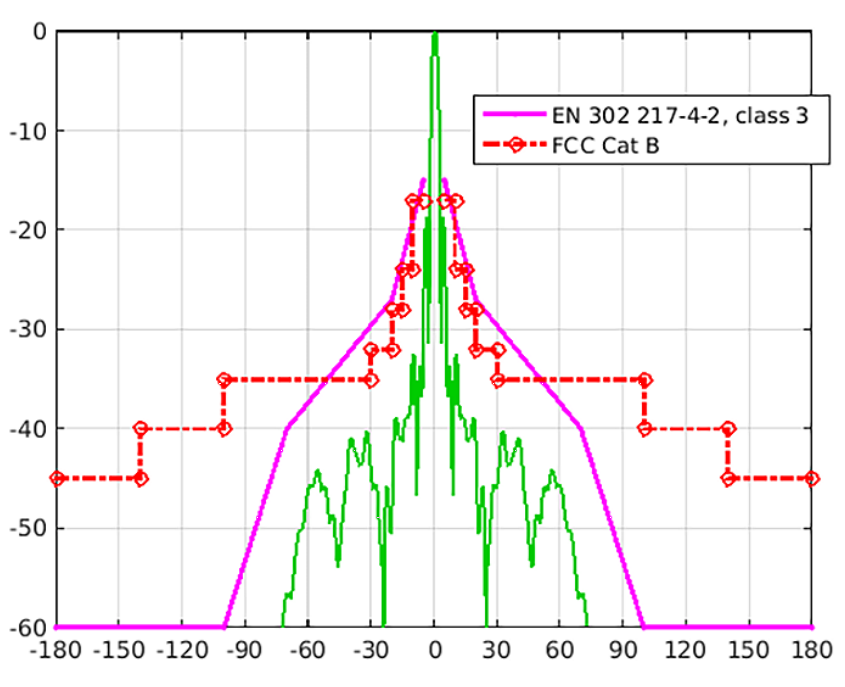

Соответствие диаграммы в вертикальной плоскости стандартам |
Комплект поставки
Антенна | 1 шт. |
Защитный кожух | 1 шт. |
I-образный крепёж | 1 шт. |
Верхний крепёж с юстировочным штоком | 1 шт. |
Нижний крепёж | 1 шт. |
Зажимная скоба для мачты | 2 шт. |
Зажимная пластина | 2 шт. |
РЧ-кабель | 2 шт. |
Большой болт с квадратным подголовком | 4 шт. |
Маленький болт с квадратным подголовком | 2 шт. |
Зубчатый соединительный болт | 4 шт. |
Болт с шайбой | 4 шт. |
Зубчатая соединительная гайка | 6 шт. |
Руководство по быстрой установке | 1 шт. |
Технические характеристики Ubiquiti airFiber 11G-35
Линейка
Ubiquiti airFiberРабочая частота
11 ГГцПоддержка MIMO
2x2Усиление сигнала
35 дБиРупорная конструкция
НетТип разъёма
—Поляризация
Двойная линейная (В+Г)Вес
11.85 кгУгол излучения в горизонтальной плоскости
2 °Угол излучения в вертикальной плоскости
2 °КСВН
2.0Макс. подводимая мощность
—Входной импеданс
—Рабочая температура (от)
—Рабочая температура (до)
—
