Реанимация MikroTik (RouterOS) с помощью NetInstall

Дата: 29.08.2012

1. Описание NetInstall

NetInstall представляет собой программу для Windows-компьютера, позволяющую устанавливать операционную систему MikroTik RouterOS на ПК или устройство RouterBoard по сети Ethernet.

Данная программа обновляется вместе с RouterOS. Важно помнить, что для получения удовлетворительного результата, необходимо использовать соответствующие друг другу версии ROS и Netinstall.

Распакуйте Netinstall на диск C: (на ряде современных ОС Windows корректная работа программы вне системного диска не гарантируется).

Скачать NetInstall последней версии можно с официального сайта здесь.

NetInstall также используется для переустановки RouterOS в случаях неудачи или повреждении предыдущей установки или при утере паролей доступа.

Ваше устройство должно поддерживать загрузку по сети, также между устройством и компьютером должно быть прямое соединение по сети. Все устройства RouterBoard поддерживают PXE-загрузку по сети, при этом эта опция должна быть включена в меню "routerboard", если RouterOS работоспособна; в противном случае - в настройках загрузчика. Для этого Вам потребуется serial-кабель.

Для устройств RouterBOARD, не имеющих serial-порта, или при отсутствии доступа к RouterOS, режим PXE-загрузки может быть активирован с помощью кнопки Reset. Подробности смотрите в инструкции к вашему устройству в разделе Booting from network. Например PDF для RB750.

NetInstall также позволяет установить RouterOS на диск (USB / CF / IDE), подключенный к Windows-машине с NetInstall. После установки просто подключите диск к роутеру и загрузитесь с него.

2. Интерфейс.

Следующие опции доступны в окне программы NetInstall:

Routers / Drives - список роутеров и дисков ПК, обнаруженных "вблизи" NetInstall

Make floppy - используется для создания загрузочной дискеты (1.44") для ПК без поддержи технологии Etherboot

Net booting - используется для включения PXE-загрузки по сети (обычно вам необходимо выбрать именно этот пункт)

Install / Cancel - после выбора роутера и пакетов RouterOS, используйте этот пункт для начала установки

SoftID - SoftID, сгенерированный для роутера. Используйте его для приобретения Вашего ключа.

Key / Browse - введите здесь Ваш приобретённый ключ, или оставьте пустым для установки 24-часовой пробной версии

Get key - получить ключ напрямую из вашего аккаунта на mikrotik.com

Flashfig - запуск Flashfig - утилиты множественной конфигурации, работающей с новыми устройствами MikroTik

Keep old configuration - оставляет конфигурацию, которая была на роутере, т.е. просто переустанавливает ПО без сброса настроек

IP address / Netmask - позволяет ввести IP-адрес и маску в нотации CIDR для предварительной настройки в маршрутизаторе

Gateway - стандартный шлюз для предварительной настройки в маршрутизаторе

Baud rate - стандартная скорость передачи данных serial-порта для предварительной настройки в маршрутизаторе

Configure script - файл, содержащий команды RouterOS CLI, которые напрямую настраивают роутер (т.е. команды, создаваемые операцией экспорта). Используется для применения стандартной конфигурации.

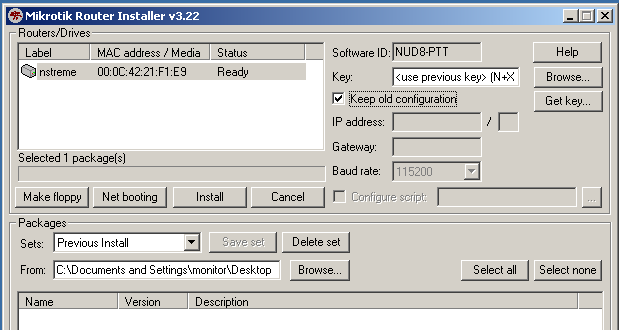

3. Скриншот.

Для установки по сети не забудьте включить PXE сервер и проверьте, чтобы NetInstall не блокировался Вашим сетевым экраном и антивирусом. Роутер должен быть напрямую подключен к компьютеру, на которому запущена NetInstall, в крайнем случае через свич/хаб.

4. Пример установки NetInstall

Пошаговый пример установки RouterOS на RouterBOARD 532 с ноутбука.

Требования

Ноутбук должен иметь следующие порты и файлы:

- ОС Windows

Прим.: Использование ОС GNU/Linux крайне затруднено. Программа Netinstall может быть запущенна при помощи wine, однако требует для работы привилегий администратора, что в свою очередь запрещено политиками использования wine.  Допускается использование Netinstall при помощи wine с  повышением прав командой sudo настолько быстро, насколько это возможно для завершения процесса установки :)  Но такой подход нам не кажется правильным.

- порт Ethernet

- serial-порт [не обязательно]

- программу для serial-связи (например Hyper Terminal) [не обязательно]

- файл(ы) .npk RouterOS (не .zip файл) той версии RouterOS, которую Вы собираетесь установить

- приложение NetInstall (доступно для загрузки на официальном сайте)

Процесс соединения

1. Используя первый, принимающий PoE, порт (или в отдельных случаях специальный порт с надписью BOOT), подключите RouterBOARD к хабу/свичу или напрямую к ноутбуку через Ethernet. Сетевой порт ноутбука должен быть настроен со статическим IP-адресом и маской подсети, к примеру 10.1.1.10/24 (т.е. IP 10.1.1.10 и mask 11111111 11111111 11111111 00000000 или то же самое в десятичном виде 255.255.255.0).

2 [не обязательно]. Подключите RouterBOARD к ноутбуку serial-кабелем и запустите serial-сессию между RouterBOARD и ноутбуком (см. пример такой конфигурации в статье Serial_Console).

3. Запустите приложение NetInstall на ноутбуке.

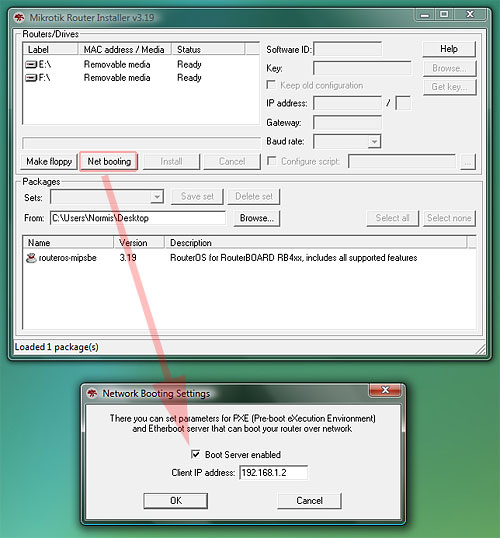

4. Нажмите кнопку Net booting, поставьте галочку Boot Server enabled и введите корректный IP-адрес (из той же подсети, что и IP-адрес ноутбука, например 10.1.1.5), его NetInstall назначит устройству RouterBOARD для связи с ноутбуком. Затем следуйте нижеследующим инструкциям (выбирайте нужную в зависимости от того, имеет ли Ваше устройство MikroTik COM-порт).

Настройка RouterBOARD

    Настройка без COM-порта

Чтобы загрузить RouterBOARD без COM-порта через сеть, используйте кнопку сброса. Подробные инструкции для этого см. в User Guide Вашего RouterBOARD (routerboard.com -> выберите нужную модель -> скачайте UserGuide слева вверху страницы), обычно для этого нужно нажать кнопку сброса, НЕ отпуская её подать питание на устройство и держать ещё примерно 15-20 секунд (если у Вашей модели есть LCD-экран, то на нём должна появиться надпись netinstall).

К примеру, у RB711U-2HnD кнопка сброса (RES на лицевой панели) имеет две функции - сброс конфигурации RouterOS и загрузка по сети (Etherboot): подключите кабель от ПК с NetInstall в порт ether1 и долго удерживайте эту кнопку во время загрузки, пока световые индикаторы не погаснут, затем отпустите, и RouterBOARD будет искать серверы NetInstall (не забудьте перед этим настроить программу Netinstall, как описано выше).

Также, Etherboot может быть настроен из-под RouterOS в самом роутере, если к ней есть доступ, для этого введите в терминал команду

system routerboard settings set boot-device=try-ethernet-once-then-nand



    Настройка с COM-портом

Для доступа к конфигурации BIOS роутера, перезагрузите RouterBOARD во время режима наблюдения в serial-консоли. В ней вы увидите строку “Press any key within 2 seconds to enter setup”, указывающую, что в течении двух секунд нажатие любой клавиши даст Вам доступ к опциям настройки BIOS роутера.

После нажатия клавиши Вы увидите следующий список доступных настроек BIOS:

What do you want to configure?
  d - boot delay
  k - boot key
  s - serial console
  l - debug level
  o - boot device
  b - beep on boot
  v - vga to serial
  t - ata translation
  p - memory settings
  m - memory test
  u - cpu mode
  f - pci back-off
  r - reset configuration
  g - bios upgrade through serial port
  c - bios license information
  x - exit setup

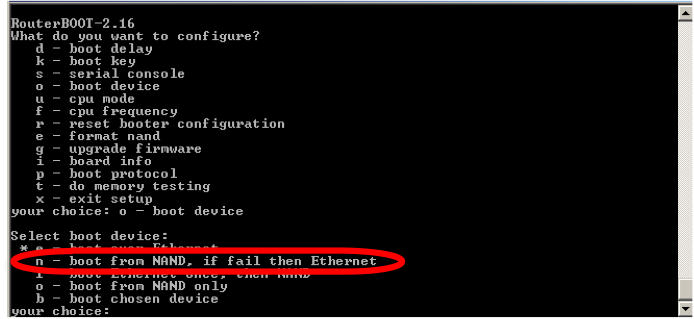

Для настройки загрузочного устройства нажмите клавишу o. Затем нажмите e, чтобы RouterBOARD загружался по сети:

Select boot device:
* i - IDE
  e - Etherboot
  1 - Etherboot (timeout 15s), IDE
  2 - Etherboot (timeout  1m), IDE
  3 - Etherboot (timeout  5m), IDE
  4 - Etherboot (timeout 30m), IDE
  5 - IDE, try Etherboot first on next boot (15s)
  6 - IDE, try Etherboot first on next boot (1m)
  7 - IDE, try Etherboot first on next boot (5m)
  8 - IDE, try Etherboot first on next boot (30m)

Вы вернётесь в начальное меню. Нажмите клавишу x для выхода.

Удостоверьтесь, что протоколом загрузки является bootp.

Установка

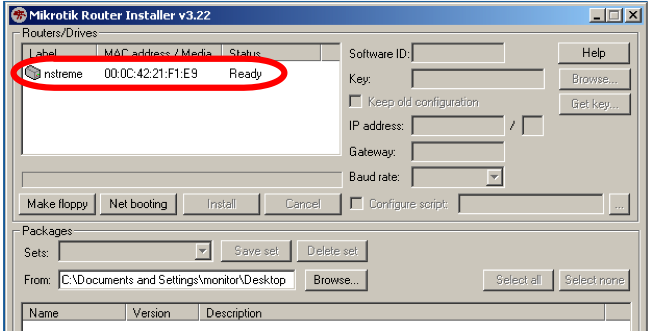

С помощью serial-консоли наблюдайте за перезагрузкой роутера, она покажет, что RouterBOARD попытается загрузиться с помощью программы NetInstall. NetInstall назначит роутеру IP-адрес, который Вы ввели на шаге 4 (10.1.1.5/24), и он станет готов к установке ПО. MAC-адрес роутера должен появиться в списке Routers/Drivers в окне программы NetInstall (если не появился, то попробуйте ещё раз, например попробуйте дольше удерживать кнопку сброса, а также запустите программу Netinstall с правами администратора и отключите сетевой экран).

Кликните на строку роутера, чтобы изменить параметры установки, связанные с этим устройством.

!!! Для большинства случаев переустановки RouterOS на устройства RouterBOARD Вам будет необходимо установить ТОЛЬКО следующий параметр:

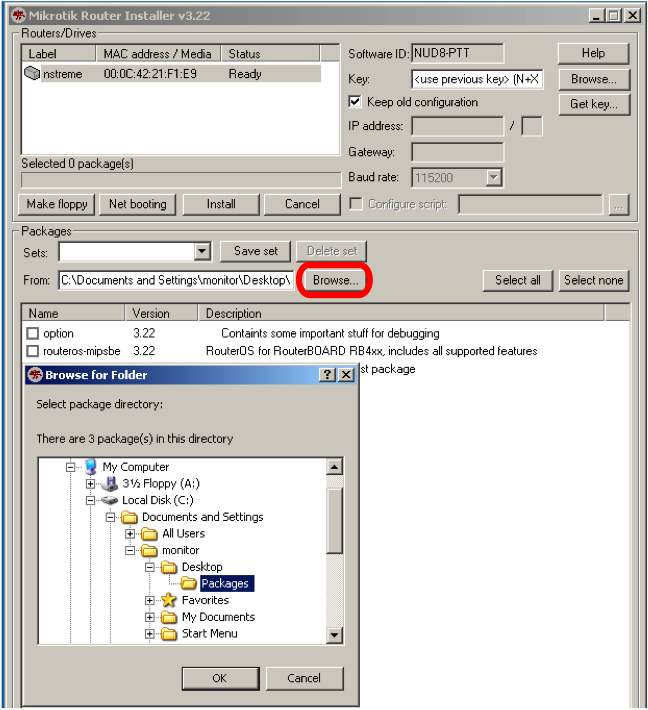

Нажмите клавишу Browse... и в появившемся окне перейдите в папку с .npk-файлом(ами), который(е) Вы хотите установить на RouterBOARD.

Отметьте галочкой нужные пакеты в списке.

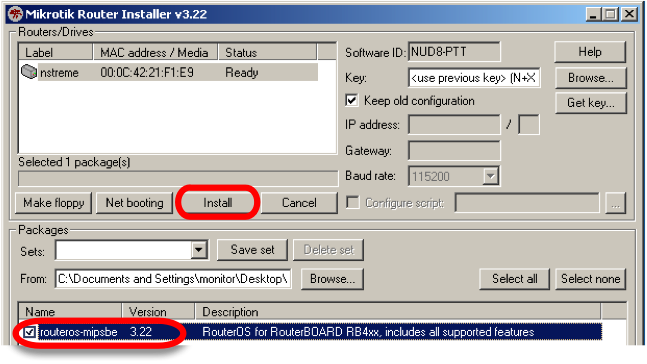

После завершения настройки параметров установки, нажмите кнопку Install для начала установки RouterOS.

Прим.: Если после нажатия кнопки Install в статусе соединения отображается надпись Sending offer, а процесс загрузки файла не начинается, перезапустите программу Netinstall еще раз - устройство должно снова появится без необходимости повторения процедуры соединения (т.е. не трогая маршрутизатор).

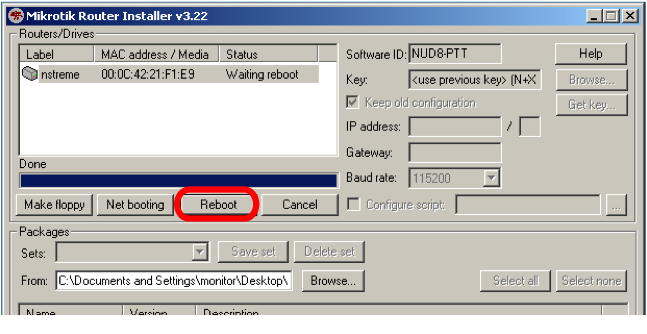

Когда установка будет закончена, устройство перезагрузится, если этого не произошло, нажмите Enter в консоли или кнопку Reboot в программе NetInstall.

Возвращаем прежние настройки (если Вы раньше использовали Serial-подключение)

1. Настраиваем RouterBOARD на загрузку со встроенной памяти (см. начало пункта 4):

2. Перезагружаем устройство.



Дополнительно: сброс пароля RouterOS

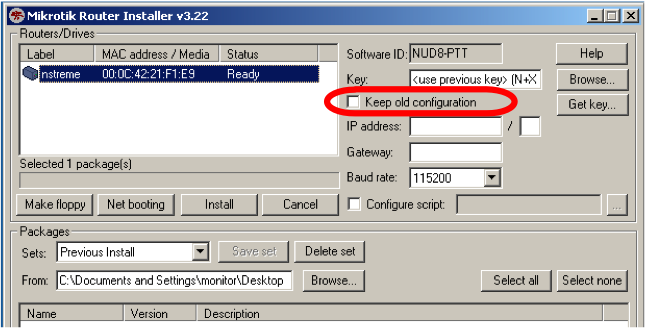

NetInstall может также использоваться для сброса пароля в RouterOS устройства путём стирания всех конфигурационных настроек из RouterBOARD. Для этого нужно повторить все вышеперечисленные шаги пункта 4, но на этапе настройки параметров установки RouterOS снять галочку "Keep Old Configuration" и продолжить как обычно.
