Обжим кабеля UISP Cable PRO и UISP Cable CARRIER

Дата: 28.08.2012

К нам часто обращаются с вопросами о том, как правильно обжать UISP Cable Pro или UISP Cable Carrier с коннектором TOUGHCable Connector, и мы подготовили развёрнутый ответ в виде пошаговой инструкции с картинками и видео производителя.

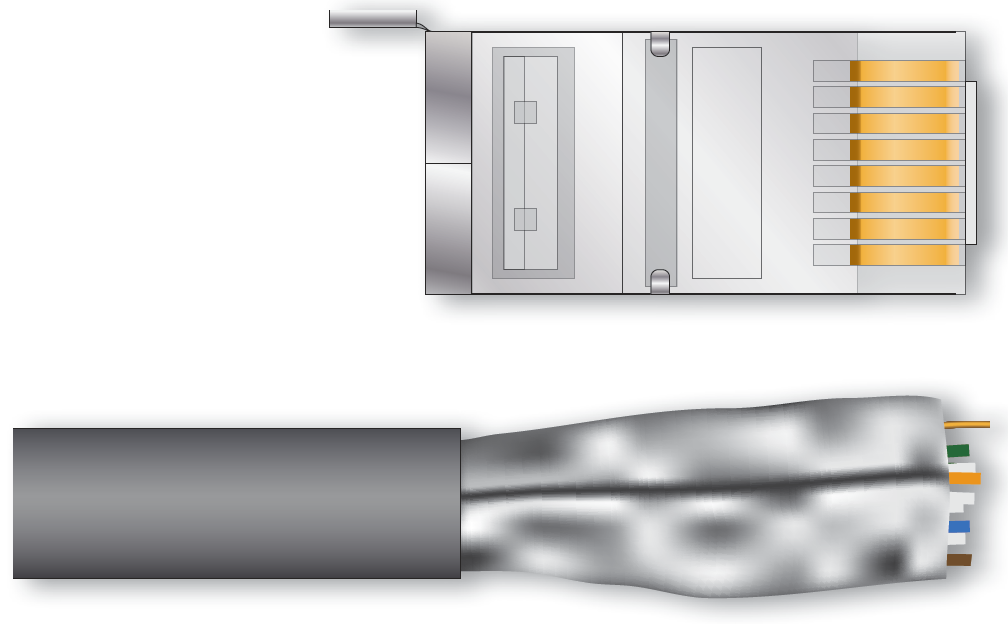

1. Используйте коннектор, чтобы оценить, какую длину оболочки кабеля необходимо удалить (примерно 22 мм), отметьте полученную длину и удалите оболочку с помощью кримпера.

Внимание: выполняйте эту процедуру осторожно, чтобы не повредить слой фольги, защищающий дренажный проводник и витую пару.

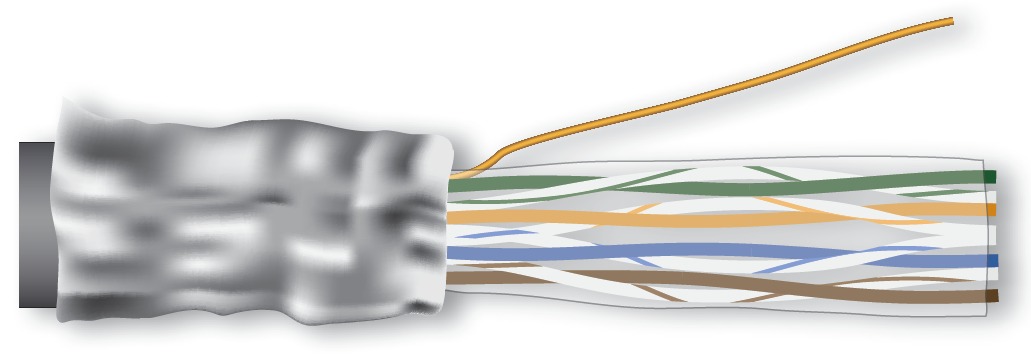

2. Аккуратно отогните слой фольги назад чтобы обнажить дренажный проводник и витую пару.

Внимание: не отрывайте фольгу, иначе часть её может попасть внутрь ToughCable Connector и помешать соединению.

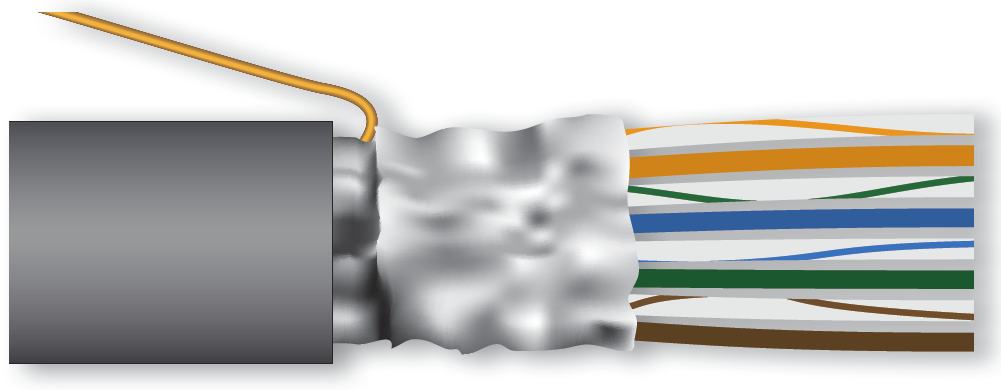

3. Аккуратно отогните назад дренажный проводник (металлический провод без оболочки).

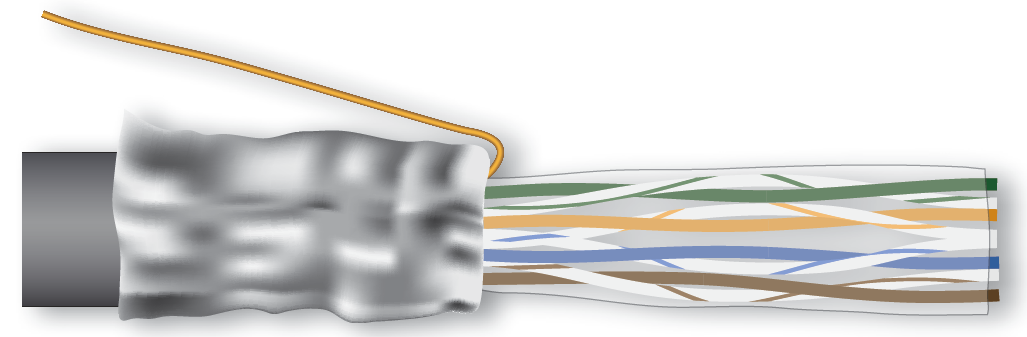

4. Отрежьте или оторвите прозрачный пластиковый слой вокруг витой пары и распрямите провода.

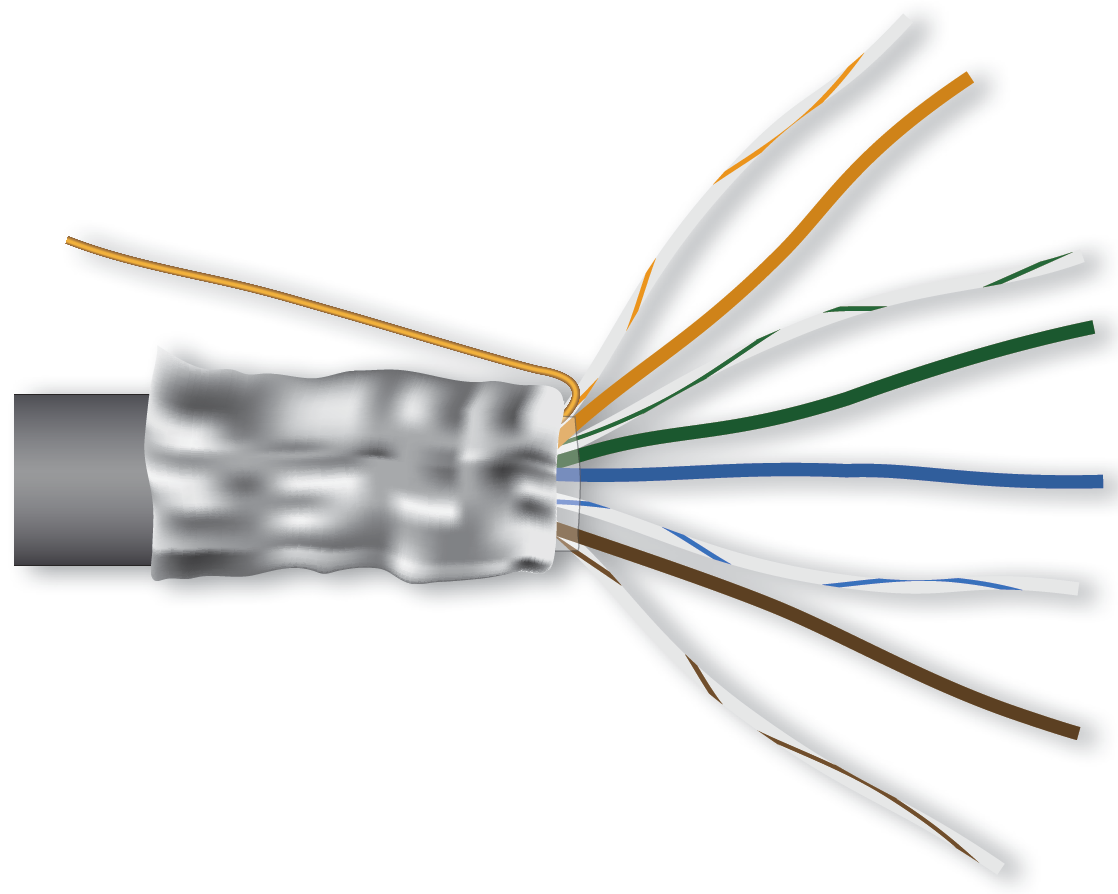

5. Расположите провода в нижеуказанном порядке, при этом сделав их максимально прямыми и близколежащими.

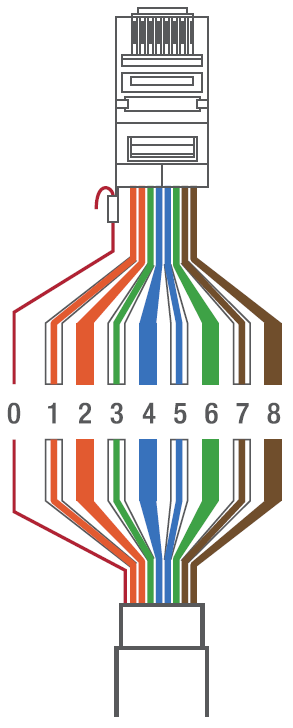

Для удобства определения порядка проводов ToughCable можно воспользоваться следующей схемой:

6. Используя кримпер, обрежьте концы проводов, чтобы они стали одной длины.

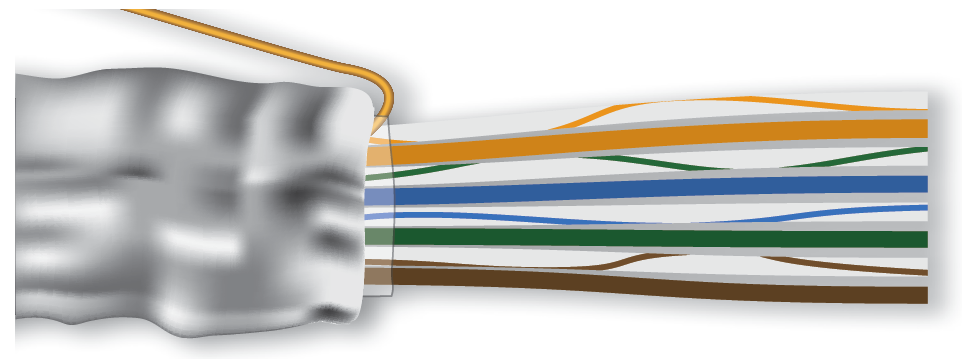

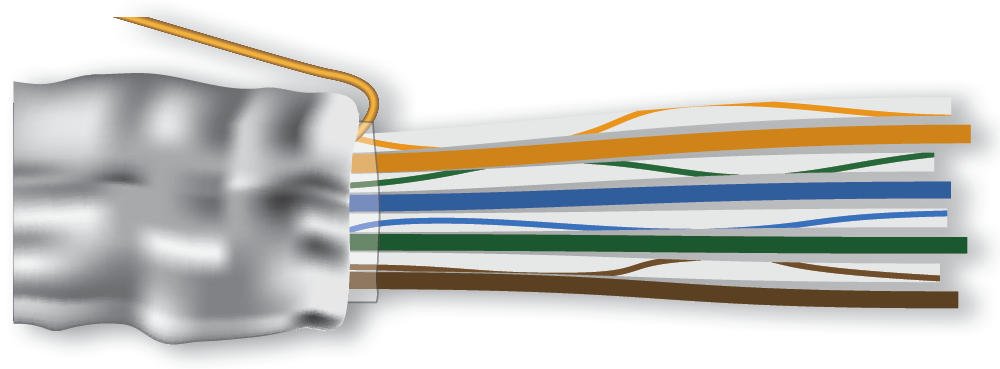

7. Разогните фольгу обратно к проводам примерно на половину их длины.

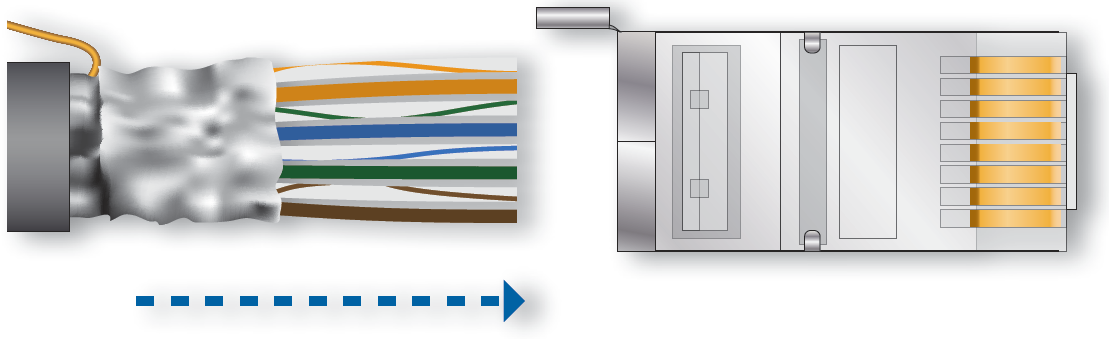

8. Сохраняя порядок проводов, прижмите фольгу к проводам и вставьте их в коннектор ToughCable Connector.

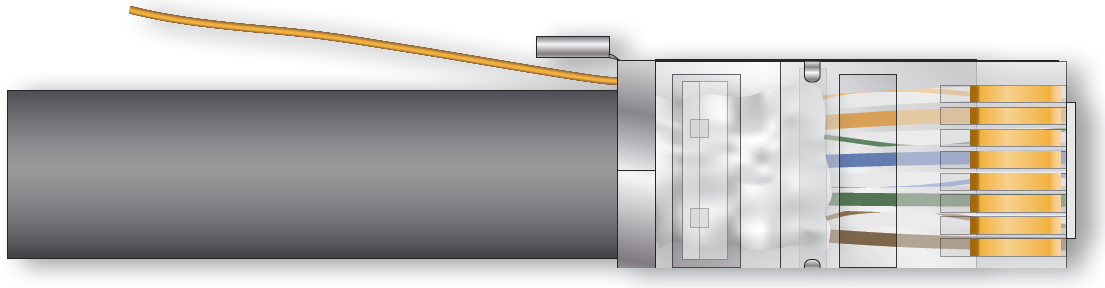

Проверьте, что провода полностью вошли в коннектор, касаются его края и находятся в верном порядке. Фольга должна касаться металла внутри коннектора, а пластиковая рубашка входить внутрь коннектора.

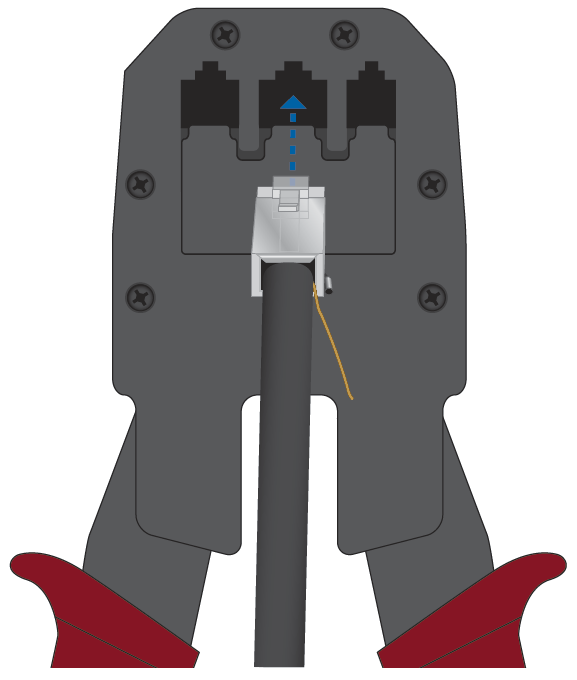

9. Вставьте коннектор с кабелем в кримпер и тщательно сдавите.

Дренажный провод должен оставаться снаружи коннектора.

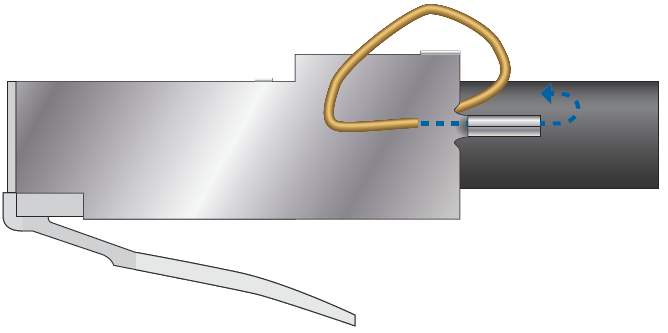

10. Пропустите дренажный провод сквозь соответствующее отверстие на коннекторе ToughCable Connector и вытяните наружу.

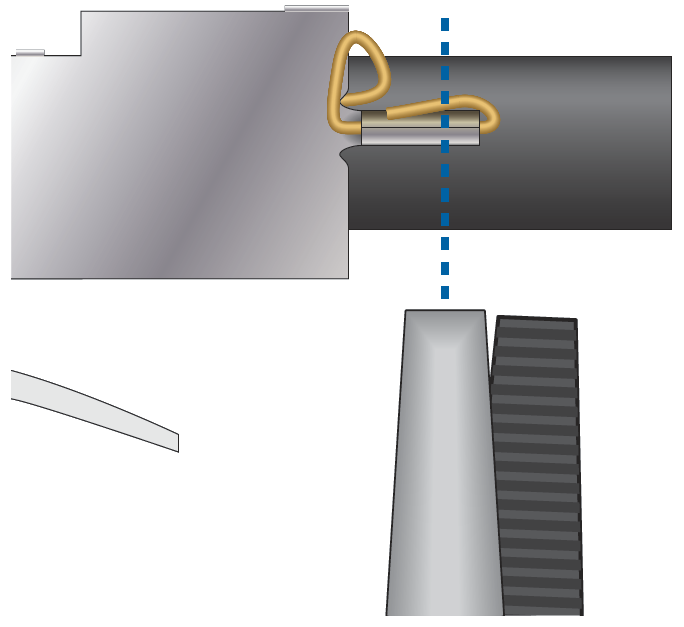

11. Загните и обожмите дренажный проводник до плотного контакта.

Алексей Заворыкин
