Описание работы протокола iPoll 3 от LigoWave

Дата: 15.08.2016

В данной статье мы поговорим о новом проприетарном протоколе для радиосети от компании LigoWave - iPoll (Intelligent Polling) версии 3. Опишем его преимущества и новый метод работы.

Содержание:

Обновления iPoll 3
Сравнение iPoll 3 с iPoll 1-2
Тест с участием 83 клиентов
Совместимость линеек устройств при работе по iPoll

Обновления iPoll 3

Производитель заявляет следующие улучшения:

Уменьшение времени задержки
Увеличение числа клиентов на одну базовую станцию
Аппаратную поддержку QoS
Поддержку Multicast-трафика (Triple Play)

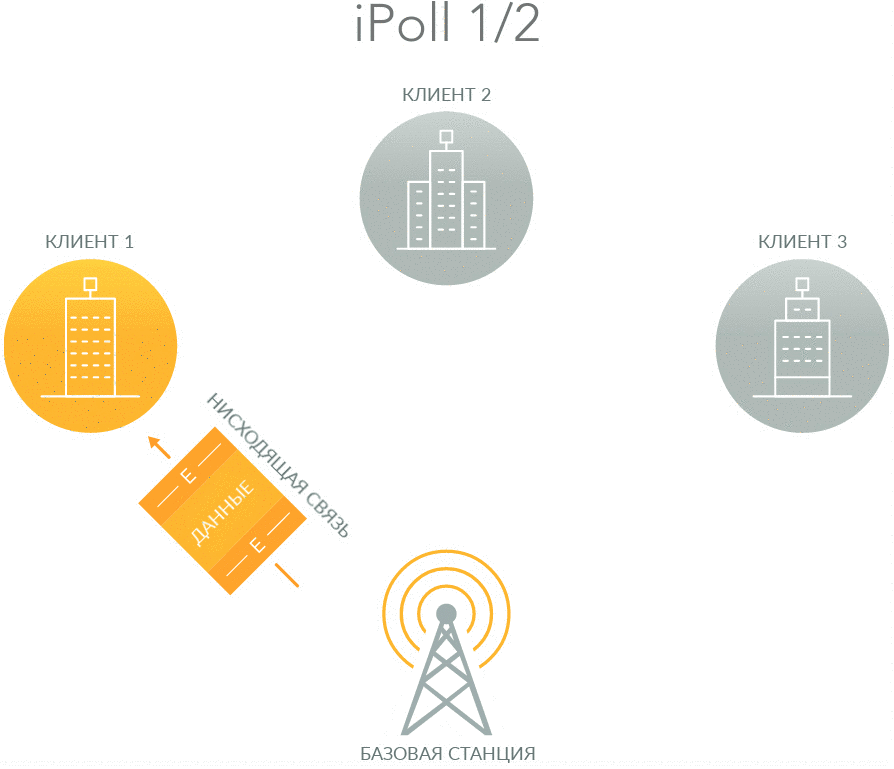

Ниже приведён пример работы базовой станции и 3-х клиентов вместе со старыми протоколами. Как можно видеть, станция общается с каждым клиентом по очереди и передает данные сначала в одном направлении, потом ждёт ответа от клиента.

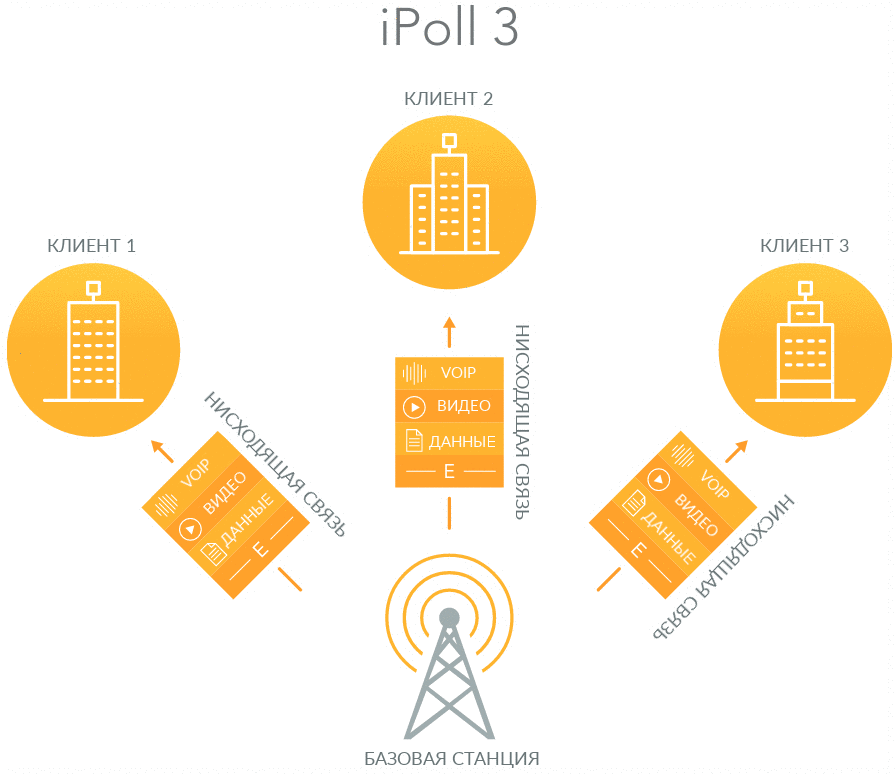

В iPoll 3 реализован иной принцип работы. Базовая станция отправляет пакеты одновременно всем клиентам, что повышает скорость передачи данных в радиосети. Также появилась поддержка Multicast.

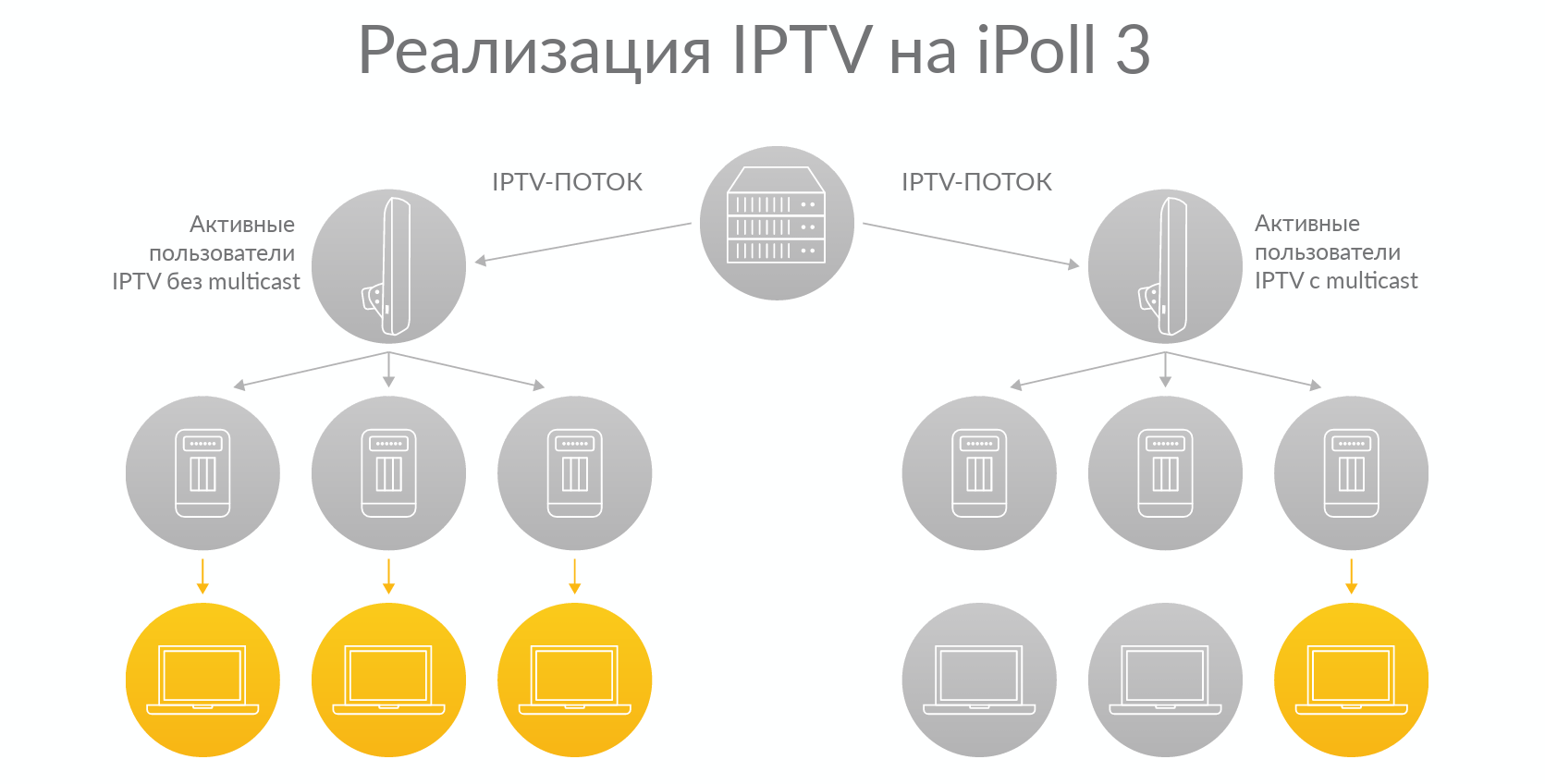

Картинка ниже наглядно иллюстрирует работу iPoll 3 с IPTV. Теперь Multicast-поток не посылается всем устройствам, а только тем, кому это необходимо, позволяя не перегружать сеть лишним трафиком.

Основные улучшения в работе Multicast:

Возможность предоставления услуг Triple Play
Повышена надёжность Multicast в беспроводной сети
Multicast передается только тем устройствам, которые требуют его

Сравнение iPoll 3 с iPoll 1-2

	iPoll 1	iPoll 2	iPoll 3
Поддерживаемая платформа	Ralink	Ralink/Atheros	Atheros
Максимальное число клиентов	60	60	100
Поддержка QoS	Да (программная)	Нет	Да (аппаратная)
Режим работы	PTP/PTMP	PTP/PTMP	PTP/PTMP
Поддержка Multicast	Нет	Нет	Да
Поддержка соотношения Uplink/Downlink	Нет	Нет	Да
Наиболее подходящий режим работы	PTP	PTP	PTMP

Тест с участием 83 клиентов

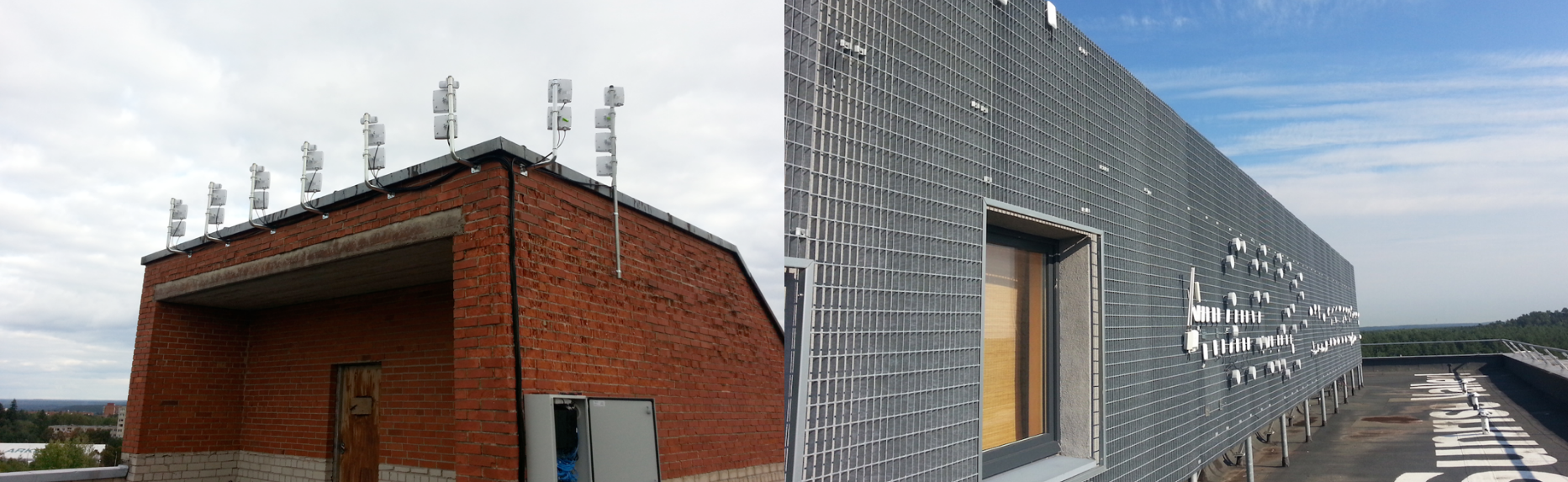

Компания провела массовое тестирование в Вильнюсе с участием 83 клиентских устройств. Они располагались на двух удалённых крышах - расстояния от базовой станции составили 400 метров (63 устройства) и 5 километров (20 устройств).

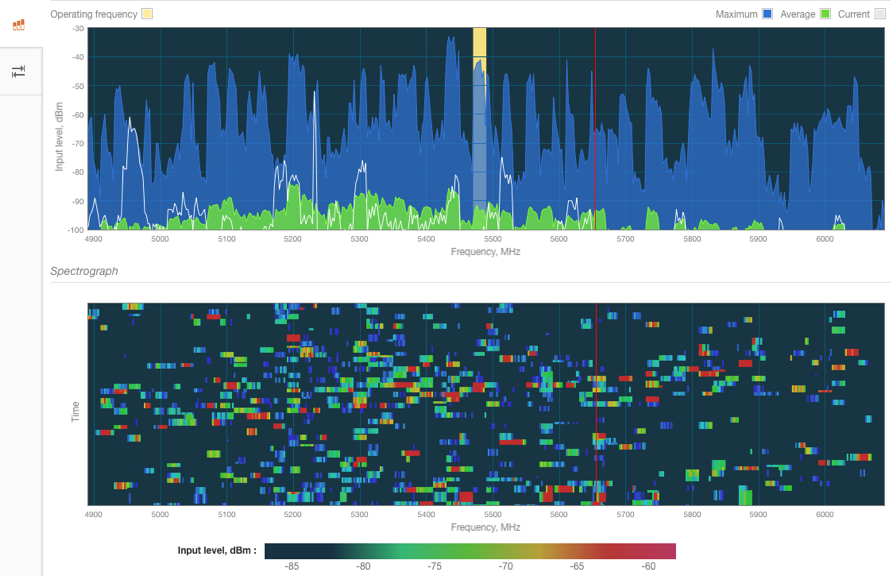

Ситуация в эфире была в целом нормальная, лишь с периодическими помехами:

Были проведены следующие тесты:

Исследование работы IPTV с 50% станций, используя возможности потоковой передачи VLC
Тестирование при наличии скрытых узлов с различным расстоянием до базовой станции
Тестирование устойчивости к помехам, путём эмуляции радиоканала с помощью устройств UBNT или MikroTik
Тестирование производительности и QoS

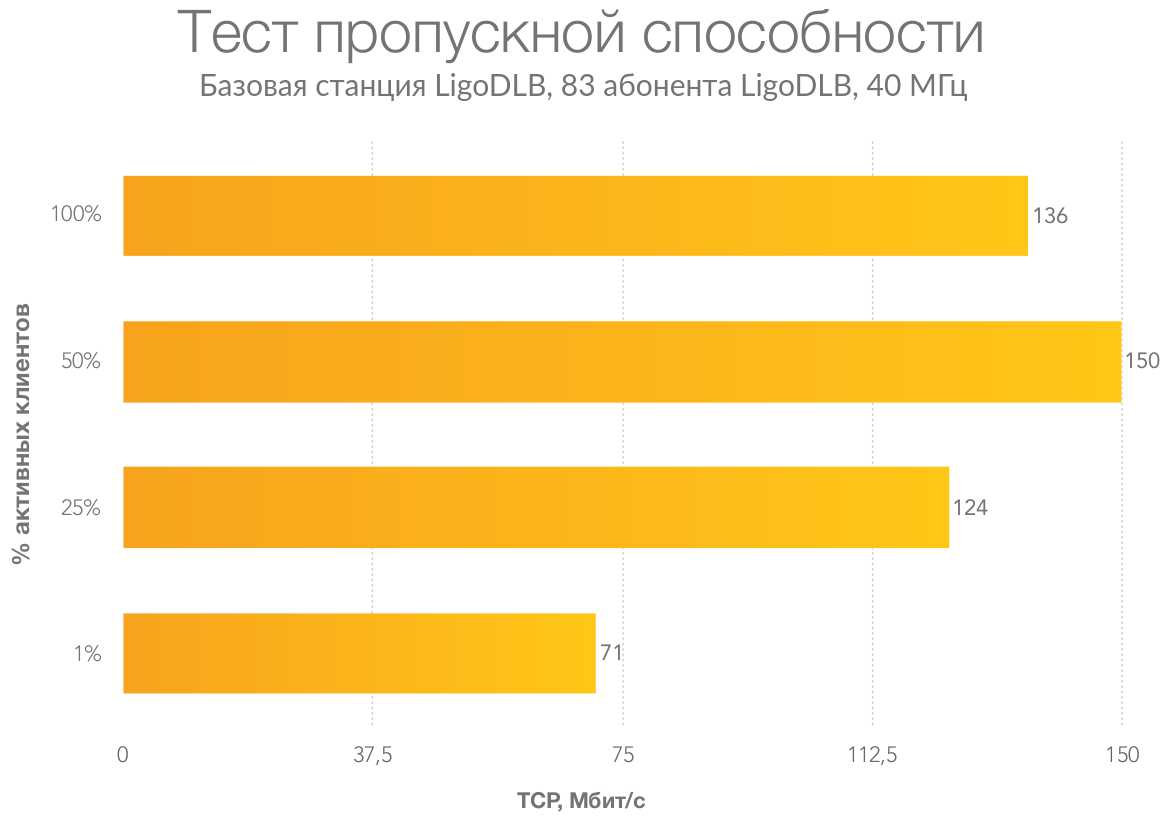

Использовался канал шириной 40 МГц. На графике, представленном ниже, показана общая пропускная способность, основанная на клиентской активности. Как мы можем видеть, при 50% активных клиентов достигается наибольшая производительность базовой станции.
