RF elements UltraHorn TP 5-24

РЕЙТИНГ ПРОДУКТА:
(5 / 5)
напечатать
  • Фото #1 RF elements UltraHorn TP 5-24
  • Фото #2 RF elements UltraHorn TP 5-24
  • Фото #3 RF elements UltraHorn TP 5-24
  • Фото #4 RF elements UltraHorn TP 5-24
  • Фото #5 RF elements UltraHorn TP 5-24
  • Фото #6 RF elements UltraHorn TP 5-24
  • Артикул:1318
  • Производитель:RF elements
  • Гарантия:1 год(а)
  • Кол-во в 1 упаковке:1 шт
  • SKU вендора:UH-TP-5-24
Рупорная антенна 5 ГГц, 24 дБи, TwistPort, 11°
Добавить к сравнению Сравнить товара →
Купить RF elements UltraHorn TP 5-24
цена со скидкой:
33 080 р.
цена включает НДС 18%
Доступно для заказа:
6 шт.
КОЛ-ВО:
В корзину
В наличии 6

Ожидаемая дата передачи в службу доставки 14 ноября (при условии наличия необходимого количества товара на складе). Подробнее о доставке и график отгрузок
Чтобы купить RF elements UltraHorn TP 5-24 по выгодной цене, добавьте товар в корзину.

Описание RF elements UltraHorn TP 5-24

Узконаправленная скалярная рупорная антенна для соединений по схеме "Точка-Точка". UltraHorn TP обладает всеми преимуществами рупорной антенны: шумоподавление, соединение без потерь и симметричная диаграмма направленности без боковых лепестков. Благодаря уникальным свойствам излучения, антенна идеально подходит для создания линков на большие расстояния в областях с повышенным уровнем шума.

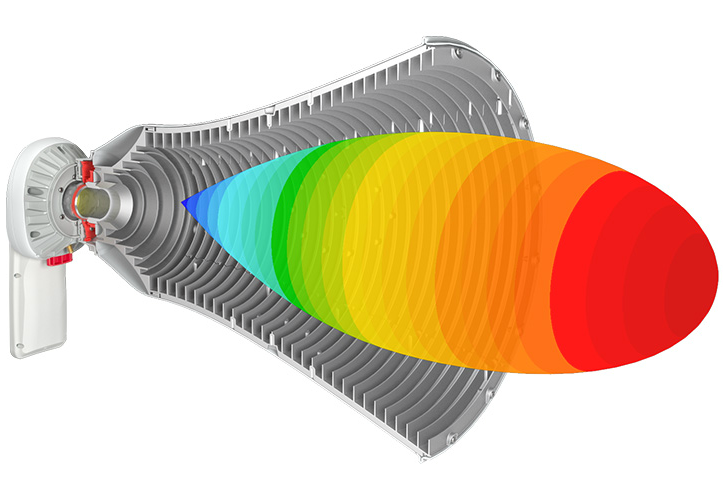

Антенна UltraHorn TP излучает полностью направленный сигнал, фокусирующийся в один луч, лишённый боковых лепестков. Точная диаграмма направленности позволяет сохранить беспрецедентную производительность даже в условиях повышенной зашумлённости при создании соединений на дальние дистанции. Прицеливание становится проще за счёт оптимальности луча, в особенности в сравнении с другими PtP-антеннами.

Эти характеристики гарантируют, что радиомодуль будет собирать и распространять гораздо меньше шума в сравнении с другими распространёнными антеннами, чьи боковые лепестки иногда составляют 50% от основного. Это, в свою очередь, значительно влияет на общую производительность.

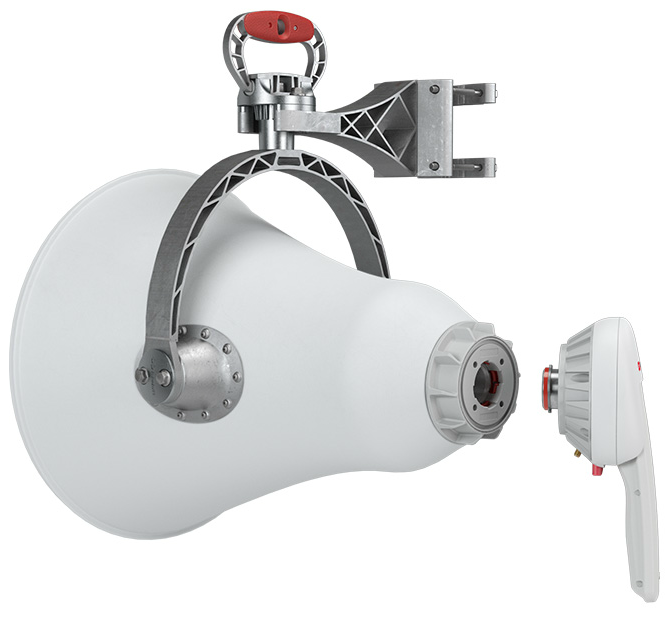

TwistPort Connector работает практически без потерь: в нём нет коаксильных радиочастотных коннекторов и кабелей, которые вызывают значительные потери сигнала. В сравнении с устройствами, использующими коаксильные коннекторы и кабели, потери при использовании TwistPort почти неизмеримы.

Благодаря интеграции в одной структуре и механического, и радиочастотного подключения, подсоединить радиоустройство к антенне очень просто - повернуть и защёлкнуть. И это можно сделать одной рукой.

Устройство поставляется в уже собранном виде, готовом для применения. Нет необходимости тратиться на защитные корпуса и кожухи, а также изоляции, которые занимают место на вышке, но при этом не всегда работают должным образом. В антенне UltraHorn уже есть всё. Вам понадобится только соответствующий адаптер TwistPort для подключения радиоустройства.

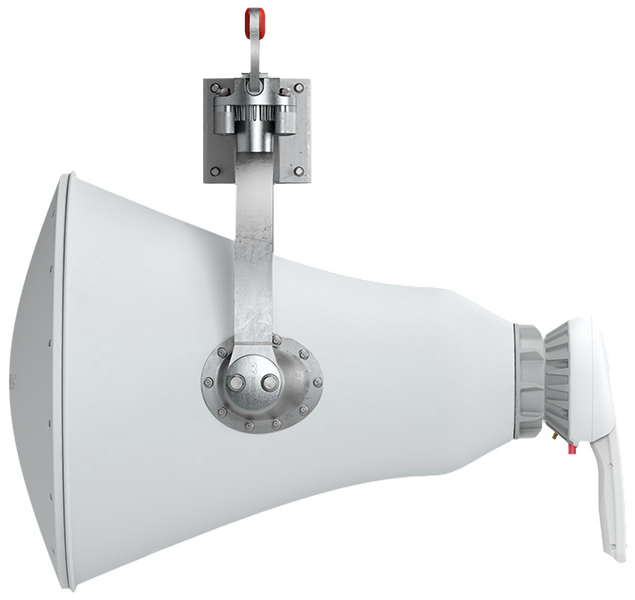

UltraHorn TP обладает инновационной системой крепления, упрощающей монтаж. Крепление отделено от устройства, так что сначала установите на мачту сам крепёж, а затем просто вставьте в него антенну. Эта система позволяет осуществлять быструю установку и последующую регулировку устройства.

Технические характеристики

Разъём антенны TwistPort - Быстрозажимной волноводный разъём
Тип антенны Рупорная
Материал УФ-стойкий ABS-пластик, поликарбонат, полипропилен, алюминий, нержавеющая сталь
Размеры 635 х 578 х 572 мм - устройство
666 х 550 х 550 - в упаковке
Вес 8.2 кг - устройство
9.2 кг - устройство в упаковке
Степень защиты корпуса IP55
Допустимый диаметр мачты 30-80 мм
Температура окружающей среды рабочая  -30.. +55 °C
Сопротивление ветру До 160 км/ч
Ветровая нагрузка 210 Н при 160 км/ч
Максимальный угол наклона ± 25°
Усиление 24 дБи
Поляризация Вертикальная + горизонтальная
Коэффициент обратного излучения 40 дБ
Угол излучения в горизонтальной плоскости -3 дБ Г 11° / В 11°
Угол излучения в вертикальной плоскости -3 дБ Г 11° / В 11°
Угол излучения в горизонтальной плоскости -6 дБ Г 16° / В 15°
Угол излучения в вертикальной плоскости -6 дБ Г 15° / В 16°

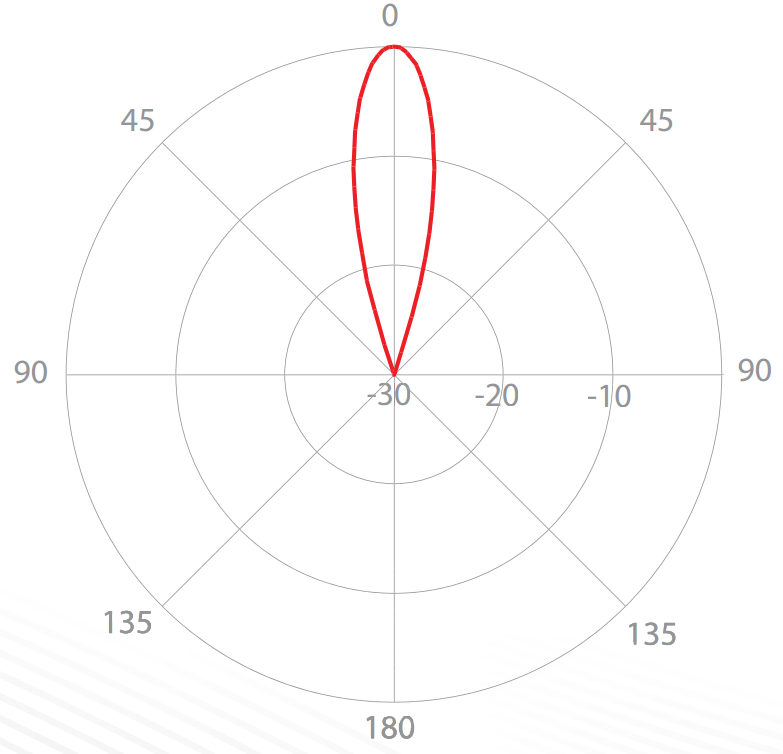

В горизонтальной плоскости при вертикальной / горизонтальной поляризации
В вертикальной плоскости при вертикальной / горизонтальной поляризации

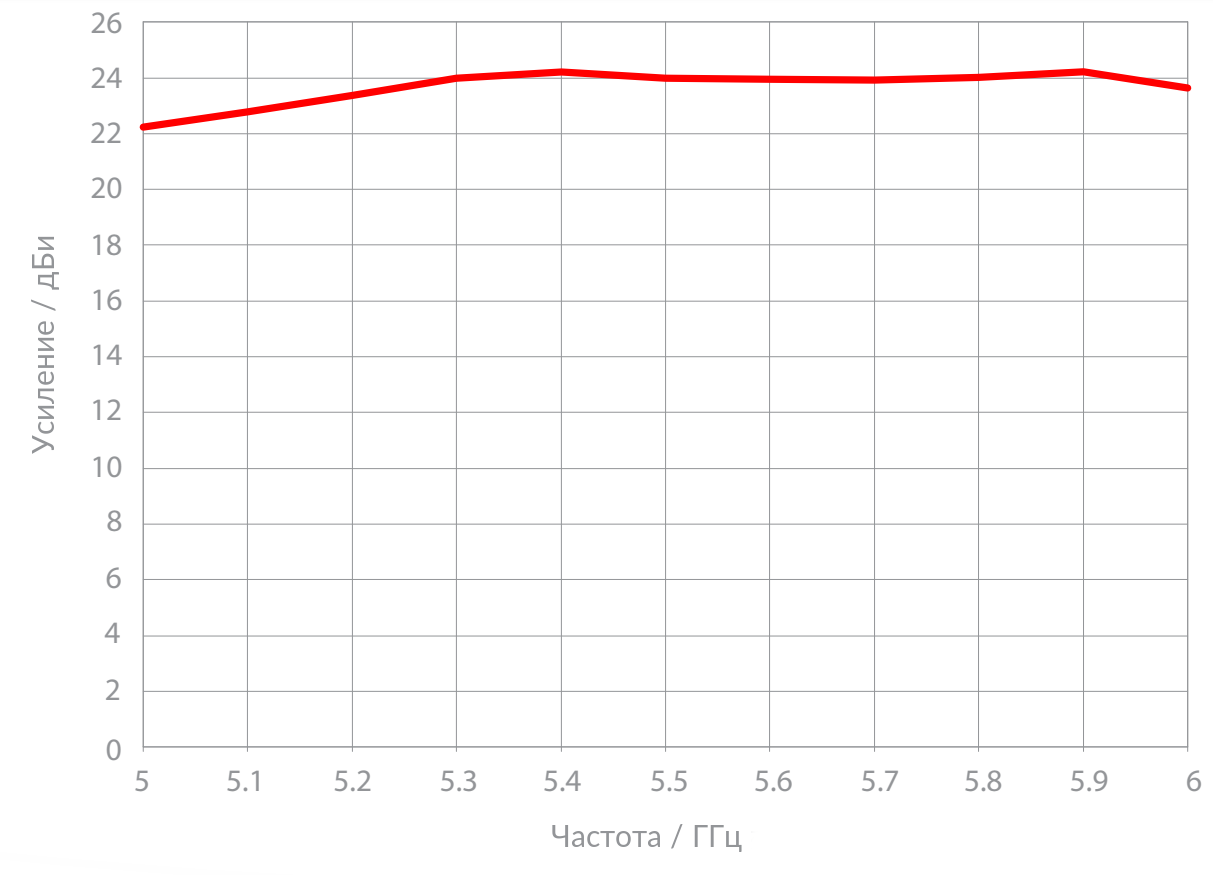

График усиления при горизонтальной / вертикальной поляризации



Комплект поставки

Антенна 1 шт.
Кронштейн 1 шт.
Скоба 2 шт.
Винты 4 шт.

Технические характеристики RF elements UltraHorn TP 5-24

  • Рабочая частота
    5 ГГц
  • Поддержка MIMO
    2x2
  • Усиление сигнала
    24 дБи
  • Рупорная конструкция
    Да
  • Линейка
    RF elements UltraHorn
  • Тип разъёма
    TwistPort
  • Поляризация
    Двойная линейная (В+Г)
  • Вес
    8.2 кг
  • Угол излучения в горизонтальной плоскости
    11 °
  • Угол излучения в вертикальной плоскости
    11 °
  • КСВН
  • Макс. подводимая мощность
  • Входной импеданс
  • Рабочая температура (от)
    -30 С
  • Рабочая температура (до)
    +55 С
