RF elements UltraDish TP 380

Направленная параболическая антенна с высоким коэффициентом усиления. Антенная является узконаправленной и обладает сниженным уровнем боковых лепестков, что обеспечивает высочайшую производительность и позволяет также размещать её в местах с повышенной зашумлённостью.

Устройство разработано для CPE и PtP соединений. Отражатель антенны изготовлен из литого алюминия, что обеспечивает ему максимально ровную форму. Фирменный разъём TwistPort соединяет радиомодули с антеннами с минимальными потерями, а также обеспечивает быструю установку и простое обслуживание устройств.

Устанавливать антенну очень легко - её монтаж чрезвычайно прост и обеспечивает быстрое развёртывание для крупномасштабных проектов. Инновационное крепление антенны подходит для широкого диапазона диаметров мачты и позволяет легко менять монтаж с левостороннего на правосторонний. Всё, что вам понадобится для монтажа - это шестигранный ключ.

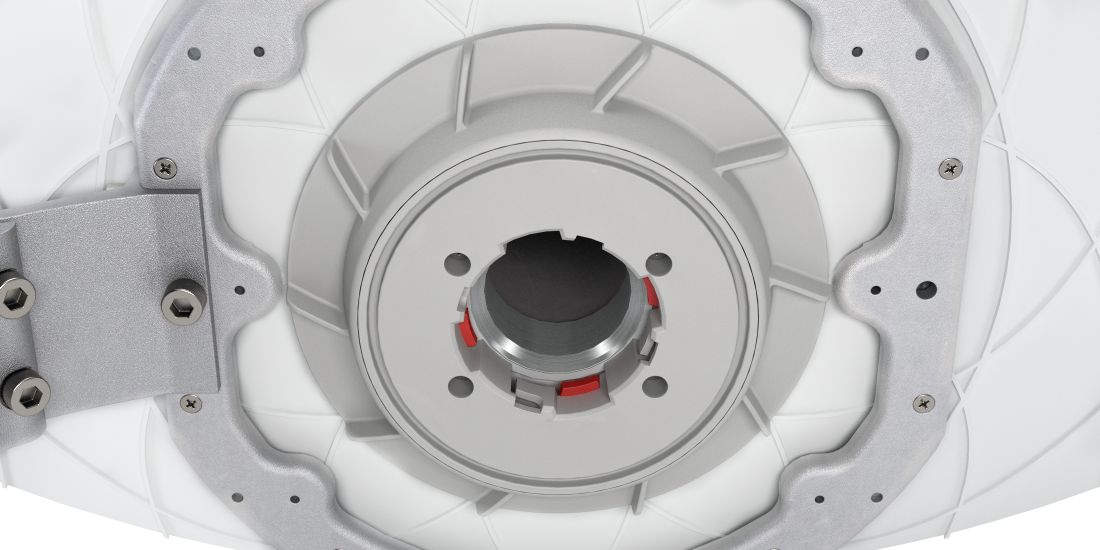

	TwistPort Connector TwistPort - быстро фиксирующийся радиоволновод, который соединяет радиомодули с антеннами с минимальными потерями. Устройство обладает оригинальной конструкцией и устанавливает новые стандарты наружного беспроводного оборудования по части производительности, масштабируемости, простоты использования и развёртывания.

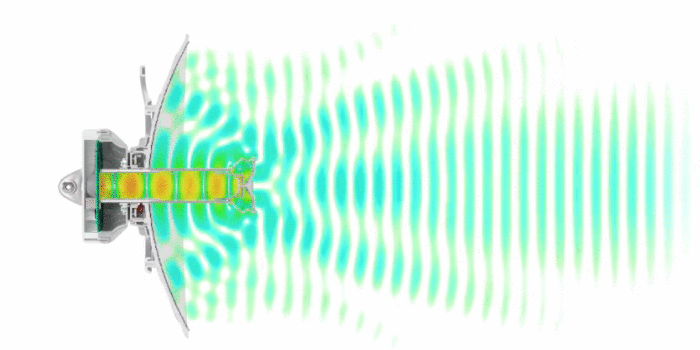

	Работа без потерь TwistPort Connector работает практически без потерь: в нём нет коаксильных радиочастотных коннекторов и кабелей, которые вызывают значительные потери сигнала. В сравнении с устройствами, использующими коаксильные коннекторы и кабели, потери при использовании TwistPort почти неизмеримы.

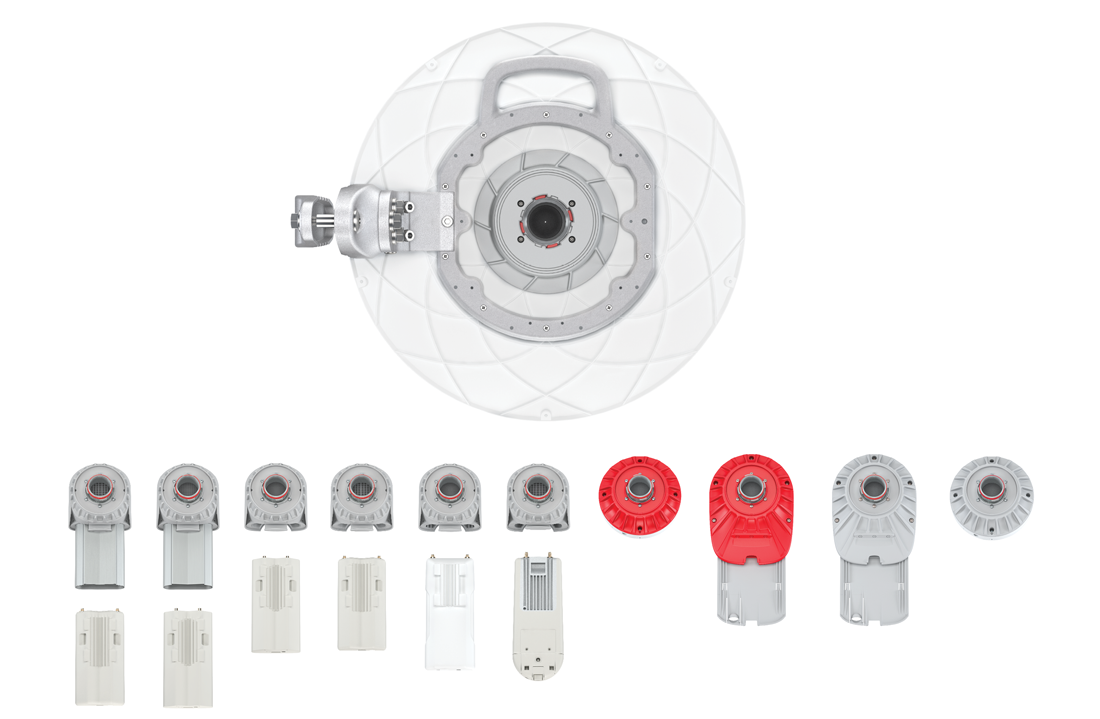

	Кроссплатформенная совместимость Антенны UltraDish TP можно использовать с любыми радиоустройствами, имеющими разъём TwistPort или с различными устройствами сторонних производителей, подключаемыми при помощи TwistPort Adaptor.

Новое понимание простоты установки

TwistPort - это новое понимание того, как можно легко установить устройство. Благодаря интеграции в одной структуре и механического и радиочастотного подключения, подсоединить радиоустройство к антенне очень просто - повернуть и защёлкнуть. И это можно сделать одной рукой.

Инновационная монтажная система

Крепление отделено от антенны и поэтому её установка проходит легко и быстро.

Шаг 1:  Установка кронштейна. Сначала установите кронштейн на мачту. В комплект поставки включены два комплекта винтов для монтажа на мачты с различными диаметрами. Кронштейн можно поворачивать и устанавливать как на левой, так и на правой стороне антенны.

Шаг 2: Регулировка антенны. Просто вставьте антенну в кронштейн и Вы сможете самостоятельно отрегулировать её положение по вертикали и горизонтали. После того, как Вы затянете винты, установка будет завершена. Вам потребуется всего один инструмент.

Технические характеристики

Разъём антенны	TwistPort - Быстросоединяемый разъём волновода
Тип антенны	Параболическая
Влагозащищённость	IP65
Допустимый диаметр мачты	15-86 мм
Температура окружающей среды рабочая	-40.. +60 °C
Вес	1.9 кг
Сопротивление ветру	до 160 км/ч
Вес	2.3 кг - одно устройство 2.9 кг - одно устройство, включая упаковку
Размеры	465 x 430 x 120 мм - в упаковке 431 х 390 х 267 мм - без упаковки
Максимальный угол наклона	± 25°
Рабочий диапазон	5100 - 6000 МГц
Усиление	24 дБи
Угол излучения в горизонтальной плоскости -6 дБ	Г 12° / В 12°
Угол излучения в вертикальной плоскости -6 дБ	Г 12° / В 12°
Угол излучения в горизонтальной плоскости -3 дБ	Г 8° / В 8°
Угол излучения в вертикальной плоскости -3 дБ	Г 8° / В 8°
Поляризация	Двойная линейная (вертикальная и горизонтальная)
Коэффициент обратного излучения	24 дБ
Совместимые беспроводные платформы	TwistPort Adaptor с TwistPort Connector SIMPER с TwistPort Connector

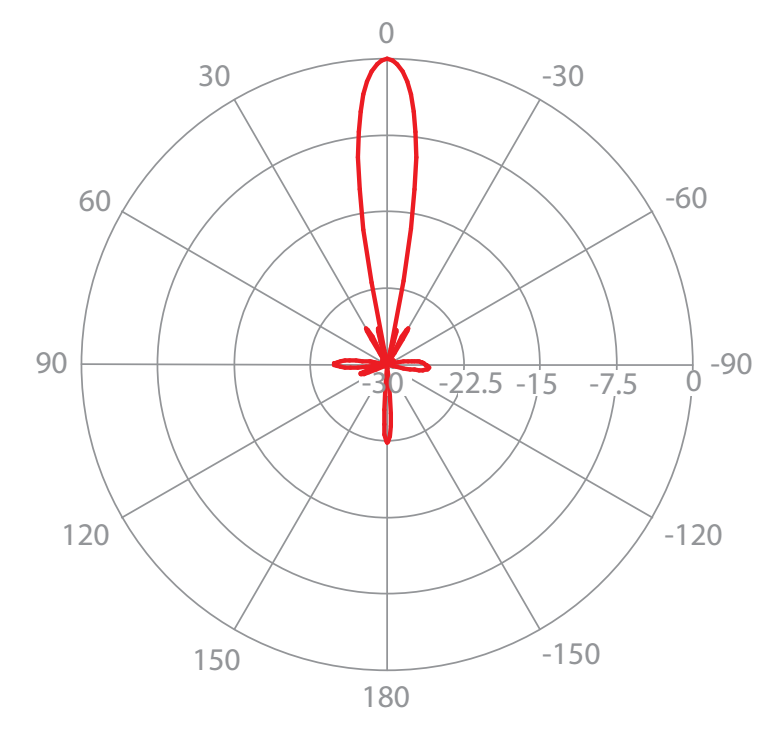

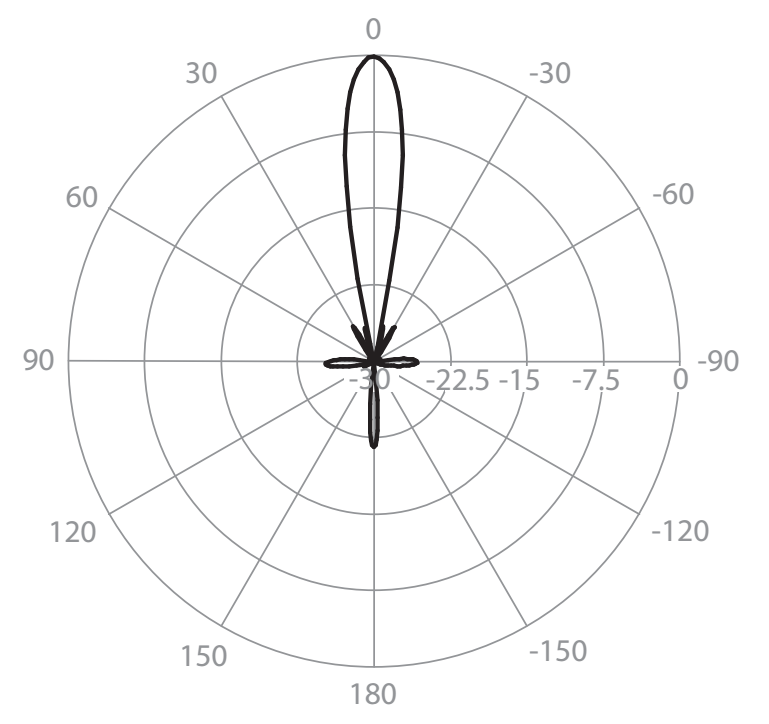

В горизонтальной плоскости при горизонтальной поляризации

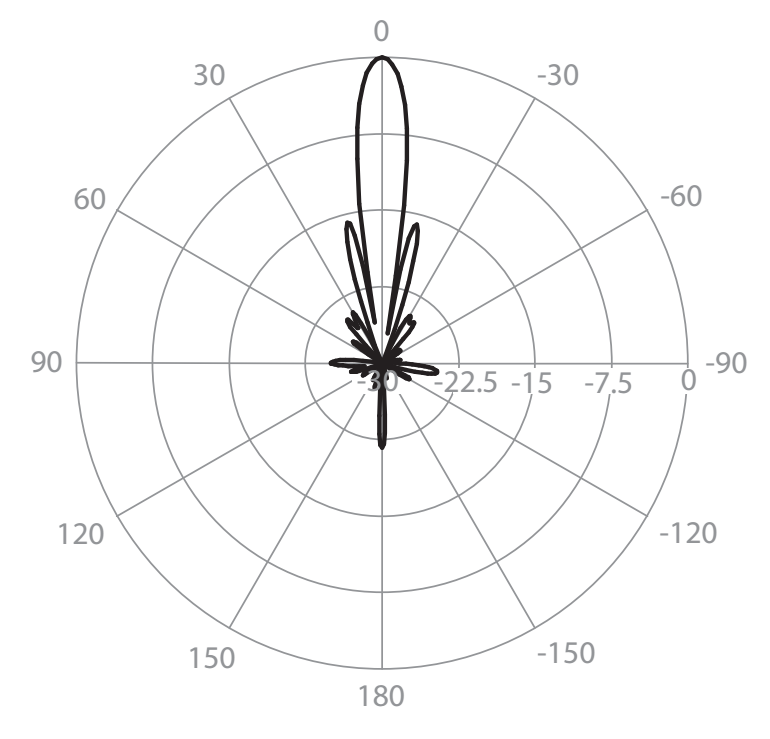

В горизонтальной плоскости при вертикальной поляризации

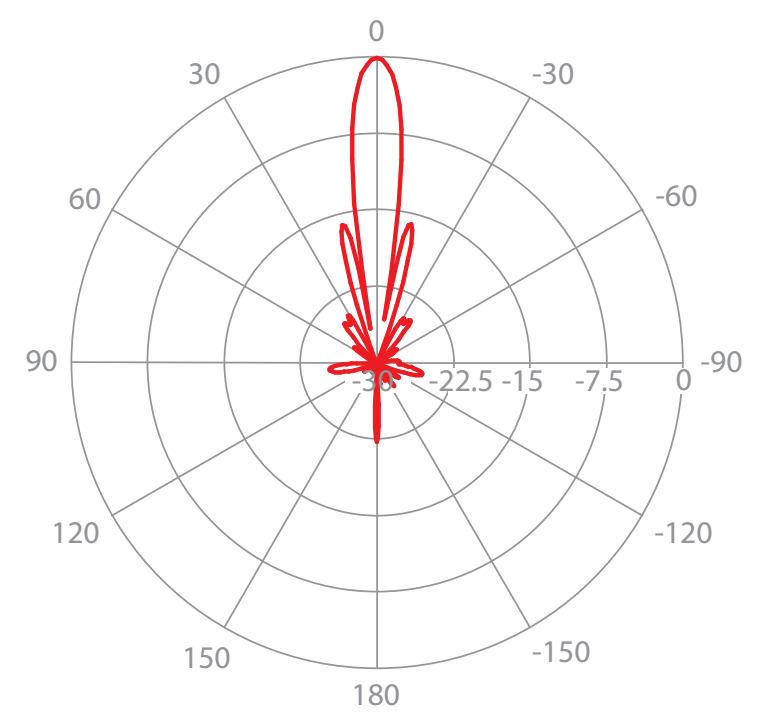

В вертикальной плоскости при горизонтальной поляризации
В вертикальной плоскости при вертикальной поляризации

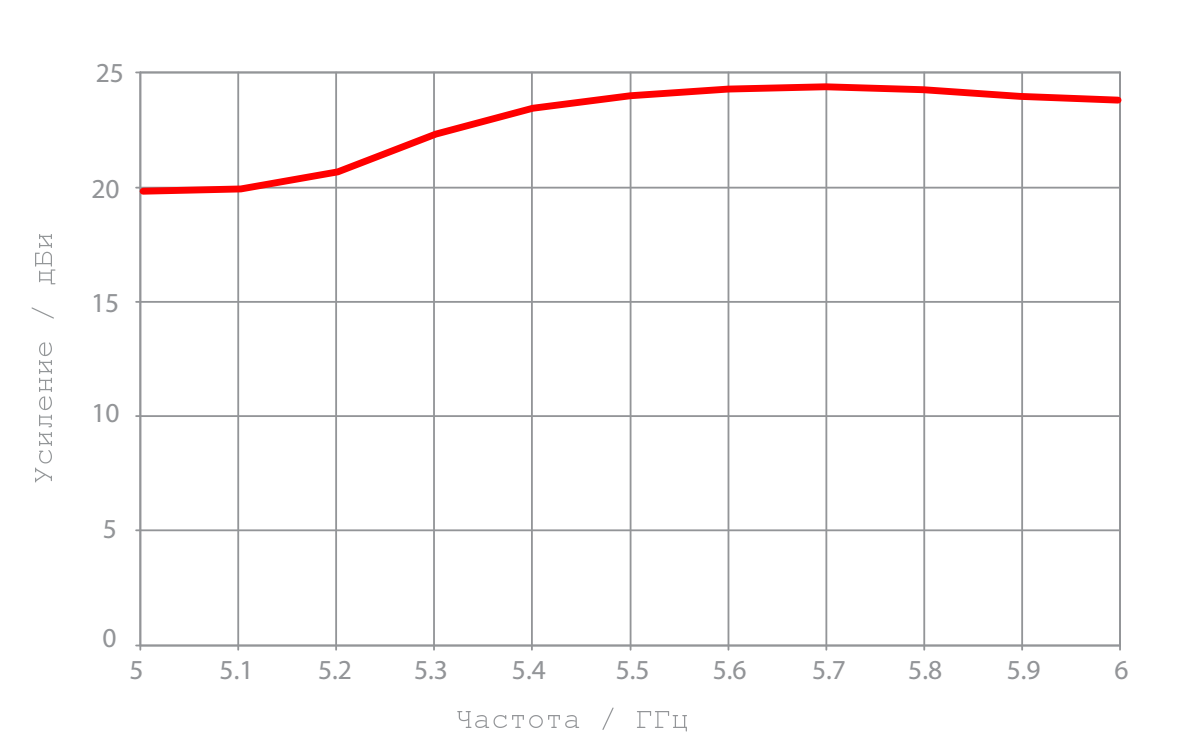

График усиления при горизонтальной поляризации

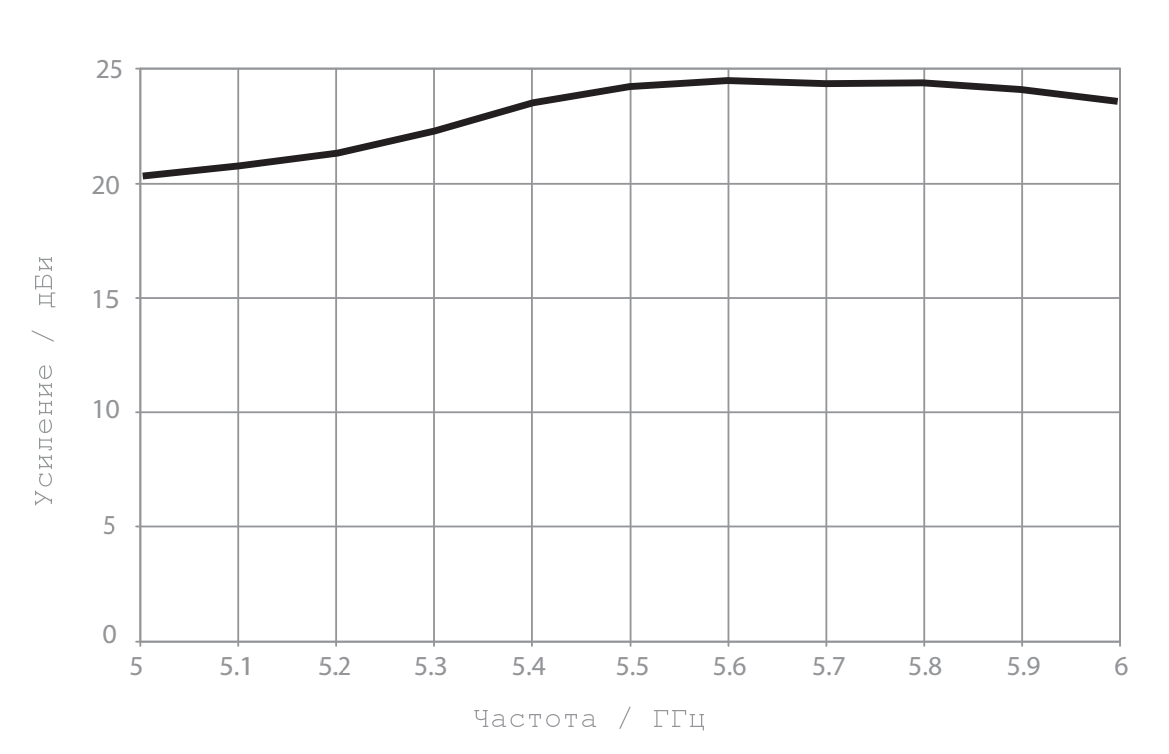

График усиления при вертикальной поляризации

Комплект поставки
