RF elements StationBox XL 5-19

Корпус обладает встроенной MIMO-антенной и подходит для надёжной установки плат MikroTik линеек RB92x, RB91x, RB71x, RB41x и RB433. Также возможно установить до четырёх дополнительных проходных разъёмов* RP-SMA [bulkhead] для подключения к устройству дополнительных антенн  (полезно при необходимости использования двух или трёх MIMO-радиокарт на одной материнской плате RB433). Можно использовать как клиентское устройство на средних дистанциях или на короткие дистанции в соединениях Точка-Точка.

Трёхосная система регулировки позволяет легко и просто настроить положение устройства, изменяя наклон во всех трёх плоскостях. Благодаря этому вы можете снизить потери от несогласованности поляризации и повысить производительность беспроводной линии связи.

Устройство изготовлено из УФ-стойкого ABS-пластика, литого алюминия и нержавеющей стали, подходит для любой погоды. Механическая конструкция смоделирована и протестирована на компьютере.

*Имеется в виду разъём, находящийся на одном краю кабеля, идущего от радиокарты. Например, можно использовать пигтейл MMCX <-> RP-SMA, подключая MMCX к дополнительной радиокарте, а RP-SMA соединяя с пластиной данного корпуса. Затем к RP-SMA подключается кабельная сборка, идущая к антенне.

В комплекте кабельные сборки 2x MMCX-MMCX (начиная с 2016 года).

Технические характеристики

Совместимые устройства	MikroTik линеек RB92x, RB91x, RB71x, RB41x и RB433
Вес	1.6 кг в упаковке
Размеры	260 х 260 х 150 мм (340 × 270 × 100 мм в упаковке)
Максимальная скорость ветра	120 км/ч
Крепление	Мачта диаметром 50–70 мм, либо на стену
Стандарт воспламеняемости	UL 94 HB
Материалы	УФ-стойкий всепогодный АБС-пластик, литой алюминий, нержавеющая сталь
Технология передачи данных	MIMO 2x2
Диапазон частот	5450–5850 МГц
Коэффициент обратного излучения (минимальный)	29 дБ
Угол излучения в горизонтальной плоскости -3 дБ	Г 15° / В 14°
Угол излучения в вертикальной плоскости -3 дБ	Г 15° / В 14°
Угол излучения в горизонтальной плоскости -6 дБ	Г 21° / В 20°
Угол излучения в вертикальной плоскости -6 дБ	Г 20° / В 20°
Коэффициент усиления (макс.)	Г 18.3 дБи / В 18.1 дБи
Коэффициент усиления (ср.)	Г 18 дБи / В 17.8 дБи
Кросс-поляризационная развязка	Г 28 дБ / В 28 дБ
Разъём	2x MMCX ["гнездо"]
Поляризация	Двойная линейная (горизонтальная и вертикальная)
Развязка между портами	30 дБ
Входной импеданс	50 Ом
КСВН	1.8 — макс. 1.4 — ср.
Степень защиты	IP65
Температура окружающей среды рабочая	-30.. +60 °C
Угол излучения

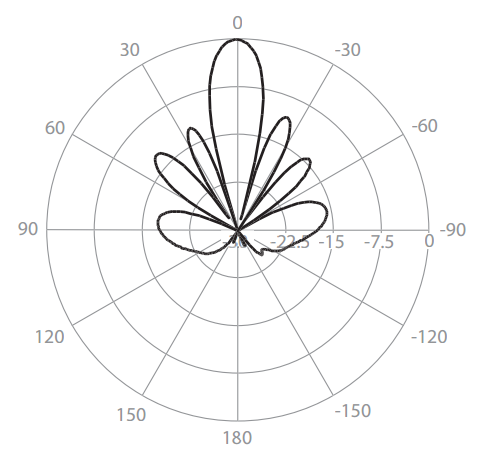

В горизонтальной плоскости при горизонтальной поляризации

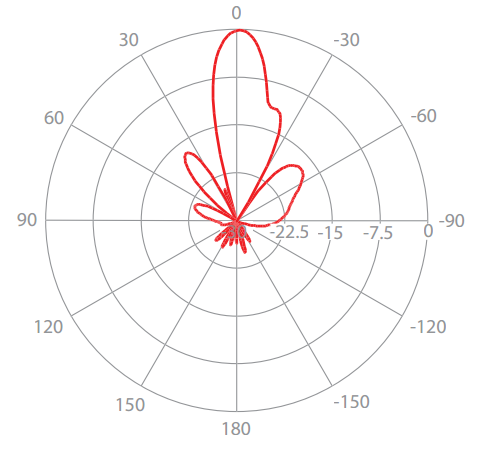

В горизонтальной плоскости при вертикальной поляризации

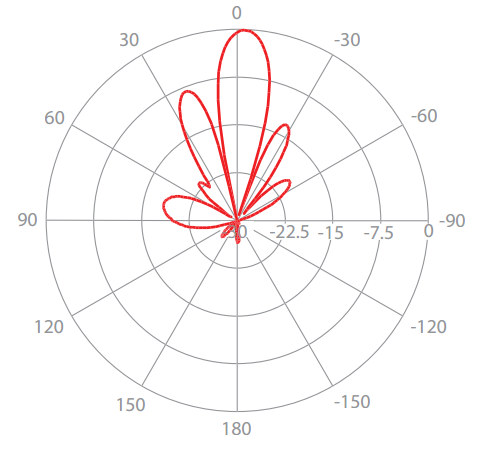

В вертикальной плоскости при горизонтальной поляризации

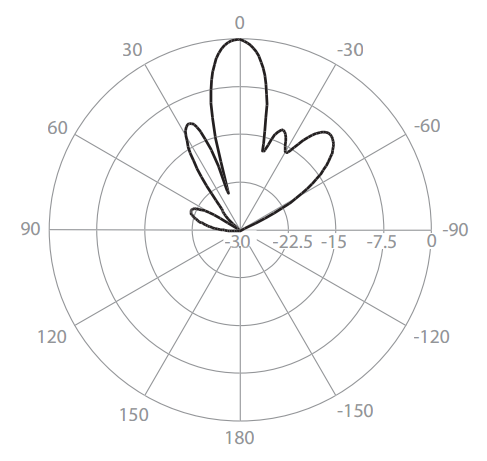

В вертикальной плоскости при вертикальной поляризации

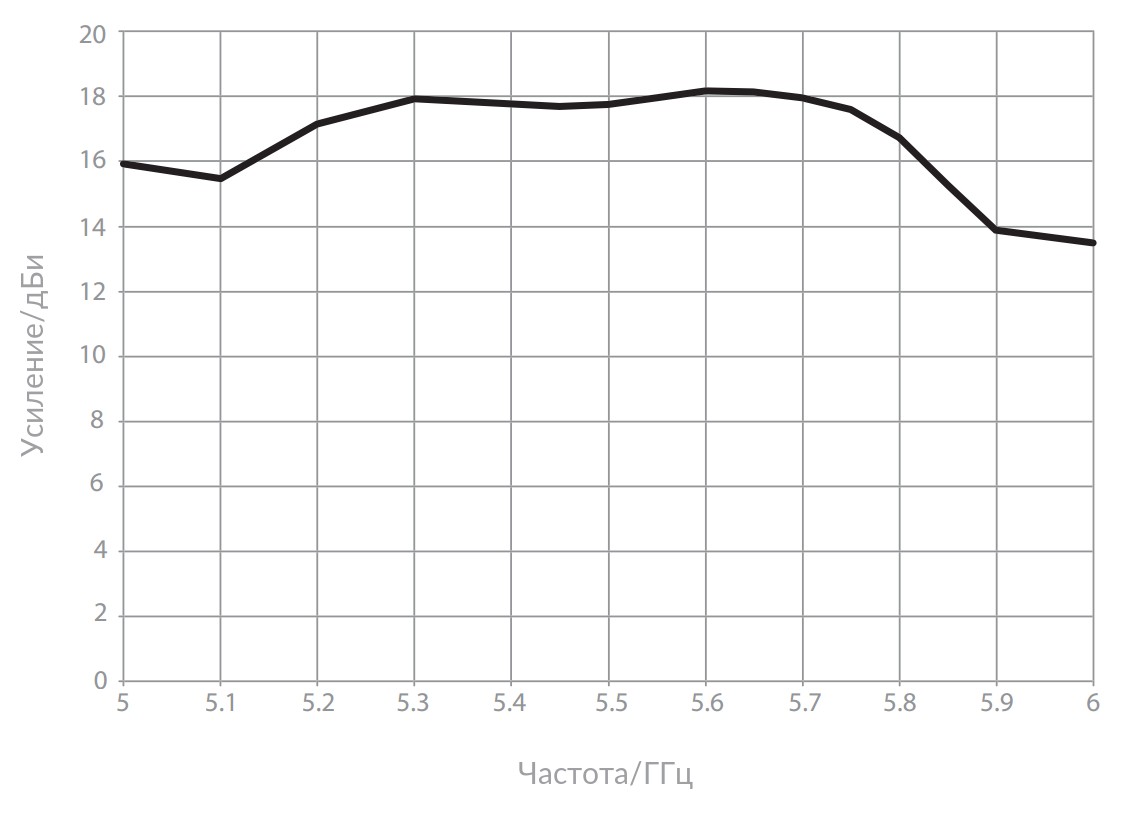

График усиления при горизонтальной поляризации

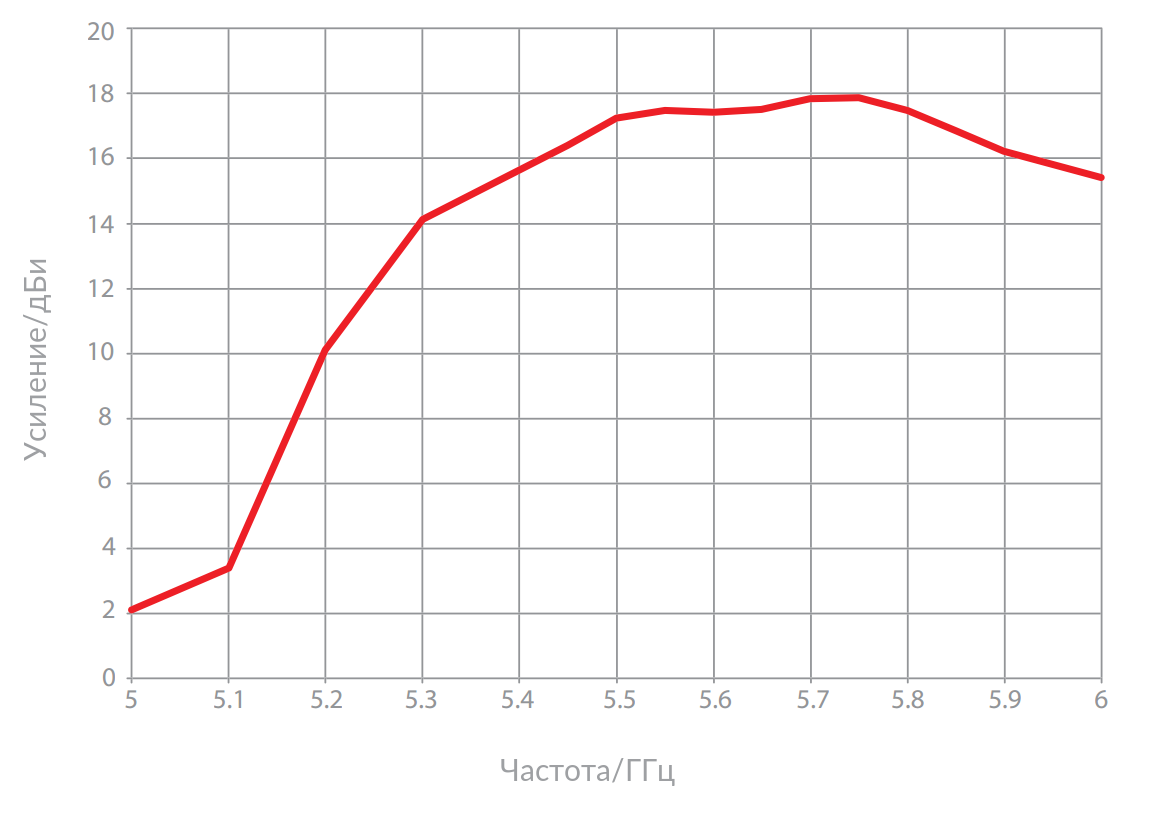

График усиления при вертикальной поляризации

Комплект поставки
