RF elements StationBox XL 2-14

РЕЙТИНГ ПРОДУКТА:
(5 / 5)
напечатать
  • Фото #1 RF elements StationBox XL 2-14
  • Фото #2 RF elements StationBox XL 2-14
  • Фото #3 RF elements StationBox XL 2-14
  • Фото #4 RF elements StationBox XL 2-14
  • Фото #5 RF elements StationBox XL 2-14
  • Фото #6 RF elements StationBox XL 2-14
  • Фото #7 RF elements StationBox XL 2-14
  • Фото #8 RF elements StationBox XL 2-14
Показать все (48)
  • Артикул:588
  • Производитель:RF elements
  • Гарантия:1 год(а)
  • Кол-во в 1 упаковке:10 шт
  • SKU вендора:SBX-XL-2-14
Антенна 2.4 ГГц, MIMO 2х2, 14 дБи, 2x MMCX
Добавить к сравнению Сравнить товара →
Купить RF elements StationBox XL 2-14
цена со скидкой:
2 480 р.
цена включает НДС 20%
НЕТ НА СКЛАДЕ

В данный момент этого товара нет на складе. Вы можете оставить свой e-mail, и мы оповестим вас, как только товар поступит на склад.
Обращаем ваше внимание на то, что ожидаемая цена может измениться (как в большую так и в меньшую сторону) в момент поступления товара на склад. Это может происходить из-за курсовых разниц валют и рыночной конъюнктуры в целом.

Описание RF elements StationBox XL 2-14

Корпус обладает встроенной MIMO-антенной и подходит для надёжной установки плат MikroTik линеек RB92xRB91x, RB71x, RB41x и RB433. Также возможно установить до четырёх дополнительных проходных разъёмов* RP-SMA [bulkhead] для подключения к устройству дополнительных антенн  (полезно при необходимости использования двух или трёх MIMO-радиокарт на одной материнской плате RB433). Можно использовать как клиентское устройство на средних дистанциях или на короткие дистанции в соединениях Точка-Точка.

Трёхосная система регулировки позволяет легко и просто настроить положение устройства, изменяя наклон во всех трёх плоскостях. Благодаря этому вы можете снизить потери от несогласованности поляризации и повысить производительность беспроводной линии связи.

Устройство изготовлено из УФ-стойкого ABS-пластика, литого алюминия и нержавеющей стали, подходит для любой погоды. Механическая конструкция смоделирована и протестирована на компьютере.

*Имеется в виду разъём, находящийся на одном краю кабеля, идущего от радиокарты. Например, можно использовать пигтейл MMCX RP-SMA, подключая MMCX к дополнительной радиокарте, а RP-SMA соединяя с пластиной данного корпуса. Затем к RP-SMA подключается кабельная сборка, идущая к антенне.

В комплекте кабельные сборки 2x MMCX-MMCX (начиная с 2016 года).

Технические характеристики

Совместимые устройства MikroTik линеек RB92xRB91x, RB71x, RB41x и RB433
Вес 1.6 кг в упаковке
Размеры 260 х 260 х 150 мм (340 × 270 × 100 мм в упаковке)
Максимальная скорость ветра 120 км/ч
Крепление Мачта диаметром 50–70 мм, либо на стену
Стандарт воспламеняемости UL 94 HB
Материалы УФ-стойкий всепогодный АБС-пластик, литой алюминий, нержавеющая сталь
Технология передачи данных MIMO 2x2
Диапазон частот 2400–2485 Гц
Коэффициент обратного излучения 22 дБ
Угол излучения в горизонтальной плоскости -3 дБ Г 31° / В 34°
Угол излучения в вертикальной плоскости -3 дБ Г 34° / В 32°
Угол излучения в горизонтальной плоскости -6 дБ Г 43° / В 48°
Угол излучения в вертикальной плоскости -6 дБ Г 47° / В 45°
Коэффициент усиления (макс.) Г 13.7 дБи / В 13.1 дБи
Коэффициент усиления (ср.) Г 13.3 дБи / В 12.6 дБи
Кросс-поляризационная развязка Г 28 дБ / В 23 дБ
Разъём 2x MMCX ["гнездо"]
Поляризация Двойная линейная (горизонтальная и вертикальная)
Степень защиты IP65
КСВН 1.8 — макс.
1.5 — ср.
Входной импеданс 50 Ом
Максимальная поглощаемая мощность 2 Вт
Излучение Направленное (сектор)
Исполнение Внешнее
Температура окружающей среды рабочая -30.. +60 °C
Развязка между портами 22 дБ

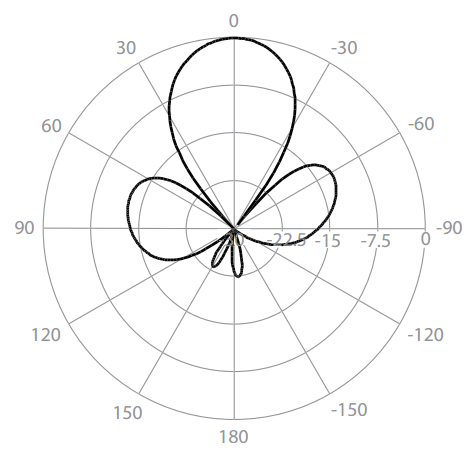

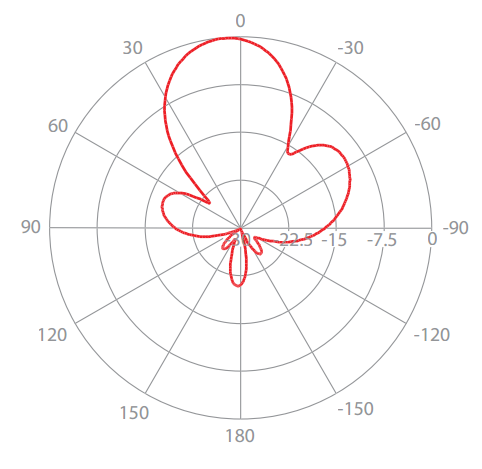

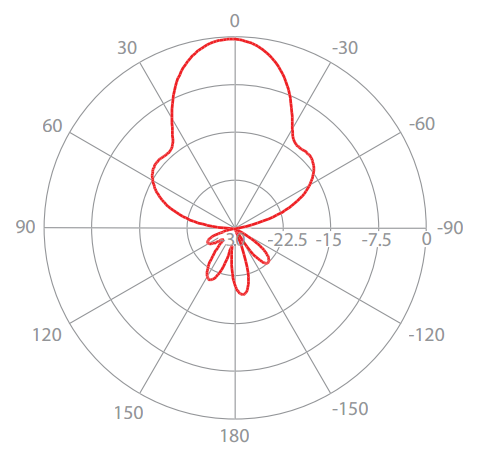

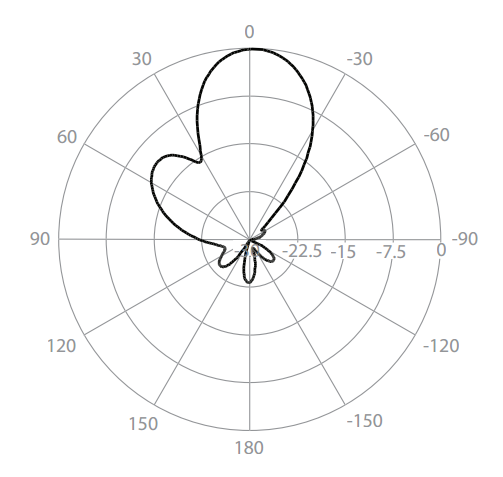

Угол излучения
В горизонтальной плоскости при горизонтальной поляризации
В горизонтальной плоскости при вертикальной поляризации
В вертикальной плоскости при горизонтальной поляризации
В вертикальной плоскости при вертикальной поляризации

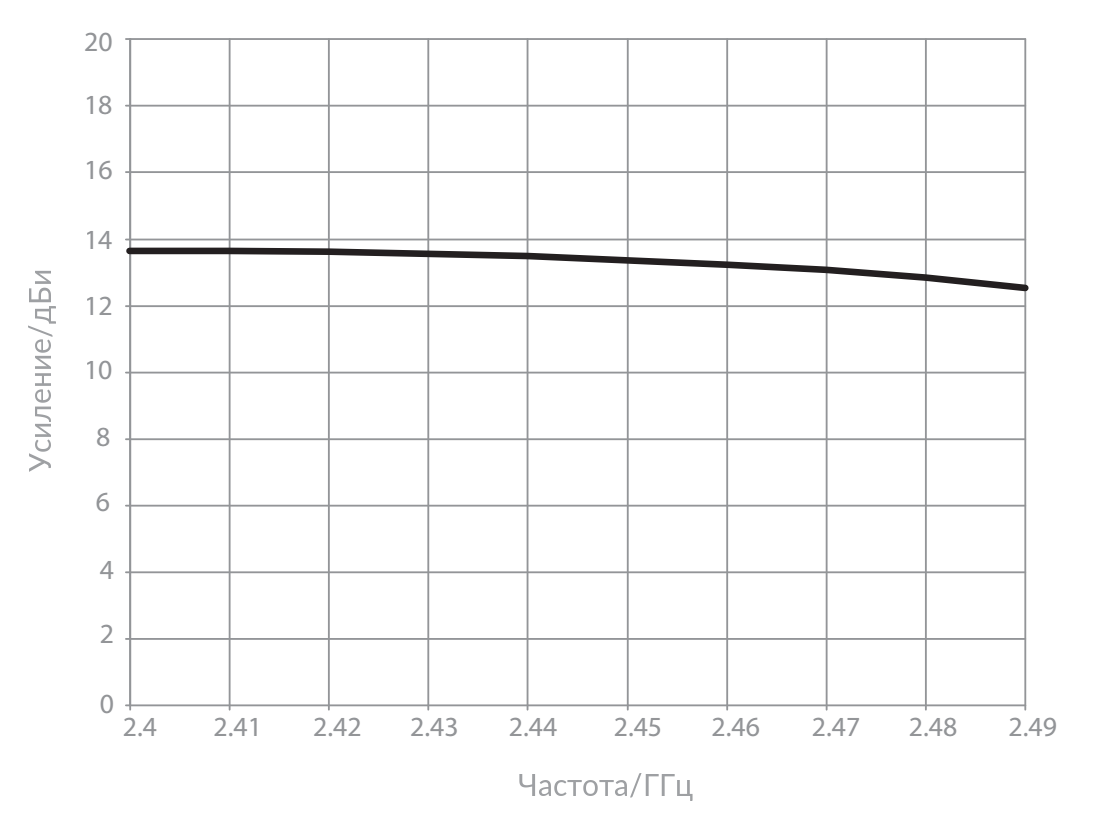

График усиления при горизонтальной поляризации

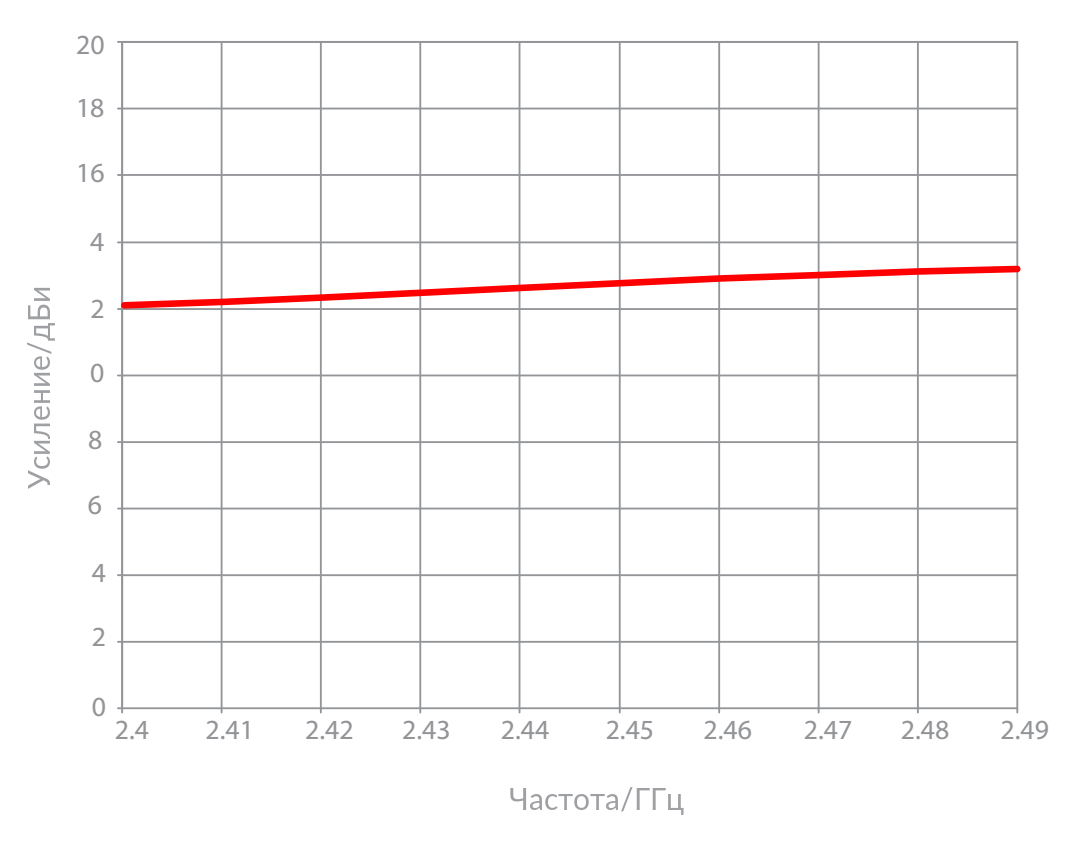

График усиления при вертикальной поляризации


Комплект поставки

Корпус 1 шт.
Винт для защиты от открытия крышки 1 шт.
Крышка отсека для плат 1 шт.
Шасси отсека для плат 1 шт.
Винт для шасси для плат 4 шт.
Направляющие света для светодиодов плат 4 шт.
Инструмент для извлечения шасси из корпуса 1 шт.
Кронштейн 1 шт.
Винт кронштейна 1 шт.
Резиновый буфер кронштейна 1 шт.
Винт и дюбель для крепления на стену 4 шт.
Металлический хомут для крепления на мачту 2 шт.
Кабельная сборка MMCX-MMCX 2 шт.

Технические характеристики RF elements StationBox XL 2-14

  • Линейка
    RF elements StationBox
  • Рабочая частота
    2.4 ГГц
  • Поддержка MIMO
    2x2
  • Усиление сигнала
    14 дБи
  • Рупорная конструкция
    Нет
  • Тип разъёма
    2x MMCX
  • Поляризация
    Двойная линейная (В+Г)
  • Вес
    1.4 кг
  • Угол излучения в горизонтальной плоскости
    32 °
  • Угол излучения в вертикальной плоскости
    33 °
  • КСВН
    1.5
  • Макс. подводимая мощность
    2 Вт
  • Входной импеданс
    50 Ом
  • Рабочая температура (от)
    -30 С
  • Рабочая температура (до)
    +60 С
Нашли ошибку?

Также вместе с RF elements StationBox XL 2-14 покупают:

Отзывы о RF elements StationBox XL 2-14 (4)

Алексей Письменский (WMD.RU)ОЦЕНКА14 июн 2017 11:31Добрый день.4G (от англ. fourth generation — четвёртое поколение) — поколение мобильной связи с повышенными требованиями. К четвёртому поколению принято относить перспективные технологии, позволяющие осуществлять передачу данных со скоростью, превышающей 100 Мбит/с — подвижным (с высокой мобильностью) и 1 Гбит/с — стационарным абонентам (с низкой мобильностью). Стандарт никак не связан с частотами. У каждого оператора имеется свой разрешенный диапазон частот для предоставления услуги 4G. Для подбора антенны надо его знать. Данная антенна работает в диапазоне 2400-2485 Гц и используется радиоустройствами стандарта 802.11b/g/n.
АнтонОЦЕНКА13 июн 2017 19:15В описании так и не понял для чего она?
Мне нужна внешняя антена, которая усиливает сигнал 4G, что бы к ней подключить модем 4G
Алексей Заворыкин (WMD.RU)ОЦЕНКА29 мар 2014 20:28Евгений, если какую-либо подходящую материнскую плату с радиомодулем вставите в этот корпус, то можете. Хотя не уверен, что это целесообразно.
евгенийОЦЕНКА29 мар 2014 14:07здравствуйте подскажите пожалуйста я купил nanobeam_m2_400 могу ли я использовать её как точку а RF elements StationBox XL 2.4GHz 14dBi MiMo как приёмник?
