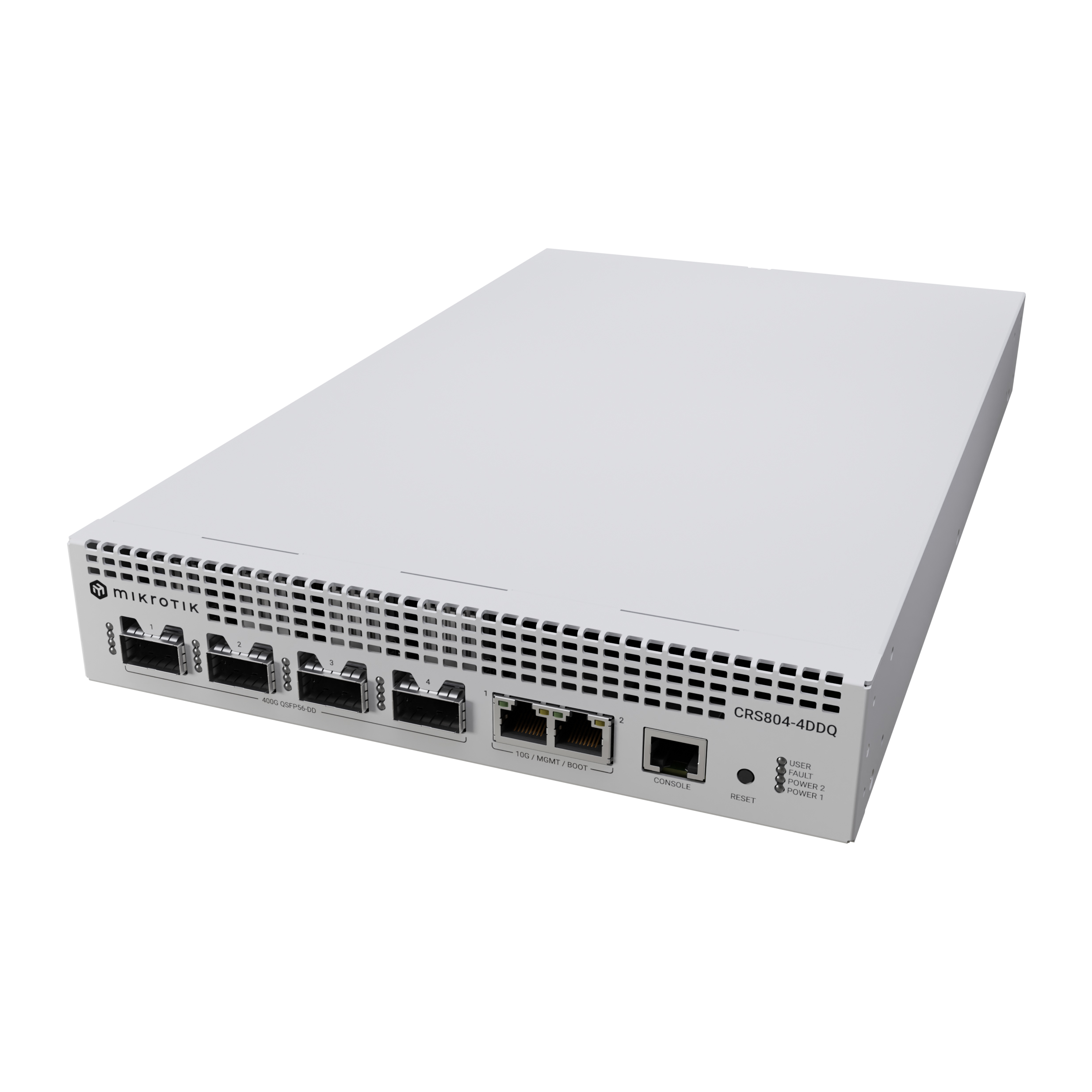

MikroTik CRS804 DDQ

Компактный 400-гигабитный коммутатор в стойку высотой 1U разработан для ИИ-кластеров, сетей хранения данных и высокоскоростной агрегации. Оснащён четырьмя 400-гигабитными портами QSFP56-DD, двумя 10-гигабитными Ethernet-портами и операционной системой RouterOS версии 7. Благодаря блокам питания с возможностью горячей замены, надёжной системе охлаждения и низкому энергопотреблению, он обеспечивает сверхвысокую пропускную способность, производительность на канальной скорости и масштабируемость с заделом на будущее по доступной цене.

Особенности

• Четыре порта QSFP56-DD 40 / 50 / 100 / 200 / 400 Гбит/с
• Два порта Ethernet 1 / 2,5 / 5 / 10 Гбит/с
• Порты QSFP-DD поддерживают режимы разделения на скорости 1 / 2,5 / 5 / 10 / 25 / 50 Гбит/с
• Канальная скорость на всех портах благодаря высокопроизводительному чипу коммутации Marvell
• Объём оперативной памяти: 4 ГБ DDR4 RAM
• Мощный четырёхъядерный процессор архитектуры ARM с частотой 2 ГГц

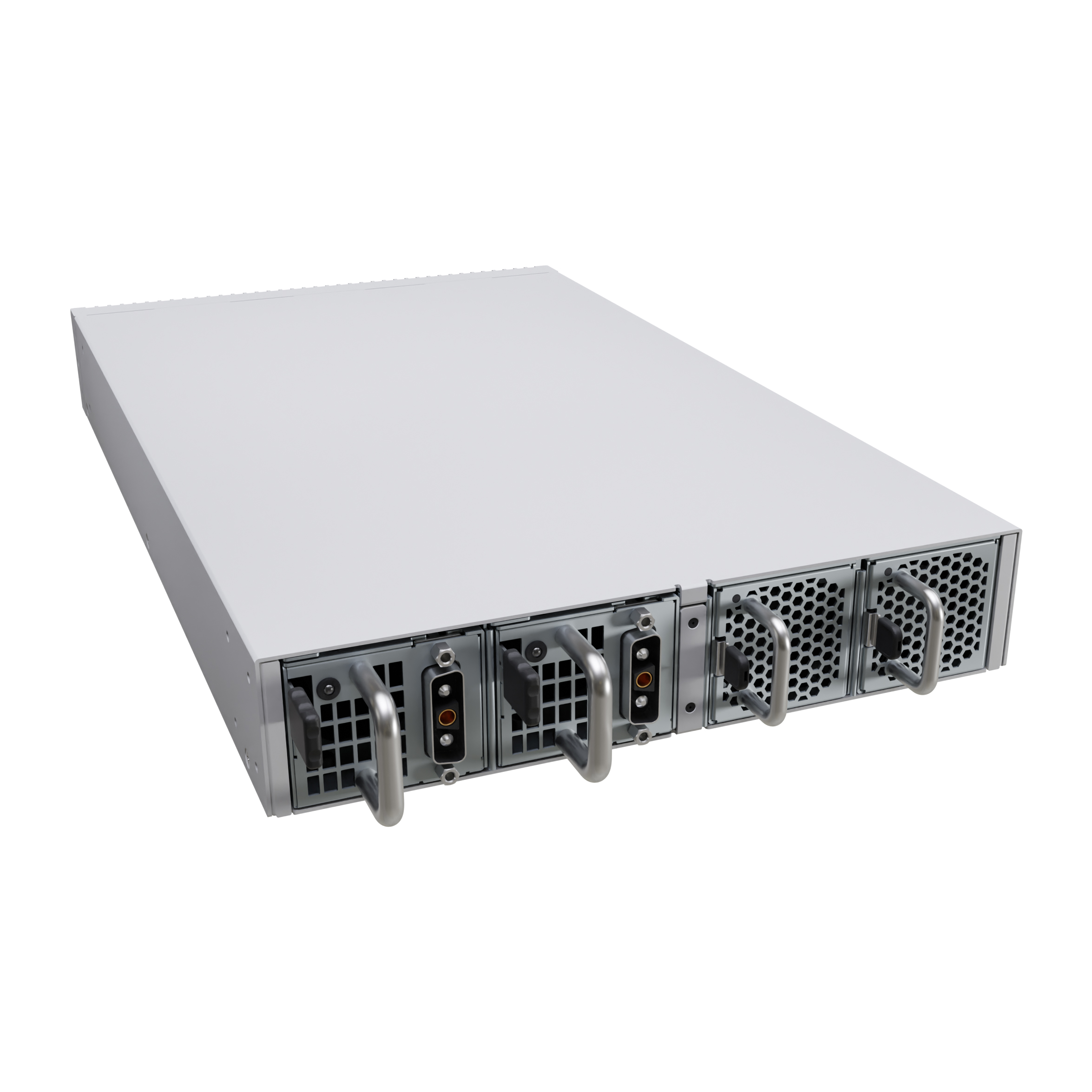

• Два блока питания с функциями горячей замены и резервирования
• Два вентилятора с возможностью горячей замены
• Операционная система RouterOS версии 7
• Возможность установки рядом двух коммутаторов CRS804 DDQ в одну стандартную 19-дюймовую стойку высотой 1U

Это надёжный компактный 400-гигабитный коммутатор для выполнения рабочих задач в области ИИ, а также модернизации сетей следующего поколения. Благодаря четырём портам QSFP-DD 400 Гбит/с и двум портам Ethernet 1/10 Гбит/с, он гарантирует исключительную пропускную способность на порт в малошумном корпусе 1U половинной ширины.

"Начинка": чип коммутации Marvell 98DX7335 с мощным четырехъядерным процессором ARM с частотой 2 ГГц, оперативная память DDR4 объёмом 4 Гб и операционная система RouterOS версии 7. Это обеспечивает расширенные функции управления трафиком, высокопроизводительную коммутацию и привычную среду управления, которой доверяют пользователи по всему миру.

Устройство ориентировано на длительную бесперебойноую работу и минимизацию эксплуатационных расходов. Оснащено входящими в комплект блоками питания с возможностью горячей замены, эффективной системой охлаждения. Его отличает низкое энергопотребление, которое не превышает 123 Вт при полной нагрузке с установленными оптическими модулями.

Применение

• ИИ- и GPU-кластеры.
  Идеальный базовый элемент для ИИ-решений малого и среднего масштаба. Гарантирует стабильную производительность c малыми задержками и коммутацию на полной канальной скорости, что устраняет узкие места в передаче данных между GPU-узлами и системами хранения. Компактная конструкция и низкое энергопотребление делают CRS804 DDQ оптимальным для ИИ-лабораторий, исследовательских сред и небольших стоечных инсталляций.
• Системы хранения данных All-Flash.
  Используйте 400-гигабитные порты для высокоскоростных аплинков систем хранения или конфигурируйте их как два независимых соединения по 200 Гбит/с. Идеально подходит для медиапроизводства, научных задач и любых сред, требующих интенсивного обмена данными.
• Модернизация существующих сетей с учётом будущих требований.
  CRS804 DDQ способен выполнять функции высокопроизводительного коммутатора ядра или агрегации даже в стойках старого образца. Каждый 400-гигабитный порт QSFP-DD состоит из восьми независимых каналов передачи данных. Такое решение поддерживает гибкие конфигурации разветвления портов, включая два соединения по 200 Гбит/с для задач ИИ или подключения с более низкой пропускной способностью — например, 100 Гбит/с или 40 Гбит/с. Интегрируйте CRS804 DDQ в свою сеть уже сейчас и увеличивайте скорость передачи данных в будущем без замены коммутатора. С помощью многомодовых кабелей типа breakout CRS804 DDQ обеспечивает совместимость практически с любыми устройствами, оснащёнными портами SFP или QSFP всех поколений.
• Компактная 400-гигабитная архитектура для развёртывания в ограниченном стоечном пространстве.
  Создайте мощное ядро сети на базе четырёх 400-гигабитных портов. Идеально для небольших центров обработки данных (ЦОД), корпоративных зон, периферийных вычислительных установок и сред, где традиционное 400-гигабитное оборудование было бы слишком шумным, громоздким или дорогостоящим.

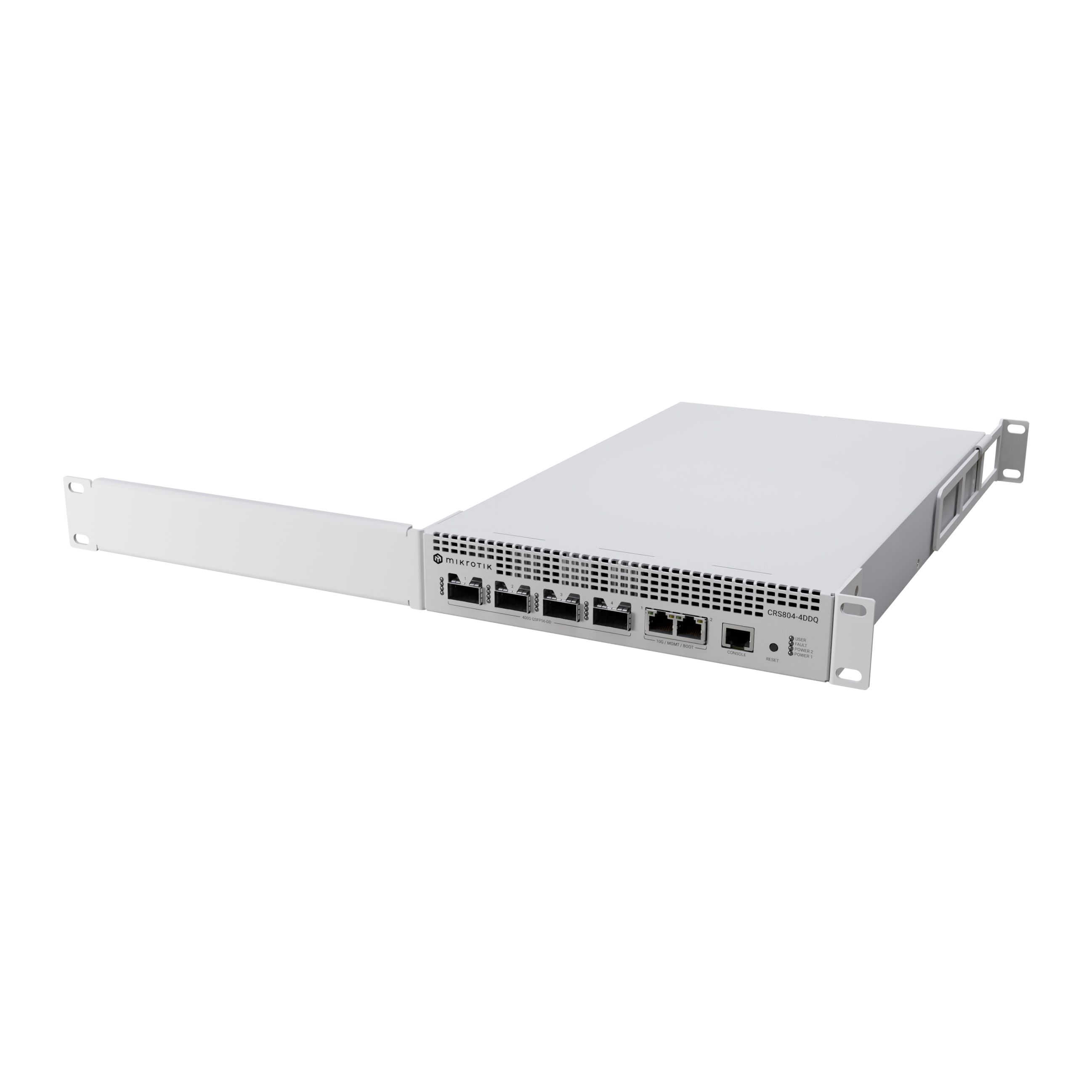

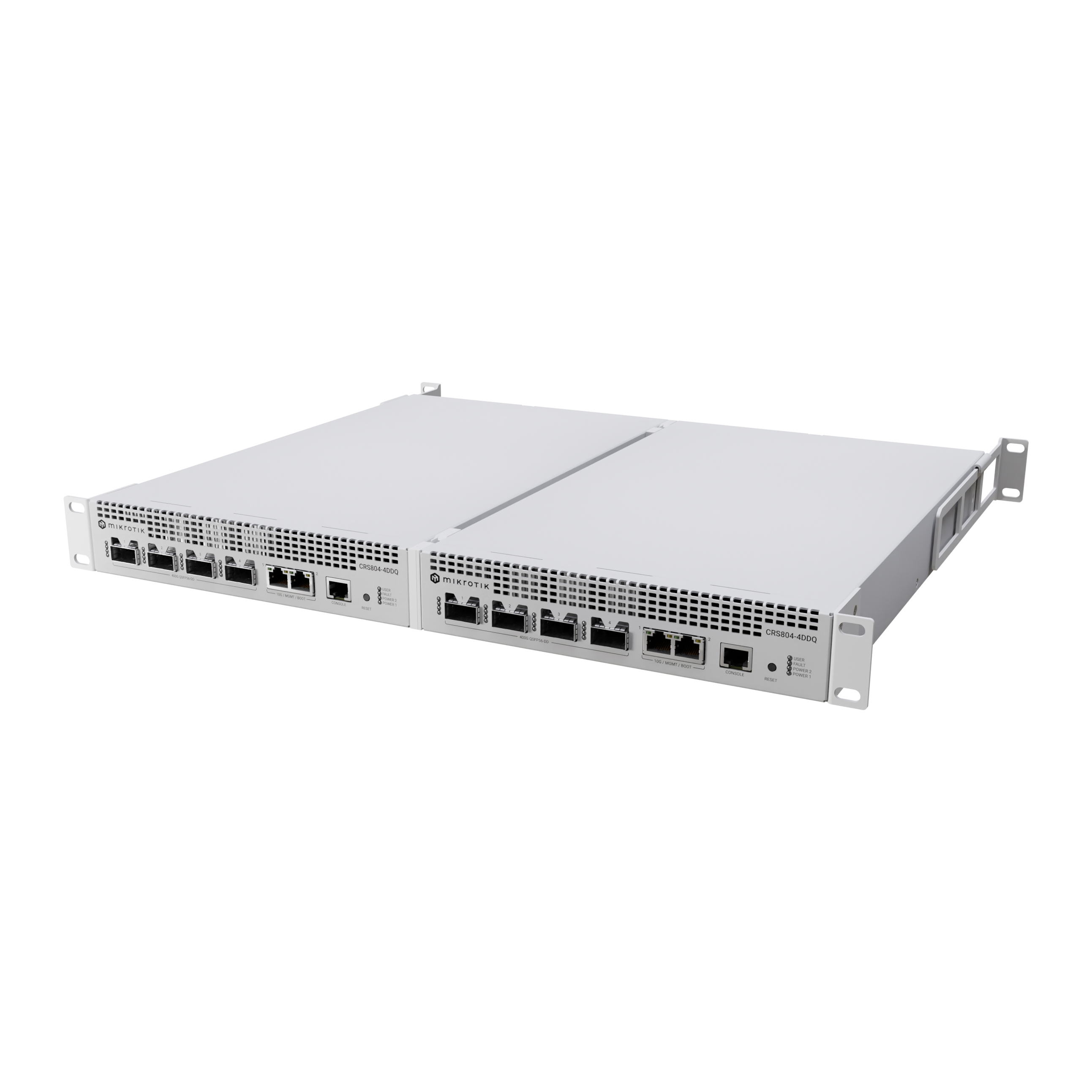

В комплект поставки входит крепление RMK-2x10/19. С его помощью можно установить рядом два коммутатора CRS804 DDQ в одну стандартную 19-дюймовую стойку высотой 1U.

Аксессуары

В дополнение к CRS804 DDQ доступен комплект готовых к работе аксессуаров для сетей 400 Гбит/с:

MikroTik DDQ+DA0001 400-гигабитный кабель прямого подключения QSFP-DD, 1 м	MikroTik DDQ+DA0003 400-гигабитный кабель прямого подключения QSFP-DD, 3 м	MikroTik DDQ+85MP01D Оптический модуль QSFP-DD для оптоволоконного соединения 400 Гбит/с
MikroTik -48V DC telecom-IN Блок питания горячей замены	MikroTik G1394-0350WNA Блок питания горячей замены	MikroTik MT-HotSwapFan-V2 Резервный вентилятор горячей замены

CRS804 DDQ — бюджетный способ построить сеть будущего без замены имеющегося оборудования. 400-гигабитная сеть — теперь реальность!

Технические характеристики

Процессор	AL52400, 2 ГГц, 4 ядра, 4 потока, архитектура ARM (64 бит)
Чип коммутации	98DX7335
ОЗУ	4 ГБ DDR4 RAM
ПЗУ	512 МБ NAND
Число Ethernet-портов (1 / 2,5 / 5 / 10 Гбит/с)	2 (поддержка 10 Мбит/с / 100 Мбит/с / 1 Гбит/с / 10 Гбит/с)
Число портов QSFP56-DD (400 Гбит/с)	4
Последовательный консольный порт	RJ45
Число входов переменного тока	2
Питание на входе	100–240 В AC
Номинальное напряжение блока питания	12 В
Номинальный ток блока питания	27,5 А
Частота	50-60 Гц
Максимальное энергопотребление	123 Вт, 92 Вт (без подключённых устройств)
Размеры	387 x 218 х 44 мм
Температура окружающей среды рабочая	-10.. +60° (протестировано)
Сертификация	CE, EAC, ROHS
Степень защиты корпуса	IP20
Среднее время безотказной работы	Около 200 000 часов при +25 °C
Операционная система	RouterOS версии 7, уровень лицензии 6
Охлаждение	2 вентилятора
Дополнительно	Датчик температуры процессора Датчик температуры платы Датчик напряжения



Результаты замера производительности коммутации

CRS804-4DDQ-hRM
Режим	Конфигурация	1518 байт		512 байт		64 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Коммутация	Внутренняя пропускная способность Layer 2	131752,3	1600000,0	390625,0	1600000,0	810000,0	414720,0
Коммутация	Совокупная пропускная способность Layer 2	131752,3	3200000,0	390625,0	3200000,0	810000,0	829440,0
Коммутация	Внутренняя пропускная способность Layer 1	131752,3	1621080,2	390625,0	1662500,0	810000,0	544320,0
Коммутация	Совокупная пропускная способность Layer 1	131752,3	3242160,4	390625,0	3325000,0	810000,0	1088640,0
Маршрутизация	отсутствует (L3HW)	130643,6	1586535,8	387536,3	1587348,6	810000,0	414720,0

Результаты замера производительности процессора

CRS804-4DDQ-hRM		AL52400 (2 ГГц) тест через все порты
Режим	Конфигурация	1518 байт		512 байт		64 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Мост	отсутствует (fast path)	2416,8	29349,6	6404,6	26233,2	9392,5	5109,5
Мост	25 правил фильтрации моста	1191,3	14467,1	1200,5	4917,2	1196,2	650,7
Маршрутизация	отсутствует (fast path)	2414,7	29324,1	6392,2	26182,5	9617,2	5231,8
Маршрутизация	25 простых очередей	1133,2	13761,6	1144,8	4689,1	1130,3	614,9
Маршрутизация	25 правил фильтрации IP	717,4	8712,1	711,1	2912,7	701,8	381,8

Комплект поставки

Коммутатор	1 шт.
Кабель питания	2 шт.

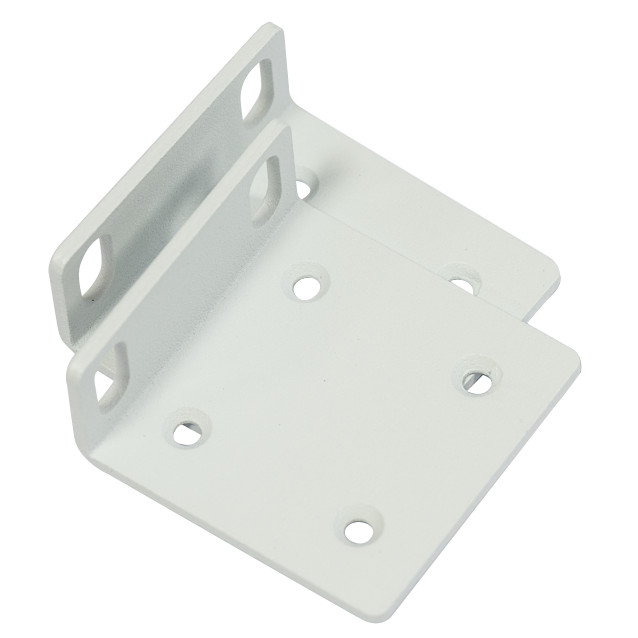

Монтажные уголки для установки в стойку	2 шт.
Монтажные уголки для крепления в стойку сзади	2 шт.

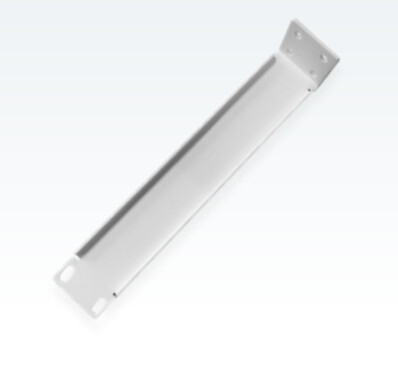

Кронштейн для монтажа в стойку удлинённый	1 шт.
Набор винтов (K-90)	1 шт.

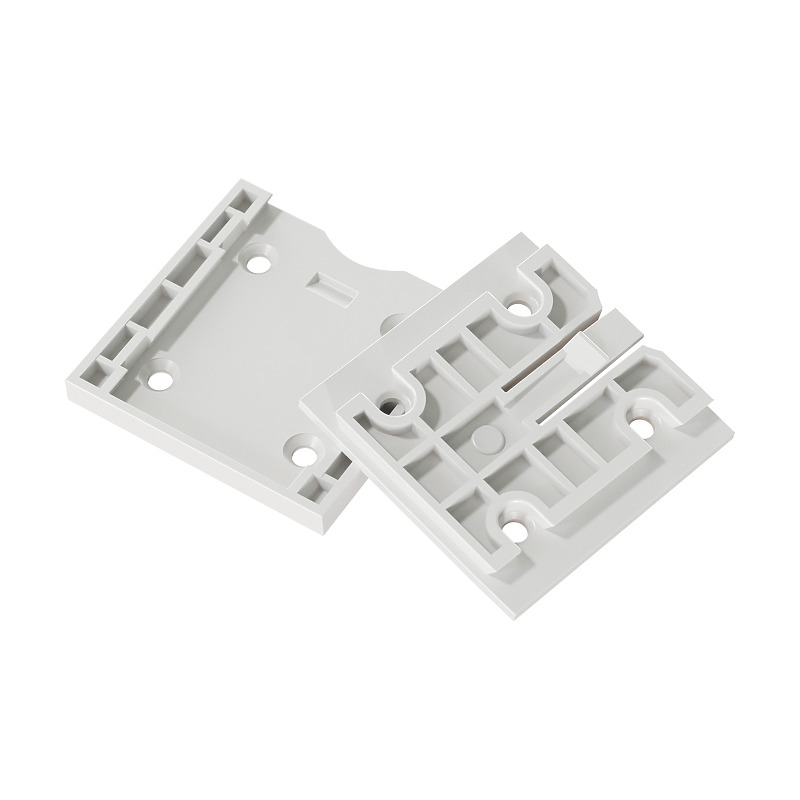

Комплект RMK-2x10/19 для монтажа двух коммутаторов в одной стойке	1 шт.
