Ubiquiti AirView2

Анализатор спектра 2.4 ГГц разработан компанией Ubiquiti Networks (UBNT) для людей, занимающихся установкой и настройкой Wi-Fi сетей. В настоящее время диапазон частот 2.4 ГГц весьма популярен среди различных сигнализаций, радиотелефонов и другой техники. AirView2 призван найти оптимальную частоту для вашей сети. USB интерфейс анализатора спекта AirView2 позволяет подключить устройство к ноутбуку, превратив его в настоящую переносную лабораторию спектрального анализа. Прибор смотрится очень привлекательно на фоне аналогов, цена которых начинается от тысяч долларов.

Технические характеристики спектрального анализатора AirView2 Ubiquiti Networks (UBNT)

Сканируемый диапазон частот: 2399-2485 МГц
Операционная система: Windows XP, Vista, 7, Apple OS X, Linux
Интерфейс подключения: USB (1.1 и выше)
Антенна: встроенная (без возможности подключения внешней антенны)
Время обновления: 260 мс
Вес: 100 г

Описание работы спектрального анализатора AirView2 Ubiquiti Networks (UBNT)

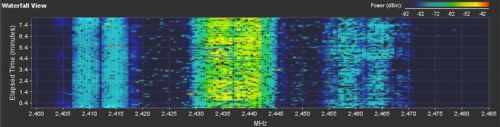

График Waterfall

Динамический график энергии частот. Показывает зашумление сигнала в dBm во всем диапазоне частот с периодом 260 мс. График имеет цветовую расшифровку (график Power - "легенда" для расшифровки расположен в правом верхнем углу, определяется во время сессии и является динамическим). Спектр определяется от темно синего (чистый канал) до красного ("зашумленный" канал).

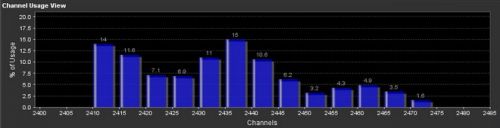

Диаграмма использования канала

График для определения свободного канала для создания собственной Wi-Fi сети. Каждый столбец графика показывает переполненность канала относительно других каналов диапазона в процентном соотношении. Позволяет избежать загруженных каналов.

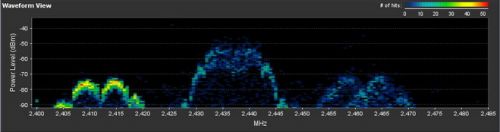

Диаграмма Формы волны

Динамический график совокупной энергии. Имеет цветовую расшифровку. Спектр определяется от темно синего (чистый канал) до красного ("зашумленный" канал).

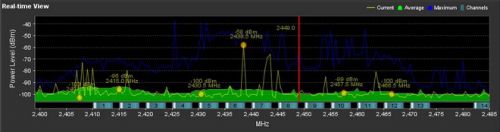

Диаграмма в реальном времени

Традиционный график анализа спектра. Имеет три линии:

1. Максимальная задержка, этот показатель обновляется и фиксирует максимальный уровень мощности на частоте с самого начала работы AirView.

2. Average - этот показатель отображает текущую среднюю энергию сигнала на частоте.

3. Current (реальное время) - этот параметр показывает энергию в реальном времени, замеченную устройством AirView как производную частоты.
