Ubiquiti UISP Wave: линейка базовых станций и CPE диапазона 60 ГГц

Дата: 30.11.2023

Новая разработка Ubiquiti — семейство из пяти радиоустройств UISP Wave нелицензируемого диапазона 60 ГГц. Из них 2 базовые станции: UISP Wave AP Micro и UISP Wave AP и 3 абонентских радиоустройства: UISP Wave NanoUISP Wave Long-Range и UISP Wave Pro.

Модели работают на базе технологии Wave, которая позволяет раздавать абонентам мультигигабитный интернет как по оптоволокну с беспрецедентной экономической эффективностью и гибкостью развёртывания. Планирование каналов связи доступно при помощи ISP Design Center.

Детали в обзоре ниже.

  Базовые станции

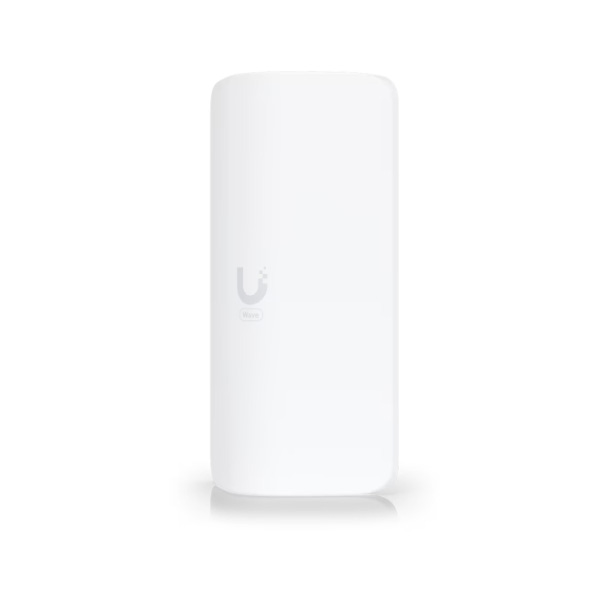

  UISP Wave AP Micro





Базовая станция — 60 ГГц (с резервированием 5 ГГц), технология UISP Wave, 20 дБи — для обеспечения широкого охвата и работы в режиме PtMP. UISP Wave AP Micro c шириной диаграммы направленности антенны 90° увеличит зону покрытия телекоммуникационной вышки до 3 км и идеально подойдёт для совместного размещения на площадке заказчика.

Особенности
  • Радиомодуль 60 ГГц с резервированием 5 ГГц
  • Ширина диаграммы направленности секторной антенны: 90°
  • Максимальная пропускная способность: 5 Гбит/с (дуплекс 2,5 Гбит/с)
  • Совместимые устройства и максимальная дальность связи при подключении 15 CPE:
  • Порты WAN: 1х Ethernet (2,5 Гбит/с)
  • Встроенные GPS-антенна и модуль Bluetooth

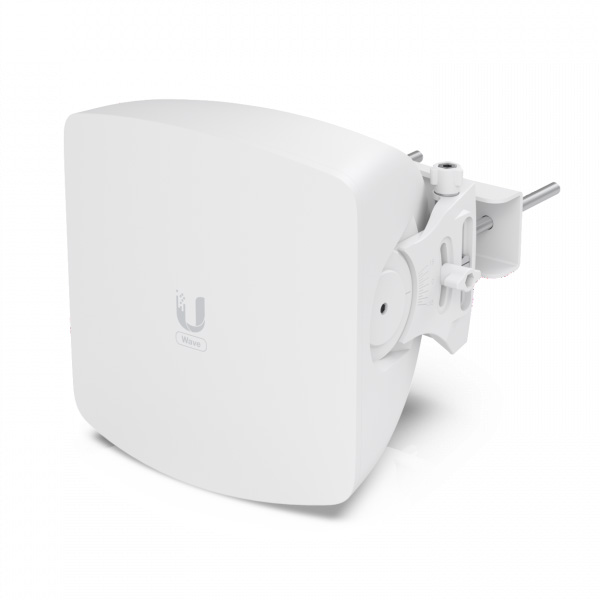

  UISP Wave AP





Базовая станция — 60 ГГц (с резервированием 5 ГГц), технология UISP Wave, 24 дБи — для работы в режиме PtMP. Поставляется в конфигурации с одной или тремя секторными антеннами. Это увеличивает секторную диаграмму направленности до 90° для обеспечения общей пропускной способности 16,2 Гбит/с.

Особенности
  • Радиомодуль 60 ГГц с резервированием 5 ГГц
  • Максимальная пропускная способность: 5,4 Гбит/с (дуплекс 2,7 Гбит/с)
  • Совместимые устройства и максимальная дальность связи при подключении 15 CPE:
  • Порты WAN: 1х SFP+ (10 Гбит/с ), 1х Ethernet (2,5 Гбит/с)
  • Встроенные GPS-антенна и модуль Bluetooth

  Абонентские радиоустройства

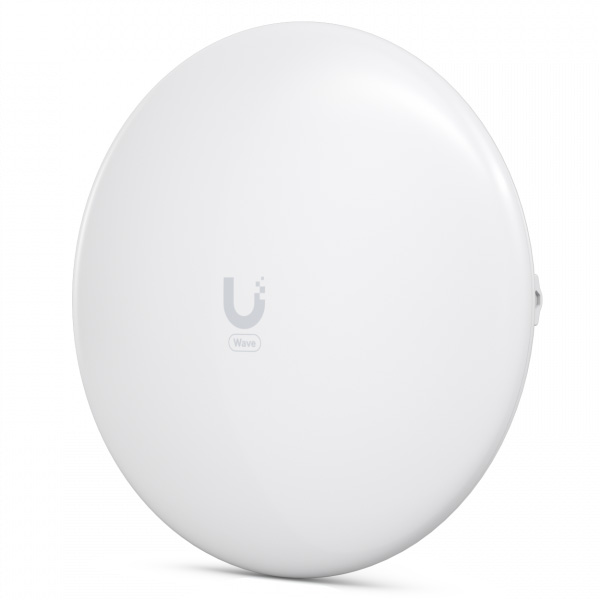

  UISP Wave Nano





Абонентское радиоустройство — 60 ГГц (с резервированием 5 ГГц), технология UISP Wave, 41 дБи — разработано для PtMP-схем и быстрой установки.

Особенности
  • Совместимые устройства и максимальная дальность связи:
  • Радиомодуль 60 ГГц с резервированием 5 ГГц
  • Максимальная пропускная способность: 2 Гбит/с (дуплекс 1 Гбит/с)
  • Порт Ethernet RJ45 (1 Гбит/с)
  • Встроенные GPS-антенна и модуль Bluetooth

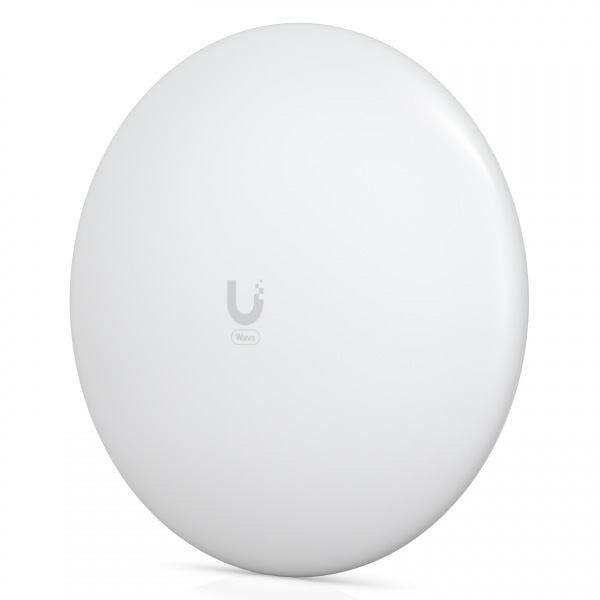

  UISP Wave Long-Range





Абонентское радиоустройство — 60 ГГц (с резервированием 5 ГГц), технология UISP Wave, 46 дБи — увеличенной дальности связи для PtMP-сценариев.

Особенности
  • Совместимые устройства и максимальная дальность связи:
  • Радиомодуль 60 ГГц с резервированием 5 ГГц
  • Максимальная пропускная способность: 2 Гбит/с (дуплекс 1 Гбит/с)
  • Порт Ethernet RJ45 (1 Гбит/с)
  • Крепление для точной юстировки в комплекте
  • Встроенные GPS-антенна и модуль Bluetooth

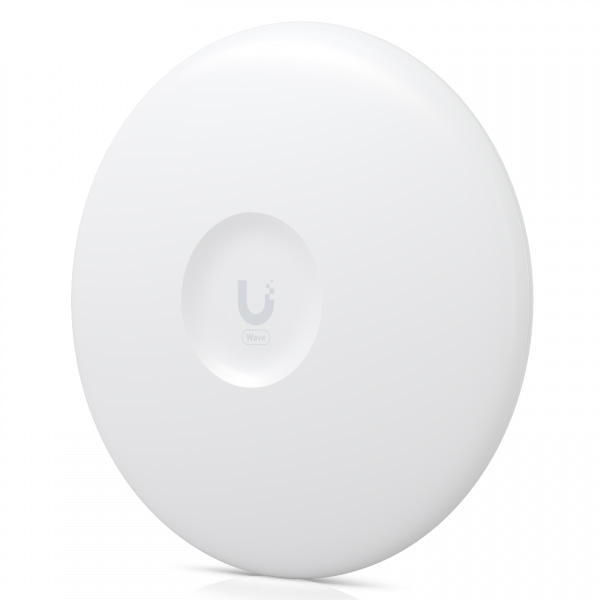

  UISP Wave Pro





Высокопроизводительное абонентское радиоустройство — 60 ГГц (с резервированием 5 ГГц), технология UISP Wave, 46 дБи — разработано для построения каналов дальней радиосвязи в режимах PtP / PtMP-клиент и гарантирует более высокую скорость передачи данных.

Особенности
  • Совместимые устройства и максимальная дальность связи:
  • Радиомодуль 60 ГГц с резервированием 5 ГГц
  • Максимальная пропускная способность: 5,4 Гбит/с (дуплекс 2,7 Гбит/с)
  • Два Ethernet-порта (2,5 Гбит/с) и один порт SFP+ (10 Гбит/с)
  • Эргономичная ручка для переноса
  • Крепление для точной юстировки в комплекте
  • Встроенные GPS-антенна и модуль Bluetooth


Управление радиоустройств семейства Wave осуществляется посредством постоянно обновляемого приложения UISP. Оно обеспечит отличный мониторинг состояния сети, анализ покрытия и помощь в монтаже каналов связи; наряду с управлением всеми рабочими процессами и клиентами интернет-провайдера.

Технология UISP Wave — реально заменяющая проводные сети платформа для распределения интернета — серьёзно снизит затраты на развёртывание беспроводных сетей. Добро пожаловать в будущее интернета «последней мили».



Cравнительная таблица базовых станций 60 ГГц

      UISP Wave AP Micro
UISP Wave AP
  Максимальная дальность радиосвязи*
6 км
8 км

Режимы использования
PtMP
PtMP

Максимальная пропускная способность
5 Гбит/с
(дуплекс 2,5 Гбит/с)

5,4 Гбит/с
(дуплекс 2,7 Гбит/с)

Коэффициент усиления антенны
20 дБи
24 дБи

Сетевой интерфейс
Порты WAN:
1х Ethernet (2,5 Гбит/с)

Порты WAN:
1х SFP+ (10 Гбит/с ),
1х Ethernet (2,5 Гбит/с)

GPS и Bluetooth


Резервный радиомодуль
5 ГГц**



Совместимые устройства
UISP Wave Pro
UISP Wave Long-Range
UISP Wave Nano

UISP Wave Pro
UISP Wave Long-Range
UISP Wave Nano

Размеры
284 x 156 x 76 мм
212 x 205 x 187 мм

* Зависит от подключённого абонентского устройства.
** Обеспечивает скорость передачи данных свыше 800 Мбит/с.



Cравнительная таблица абонентских радиоустройств 60 ГГц











UISP Wave
Nano

UISP Wave
Long-Range

UISP Wave
Pro

Максимальная дальность радиосвязи
5 км
8 км
15 км

Режимы использования
PtP / PtMP-клиент
PtP / PtMP-клиент
PtP / PtMP-клиент

Максимальная пропускная способность
2 Гбит/с
(дуплекс 1 Гбит/с)

2 Гбит/с
(дуплекс 1 Гбит/с)

5,4 Гбит/с
(дуплекс 2,7 Гбит/с)

Коэффициент усиления антенны
41 дБи
46 дБи
46 дБи

Сетевой интерфейс
1х Ethernet RJ45
(1 Гбит/с)

 1х Ethernet RJ45
(1 Гбит/с)

2х Ethernet
(2,5 Гбит/с),
1х SFP+ (10 Гбит/с)

GPS и Bluetooth



Резервный радиомодуль 5 ГГц**



Совместимые устройства
UISP Wave AP
UISP Wave AP Micro

UISP Wave AP
UISP Wave AP Micro

UISP Wave AP
UISP Wave AP Micro

Размеры
Ø 256,5 x 113,5 мм
Ø 424,4 x 166,2 мм
Ø 424,4 x 166,2 мм

** Обеспечивает скорость передачи данных свыше 800 Мбит/с.
