Siklu: 10 Гбит/с или 10 км?

Дата: 05.12.2019

10 Гбит/с или 10 км? Что выбрать?

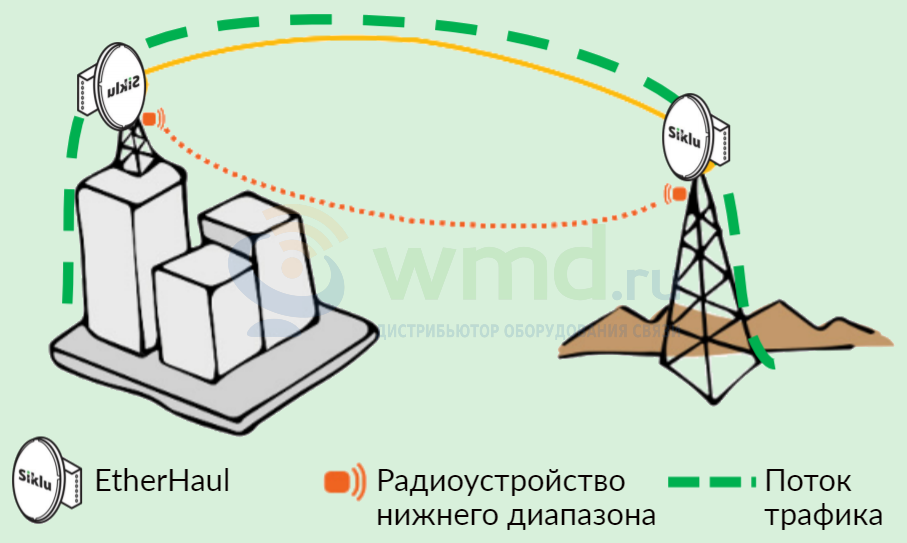

Представление решения ExtendMM от Siklu

Увеличивает пропускную способность и дальность действия — 10 Гбит/с при 10 км.

• Высокая ёмкость и доступность, достигаемые благодаря технологии миллиметровых радиоволн (mmWave) для пропускной способности до 10 Гбит/с и использованию частоты 5 ГГц.
• Непревзойдённое соотношение цены и качества (в сравнении с продукцией Microwave).
• Единый магазин со всем необходимым: радиоустройства E-band, управляющее программное обеспечение, антенны, аксессуары для питания и рекомендуемые радиоустройства нижнего диапазона, приложения SmartHaul - калькулятор энергетического бюджета LBC и система планирования сети WiNDE.
• Гибкость за счёт поставки полного комплекта и наличия других нижних диапазонов.

Упрощает развёртывание и эксплуатацию. Одна антенна, два радиоустройства и одна мачта. Легко лицензируемый диапазон 70/80 ГГц с быстрой и простой координацией. Дополнительное сетевое оборудование не требуется, т. к. встроенный коммутатор контролирует двухдиапазонную систему. Простая установка — один кабель для питания и передачи данных.



Радиоустройства mmWave с антенной 2ft

	EH-8010FX	EH-2500F/FX
Пропускная способность	До 10 Гбит/с	До 2 Гбит/с
Расстояние (*)	10 км	15+ км
Антенна	EH-ANT-2ft-DL5
Порты трафика	Оптоволоконный или медный, 1х Ethernet-порт до 10 Гбит/с	Оптоволоконный, 2х 1 Гбит/с Ethernet-порт Медный, 1х 1 Гбит/с Ethernet-порт
Резервный порт	1х 1 Гбит/с Ethernet-порт (медный)
Питание	48 В DC, 50 Вт	48 В DC или PoE, 45 Вт

*Максимальная ёмкость при максимальной ширине канала, дождевой зоне K и доступности 99%

EtherHaul 2ft Antenna, 70/80 & 5 ГГц

Единая установка:

• Снижение трудозатрат
• Снижение финансовых вложений

EH-ANT-2ft-DL5

Производительность	E-Band 70/80 ГГц	5 ГГц
Коэффициент усиления	49 дБи	26 дБи
Диапазон рабочих частот	71–86 ГГц	5.15–5.9 ГГц



2 коаксильных кабеля с коннекторами SMA для радиоустройств, работающих в частотном диапазоне 5–6 ГГц.

• Некоторые радиоустройства обладают 2-мя коннекторами N-типа

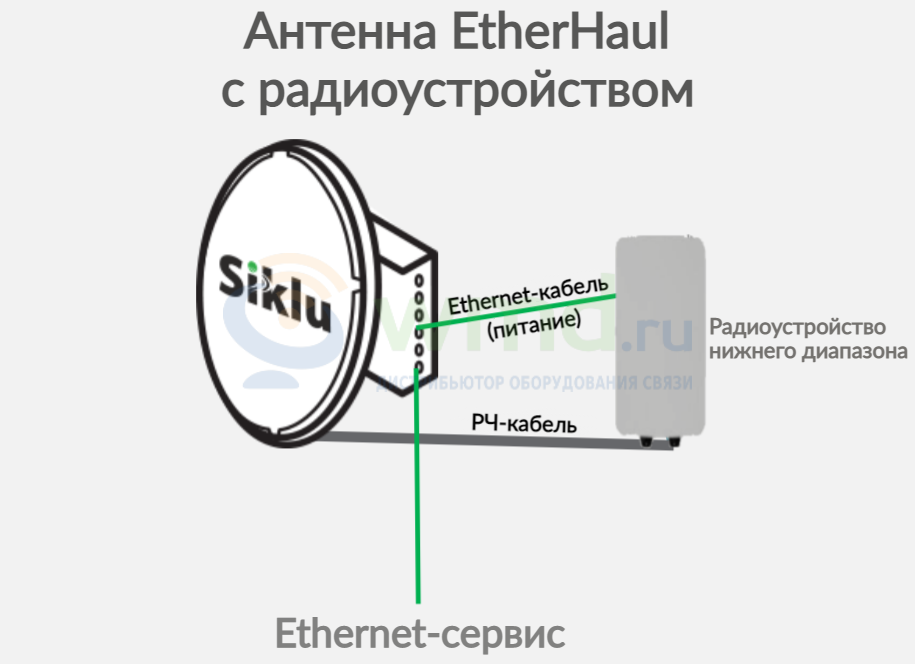

EtherHaul ExtendMM Control, SW & HW

Дополнительное сетевое оборудование или кабели не требуются:

• Для создания резервного канала можно использовать любое устройство, работающее в диапазоне 5 ГГц (или другом)
• Состояние резервного канала отслеживается программным обеспечением радиоустройств EtherHaul

Автоматическое переключение:

• Пороговое значение производительности, настраиваемое пользователем
• Уведомления и статус
• Ручное переключение для тестирования или технического обслуживания

Лицензированный функционал:

• Поддерживается с SW 10.3 на EH-8010
• Поддерживается с SW 7.x на EH-2500
• 30-ти дневная пробная версия (как и для любой другой функции)

ExtendMM управление трафиком

VLAN:

• Если VLAN определён на порте eth0, он должен быть установлен на резервном порте
• Резервное копирование может быть выборочным: некритические VLAN длжны быть определены на резервном порте

QoS:

• EH-8010 будет обеспечивать QoS в случае, если трафик резервного копирования превышает 1 Гбит/с (на физическом интерфейсе)
• Недоступно для других радиоустройств EtherHaul

2 Гбит/с опция 1: EH-2500 и радиоустройство, работающее в частотном диапазоне 5–6 ГГц

Основное питание: 48 В DC Питание EH-2500: PoE, 50 Вт Питание Mimosa B5C: PoE, 20 Вт Аксессуар: AX-IN-100W-DC-2PoE

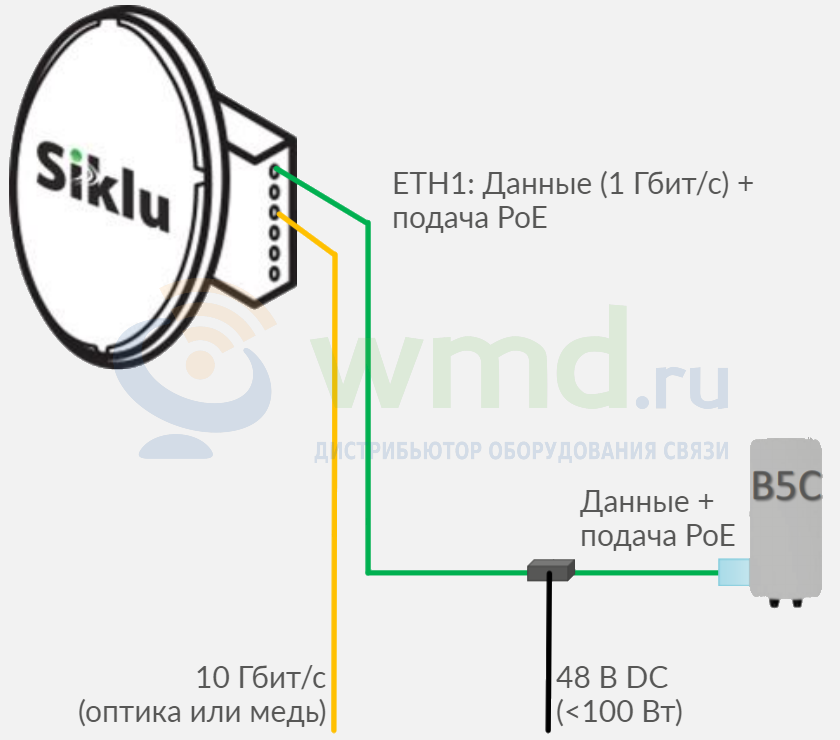

10 Гбит/с опция 1: EH-8010 и радиоустройство, работающее в частотном диапазоне 5–6 ГГц

Основное питание: 48 В DC Питание EH-8010: PoE, 50 Вт Питание Mimosa B5C: PoE, 20 Вт Аксессуар: AX-IN-100W-DC-2PoE
