Ubiquiti Rocket 5AC PRISM

Базовая станция airMAX ac с технологией airPrism. Rocket 5AC Prism совмещает в себе технологии airMAX ac и airPrism для максимальной производительности беспроводной сети в сильно зашумлённых средах.

Устройства airMAX ac были разработаны Ubiquiti Networks для обеспечения высокой производительности и простой установки.

Выбор модели антенны

Для оптимальной производительности рекомендуется использовать фирменные антенны airMAX ac:

• PtP (точка-точка) с RocketDish ac
• PtMP (точка-многоточка) с airMAX ac Sector

Также совместимые антенны перечислены на одной из иллюстраций к продукту (см. выше). Подробности указаны в нашей статье Какие антенны Ubiquiti Networks можно использовать с точками доступа Rocket ac.

Rocket 5AC Prism разработан таким образом, чтобы обеспечить максимальную спектральную эффективность и пропускную способность, а также полное покрытие диапазона 5 ГГц и высокую гибкостью при настройке ширины канала.

Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).

Особенности

• Рабочая частота 5 ГГц. Обладая большим количеством доступного спектра, диапазон 5 ГГц отлично подходит для использования в соединениях на больших расстояниях.
• Технология airView. При помощи анализатора спектра, работающего в реальном времени благодаря использованию отдельного радиомодуля, Вы можете оперативно выявлять признаки шума и точно проектировать сети в плане загруженности эфира.
• Высокие эксплуатационные качества радиочасти. Чтобы воспользоваться всеми преимуществами устройства, разверните линии связи PtP или PtMP в среде с высоким уровнем зашумлённости радио эфира.
• Экранирующий от электромагнитного излучения металлический корпус. Помогает защитить Rocket 5AC Prism от электромагнитных помех.
• Gigabit Ethernet. Обеспечивает высокую пропускную способность проводной связи.
• Passive 24 В PoE. Питание и данные поступают в устройство по одному Ethernet кабелю. Используйте прилагаемый адаптер питания или опциональный коммутатор (необязателен для функционирования Rocket 5AC Prism). Для питания от 802.3af/at коммутатора можно воспользоваться фирменными адаптерами Instant.
• Plug&Play монтаж. Любая антенна airMAX имеет встроенное крепление, благодаря которому можно легко и просто установить на неё Rocket 5AC Prism. Никакие дополнительные крепления для этого не понадобятся. (для максимальной эффективности рекомендуется использовать антенны airMAX ac.)
• Секторная антенна airPrism. Вы можете установить три радиоустройства Rocket 5AC PRISM на антенну airPrism 5 ГГц 3x30° HD Sector (модель AP-5AC-90-HD) для нескольких радиосоединений "Точка-Многоточка". Каждая точка доступа Rocket использует отдельный сектор излучения шириной 30° и независимо осуществляет приём/передачу данных.

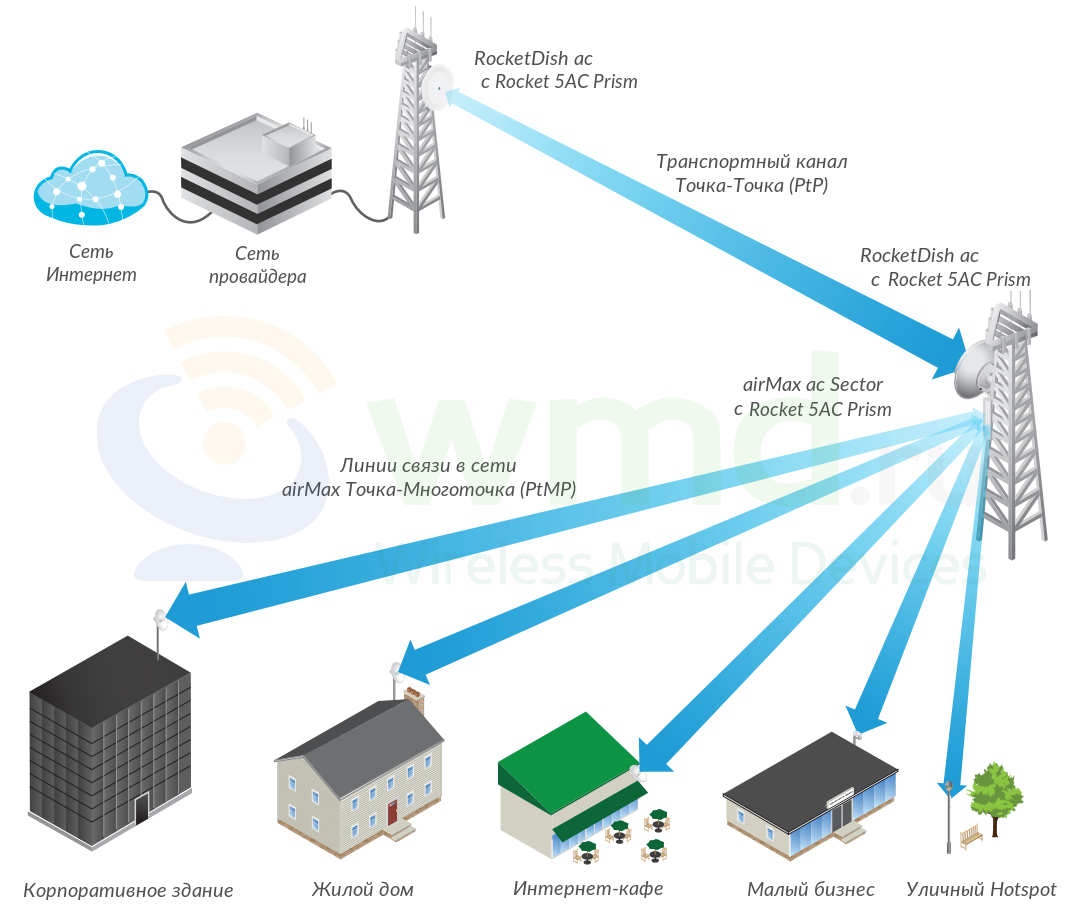

Пример установки Rocket 5AC Prism

Примеры использования

Программное обеспечение

Обладающая полностью переработанным дизайном и более удобная в использовании, airOS версии 7 является революционной операционной системой и установлена во всех точках доступа линейки airMAX ac.

Мощные характеристики беспроводной связи

• Поддержка протокола airMAX ac;
• Специальный режим для радиомостов (PtP) большой дальности;
• Настраиваемая ширина канала:
  • PtP – 10/20/30/40/50/60/80 МГц;
  • PtMP – 10/20/30/40 МГц.
• Автоматический выбор канала;
• Управление выходной мощностью: автоматическое/вручную;
• Автоматическое определение дальности (расчёт по ACK);
• Мощнейшая безопасность WPA2.

Повышение удобства использования

• Динамические изменения настроек;
• Мгновенная проверка входных данных;
• Технология HTML5;
• Оптимизация для мобильных устройств;
• Подробные статистические показатели устройства;
• Всесторонний набор диагностических средств, включая тестирование Ethernet кабеля, радиочастотную диагностику и анализатор спектра airView.

Продвинутые методы радиочастотного анализа

Устройства airMAX ac имеют дополнительный независимый процессор для второго радиомодуля, которой производит постоянный анализ 5 ГГц диапазона и каждого принимаемого символа, что позволяет Вам на основе полученных данных оптимизировать топологию сети и производительность беспроводных соединений. Данные, полученные при помощи спектрального анализа и мониторинга радиочастотной производительности отображаются во вкладке Main и в анализаторе спектра airView.

Предоставление сведений в реальном времени

Во вкладке Main отображается следующая радиочастотная информация:

• Непрерывное отображение модулей векторов ошибок (EVM) на сигнальных созвездиях;
• Гистограммы CINR (Carrier to Interference-plus-Noise Ratio – соотношение несущей и помех-плюс-шум);
• Временное распределение SNR (Signal-to-Noise Ratio – соотношение сигнал-шум).

Спектральный анализ

airView позволяет выявлять признаки шума и планировать Ваши сети, минимизируя интерференцию с шумом. Функции airView:

• Постоянно отслеживает шум среды;
• Собирает точки измерения энергии в графики реального времени;
• Помогает оптимизировать выбор канала, строение сети и производительность радиосети.

airView работает в фоновом режиме, не прерывая беспроводного соединения и не нарушая работу сети. В airView есть три спектральных графика, каждый из которых отображает различные данные.

• Waterfall. Совокупность энергии на каждой частоте с распределением по времени;
• Waveform. Уровни сигнала по частотам в форме волны и их вероятность;
• Ambient Noise Level. Энергия фонового шума по частотам.

airView предоставляет мощный функционал анализатора спектра, исключая необходимость арендовать или покупать дополнительное оборудование для проведения радиообследования.

Технология airMAX ac

В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX ac позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX ac обеспечивает значительно лучшую пропускную способность, масштабируемость, помехозащищённость и уменьшает задержки в сравнении с другими уличными радиосистемами этого класса.

• Интеллектуальный QoS.Приоритетность назначается голосовым и видео данным для непрерывной потоковой передачи;
• Масштабируемость. Большая ёмкость и масштабируемость;
• Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса.

Превосходная производительность

Технология следующего поколения airMAX ac усиливает преимущества проприетарного протокола TDMA. Фирменная система airMAX с выделенным чипом значительно минимизирует задержки TDMA и улучшает масштабируемость сети. Отдельный чип обеспечивает возможности аппаратного ускорения для планировщика airMAX, что позволяет работать с высокими скоростями передачи данных и плотной модуляцией, используемыми в технологии airMAX ac.

Прорыв пропускной способности

airMAX ac поддерживает высокие скорости передачи данных, которые требуют плотной модуляции: 256QAM – значительное увеличение по сравнению с 64QAM, используемой в airMAX. Благодаря их использованию в проприетарной технологии airMAX ac, устройства этой линейки обеспечивают реальную скорость передачи пользовательских данных TCP/IP более 500 Мбит/с* (максимальная ширина канала - 80 МГц), что более чем в три раза быстрее по сравнению с моделями обычной линейки airMAX.

*более 330 Мбит/с (максимальная ширина канала - 40 МГц) для PtMP

Технология airPRISM

Для улучшения производительности airMAX ac, Ubiquiti Networks представляет запатентованную технологию airPrism.

Улучшенный SNR (Signal-to-Noise-Ratio)

Высокие скорости передачи данных требуют высокого SNR (отношение сигнал/шум), которое важно получить для качественной связи, особенно в зашумленных и высоконасыщенных средах.

Встроенная в выделенный чип технология airPrism создаёт высокий SNR путём изолирования сигналов внеоперационных каналов и подавления помех при помощи специализированной схемы HSR (High-Selectivity Receiver, приёмник с высокой избирательностью).

Устраняет помехи

В зависимости от модели устройства и режима работы, могут быть доступны каналы следующей ширины: 10, 20, 30, 40, 50, 60 и/или 80 МГц.

Теоретически, точки доступа работают на разных каналах, но из-за более широких полос частот каналов может происходить пересечение в используемом спектре.

Технология airPrism подавляет более 30 дБ помех смежных каналов посредством активной фильтрации. Таким образом, точка доступа airMAX ac с технологией airPrism способна обеспечить значительно большую производительность в сравнение с обычной точкой доступа.

Позволяет легко разместить рядом несколько точек доступа

Совместное расположение бывает очень важно. Например, провайдер может иметь ограниченное место на мачте, так что ему приходится размещать все точки доступа рядом — в пределах этого участка. Экранирование и другие средства могут уменьшить помехи, но оказаться непрактичными. А с технологией airPrism можно расположить точки доступа вместе и улучшить общую производительность беспроводной сети.

Количество точек доступа	Ширина канала
4	80 МГц*
8	40 МГц
16	20 МГц

*только PtP

Технические характеристики

Размеры	88 x 40 x 230 мм
Вес	400 г
Корпус	Литой алюминий с белым порошковым покрытием
Процессор	Atheros MIPS 74Kc, 720 МГц
ОЗУ	128 МБ DDR2 SDRAM
ПЗУ	16 МБ NOR FLASH
Интерфейс	1 x 10/100/1000 Ethernet Port
Коннектор антенны	2x RP-SMA, 1х GPS (влагозащищенные)
Индикаторы	1х питание, 1х LAN, 1х GPS,  4х уровень сигнала
Максимальное потребление	8.5 Вт
Блок питания	24 В, 0.5 A Gigabit PoE Adapter (входит в комплект поставки)
Способ питания	Passive PoE (пины: 4, 5 (+); 7, 8 (-))
Поддерживаемый диапазон входного напряжения	18-26 В DC
Температура окружающей среды рабочая	-40.. + 80°C
Влажность	5.. 95 % без конденсата
Защита от электростатического разряда	До 24 кВ
Испытания на удар и вибрацию	ETSI300‑019‑1.4
Соответствие RoHS	Да
Режимы работы	Точка доступа, клиент
Сервисы	Web Server, SNMP, SSH Server, Telnet , Ping Watchdog, DHCP, NAT, Bridging, Routing
Утилиты	Юстировка антенны, Обнаружение устройств, Радиообследование, Ping, Traceroute, Тест скорости
Настройка дальности	Динамический расчёт по ACK и режим Ackless
Настройка мощности	Через графический интерфейс или CLI
Безопасность	Только WPA2 AES
QoS	Поддержка классификации уровня пакетов WMM и приоритезации пользовательского трафика: высокая / средняя / низкая
Статистическая отчётность	Время работы, количество ошибочных пакетов, пропускная способность, дальность беспроводного соединения, пропускная способность по Ethernet
Ширина канала	PtP - 10/20/30/40/50/60/80 МГц PtMP - 10/20/30/40 МГц
Другое	Возможность удалённой перезагрузки (может быть включена/отключена программно), поддержка VLAN, 256QAM, GPS, TX filter
Фирменные особенности Ubiquiti	Каналы шириной 30/50/60 МГц, технология airMAX ac, шейпинг трафика с поддержкой взрывного режима (burst), протокол обнаружения, сдвиг канала (относительно стандартных центральных частот), режим Ackless

Спецификация радиомодуля

Диапазон рабочих частот		5150 - 5875 МГц
	Скорость передачи	Мощность передатчика	Чувствительность приёмника	Погрешность
airMAX ac	1x BPSK (½)	27 дБм	-96 дБм	+/-2 дБ
	2x QPSK (½)	27 дБм	-95 дБм	+/-2 дБ
	2x QPSK (¾)	27 дБм	-92 дБм	+/-2 дБ
	4x 16QAM (½)	27 дБм	-90 дБм	+/-2 дБ
	4x 16QAM (¾)	27 дБм	-86 дБм	+/-2 дБ
	6x 64QAM (⅔)	27 дБм	-83 дБм	+/-2 дБ
	6x 64QAM (¾)	26 дБм	-77 дБм	+/-2 дБ
	6x 64QAM (⅚)	25 дБм	-74 дБм	+/-2 дБ
	8x 256QAM (¾)	23 дБм	-69 дБм	+/-2 дБ
	8x 256QAM (⅚)	22 дБм	-65 дБм	+/-2 дБ

Комплект поставки

Rocket 5AC Prism	1 шт.
GPS-антенна	1 шт.
Адаптер питания Gigabit PoE 24 В 0.5 А с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Руководство по быстрой установке	1 шт.

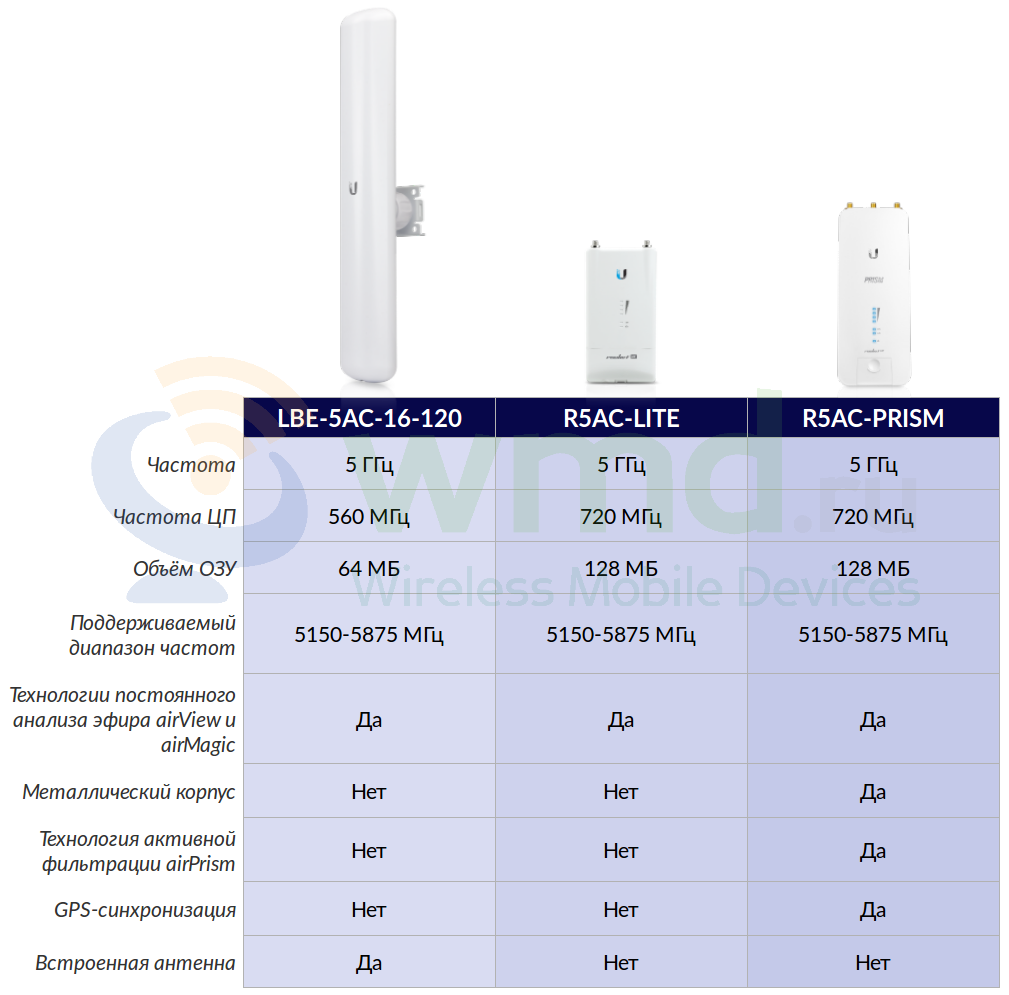

Сравнение точек доступа для PTMP AC радиосети линейки airMAX ac
