Ubiquiti airFiber 5

Ubiquiti airFiber 5 («воздушное волокно») – новая РРЛ от Ubiquiti Networks позволяет передавать данные с реальной пропускной способностью более 1,2 Гбит/сек и пакетной производительностью свыше 1 млн пак/с. Максимальная дальность составляет более 100 км. airFiber предназначен для провайдеров любого уровня для высокоскоростного подключения в тех местах, где невозможно проложить оптику — пригородных крупных предприятий, коттеджных поселков, деревень и «частного сектора».

Простое обслуживание и установка airFiber 5. Монтаж устройства возможен в любом месте в кратчайшие сроки и с минимальными затратами, что позволяет провести высокоскоростной Интернет даже в самые удаленные участки.

Развёртывание по принципу Plug and Play. Вы можете купить airFiber 5 и развернуть практически в любом месте, где есть прямая видимость. Кроме того, это устройство было разработано так, чтобы установка и настройка занимала минимальное время. Использование надежных крепежей в сочетании с динамическими индикаторами RSSI позволяет легко развернуть Ubiquiti airFiber 5 по уже привычному алгоритму. Встроенный GPS-приемник автоматически рассчитает положение и временные параметры в фоновом режиме, требуя минимального участия от человека.

Революционная производительность. Устройство обеспечивает обеспечивает более 1,2 Гбит/с и более 1 млн пакетов в секунду, что является настоящим прорывом в производительности.

Гибридный дуплекс (HDD - Hybrid Division Duplex, Hybrid TDD). HDD сочетает преимущества обеих технологий - низкие задержки частотного дуплекса (FDD) и спектральная эффективность временного дуплекса (TDD).

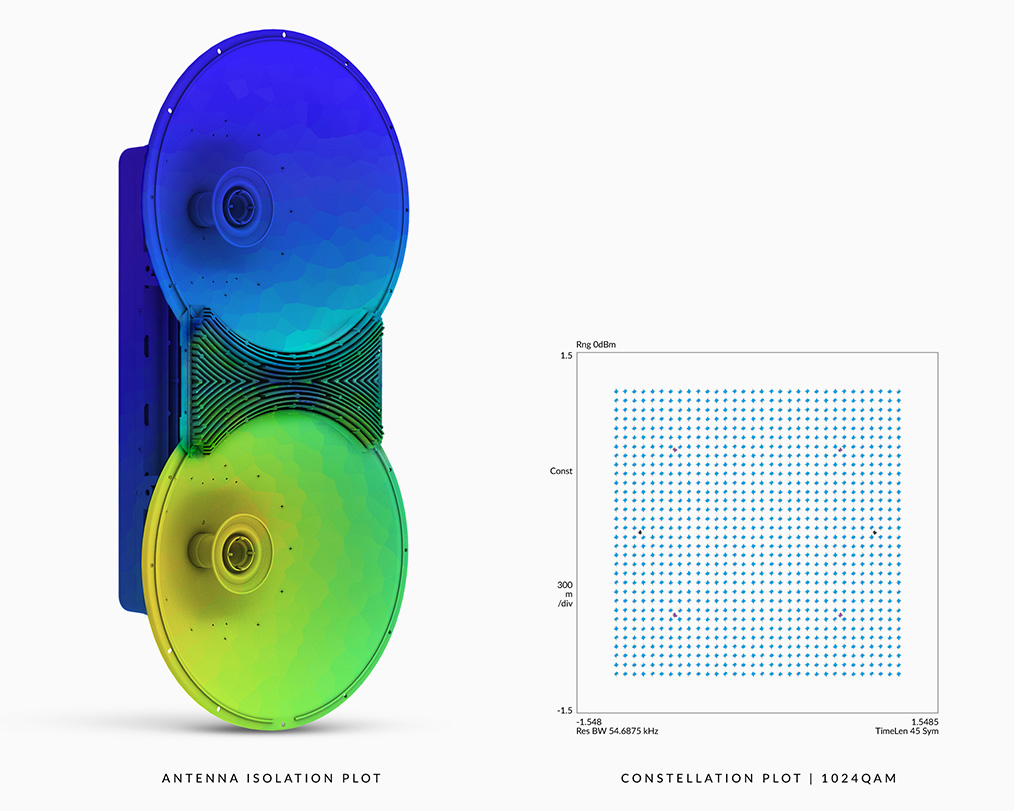

Усовершенствованная система антенн. Благодаря двойной независимой антенне 2x2 MIMO 5 ГГц с усиленным отражателем, Ubiquiti airFiber 5 может работать в режиме Half Duplex без потери скорости — одна антенна используется для приёма, а другая для передачи или в режиме Full Duplex, когда Uplink и Downlink передаются на разных частотах, что обеспечивает беспрецедентную скорость и эффективность использования спектра 5 ГГц даже в условиях интерференции из-за помех.

Передовой дизайн. airFiber 5 является результатом более ста лет опыта работы R&D компании Motorola, что позволило представить самое передовое из когда-либо созданных радио решение, работающее в диапазоне 5 ГГц. Система основана на гибкой и производительной архитектуре FPGA.

Технические характеристики

Диапазон рабочих частот	5470–5950 МГц
Габариты	938,4 x 468,4 x 281,4 мм
Вес	16 кг (учитывая набор монтажных креплений)
Максимальная потребляемая мощность	40 Вт
Источник питания	50 В, 1,2 А PoE Gigabit Ethernet адаптер (в комплекте)
Метод питания	Пассивное питание через Ethernet (Passive PoE, 42–58 В, постоянный ток [DC])
Монтаж	На мачту (необходимые крепления в комплекте)
Ветровая нагрузка	863 Н при 200 км/ч
Устойчивость к ветру	До 200 км/ч
Температура окружающей среды рабочая	-40.. +55 °C
Индикаторы	12 светодиодов: Соединение / активность порта данных Скорость порта данных Соединение / активность порта управления Скорость порта управления GPS-синхронизация Роль Master / Slave Состояние соединения Режим модуляции (от 0,25х до 4х, 6х, 8х, 10x (не подписан), перегрузка) Уровень сигнала текущей и парной станции (два двухразрядных светодиодных дисплея, калиброванных в дБм)

Система

Максимальная пропускная способность	Более 1,2 Гбит/с
Максимальная дальность	Более 100 км (в зависимости от выбранного в настройках региона)
Пакетная производительность	Более 1 миллиона в секунду
Шифрование	128-Bit AES
Соотношение Uplink/Downlink (для режима TDD)	Фиксировано 50%
Синхронизация пакетов	Посредством GPS



Кабельные интерфейсы

Порт данных	1х 10/100/1000 Мбит/с Ethernet-порт
Порт управления	1х 10/100 Мбит/с Ethernet-порт
Вспомогательный порт	1х RJ-12 Alignment Tone

Радиочасть

ЭИИМ	~50 дБм (зависит от страны и частоты)
Точность поддержания частоты	+/-2,5 миллионных долей без GPS-синхронизации +/-0,2 миллионных долей с GPS-синхронизации
Ширина полосы пропускания канала	10/20/30/40/50 МГц
Модуляция	1024QAM MIMO 256QAM MIMO 64QAM MIMO 16QAM MIMO QPSK MIMO ½ Rate QPSK xRT* ¼ Rate QPSK xRT
Встроенная разделённая антенна
Усиление передающей антенны	23 дБи
Усиление принимающей антенны	23 дБи
Ширина диаграммы направленности	6°
Коэффициент обратного излучения	70 дБ
Поляризация	Двойная наклонная поляризация
Взаимное подавление помех	>28 дБ

*xRT (xtreme Range Technology) — фирменная технология, использующая инновационную адаптивную многоканальную схему кодирования для улучшения производительности радиопередатчика, улучшая энергетический потенциал и использование спектра в линии связи - в то же время сохраняя соответствие нормативным требованиям. Результатом является возможность работы на расстояниях от 10 м и до более 100 км.

Чувствительность приёмника и скорость передачи данных

Скоро- стной режим	Модуляция	Чувстви- тельность (10 МГц)	Чувстви- тельность (20 МГц)	Чувстви- тельность (40 МГц)	Чувстви- тельность (50 МГц)	Пропускная способность FDD*	Пропускная способность TDD*
10x	1024QAM	-64 дБм	-61 дБм	-59 дБм	-58 дБм	1280 Мбит/с	640 Мбит/с
8x	256QAM	-70 дБм	-67 дБм	-65 дБм	-64 дБм	1024 Мбит/с	512 Мбит/с
6х	64QAM	-77 дБм	-74 дБм	-72 дБм	-71 дБм	768 Мбит/с	384 Мбит/с
4х	16QAM MIMO	-84 дБм	-81 дБм	-79 дБм	-78 дБм	512 Мбит/с	256 Мбит/с
2х	QPSK MIMO	-90 дБм	-87 дБм	-85 дБм	-84 дБм	256 Мбит/с	128 Мбит/с
1х	½ Rate QPSK xRT (SISO)	-93 дБм	-90 дБм	-88 дБм	-87 дБм	128 Мбит/с	64 Мбит/с
¼x	¼ Rate QPSK xRT (SISO)	-95 дБм	-93 дБм	-92 дБм	-91 дБм	32 Мбит/с	16 Мбит/с

*FDD = 2 канала шириной по 50 МГц, TDD = 1 канал шириной 50 МГц

Рекомендуется планировать сигнал на 3–6 дБ выше границы чувствительности.

Мощность передатчика и поддерживаемая модуляция

Максимальная мощность передатчика (дБм ЭИИМ)	Поддерживаемая модуляция
40	1024QAM (10x)
43	256QAM (8x)
45	64QAM (6x)
47	16QAM (4x)
50	QPSK (2x — ¼x)

Комплект поставки

Устройство	1 шт.
Комплект креплений на мачту	1 шт.
Gigabit PoE адаптер (50 В, 1,2 A)	1 шт.
